Une unité extérieure sur supports muraux pour composer avec un espace étroit, la maçonnerie et les hivers montréalais
Cette installation d’une thermopompe murale Hitachi airHome 400 dans Le Plateau-Mont-Royal représente bien le type de projet où chaque détail extérieur compte. Dans les secteurs denses de Montréal, l’emplacement disponible pour une thermopompe est souvent limité par la proximité des bâtiments voisins, les passages latéraux étroits, les cours intérieures, les murs de maçonnerie et les contraintes propres aux plex montréalais.
Sur cette propriété, nous devions intégrer l’unité extérieure contre un mur de brique, dans une zone relativement restreinte située au niveau d’une fondation en béton. Une installation directement au sol aurait occupé davantage d’espace, exposé l’appareil aux accumulations de neige et compliqué la circulation dans ce passage. Nous avons donc fixé le groupe extérieur Hitachi airHome sur deux supports muraux métalliques robustes.
L’appareil se trouve ainsi au-dessus du sol, avec un dégagement pratique sous le cabinet. Cette configuration contribue à protéger la thermopompe contre la neige, les éclaboussures, certaines saletés et l’humidité pouvant s’accumuler au pied du bâtiment. Elle laisse également un accès plus dégagé pour l’entretien et le nettoyage autour de l’unité.

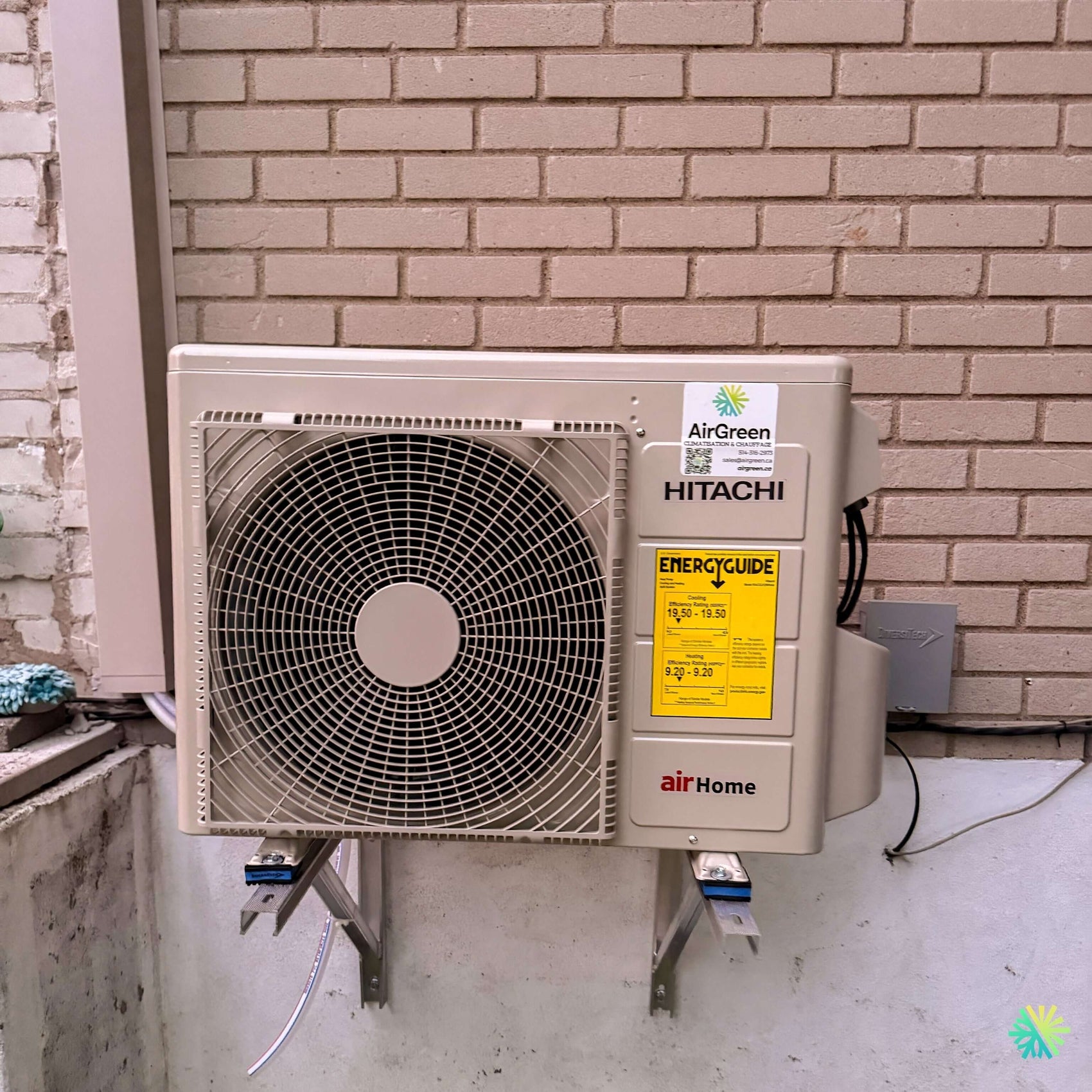

La photo montre plusieurs éléments importants de cette installation CVAC sur Le Plateau-Mont-Royal :
- une unité extérieure Hitachi solidement soutenue par des équerres murales;
- des isolateurs antivibratoires bleus placés entre les supports et les pieds de l’appareil;
- une goulotte verticale assortie au revêtement extérieur;
- un sectionneur électrique installé à proximité;
- un parcours compact adapté à une cour ou à un passage étroit;
- une hauteur d’installation pensée en fonction des conditions hivernales de Montréal.
Ce projet ne consistait donc pas simplement à accrocher une thermopompe à un mur. Il fallait coordonner la structure, la tuyauterie, l’électricité, les dégagements et la gestion des vibrations pour obtenir un résultat durable.
Pourquoi les supports muraux convenaient particulièrement à cette propriété du Plateau
Dans plusieurs rues du Plateau-Mont-Royal, les bâtiments sont rapprochés et l’espace extérieur doit être utilisé intelligemment. Les maisons et plex possèdent souvent des fondations apparentes, des murs en brique et des passages qui servent aussi à accéder à la cour arrière.
Poser une unité extérieure sur une dalle au sol peut être une bonne solution lorsque l’espace le permet. Dans cette situation, les supports muraux présentaient toutefois plusieurs avantages.
Libérer le passage au niveau du sol
L’unité est positionnée contre le mur plutôt qu’au centre de l’espace disponible. Le passage demeure donc plus accessible pour les occupants, les travaux d’entretien du bâtiment et les interventions futures.
Cette optimisation est particulièrement importante dans un secteur urbain où quelques pouces peuvent faire une réelle différence.
Réduire l’exposition aux accumulations de neige
À Montréal, la neige peut s’accumuler rapidement autour d’une thermopompe installée trop près du sol. Une unité extérieure doit aspirer et rejeter un volume important d’air. Lorsque la neige bloque la grille ou se compacte sous l’appareil, les performances peuvent diminuer.
L’installation en hauteur ne dispense pas le propriétaire de dégager l’appareil après une tempête, mais elle offre une marge de protection supplémentaire.
Faciliter l’évacuation de l’eau de dégivrage
En mode chauffage, une thermopompe extérieure peut accumuler du givre sur son échangeur. Le système lance alors périodiquement un cycle de dégivrage. L’eau produite doit pouvoir s’écouler sous l’unité.
Le dégagement visible sous l’appareil contribue à limiter le risque que la glace se forme directement contre le fond du cabinet. En hiver, il demeure important de surveiller l’accumulation au sol et de ne jamais laisser un bloc de glace atteindre la base de la thermopompe.
Préserver une installation accessible
Les supports permettent à nos techniciens d’accéder aux différentes parties du groupe extérieur sans devoir déplacer une dalle ou travailler dans une zone complètement obstruée.
Une bonne installation de thermopompe murale doit toujours être pensée en fonction de sa mise en service initiale, mais aussi des entretiens et réparations qui pourraient être nécessaires au cours des années suivantes.
Des isolateurs antivibratoires visibles sous les pieds de l’appareil
La photo permet d’observer des éléments bleus placés sous les pieds de l’unité extérieure. Il s’agit d’isolateurs destinés à limiter la transmission des vibrations entre la thermopompe et les supports métalliques.
Ce détail est particulièrement pertinent lorsque l’appareil est fixé à la structure d’un bâtiment. Même une thermopompe moderne et bien équilibrée génère de légères vibrations lorsque son compresseur et son ventilateur fonctionnent.
Sans isolation appropriée, ces vibrations peuvent se transmettre :
- du cabinet vers les pieds de l’unité;
- des pieds vers les supports métalliques;
- des supports vers le mur ou la fondation;
- de la structure extérieure vers certaines pièces intérieures.
Les isolateurs contribuent à interrompre cette transmission. Leur efficacité dépend toutefois de leur positionnement, de leur état et de la solidité globale de l’installation. Un support mal ancré ne peut pas être compensé par de simples coussinets.
Nous vérifions donc la fixation, l’alignement et la stabilité de l’ensemble avant la mise en service.
Une fixation qui doit tenir compte de la maçonnerie et de la fondation
Le mur visible derrière la thermopompe combine de la brique dans la partie supérieure et une fondation en béton dans la partie inférieure. Les supports ont été installés de manière à offrir une base stable à l’appareil.
Le choix des ancrages ne doit jamais être improvisé. Une unité extérieure exerce une charge permanente sur le mur, à laquelle peuvent s’ajouter :
- les vibrations du compresseur;
- les effets du vent;
- le poids de la neige ou de la glace;
- les manipulations effectuées durant l’entretien;
- les cycles répétés de chauffage et de refroidissement des matériaux.
Avant l’installation, nous devons donc évaluer la nature du support, sa solidité et l’emplacement des ancrages. Une brique décorative, un joint de mortier fragilisé ou une surface fissurée ne doit pas être traité de la même manière qu’un béton sain.
Dans ce projet, la thermopompe repose sur deux supports indépendants, espacés pour correspondre aux points d’appui du cabinet. L’unité est maintenue de façon uniforme, sans porte-à-faux excessif.
Un trajet de conduites protégé par une goulotte extérieure
À gauche de l’unité, une goulotte verticale longe le mur de brique. Elle protège et dissimule les composants reliant le groupe extérieur à l’unité intérieure.
Ce parcours peut comprendre :
- la conduite de liquide;
- la conduite de gaz réfrigérant;
- l’isolant thermique;
- le câblage de communication;
- certains conducteurs électriques;
- selon la configuration, une partie du drainage.
La goulotte protège les conduites contre les rayons du soleil, les chocs accidentels, les intempéries et certains dommages mécaniques. Elle donne aussi une finition plus ordonnée que des tuyaux laissés apparents contre la maçonnerie.
Dans les propriétés du Plateau-Mont-Royal, la finition extérieure est particulièrement importante. Les murs sont souvent très visibles depuis la cour, le passage latéral ou une propriété voisine. Nous cherchons donc à créer un trajet aussi direct et discret que les contraintes du bâtiment le permettent.
Le parcours doit néanmoins rester techniquement correct. Nous évitons les courbures trop serrées pouvant endommager le cuivre ou comprimer l’isolant. Les raccords doivent aussi demeurer accessibles lorsque leur inspection est nécessaire.
Le sectionneur électrique installé à proximité
À droite de la thermopompe, on distingue un boîtier électrique extérieur. Ce sectionneur permet de couper l’alimentation de l’appareil localement lors d’une intervention.
Son positionnement est un élément important de la sécurité de l’installation. Un technicien doit pouvoir isoler électriquement la thermopompe avant de retirer un panneau ou d’effectuer certaines vérifications.
L’installation électrique doit être dimensionnée selon les caractéristiques précises de la combinaison Hitachi sélectionnée. La gamme airHome 400 comprend plusieurs capacités, et les exigences ne sont pas identiques pour tous les modèles.
Selon la documentation Hitachi, les versions de 9 000 à 36 000 BTU/h fonctionnant sous 208-230 V présentent des ampacités minimales de circuit allant d’environ 8 à 27 A, avec des protections maximales contre les surintensités variant de 15 à 40 A, selon le modèle. Une version de 12 000 BTU/h en 115 V est également proposée. Le circuit doit donc être choisi à partir de la plaque signalétique exacte, et non à partir d’une estimation générale.
Ce que l’étiquette ÉnerGuide permet de comprendre
L’étiquette jaune visible sur le devant du groupe extérieur fournit des informations liées à l’efficacité énergétique de la combinaison installée. Sur la photo, on peut distinguer une cote de climatisation située autour de 19,5 TRÉS2 ainsi qu’une cote de chauffage autour de 9,2 CPSC2, mais la capacité nominale complète et le numéro de modèle ne sont pas suffisamment lisibles pour être confirmés uniquement à partir de l’image.
Nous évitons donc d’attribuer un nombre de BTU précis sans consulter la plaque signalétique ou le dossier d’installation.
La gamme Hitachi airHome 400 couvre des capacités de climatisation allant de 9 000 à 33 000 BTU/h dans la documentation fournie, avec des appellations commerciales pouvant aller jusqu’à 36 000 BTU/h. Les rendements varient selon la combinaison intérieure-extérieure :
- jusqu’à 20,0 TRÉS2 pour le modèle de 9 000 BTU/h;
- 19,5 TRÉS2 pour certaines combinaisons de 12 000 et 18 000 BTU/h;
- jusqu’à 10,5 CPSC2 en région 4 pour certaines capacités;
- fonctionnement en chauffage jusqu’à environ -20,5 °C;
- réfrigérant R32 sur les modèles présentés.
Ces valeurs illustrent l’importance de vérifier la combinaison complète. Deux thermopompes portant le nom airHome 400 peuvent présenter des capacités et des exigences électriques différentes.
La modulation Inverter pour un confort plus stable
La technologie Vector DC Inverter ajuste la vitesse du compresseur selon les besoins du logement.
Lorsqu’une pièce est très chaude, l’appareil peut fonctionner à une puissance élevée afin de réduire rapidement la température. Une fois la consigne atteinte, il ralentit plutôt que de s’arrêter et de redémarrer constamment.
Cette modulation procure plusieurs avantages :
- température intérieure plus régulière;
- meilleure gestion de l’humidité en été;
- démarrages moins fréquents;
- fonctionnement généralement plus discret;
- consommation adaptée à la demande réelle;
- réduction des variations brusques de confort.
Dans un plex du Plateau où une unité murale peut desservir un salon, une cuisine et une partie du corridor, cette modulation est particulièrement utile. La charge thermique change continuellement selon le soleil, la cuisson, l’ouverture des portes et le nombre d’occupants.
Le rôle de la Hitachi airHome 400 pendant l’hiver montréalais
Une thermopompe murale à Montréal ne doit pas être évaluée uniquement sur sa capacité à climatiser en juillet. Une grande partie de son intérêt réside dans sa capacité à produire de la chaleur durant l’automne, l’hiver et le printemps.
Selon la capacité choisie, la gamme airHome 400 offre une capacité de chauffage nominale comprise entre environ 10 000 et 35 000 BTU/h. À -15 °C, la capacité maximale publiée varie selon le modèle, de 7 500 à 24 500 BTU/h.
Ces données ne signifient pas que la thermopompe remplacera automatiquement tous les autres appareils de chauffage dans chaque propriété. Le résultat dépend de la capacité installée, de l’isolation, des pertes thermiques et de la distribution de l’air.
Dans plusieurs logements du Plateau, les plinthes électriques demeurent en place comme chauffage complémentaire. La thermopompe peut alors assumer une part importante du chauffage, tandis que les plinthes prennent le relais dans les pièces fermées ou durant les périodes où la demande dépasse la capacité disponible.
FrostWash, Mold Guard et qualité de l’air intérieur
L’unité intérieure Hitachi airHome 400 intègre plusieurs fonctions conçues pour faciliter son maintien en bon état.
La technologie FrostWash utilise un cycle de gel et de fonte pour nettoyer la surface de l’échangeur. La fonction Mold Guard fait circuler de l’air dans les composants internes et chauffe le serpentin afin de réduire les conditions favorisant les odeurs et la formation de moisissures.
La gamme comprend également un système de filtration incluant un préfiltre en acier inoxydable et un filtre à charbon actif PM2.5, selon la configuration.
Ces fonctions restent complémentaires à l’entretien CVAC. Elles ne remplacent pas :
- le nettoyage régulier des filtres;
- l’inspection du drain de condensats;
- le nettoyage de la turbine;
- la vérification de l’échangeur;
- l’entretien professionnel lorsque l’unité est encrassée.
Une thermopompe installée dans un environnement urbain peut accumuler des poussières, des particules de cuisson et des contaminants plus rapidement qu’une unité utilisée occasionnellement.
Les décisions techniques qui rendent cette installation adaptée au Plateau-Mont-Royal
Cette réalisation se distingue moins par un élément spectaculaire que par la cohérence de l’ensemble.
Nous avons adapté l’installation à un espace extérieur limité en privilégiant :
- une fixation murale libérant le sol;
- une hauteur offrant une meilleure protection contre la neige;
- des supports métalliques correctement espacés;
- des isolateurs antivibratoires sous les pieds;
- une goulotte verticale protégeant les conduites;
- un sectionneur électrique accessible;
- une implantation compacte contre le mur;
- un accès suffisant pour l’entretien.
Les erreurs à éviter dans une installation comparable
Fixer l’unité trop près du mur
Le groupe extérieur a besoin d’un dégagement suffisant pour aspirer et rejeter l’air. Une installation collée à la maçonnerie peut réduire le débit d’air et rendre l’entretien difficile.
Les supports doivent donc placer la thermopompe à la bonne distance du mur selon les exigences du fabricant.
Installer les supports sans isolateurs
Sur une structure résidentielle, l’absence de coussinets antivibratoires peut favoriser la transmission des vibrations. Ce problème est souvent plus perceptible la nuit, lorsque le bâtiment est silencieux.
Placer l’appareil trop bas
Une thermopompe située presque au niveau du sol peut se retrouver entourée de neige ou de glace. Il faut prévoir les conditions hivernales dès la conception du projet.
Oublier l’eau de dégivrage
L’eau produite en hiver doit pouvoir s’écouler sans endommager le bâtiment ni créer une accumulation de glace directement sous le cabinet.
Sous-estimer le bruit transmis par la structure
Même lorsque le niveau sonore extérieur est faible, un support mal fixé peut transmettre une vibration au mur. La qualité des ancrages et l’isolation mécanique sont aussi importantes que les données acoustiques du fabricant.
Se fier au nom de la gamme pour choisir le disjoncteur
Les modèles Hitachi airHome 400 n’ont pas tous la même ampacité. Le dimensionnement électrique doit être réalisé à partir des valeurs MCA et MOP de la combinaison exacte.
Subventions : vérifier le numéro de modèle complet
Certaines combinaisons Hitachi airHome 400 peuvent être admissibles à des programmes d’aide financière pour thermopompes. Cette admissibilité dépend toutefois de la combinaison exacte entre les unités intérieure et extérieure, de la certification applicable et des règles en vigueur à la date du projet.
Il faut notamment vérifier :
- le modèle intérieur;
- le modèle extérieur;
- le numéro de référence AHRI ou ENERGY STAR;
- la capacité de chauffage reconnue;
- le type de bâtiment;
- le système de chauffage existant;
- l’adresse de l’installation;
- les factures et preuves demandées.
Une étiquette ÉnerGuide visible sur l’appareil indique une bonne efficacité, mais elle ne suffit pas, à elle seule, à garantir une subvention précise.
Une installation pensée pour durer dans un environnement urbain
Le résultat final s’intègre proprement au mur de brique et à la fondation sans encombrer inutilement le passage. L’unité extérieure demeure surélevée, stable et accessible.
Pour les propriétaires de duplex, triplex, maisons et copropriétés du Plateau-Mont-Royal, cette installation montre qu’il est possible d’ajouter une thermopompe même lorsque l’espace extérieur est limité. Le projet doit toutefois être conçu avec soin, particulièrement lorsque l’appareil doit être fixé à la structure.
Chez AirGreen, nous réalisons des installations de thermopompes murales Hitachi à Montréal, mais aussi à Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque bâtiment présente ses propres contraintes : maçonnerie, balcon, ruelle, cour intérieure, hauteur, accès ou proximité des voisins.
Notre travail consiste à sélectionner une solution qui respecte à la fois les exigences techniques de la thermopompe et la réalité de la propriété. Dans ce projet du Plateau-Mont-Royal, les supports muraux, les isolateurs antivibratoires, la protection des conduites et le dégagement sous l’appareil forment un ensemble cohérent, conçu pour le climat montréalais et pour un entretien pratique au fil des saisons.
