Une installation à Ville-Marie où quelques centimètres faisaient toute la différence
Dans les condos, lofts et appartements de Ville-Marie, l’espace disponible pour installer une thermopompe murale est souvent beaucoup plus limité que dans une maison unifamiliale. Les plafonds peuvent être irréguliers, les murs comporter des retours ou des angles, et les propriétaires souhaitent généralement une installation aussi discrète que possible.
C’est exactement ce que montre cette installation de Hitachi airHome 400 à Ville-Marie. L’unité intérieure a été positionnée très haut sur le mur, près du plafond et à proximité d’un angle architectural. La photo prise depuis le dessous met bien en évidence la précision nécessaire pour obtenir une installation droite, stable et accessible malgré le manque d’espace.
À première vue, la tête murale semble simplement installée dans la partie supérieure du mur. En réalité, cette configuration impose plusieurs vérifications importantes :
- espace disponible au-dessus de l’unité;
- distance par rapport au mur latéral;
- possibilité d’ouvrir le panneau frontal;
- accès aux filtres;
- circulation d’air dans la zone d’aspiration;
- dégagement du volet de soufflage;
- position du passage mural;
- pente du drain de condensat;
- solidité de la surface de fixation.
Une erreur de quelques centimètres pouvait compliquer l’entretien futur ou réduire la qualité du débit d’air. Nous avons donc adapté la pose aux contraintes réelles de la pièce plutôt que d’appliquer une position standard.
Une tête murale placée près du plafond sans bloquer l’aspiration
L’unité intérieure d’une thermopompe aspire principalement l’air par sa partie supérieure. Cet air traverse ensuite les filtres et l’échangeur avant d’être rejeté par la partie inférieure.
Lorsque l’appareil est installé près du plafond, il faut conserver le dégagement exigé pour éviter que l’aspiration soit partiellement obstruée. Une unité trop serrée peut fonctionner, mais avec un débit moins favorable, davantage de bruit et un accès difficile aux filtres.
Dans cette installation à Ville-Marie, l’unité est placée haut afin de libérer le mur et d’améliorer sa diffusion dans la pièce, mais son positionnement a été déterminé avec soin.
Nous avons vérifié :
- l’espace nécessaire à l’ouverture du panneau;
- l’accès aux filtres par l’avant;
- le mouvement complet du volet inférieur;
- l’absence de contact avec le plafond;
- la possibilité d’intervenir sur les côtés;
- l’alignement de la plaque murale;
- la position des conduites et du drain.
La documentation de la Hitachi airHome 400 présente justement plusieurs éléments conçus pour faciliter l’installation et le service, notamment des couvercles latéraux amovibles, un raccord de drain configurable à gauche ou à droite, un bac de récupération amovible et un panneau frontal pouvant être retiré avec peu de vis.
Un angle de mur qui demandait une mesure très précise

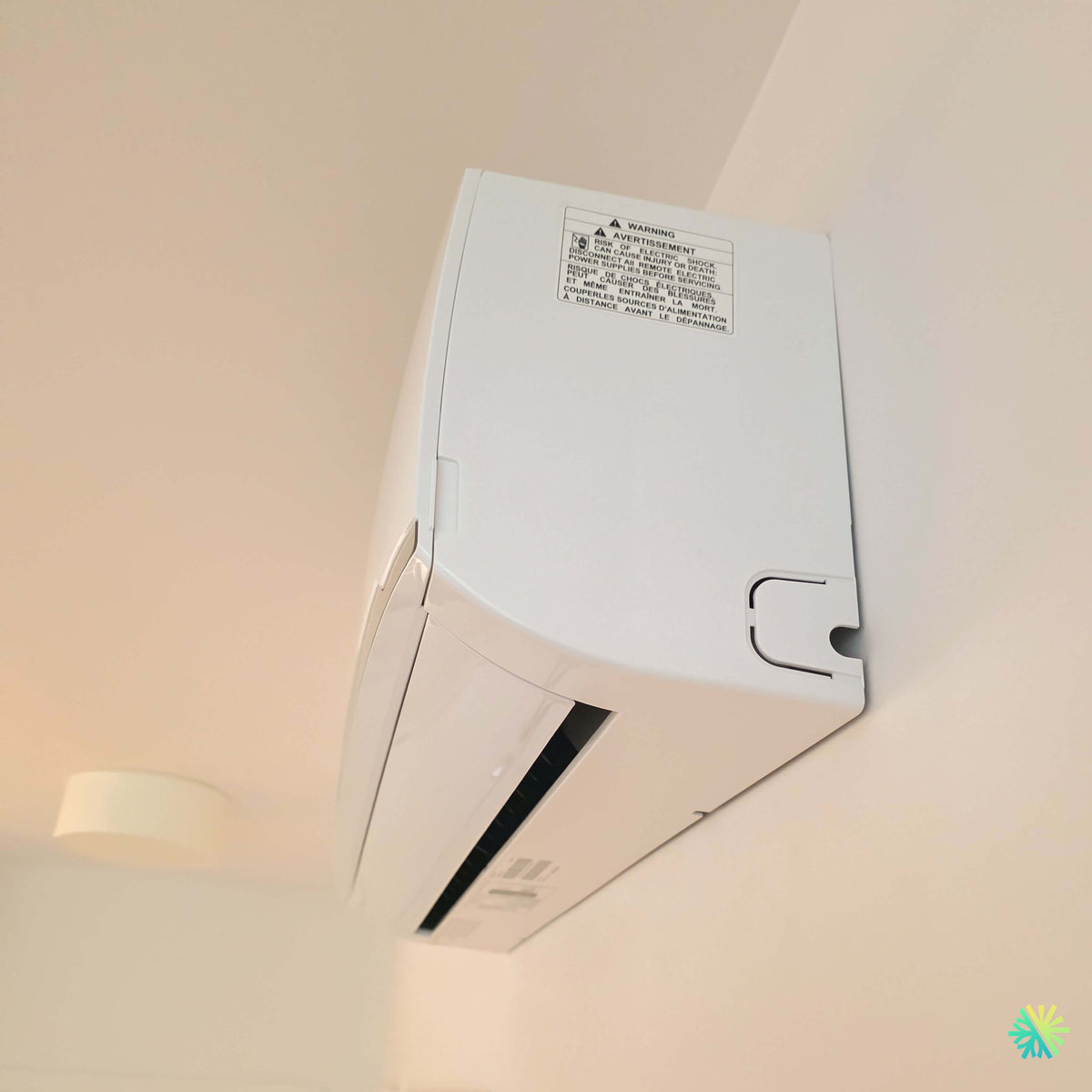

La photo montre que le côté droit de l’unité est installé près d’un retour de mur. Ce détail est important. Une tête murale trop rapprochée d’un angle peut être difficile à démonter ou limiter l’accès au boîtier latéral.
Il faut aussi tenir compte de la façon dont le panneau frontal se soulève. Dans certains espaces, une unité peut sembler bien positionnée lorsque le panneau est fermé, mais devenir impossible à ouvrir complètement.
Nous avons donc évalué l’encombrement réel de l’appareil, et non seulement ses dimensions sur papier. Cela comprend :
- la profondeur du panneau lorsqu’il s’ouvre;
- la largeur nécessaire pour retirer les couvercles;
- l’accès au raccord de drainage;
- le dégagement autour des conduites;
- la place requise pour le nettoyage.
Cette attention est particulièrement importante dans les condos du centre-ville, où chaque mur peut accueillir des armoires, des luminaires, des moulures ou des éléments architecturaux.
Une installation visuellement discrète dans un intérieur clair
L’unité blanche s’intègre naturellement aux murs et au plafond de couleur claire. Dans un espace urbain, le propriétaire cherche souvent une solution de climatisation et de chauffage qui ne domine pas la pièce.
La Hitachi airHome 400 possède un boîtier aux lignes simples. Installée haut, elle libère la partie utilisable du mur pour les meubles, les œuvres ou les éléments décoratifs.
La qualité visuelle dépend toutefois beaucoup de la précision de la pose. Une tête murale légèrement inclinée devient rapidement visible, surtout dans une pièce aux lignes droites et aux surfaces uniformes.
Avant la fixation définitive, nous vérifions le niveau horizontal de la plaque. Cette étape influence aussi la gestion du condensat. Un appareil mal nivelé peut favoriser une accumulation d’eau d’un côté du bac.
Pourquoi le drainage est critique dans un condo
En climatisation, la thermopompe retire l’humidité de l’air. Cette eau doit être évacuée de manière continue par le drain.
Dans une maison, une fuite peut endommager un mur ou un plancher. Dans un condo, elle peut aussi atteindre une unité située plus bas et créer un problème avec la copropriété.
Nous accordons donc une attention particulière à :
- la pente du drain;
- l’étanchéité des raccords;
- le support du tuyau;
- la protection contre les écrasements;
- la destination de l’eau;
- l’accès pour un futur entretien.
Lorsque le drain fonctionne par gravité, sa pente doit rester constante. Une contre-pente peut retenir de l’eau, produire des gargouillements ou provoquer un débordement.
Si une pompe à condensat est nécessaire, elle doit être choisie et installée de manière à limiter le bruit et à faciliter l’entretien. La photographie ne permet pas de confirmer la méthode de drainage utilisée dans ce projet, mais cette vérification fait toujours partie de notre planification.
Le passage des conduites derrière l’unité
L’absence de cache-tuyaux visible à côté de l’appareil suggère une intégration directe vers l’arrière ou un passage dissimulé dans la structure. Ce type de résultat offre une finition très propre, mais demande davantage de précision au moment du perçage.
Le passage mural doit correspondre à la position exacte de la sortie de l’unité. Une erreur d’alignement peut obliger à agrandir inutilement l’ouverture ou à forcer les conduites.
Nous préparons le parcours en tenant compte :
- du diamètre des tuyaux;
- de l’isolation;
- du câble de communication;
- du drain;
- du rayon de courbure du cuivre;
- de la pente nécessaire;
- de l’étanchéité autour de la traversée.
Les conduites frigorifiques ne doivent jamais être pliées brusquement derrière la tête murale. Un coude trop serré peut réduire le passage interne ou fragiliser le cuivre.
Une fixation solide malgré la position élevée
Une unité intérieure doit être fixée sur une plaque solidement ancrée. Selon la construction du bâtiment, le mur peut être composé de gypse, de montants métalliques, de montants de bois, de maçonnerie ou d’un assemblage plus complexe.
Dans un condo de Ville-Marie, nous ne pouvons pas présumer de la composition du mur. Nous devons vérifier la structure et utiliser les ancrages appropriés.
Une fixation insuffisante peut provoquer :
- un léger mouvement de l’appareil;
- des vibrations;
- un bruit de résonance;
- une pression sur les conduites;
- une perte de niveau;
- des fissures autour des ancrages.
L’unité visible sur la photo est installée très haut. Cela rend la précision des ancrages encore plus importante, car toute vibration peut être transmise au plafond ou au mur adjacent.
Pourquoi la Hitachi airHome 400 convient bien à plusieurs projets de condo à Montréal
La Hitachi airHome 400 est une gamme de thermopompes murales à technologie Inverter offerte en plusieurs capacités. Selon la documentation du fabricant, la série comprend des modèles allant de 9 000 à 36 000 BTU/h.
Cette variété permet d’adapter le système à différents types d’espaces :
- studio;
- condo à aire ouverte;
- chambre;
- salon;
- étage complet;
- espace commercial léger;
- petite maison de ville.
La capacité exacte du système installé dans ce projet ne peut pas être confirmée uniquement à partir de la photo. Plusieurs modèles de la gamme partagent une apparence semblable. Nous devons lire les plaques signalétiques intérieure et extérieure pour identifier la combinaison précise.
La technologie Inverter pour un confort plus constant
La Hitachi airHome 400 utilise la technologie Vector DC Inverter. Le compresseur ajuste sa vitesse en fonction de la demande réelle au lieu de fonctionner uniquement à pleine capacité.
Dans un condo, cette modulation est particulièrement utile. Les besoins peuvent changer rapidement selon :
- l’ensoleillement;
- le nombre d’occupants;
- la cuisson;
- l’ouverture des fenêtres;
- la présence d’appareils électroniques;
- la température des unités voisines.
Une thermopompe Inverter peut augmenter sa capacité au démarrage, puis ralentir lorsque la température approche de la consigne.
Cela contribue à :
- réduire les écarts de température;
- maintenir un fonctionnement plus discret;
- limiter les cycles courts;
- améliorer la déshumidification;
- adapter la consommation à la demande;
- offrir un confort plus régulier.
La brochure Hitachi présente aussi un mode Eco permettant d’ajuster le fonctionnement afin de réduire la consommation.
Des rendements élevés, mais différents selon les capacités
La gamme airHome 400 présente des données de rendement qui varient selon le modèle.
La documentation indique notamment :
- jusqu’à 20,0 TRÉS2;
- jusqu’à 10,5 CPSC2 en région 4;
- un COP à 8 °C pouvant atteindre 3,3;
- un COP à -15 °C variant selon la capacité;
- une capacité nominale de chauffage de 10 000 à 35 000 BTU/h;
- une capacité nominale de climatisation de 9 000 à 33 000 BTU/h.
Ces valeurs doivent être associées à la combinaison exacte. Le modèle de 9 000 BTU/h affiche par exemple des données différentes du modèle de 18 000 ou de 24 000 BTU/h.
Pour un condo, il ne faut pas choisir une capacité trop élevée simplement pour obtenir un refroidissement plus rapide. Une unité surdimensionnée peut réduire ses cycles de déshumidification et créer des variations de confort.
Le bon dimensionnement dans un condo de Ville-Marie
La superficie est importante, mais elle ne suffit pas.
Nous évaluons également :
- la hauteur des plafonds;
- la quantité de vitrage;
- l’orientation du condo;
- l’exposition au soleil;
- l’étage;
- la présence d’un toit au-dessus;
- l’isolation;
- les espaces ouverts;
- les portes entre les pièces;
- les charges internes.
Un condo au dernier étage avec de grandes fenêtres peut nécessiter davantage de climatisation qu’une unité de même superficie située entre deux étages.
À l’inverse, un condo très bien isolé et entouré d’autres unités chauffées peut demander une capacité de chauffage moins importante.
Un fonctionnement intérieur silencieux
Certains modèles de 9 000 et 12 000 BTU/h de la gamme airHome 400 peuvent fonctionner à partir de 29 dB(A) en mode silencieux. Les modèles plus grands affichent des niveaux sonores minimaux plus élevés.
Dans un condo, le bruit intérieur est souvent un critère prioritaire. La thermopompe peut être située près du salon, de la cuisine ou même d’une chambre.
Le niveau sonore réel dépend aussi de l’installation :
- plaque murale stable;
- appareil bien nivelé;
- conduites sans contact rigide;
- cache-tuyaux correctement fixé;
- filtres propres;
- ventilateur non encrassé;
- capacité adaptée à la pièce.
Une machine silencieuse sur papier peut devenir dérangeante si elle est mal installée.
FrostWash et Mold Guard pour faciliter le maintien de la propreté
La Hitachi airHome 400 comprend la fonction FrostWash sur l’unité intérieure. Celle-ci utilise un cycle de gel et de fonte de l’échangeur afin de capter et d’évacuer une partie des impuretés.
La fonction Mold Guard fait circuler de l’air dans les composants internes et chauffe le serpentin afin de limiter les conditions favorables aux odeurs et à la formation de moisissures.
La brochure présente également :
- un préfiltre en acier inoxydable;
- un filtre à charbon actif;
- une filtration visant les particules PM2.5;
- une fonction désodorisante.
Ces caractéristiques peuvent aider à maintenir l’appareil plus propre, mais elles ne remplacent pas le nettoyage des filtres ni un entretien CVAC périodique. Le fabricant précise d’ailleurs que Mold Guard peut aider à prévenir la formation de moisissures sans éliminer celles déjà présentes.
Un entretien à prévoir malgré l’installation haute
La position élevée de l’appareil libère le mur, mais elle rend l’accès aux filtres moins immédiat. Le propriétaire devra utiliser un escabeau stable pour les nettoyer.
Nous recommandons notamment :
- de vérifier les filtres chaque mois pendant les périodes d’utilisation intensive;
- de les nettoyer selon leur état;
- d’observer le débit d’air;
- de surveiller l’apparition d’odeurs;
- de faire inspecter le drain;
- de planifier un nettoyage en profondeur si la turbine est encrassée.
Un filtre sale peut réduire le débit, augmenter le bruit et prolonger les cycles.
Réfrigérant R32 et exigences de tuyauterie
Les modèles airHome 400 utilisent le réfrigérant R32. Les diamètres de tuyauterie dépendent de la capacité.
Selon le tableau technique :
- 9 000 et 12 000 BTU/h : 1/4 po liquide et 3/8 po gaz;
- 18 000 BTU/h : 1/4 po liquide et 1/2 po gaz;
- 24 000 BTU/h : 1/4 po liquide et 5/8 po gaz;
- 36 000 BTU/h : 3/8 po liquide et 5/8 po gaz.
Les longueurs maximales de tuyauterie varient de 82 à 165 pieds selon le modèle, avec des dénivelés maximaux de 49 à 98 pieds.
Dans un immeuble de Ville-Marie, ces limites sont importantes. L’unité extérieure peut être installée sur un balcon, une terrasse, une toiture ou dans une zone mécanique éloignée.
Nous devons donc calculer le parcours réel avant de confirmer la faisabilité.
Exigences électriques selon le modèle
La série comprend des modèles en 208-230 V ainsi qu’une version de 12 000 BTU/h en 115 V.
Pour les modèles 208-230 V, l’ampacité minimale de circuit indiquée varie de 8 à 27 A selon la capacité, tandis que la protection maximale contre les surintensités varie de 15 à 40 A.
Dans un condo, nous devons vérifier :
- l’espace disponible dans le panneau;
- la capacité électrique;
- le type de disjoncteur;
- le parcours du câble;
- les règlements de copropriété;
- l’emplacement du sectionneur;
- les exigences de l’immeuble.
Une thermopompe ne devrait jamais être sélectionnée sans vérifier ces contraintes.
Contrôle par télécommande, Wi-Fi et thermostat optionnel
La télécommande permet de gérer les fonctions principales :
- chauffage;
- climatisation;
- température;
- vitesse de ventilation;
- direction de l’air;
- mode de maintien minimal de chaleur;
- fonction sommeil.
Un adaptateur Wi-Fi optionnel peut permettre la commande à distance, la programmation hebdomadaire et certaines fonctions de suivi.
Dans un condo de Ville-Marie, cette option peut être pratique pour :
- ajuster la température avant le retour à la maison;
- réduire la consommation pendant une absence;
- maintenir une température minimale en hiver;
- éviter de laisser l’appareil à pleine capacité inutilement.
Un thermostat mural airPoint Room H700 est aussi offert en option selon la compatibilité du modèle.
Garantie et enregistrement du système
La brochure présente une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces.
Pour certaines installations résidentielles enregistrées en ligne, une garantie prolongée de dix ans sur le compresseur et les pièces est indiquée sans coût supplémentaire. Une option améliorée avec douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre est également présentée, sous réserve des conditions et de l’achat de la mise à niveau applicable.
Nous recommandons toujours de procéder à l’enregistrement rapidement après l’installation et de conserver :
- la facture;
- les numéros de série;
- les numéros de modèle;
- la date de mise en service;
- les documents de garantie.
Subventions : confirmer la combinaison exacte
La documentation indique que la série airHome 400 est admissible à plusieurs incitatifs provinciaux pour thermopompes.
Le montant ne peut toutefois pas être calculé uniquement à partir du nom de la gamme.
Il faut confirmer :
- le modèle intérieur;
- le modèle extérieur;
- la combinaison homologuée;
- la capacité reconnue à la température de référence;
- le programme en vigueur;
- le type de logement;
- la date d’installation;
- les documents requis.
Dans un condo, il faut également vérifier si le propriétaire peut faire la demande directement ou si certains documents de la copropriété sont nécessaires.
Les erreurs à éviter dans une installation intérieure serrée
Cette installation à Ville-Marie met en évidence plusieurs erreurs fréquentes.
Installer l’unité trop près du plafond
Cela peut réduire l’aspiration et compliquer le retrait des filtres.
Négliger le retour de mur
Le côté de l’unité doit rester accessible pour les interventions.
Choisir l’emplacement uniquement selon l’esthétique
La diffusion de l’air, le drainage et l’entretien doivent rester prioritaires.
Percer avant de confirmer le parcours extérieur
Dans un condo, le tracé des conduites peut être limité par la structure et les règlements.
Utiliser une capacité trop élevée
Une machine surdimensionnée ne garantit pas un meilleur confort.
Ne pas vérifier le panneau électrique
Les exigences varient selon la capacité choisie.
Oublier l’accès futur
Une installation très discrète ne doit pas rendre le service impossible.
Une installation AirGreen adaptée à l’architecture du centre-ville
Ce projet de thermopompe murale à Ville-Marie montre qu’un espace intérieur serré peut accueillir une Hitachi airHome 400 lorsque la pose est préparée avec précision.
Nous avons adapté l’installation à :
- un plafond proche;
- un angle de mur;
- un espace latéral limité;
- une finition intérieure claire;
- un besoin d’intégration discrète;
- un accès futur à préserver.
À Montréal, les contraintes changent d’un immeuble à l’autre. Certains projets se réalisent dans des condos modernes, d’autres dans des plex plus anciens, des lofts ou des bâtiments rénovés. La structure, les règlements de copropriété, le parcours des conduites et l’emplacement de l’unité extérieure peuvent complètement modifier la méthode d’installation.
Que nous intervenions à Ville-Marie, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous cherchons le même résultat : une installation propre, durable, accessible et réellement adaptée au bâtiment.
Cette installation CVAC à Montréal démontre que le choix de la machine est seulement une partie du travail. Le positionnement, le drainage, les dégagements et la précision de la fixation déterminent aussi la qualité du confort pendant de nombreuses années.
