Une installation sur toit où le choix de l’emplacement comptait autant que celui de la thermopompe
À Dollard-des-Ormeaux, nous avons réalisé une installation qui illustre parfaitement le niveau de planification exigé par une thermopompe double zone installée sur une toiture résidentielle. Le système retenu, une Fujitsu Aquila XLTH de la gamme AIRSTAGE, devait alimenter deux zones intérieures distinctes tout en s’intégrant à une configuration extérieure comportant peu d’espace utilisable, un parapet, un revêtement de toit à protéger et un parcours frigorifique à acheminer proprement vers l’intérieur du bâtiment.

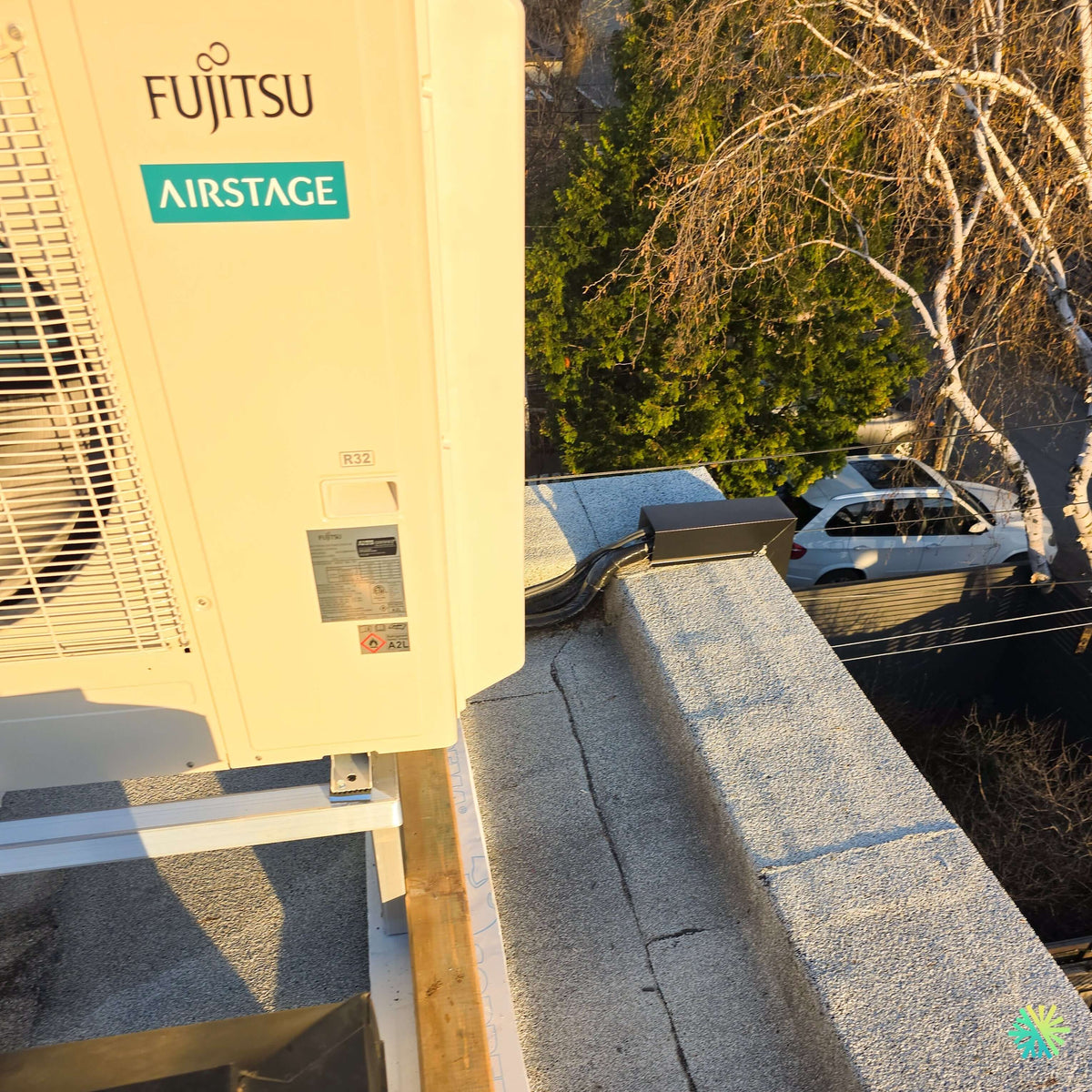

La photographie prise après les travaux montre l’unité extérieure Fujitsu installée sur un support métallique, près du parapet, mais sans être déposée directement sur la membrane de toiture. Les conduites frigorifiques quittent l’appareil en direction d’un boîtier de finition surélevé, utilisé pour organiser et protéger leur passage vers le bâtiment. Cette configuration demande beaucoup plus de précision qu’une installation standard au niveau du sol.
Notre objectif ne consistait pas uniquement à déposer une machine sur le toit. Il fallait créer une installation CVAC stable, accessible et durable, capable de résister aux conditions de l’Ouest-de-l’Île de Montréal : vents, neige, cycles de gel et de dégel, rayonnement solaire, pluie poussée et variations importantes de température.
Pourquoi une thermopompe double zone convenait à cette propriété
Le propriétaire souhaitait améliorer le confort de deux secteurs dont les besoins n’étaient pas identiques. Une seule unité murale aurait difficilement réparti l’air de manière uniforme, tandis que deux systèmes indépendants auraient exigé deux unités extérieures, davantage de raccordements électriques et plus d’espace sur la toiture.
La solution multizone Fujitsu permet d’alimenter deux unités intérieures à partir d’un seul compresseur extérieur. Chaque zone peut être commandée séparément, avec sa propre température de consigne et sa propre vitesse de ventilation.
Cette indépendance est utile lorsqu’une propriété comprend, par exemple :
- un étage supérieur plus chaud en été;
- une chambre utilisée principalement la nuit;
- une aire ouverte exposée au soleil;
- un bureau occupé durant la journée;
- deux secteurs séparés par un corridor ou une cage d’escalier;
- une extension qui réagit différemment aux variations extérieures.
Dans une maison de Dollard-des-Ormeaux, les charges thermiques peuvent varier considérablement selon l’orientation des fenêtres, la hauteur des plafonds, l’isolation et l’exposition au vent. Le zonage permet donc d’éviter qu’une seule température générale soit imposée à toute la propriété.
Deux zones indépendantes, mais un mode de fonctionnement commun
Il est important de bien comprendre le fonctionnement d’une thermopompe multizone. Chaque unité intérieure peut être contrôlée indépendamment, mais toutes les zones raccordées à la même unité extérieure doivent fonctionner dans un mode compatible.
Le système peut assurer le chauffage ou la climatisation, mais il ne peut pas chauffer une pièce pendant qu’une autre demande simultanément de la climatisation. La documentation Fujitsu précise que les systèmes multizones AIRSTAGE assurent le chauffage et le refroidissement, sans fournir ces deux modes au même moment.
Dans la majorité des résidences, cette contrainte pose peu de problèmes, puisque les deux zones demandent généralement du chauffage en hiver et de la climatisation en été. Nous l’expliquons néanmoins avant les travaux afin que le propriétaire comprenne exactement comment les commandes interagissent.
Une gamme Fujitsu conçue pour les applications multizones
La série H Aquila présentée par Fujitsu offre plusieurs capacités d’unités extérieures, notamment 18 000, 24 000, 36 000 et 45 000 BTU/h. Selon le modèle sélectionné, une unité extérieure peut accueillir de deux à cinq unités intérieures.
Pour un système double zone, la sélection ne doit jamais être basée uniquement sur l’addition des capacités inscrites sur les deux unités murales. Fujitsu autorise différentes combinaisons, dont certaines dépassent nominalement 100 % de la capacité extérieure. Le fabricant précise toutefois qu’un dépassement de la capacité combinée ne crée pas une puissance supplémentaire au compresseur.
Par exemple, la documentation permet certaines combinaisons de deux unités intérieures totalisant plus que la capacité nominale de l’unité extérieure. Cette flexibilité peut être appropriée lorsque les deux zones n’atteignent pas leur demande maximale au même moment. Elle doit cependant être validée par une analyse technique.
La photographie ne permet pas de lire avec suffisamment de précision le numéro complet de modèle ni la capacité inscrite sur la plaque signalétique. Nous ne présenterons donc pas un nombre de BTU comme s’il était confirmé par l’image. Dans un projet réel, cette donnée est établie à partir des charges de chauffage et de climatisation, puis vérifiée avec les tableaux de combinaison et les outils de sélection Fujitsu.
Aquila XLTH : un choix pertinent pour le chauffage par climat froid
La désignation XLTH, associée aux équipements conçus pour les basses températures, représente un avantage important dans le climat de Montréal. La documentation de la série Aquila indique que les versions destinées au climat froid peuvent fournir du chauffage jusqu’à une température extérieure de -26 °C.
Cette caractéristique ne signifie pas que l’appareil conserve exactement la même capacité à toutes les températures. Comme pour toute thermopompe, la capacité disponible et l’efficacité évoluent lorsque la température extérieure diminue. Une sélection professionnelle doit donc tenir compte de la capacité réellement fournie dans des conditions hivernales, et non seulement de la capacité nominale annoncée à une température plus douce.
Nous évaluons notamment :
- la charge thermique de chaque zone;
- les pertes de chaleur de l’enveloppe;
- les températures de conception locales;
- la présence d’un système de chauffage auxiliaire;
- la capacité du panneau électrique;
- le nombre et le type d’unités intérieures;
- la longueur des conduites frigorifiques;
- la différence de hauteur entre les unités.
Cette approche évite deux erreurs courantes : installer un système trop petit qui fonctionne continuellement sans atteindre la consigne, ou choisir une machine surdimensionnée qui effectue des cycles trop courts durant les périodes plus douces.
Le réfrigérant R32 visible sur l’unité extérieure
L’image montre clairement l’identification R32 sur le panneau de l’unité extérieure ainsi que le marquage de sécurité associé à la catégorie A2L.
Le R32 est un réfrigérant utilisé dans plusieurs nouvelles générations de thermopompes. Son utilisation exige des pratiques adaptées, notamment pour la manutention, les raccordements, la vérification d’étanchéité et les procédures de mise en service.
Pour le propriétaire, cette mention sur l’appareil rappelle surtout l’importance de confier toute intervention frigorifique à un technicien qualifié. Une thermopompe ne doit jamais être rechargée simplement parce qu’elle semble moins performante. Une perte de réfrigérant indique généralement une fuite qu’il faut localiser et réparer avant d’ajuster la charge.
Les défis techniques d’une installation Fujitsu sur une toiture résidentielle
Protéger la membrane contre les charges et les perforations inutiles
Une toiture ne doit pas être traitée comme une dalle de béton. Déposer une unité extérieure directement sur le revêtement peut créer des points de pression, emprisonner de l’humidité et compliquer les réparations futures.
Dans ce projet, nous avons utilisé un support métallique surélevé. L’appareil repose sur des rails horizontaux qui répartissent son poids et maintiennent sa base au-dessus de la surface du toit.
Cette surélévation remplit plusieurs fonctions :
- elle protège le bas de l’appareil contre l’eau;
- elle facilite l’écoulement durant les dégivrages;
- elle limite le contact avec la neige accumulée;
- elle améliore l’accès aux raccordements;
- elle réduit les risques d’endommagement de la toiture;
- elle facilite les inspections et l’entretien.
Nous avons également porté une attention particulière au positionnement des appuis. Une installation sur toiture doit être compatible avec la structure du bâtiment et avec les recommandations du couvreur lorsque des travaux touchent la membrane ou les éléments de support.
Maintenir une distance adéquate du parapet
Le parapet visible sur la photographie constitue à la fois une protection et une contrainte. Il peut réduire l’exposition directe au vent, mais il peut aussi perturber la circulation d’air si l’unité est installée trop près.
Une thermopompe évacue un volume important d’air à travers son ventilateur. Si cet air rencontre immédiatement un mur ou revient vers l’échangeur, l’appareil peut aspirer de nouveau l’air qu’il vient de rejeter. Ce phénomène de recirculation peut diminuer le rendement, surtout lorsque la thermopompe fonctionne fortement.
Nous avons donc conservé un espace permettant :
- l’admission d’air par l’échangeur;
- l’évacuation libre devant le ventilateur;
- l’ouverture des panneaux de service;
- le passage sécuritaire du technicien;
- le nettoyage futur du serpentin.
Il faut aussi éviter qu’un propriétaire ajoute ultérieurement une clôture décorative ou un caisson fermé autour de l’unité. Même si cette modification rend l’équipement moins visible, elle peut nuire sérieusement à son fonctionnement.
Composer avec le vent sur une toiture de Dollard-des-Ormeaux
Sur un toit, une thermopompe est plus exposée au vent qu’au sol. La force exercée sur l’appareil, le support et les conduites peut devenir importante pendant une tempête.
La stabilité mécanique doit donc être vérifiée avec soin. Les conduites doivent également être soutenues afin qu’elles ne vibrent pas ou ne frottent pas sur le rebord du parapet.
Sur l’image, le parcours frigorifique est regroupé et dirigé vers un boîtier de finition. Cette organisation réduit le nombre d’éléments libres sur la toiture et protège mieux les matériaux contre les mouvements provoqués par le vent.
Un passage de toiture protégé et accessible
Le boîtier noir visible près du parapet joue un rôle important dans la finition du parcours. Il permet de regrouper la tuyauterie et de protéger la transition vers le bâtiment.
Un passage mal réalisé peut devenir une source d’infiltration d’eau. Nous portons donc une attention particulière :
- à la localisation du passage;
- au support mécanique des conduites;
- à la protection de l’isolation;
- à l’étanchéité;
- à l’écoulement de l’eau autour du boîtier;
- à l’accessibilité pour une future inspection.
Les conduites ne doivent pas être déposées sans protection sur une arête abrasive. Les mouvements dus à la dilatation, au vent ou au fonctionnement du compresseur peuvent endommager progressivement l’isolant.
L’importance de la tuyauterie frigorifique dans un système double zone
Une thermopompe double zone comprend deux circuits de raccordement vers les unités intérieures. Chaque circuit doit respecter les diamètres, longueurs et dénivelés autorisés par Fujitsu.
Une erreur de raccordement peut avoir des conséquences importantes. Il faut notamment éviter d’inverser les liaisons électriques et frigorifiques entre les zones. Si la tuyauterie de la zone A est associée au câblage de la zone B, les commandes et la régulation ne fonctionneront pas correctement.
Durant la mise en service, nous vérifions donc chaque zone séparément :
- activation de la première unité intérieure;
- confirmation du circuit correspondant;
- contrôle du fonctionnement en chauffage;
- contrôle du fonctionnement en climatisation;
- vérification de la deuxième zone;
- essai avec les deux unités en demande;
- validation des drains et des télécommandes.
Mise sous pression, test d’étanchéité et mise sous vide
La qualité d’une installation ne peut pas être évaluée uniquement à son apparence. Les étapes invisibles sont souvent les plus importantes.
Après les raccordements, nous devons confirmer l’étanchéité du circuit avant de libérer le réfrigérant de l’unité extérieure. Une mise sous vide complète sert ensuite à retirer l’air et l’humidité des conduites.
L’humidité résiduelle peut réagir avec l’huile du compresseur, produire des contaminants et affecter la fiabilité du système. Une mise sous vide trop rapide ou non vérifiée constitue donc une mauvaise pratique, même si l’appareil semble fonctionner lors du premier démarrage.
Gérer les condensats des deux unités intérieures
Chaque unité intérieure produit de l’eau en climatisation. Les deux drains doivent être conçus indépendamment et présenter une pente adéquate.
Nous vérifions notamment :
- le sens de l’écoulement;
- l’absence de contre-pente;
- la stabilité du tuyau;
- la sortie d’eau;
- l’étanchéité du bac;
- l’absence de refoulement.
Dans certaines propriétés, un drain gravitaire est impossible en raison de la position de l’unité intérieure. Une pompe à condensat peut alors être requise. Elle doit être installée dans un endroit accessible, car elle contient des pièces mobiles et nécessite un entretien périodique.
Une flexibilité appréciable pour les unités intérieures
La gamme Fujitsu AIRSTAGE ne se limite pas aux têtes murales. La documentation de la série H présente plusieurs types d’unités compatibles selon les combinaisons : murales, conduits minces, cassettes compactes et unités à pression statique moyenne.
Cette flexibilité permet d’adapter l’installation à l’architecture. Dans une pièce où une unité murale serait trop visible, un modèle encastré peut parfois être retenu. Dans une autre zone, une tête murale demeure souvent la solution la plus simple et la plus efficace.
Le choix ne doit toutefois pas reposer uniquement sur l’apparence. Un appareil encastré demande de l’espace dans le plafond ou l’entretoit, un accès de service et un réseau de conduits correctement dimensionné.
Subventions : l’admissibilité doit être confirmée pour la combinaison exacte
Certaines thermopompes pour climat froid peuvent être admissibles à une aide financière lorsqu’elles figurent dans les listes reconnues par le programme applicable. L’admissibilité ne doit jamais être supposée uniquement parce que la marque Fujitsu ou la mention XLTH apparaît sur l’appareil.
Il faut confirmer :
- le numéro exact de l’unité extérieure;
- les modèles précis des unités intérieures;
- la combinaison déclarée;
- la référence de performance applicable;
- les conditions du programme au moment de l’installation;
- les documents exigés.
Une combinaison multizone peut être traitée différemment d’un système simple zone. Le propriétaire doit conserver la facture détaillée, les numéros de modèle, la preuve de paiement et les photographies requises.
Les erreurs à éviter lors d’une installation sur toit
Une installation comme celle-ci peut perdre une grande partie de sa valeur si certains détails sont négligés.
Parmi les erreurs les plus importantes à éviter :
- déposer l’unité directement sur la membrane;
- installer le compresseur trop près du parapet;
- laisser les conduites sans support;
- percer la toiture sans coordination avec un couvreur;
- placer l’unité dans une zone difficile d’accès;
- négliger l’écoulement de l’eau de dégivrage;
- choisir la capacité selon la superficie seulement;
- confondre capacité combinée et capacité réelle;
- croiser les circuits des deux zones;
- ignorer l’exposition au vent;
- installer un cache trop fermé autour de l’appareil.
Nous vérifions également que le technicien pourra revenir sur le toit de manière sécuritaire. Une thermopompe doit être entretenue pendant plusieurs années; son accès ne peut donc pas être considéré comme un détail secondaire.
Entretien d’une thermopompe Fujitsu installée sur toiture
L’entretien quotidien demeure simple pour le propriétaire, mais une installation sur toit nécessite certaines précautions supplémentaires.
À l’intérieur, il faut nettoyer les filtres des deux unités selon leur utilisation. Une zone très fréquentée ou exposée à davantage de poussière peut nécessiter un nettoyage plus fréquent.
À l’extérieur, nous recommandons une inspection périodique pour vérifier :
- l’accumulation de feuilles autour de l’appareil;
- l’état de l’isolation des conduites;
- la présence de glace anormale;
- la stabilité du support;
- l’état des protections;
- l’absence d’objet bloquant la ventilation.
Le propriétaire ne devrait pas marcher inutilement sur la membrane ni tenter de dégager l’appareil avec un outil susceptible de l’endommager. Lorsque la toiture est difficile d’accès, l’inspection doit être confiée à un professionnel.
Le résultat obtenu à Dollard-des-Ormeaux
Cette installation de thermopompe double zone Fujitsu Aquila XLTH permet maintenant de chauffer et de climatiser deux secteurs distincts à partir d’une seule unité extérieure.
Le projet réunit plusieurs éléments essentiels :
- un appareil Fujitsu AIRSTAGE adapté à une configuration multizone;
- un réfrigérant R32 clairement identifié;
- une installation sur support métallique;
- une protection adéquate de la toiture;
- un parcours de conduites organisé;
- un dégagement fonctionnel près du parapet;
- une accessibilité suffisante pour le service;
- une gestion indépendante des deux zones intérieures.
Chez AirGreen, nous réalisons ce type d’installation CVAC à Dollard-des-Ormeaux, partout dans l’Ouest-de-l’Île, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Chaque projet demande une analyse différente, particulièrement lorsqu’une thermopompe doit être installée sur un toit, une terrasse, un balcon ou une structure existante.
La performance finale dépend autant du choix de l’appareil que de la qualité du support, du passage des conduites, du drainage, des raccordements frigorifiques et de la mise en service. C’est cette combinaison de décisions techniques qui transforme une thermopompe performante sur papier en un système confortable et fiable dans la propriété.
