Une installation sur mesure au-dessus d’une porte, dans un espace où chaque centimètre comptait
Cette installation de thermopompe murale à Outremont présentait une contrainte immédiatement visible : l’unité intérieure devait être intégrée dans un passage très étroit, directement au-dessus d’une porte et à proximité d’une porte coulissante en bois montée sur un rail de type grange.
Dans une pièce conventionnelle, plusieurs murs peuvent convenir à l’installation d’un appareil mural. Ici, les possibilités étaient beaucoup plus limitées. Le mur de droite était étroit, le passage devait rester dégagé, la porte inférieure devait continuer à fonctionner normalement et le mécanisme de la grande porte coulissante ne devait jamais entrer en contact avec la thermopompe.
Notre équipe devait donc résoudre plusieurs éléments en même temps :
- sélectionner une section de mur suffisamment stable;
- conserver le dégagement requis pour l’aspiration d’air;
- éviter tout conflit avec la porte et sa quincaillerie;
- orienter le débit d’air vers l’espace à traiter;
- préserver l’accès aux filtres et aux composants internes;
- faire passer les conduites sans encombrer ce corridor compact;
- obtenir une finition droite et cohérente malgré la géométrie irrégulière de l’alcôve.
Le résultat montre une Hitachi airHome 400 installée au-dessus du cadre de porte, entre le plafond et le mur latéral. L’appareil utilise une zone qui aurait autrement été difficile à exploiter, tout en laissant le plancher, la circulation et les surfaces principales entièrement libres.
Pourquoi l’espace au-dessus de la porte constituait le meilleur emplacement
Le choix de l’emplacement d’une thermopompe murale ne doit jamais être fondé uniquement sur l’endroit où l’appareil peut physiquement entrer. Nous devons aussi analyser la façon dont l’air circulera dans la résidence.
Dans cette propriété d’Outremont, l’unité a été placée dans l’axe du passage. Cette position permet au flux d’air de se propager vers la zone adjacente plutôt que d’être immédiatement arrêté par un meuble ou une cloison.
Le positionnement au-dessus de la porte procure également plusieurs avantages :
- il utilise une surface murale rarement occupée;
- il conserve les murs plus larges pour le mobilier et le rangement;
- il aide à projeter l’air dans l’axe du corridor;
- il ne réduit pas la largeur utile du passage;
- il rend l’appareil moins dominant dans le décor.
Cette solution demande néanmoins beaucoup de précision. Une unité placée trop bas aurait pu gêner l’ouverture de la porte ou donner une impression d’encombrement. Installée trop haut, elle aurait pu manquer d’espace pour aspirer correctement l’air par sa partie supérieure.
Nous avons donc recherché un équilibre entre la hauteur de l’appareil, son dégagement supérieur, son accessibilité et le mouvement de la porte située en dessous.
Une proximité inhabituelle avec une porte coulissante sur rail

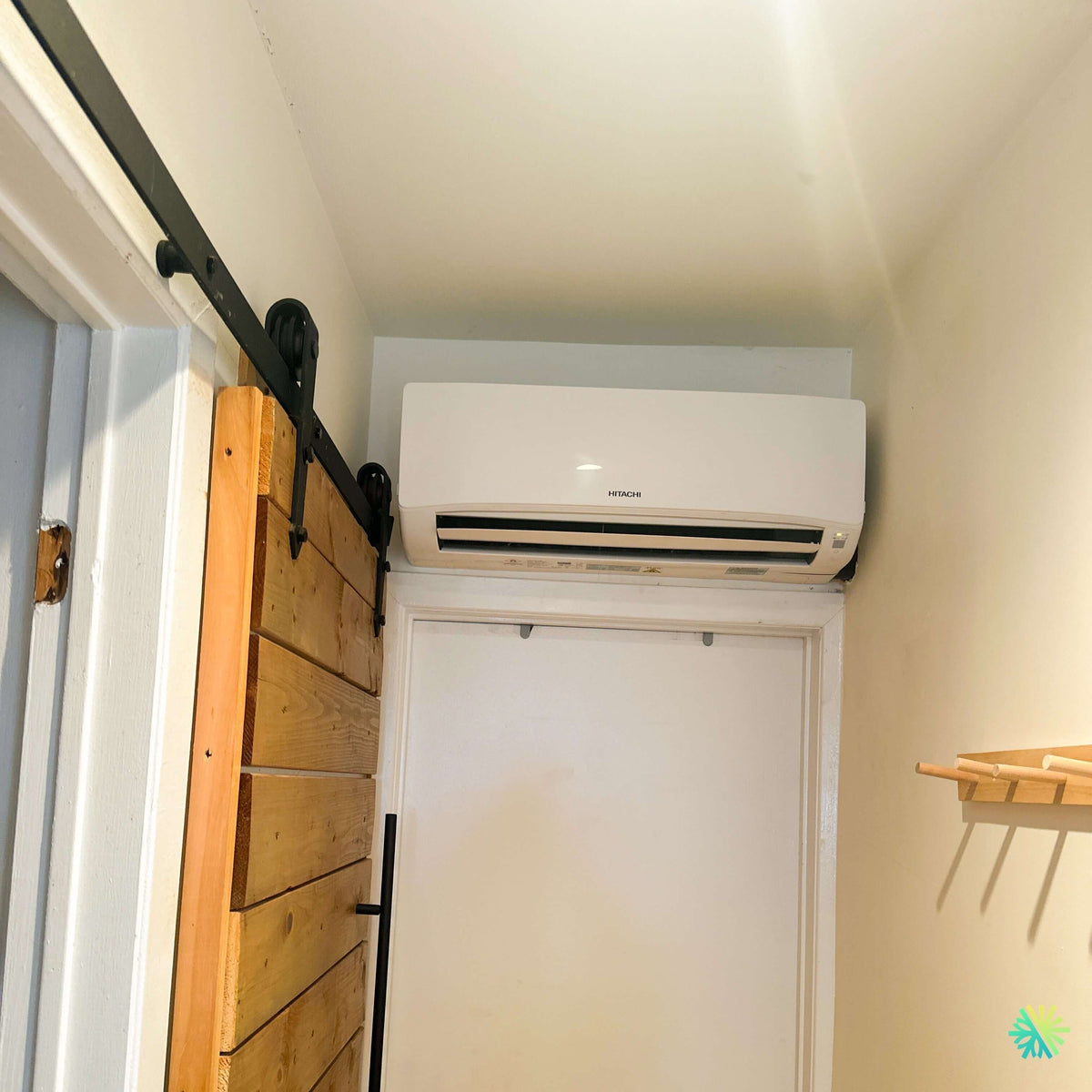

La photographie montre une grande porte coulissante en bois installée à gauche de la thermopompe. Son rail métallique, ses roulettes et ses butées occupent une partie importante de la zone supérieure du mur.
Cette configuration imposait une vérification minutieuse du mouvement complet de la porte. Il ne suffisait pas de constater que la porte était éloignée de l’unité en position fermée. Nous devions nous assurer que :
- les roulettes ne pouvaient pas frapper le cabinet;
- la poignée ne créait aucune interférence;
- la porte ne bloquait pas le débit d’air lorsqu’elle était déplacée;
- les vibrations du rail ne se transmettaient pas à la plaque de montage;
- l’accès à l’unité restait possible lorsque la porte était ouverte;
- les techniciens pourraient encore enlever le panneau avant lors d’un futur entretien CVAC.
Ce type de détail distingue une installation planifiée d’une pose réalisée trop rapidement. Un conflit de quelques millimètres peut devenir un problème quotidien : bruit de contact, égratignures, impossibilité d’ouvrir complètement la porte ou accès insuffisant aux filtres.
Dans ce projet, l’appareil a été positionné suffisamment à droite pour éviter la quincaillerie de la porte coulissante, sans être collé contre le mur latéral.
Une fixation murale exigeante dans une petite alcôve
La plaque de montage constitue la base de toute unité intérieure murale. Même si elle disparaît derrière le cabinet après l’installation, elle doit être parfaitement alignée et solidement ancrée.
L’alcôve de cette résidence d’Outremont présente plusieurs lignes visuelles : le plafond, le cadre de porte, le mur latéral et le rail noir de la porte coulissante. Or, ces éléments ne sont pas nécessairement parfaitement parallèles.
Nous ne pouvons donc pas simplement aligner la thermopompe sur le plafond ou sur le cadre de porte. Nous devons installer la plaque selon le niveau réel afin d’assurer le fonctionnement correct du bac de condensat.
Une unité légèrement inclinée peut provoquer :
- une accumulation d’eau dans une extrémité du bac;
- un drainage lent;
- des bruits d’écoulement;
- des odeurs;
- une fuite sur le mur;
- des dommages à la finition située au-dessus de la porte.
La grande plaque d’installation de la série airHome 400 facilite le positionnement, tandis que ses panneaux latéraux amovibles donnent accès aux raccordements et au drain. Le fabricant prévoit aussi un bac de récupération amovible et un raccord de drainage pouvant être orienté vers la gauche ou vers la droite, des caractéristiques utiles lorsque l’espace de travail est restreint.
Le drainage au-dessus d’une porte : aucune marge pour l’improvisation
Le drain de condensat mérite une attention particulière dans cette installation. En climatisation, l’unité retire l’humidité de l’air intérieur. Cette eau s’accumule dans le bac, puis doit s’évacuer par gravité ou, lorsque la configuration l’impose, au moyen d’une pompe à condensat.
Une fuite dans un espace ordinaire est déjà problématique. Au-dessus d’une porte, elle pourrait rapidement atteindre :
- le cadre;
- le panneau de porte;
- le plancher du corridor;
- la peinture;
- le mur adjacent;
- le mécanisme de la porte coulissante.
Nous devons donc vérifier la pente sur toute la longueur du drain et nous assurer qu’aucune section n’est pincée derrière l’appareil.
Lorsque les conduites traversent directement le mur derrière l’unité, la pénétration doit présenter une légère inclinaison vers l’extérieur. Si le parcours doit plutôt continuer horizontalement à l’intérieur, chaque changement de direction doit être planifié pour maintenir un écoulement fiable.
Avant de terminer le chantier, nous procédons à une mise à l’épreuve du drainage. Il ne suffit pas de supposer que l’eau s’écoulera parce que le tuyau semble incliné. Le fonctionnement doit être vérifié concrètement.
Une installation sans conduites apparentes dans le passage
L’un des résultats les plus importants de ce projet est l’absence de tuyauterie visible dans le corridor. L’appareil semble intégré directement au mur, sans cache-tuyaux descendant près du cadre de porte.
Cette finition est particulièrement avantageuse dans un passage étroit, où une moulure supplémentaire aurait pu rendre l’espace visuellement chargé ou créer un obstacle près de la porte.
Derrière cette apparence simple se trouvent plusieurs composants :
- deux conduites frigorifiques isolées;
- un câble de communication;
- l’alimentation requise selon la configuration;
- un drain de condensat;
- le scellement de la pénétration;
- les raccords flare;
- l’isolation des connexions.
Le rayon de courbure des conduites doit être respecté. Une conduite de cuivre pliée trop brusquement peut s’écraser partiellement, restreindre la circulation du réfrigérant ou créer une faiblesse mécanique.
Dans un espace aussi compact, nous préparons donc le faisceau de conduites avant d’enclencher définitivement l’unité sur sa plaque.
Une thermopompe qui doit rester accessible malgré l’espace réduit
Une installation ne doit pas seulement fonctionner le jour de sa mise en service. Elle doit aussi permettre les inspections, les nettoyages et les réparations futures.
La série Hitachi airHome 400 possède plusieurs caractéristiques conçues pour simplifier l’entretien, notamment :
- des couvercles latéraux amovibles;
- un panneau avant pouvant être retiré avec peu de vis;
- un bac de récupération amovible;
- un support de moteur de ventilateur accessible;
- une large zone d’aspiration;
- des sondes placées pour une lecture plus précise.
Dans cette alcôve d’Outremont, nous devions conserver suffisamment d’espace pour ouvrir le panneau avant et retirer les filtres. La proximité du plafond et du mur de droite ne devait pas transformer un nettoyage simple en intervention complexe.
Il faut également tenir compte de la porte coulissante. Lors d’un entretien, celle-ci peut être déplacée afin d’améliorer l’accès, mais elle ne doit pas bloquer complètement la zone de travail.
La gamme Hitachi airHome 400 et ses principales performances
La Hitachi airHome 400 est une thermopompe murale à technologie Inverter offerte dans plusieurs capacités, de 9 000 à 36 000 BTU/h. La capacité exacte de l’unité photographiée ne peut pas être confirmée uniquement à partir de son cabinet extérieur; elle doit être vérifiée sur la plaque signalétique ou dans les documents du projet.
Selon la combinaison sélectionnée, la gamme offre notamment :
- un rendement en climatisation pouvant atteindre 20,0 TRÉS2;
- un rendement de chauffage pouvant atteindre 9,2 CPSC2 en région 4;
- une certification ENERGY STAR pour certaines combinaisons;
- un fonctionnement avec le réfrigérant R32;
- une plage de chauffage annoncée jusqu’à environ -20,5 °C;
- un fonctionnement intérieur à partir de 29 dB(A) pour certains modèles;
- des capacités nominales de climatisation de 9 000 à 33 000 BTU/h selon les combinaisons présentées;
- des capacités de chauffage nominales de 10 000 à 35 000 BTU/h.
La sélection ne doit toutefois jamais se limiter à choisir le plus gros appareil pouvant entrer au-dessus de la porte. Une capacité excessive peut provoquer des cycles trop courts et réduire la qualité de la déshumidification. Une capacité insuffisante peut obliger la thermopompe à fonctionner continuellement sans atteindre le confort attendu.
Comment nous déterminons la capacité adaptée à une résidence d’Outremont
Les bâtiments d’Outremont sont très variés. On y retrouve des maisons unifamiliales, des duplex, des appartements, des copropriétés et des propriétés plus anciennes ayant subi plusieurs rénovations.
Pour dimensionner une thermopompe murale à Outremont, nous analysons notamment :
- la superficie réellement desservie;
- la hauteur des plafonds;
- l’état de l’isolation;
- le type de fenêtres;
- l’exposition solaire;
- le nombre de murs extérieurs;
- la circulation entre les pièces;
- l’étage où l’appareil est installé;
- la présence d’un escalier ouvert;
- les autres sources de chauffage.
Le fait qu’une unité soit installée dans un corridor peut aider à répartir l’air, mais ne garantit pas que toutes les pièces fermées recevront la même quantité de chauffage ou de climatisation.
Les portes intérieures, les angles et les cloisons influencent beaucoup la circulation. Il faut donc expliquer clairement au propriétaire quelle zone sera traitée directement et quelles pièces dépendront d’un transfert d’air indirect.
La technologie Inverter dans un espace étroit
La technologie Vector DC Inverter permet au compresseur de modifier sa vitesse selon la demande. Cette modulation est particulièrement appréciable dans les logements où l’appareil se trouve près d’une zone de circulation ou d’une pièce régulièrement occupée.
Au lieu de démarrer constamment à pleine capacité, la thermopompe peut ralentir une fois la température souhaitée atteinte. Cela contribue à maintenir un fonctionnement plus stable.
Les avantages comprennent :
- moins de variations de température;
- une diffusion plus régulière;
- moins de démarrages brusques;
- un niveau sonore mieux contrôlé;
- une consommation adaptée à la demande réelle;
- une meilleure gestion de l’humidité en été.
Dans cette installation, le volet inférieur est ouvert et dirige l’air vers l’avant. En climatisation, le flux peut être orienté de manière plus horizontale pour traverser le passage. En chauffage, une orientation vers le bas permet de ramener l’air chaud vers la zone occupée.
FrostWash et Mold Guard pour l’entretien de l’unité intérieure
La Hitachi airHome 400 intègre la fonction FrostWash, qui utilise un cycle de gel et de fonte pour aider à retirer certaines impuretés présentes sur l’échangeur intérieur.
La fonction Mold Guard aide pour sa part à assécher les composants internes après certains cycles de climatisation. Le système fait circuler de l’air et chauffe l’échangeur selon les conditions de fonctionnement afin de réduire l’humidité résiduelle.
Ces fonctions sont intéressantes dans une résidence montréalaise où la thermopompe peut fonctionner longtemps pendant les périodes chaudes et humides. Elles ne remplacent toutefois pas :
- le nettoyage des filtres;
- l’inspection du bac de condensat;
- la vérification du drain;
- le nettoyage du ventilateur;
- un entretien CVAC professionnel lorsque nécessaire.
Une fonction autonettoyante ne peut pas corriger un drain obstrué ni retirer une accumulation importante déjà présente dans la roue de ventilation.
Filtration PM2.5 et qualité de l’air
La série airHome 400 comprend un filtre purificateur à charbon actif PM2.5 ainsi qu’un préfiltre en acier inoxydable.
Ces éléments peuvent contribuer à capter certaines particules et à réduire des odeurs, mais leur efficacité dépend directement de leur entretien.
Dans un passage situé près de plusieurs pièces, l’appareil peut aspirer :
- de la poussière provenant du plancher;
- des fibres textiles;
- des poils d’animaux;
- des particules produites pendant des rénovations;
- des résidus déplacés par l’ouverture des portes.
Nous recommandons donc de vérifier régulièrement les filtres, surtout durant la première saison d’utilisation. Un filtre obstrué réduit le débit d’air et oblige l’appareil à travailler dans des conditions moins favorables.
Les leçons pratiques de cette installation Hitachi à Outremont
Cette réalisation démontre qu’un emplacement difficile ne doit pas mener à une installation improvisée. Au contraire, plus l’espace est restreint, plus la préparation doit être rigoureuse.
Les erreurs que nous voulions absolument éviter
Dans une configuration semblable, les erreurs les plus courantes seraient :
- installer l’unité sans vérifier le déplacement complet de la porte coulissante;
- placer le cabinet trop près du plafond;
- bloquer l’accès aux filtres;
- suivre le cadre de porte plutôt que le niveau réel;
- diriger l’air directement contre un mur rapproché;
- pincer le drain derrière l’appareil;
- courber excessivement les conduites de cuivre;
- fixer la plaque dans une surface insuffisamment solide;
- laisser la pénétration murale non scellée;
- oublier l’accès nécessaire à un futur technicien.
Nous devions également éviter qu’une vibration de l’appareil se transmette au cadre de porte ou au rail métallique. Les éléments mobiles et la thermopompe devaient rester mécaniquement indépendants.
Une mise en service complète avant de quitter le chantier
Après l’installation, nous vérifions le système dans ses différents modes. Cette étape comprend notamment :
- le démarrage en climatisation;
- le démarrage en chauffage lorsque les conditions le permettent;
- la réponse de la télécommande;
- le mouvement des déflecteurs;
- les différentes vitesses du ventilateur;
- l’écoulement du condensat;
- l’absence de vibration anormale;
- la stabilité du cabinet sur sa plaque;
- la température de l’air soufflé;
- l’absence de bruit de contact avec les portes ou les murs voisins.
Le propriétaire reçoit également les explications essentielles sur le réglage de la température, l’utilisation du mode automatique, l’entretien des filtres et le fonctionnement du dégivrage en hiver.
Une solution adaptée aux bâtiments complexes du Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes murales à Outremont, à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Plusieurs projets présentent des contraintes comparables : corridors étroits, portes coulissantes, plafonds inclinés, murs anciens, moulures, escaliers, balcons ou parcours frigorifiques difficiles.
Cette installation de la Hitachi airHome 400 montre comment un espace au-dessus d’une porte peut devenir un emplacement fonctionnel lorsque chaque dégagement est vérifié avec précision.
Le résultat final est sobre : aucune conduite apparente dans le passage, aucune perte d’espace au sol et aucun conflit avec la porte coulissante. Derrière cette intégration discrète se trouvent cependant une fixation structurelle, un drainage contrôlé, un parcours frigorifique préparé avec soin et une mise en service complète.
