Installation d’une thermopompe murale Hitachi airHome 400 dans une chambre à Senneville, dans l’ouest de Montréal

Un positionnement précis au-dessus de la zone de couchage pour préserver l’espace et éviter les courants d’air directs

Cette installation d’une thermopompe murale Hitachi airHome 400 à Senneville a été réalisée dans une chambre où l’emplacement de l’unité intérieure devait répondre à plusieurs objectifs à la fois : maintenir une température stable pendant la nuit, préserver l’espace mural disponible, respecter les éléments décoratifs existants et éviter que le jet d’air soit dirigé directement vers les occupants.

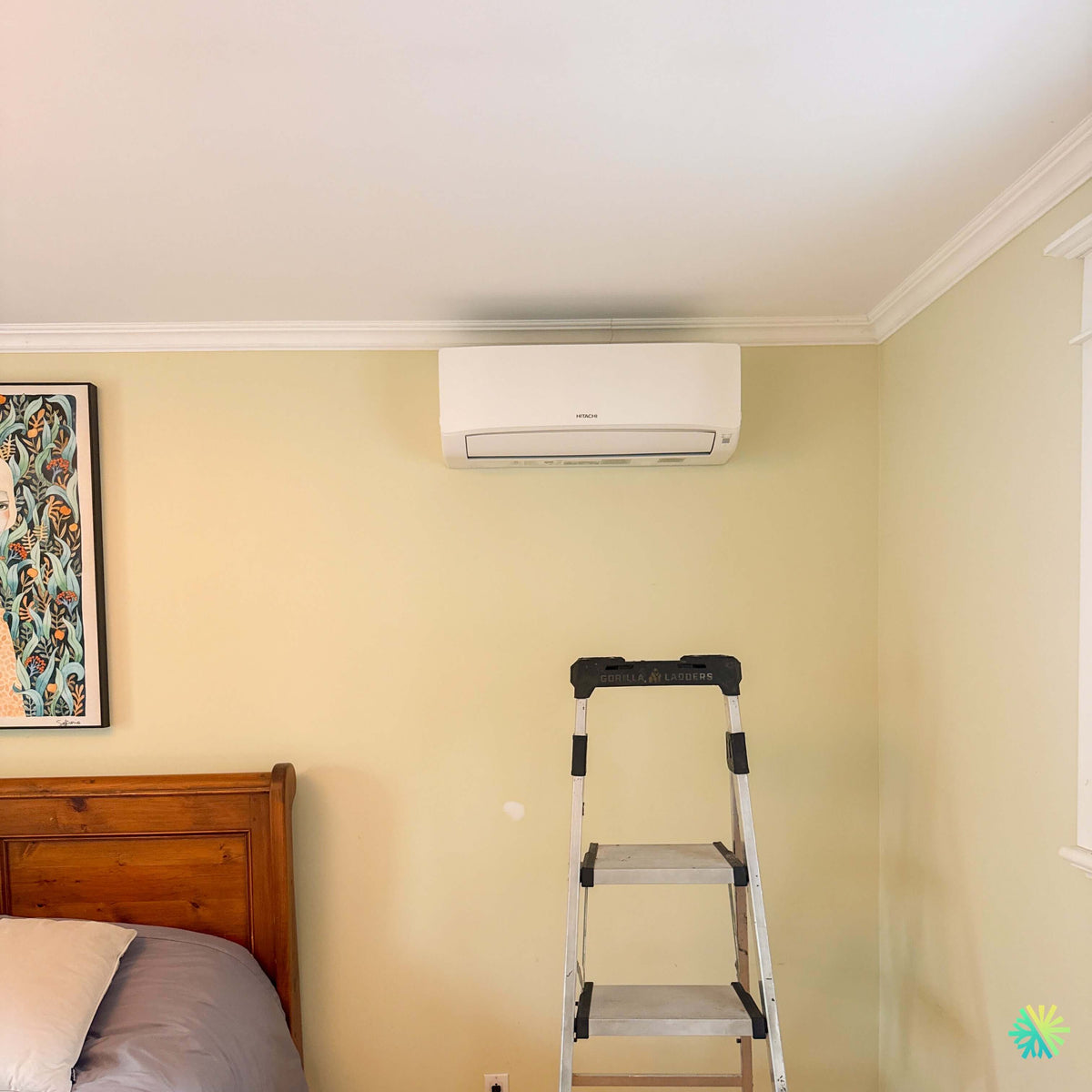

La photo prise à la fin de notre intervention montre une unité Hitachi installée en hauteur, sur le mur adjacent au lit. Une fenêtre se trouve sur le côté droit, tandis qu’un tableau et une tête de lit en bois occupent la partie gauche de la pièce. Les moulures de plafond créent une ligne architecturale marquée qu’il fallait conserver visuellement. L’unité a donc été placée au centre de la portion libre du mur, assez haut pour diffuser l’air dans la chambre, mais avec le dégagement nécessaire pour son aspiration et son entretien.

L’escabeau encore présent devant l’appareil témoigne de la phase finale du travail : vérification du boîtier, retrait des protections, contrôle du volet, mise en service et inspection de la finition. Pour nous, une installation CVAC n’est pas terminée dès que la thermopompe démarre. Nous vérifions également son comportement réel dans la pièce, son niveau sonore et la direction du soufflage.

Pourquoi une chambre exige plus de précision qu’une aire ouverte

Dans un salon ou une grande aire commune, une légère variation dans l’orientation du jet d’air est souvent moins perceptible. Dans une chambre, quelques degrés dans l’angle du volet peuvent faire la différence entre un confort stable et un courant d’air gênant pendant toute la nuit.

Pour cette installation à Senneville, nous avons tenu compte de plusieurs éléments visibles dans la pièce :

• la position du lit;
• la hauteur de la tête de lit;
• la fenêtre située à droite;
• les moulures au plafond;
• l’espace nécessaire pour ouvrir le panneau avant;
• la portée du soufflage;
• la circulation de l’air lorsque la porte de la chambre est ouverte;
• l’emplacement futur des meubles et des objets décoratifs.

L’unité n’a pas été placée directement au-dessus du centre du lit. Ce choix réduit le risque que l’air froid ou chaud soit projeté constamment vers le visage ou le haut du corps des occupants.

Nous avons également évité de l’installer trop près de la fenêtre. Les variations de température près du vitrage pourraient influencer la sonde interne et provoquer un fonctionnement moins représentatif de la température réellement ressentie dans la chambre.

Une unité intérieure centrée dans la zone murale réellement disponible

L’image montre que le mur n’était pas entièrement libre. À gauche, une œuvre encadrée occupe une partie de l’espace. Plus bas, la tête de lit en bois limite les possibilités de positionnement. À droite, la fenêtre et ses moulures réduisent également la largeur utilisable.

Dans ce contexte, le centrage ne signifie pas nécessairement placer l’appareil au centre géométrique du mur. Il faut plutôt le centrer dans la zone fonctionnelle disponible, tout en conservant les dégagements requis.

Cette distinction est importante. Une thermopompe peut sembler légèrement décalée lorsqu’on observe l’ensemble du mur, mais être parfaitement positionnée par rapport :

• à la circulation de l’air;
• aux obstacles;
• au mobilier;
• au parcours des conduites;
• au point de sortie extérieur;
• à la structure interne du mur.

Avant le percement, nous vérifions aussi la présence possible de montants, de fils électriques ou d’autres éléments dissimulés. Dans une résidence bien finie comme celle-ci, la précision du percement est essentielle afin de ne pas endommager les moulures, la peinture ou les surfaces environnantes.

Une installation haute, mais sans bloquer l’aspiration supérieure

La Hitachi airHome 400 aspire l’air principalement par sa partie supérieure. Une distance insuffisante sous le plafond peut donc limiter son débit.

La photo montre que l’unité est installée sous une moulure décorative. Cette moulure crée une limite claire : l’appareil devait rester assez bas pour aspirer librement, mais assez haut pour conserver l’espace mural et projeter l’air efficacement.

Un appareil collé au plafond peut entraîner :

• une aspiration restreinte;
• un bruit de ventilation plus élevé;
• une perte de rendement;
• une accumulation plus rapide de poussière;
• un retrait difficile des filtres;
• une ouverture incomplète du panneau avant.

Nous planifions donc le dégagement en fonction des exigences du fabricant et de la forme réelle du plafond. Une moulure n’est pas seulement un élément esthétique; elle peut modifier l’espace utile au-dessus de la thermopompe.

L’importance du volet dans une installation près d’un lit

En climatisation, l’air froid descend naturellement. Dans une chambre, nous cherchons généralement à le projeter vers la partie libre de la pièce plutôt que directement sur les occupants.

En chauffage, l’orientation peut être ajustée davantage vers le bas pour favoriser la distribution de la chaleur près du plancher.

Le réglage final dépend donc de la saison :

En mode climatisation

Nous privilégions un jet plus horizontal afin que l’air traverse la pièce avant de redescendre doucement.

En mode chauffage

Nous dirigeons davantage le volet vers le bas pour limiter l’accumulation de chaleur près du plafond.

Pendant la nuit

Une vitesse de ventilation réduite et un angle moins direct contribuent à maintenir le confort sans sensation de courant d’air.

La fonction GoodSleep de la Hitachi airHome 400 peut aussi ajuster progressivement la température et réduire la vitesse du ventilateur pendant la nuit. Cette fonction est particulièrement pertinente dans une chambre comme celle de cette installation à Senneville.

Une gamme de 9 000 à 36 000 BTU/h

La Hitachi airHome 400 est offerte dans plusieurs capacités afin de répondre à des besoins variés. La gamme comprend des configurations nominales de 9 000, 12 000, 18 000, 24 000 et 36 000 BTU/h, ainsi qu’une version de 12 000 BTU alimentée en 115 V.

La photographie ne permet pas de confirmer le numéro de modèle précis. Nous évitons donc d’attribuer une capacité exacte uniquement selon les dimensions apparentes de l’unité intérieure.

Dans une chambre, le dimensionnement doit être particulièrement rigoureux. Une unité trop grande pourrait atteindre rapidement la température demandée, puis s’arrêter avant d’avoir suffisamment déshumidifié l’air.

Une unité trop petite pourrait fonctionner constamment pendant les journées chaudes et demeurer incapable de maintenir la température souhaitée.

Nous évaluons notamment :

1. la superficie de la chambre;
2. la hauteur du plafond;
3. l’orientation de la fenêtre;
4. la qualité du vitrage;
5. le niveau d’isolation;
6. le nombre de murs extérieurs;
7. la présence d’un étage supérieur ou d’un toit;
8. l’ouverture vers le corridor;
9. le nombre habituel d’occupants;
10. la contribution attendue au chauffage hivernal.

Pourquoi la fenêtre influence le dimensionnement et le positionnement

La fenêtre visible à droite de la photo constitue un élément important du calcul thermique.

En été, une fenêtre exposée au soleil peut ajouter une charge de climatisation significative. En hiver, elle représente souvent une zone de perte de chaleur plus importante que le mur isolé.

Le positionnement de la thermopompe doit donc permettre à l’air traité de compenser ces variations sans que la sonde soit constamment influencée par le vitrage.

Nous évitons également de souffler directement vers un rideau. Un rideau peut :

• être aspiré vers le haut de l’appareil;
• bloquer partiellement le débit;
• vibrer sous l’effet du soufflage;
• retenir la poussière près des filtres;
• réduire la circulation dans la pièce.

L’emplacement choisi conserve une séparation raisonnable entre l’unité et la fenêtre, tout en assurant une couverture efficace de la chambre.

Technologie Vector DC Inverter pour un confort plus stable

La Hitachi airHome 400 utilise une technologie Vector DC Inverter. Cette technologie permet au compresseur d’ajuster sa vitesse selon les besoins réels plutôt que de fonctionner uniquement à pleine capacité.

Dans une chambre, cette modulation est importante pour plusieurs raisons :

• la température varie moins brusquement;
• les cycles marche-arrêt sont réduits;
• le bruit demeure plus constant;
• le débit d’air peut être plus doux;
• la consommation est mieux adaptée à la demande.

Lorsque la chambre est chaude, le système peut augmenter temporairement sa capacité. Une fois la consigne atteinte, il ralentit afin de maintenir la température avec moins de fluctuations.

Cela évite l’alternance fréquente entre une pièce trop froide et une remontée rapide de la température.

Un rendement saisonnier pouvant atteindre un TRÉS2 de 20,0

La gamme airHome 400 présente un TRÉS2 pouvant atteindre 20,0 selon le modèle. Les autres capacités affichent des rendements saisonniers différents, notamment 19,5, 19,0 ou 18,3.

Le TRÉS2 représente le rendement saisonnier en climatisation. Plus sa valeur est élevée, plus l’appareil peut fournir de climatisation pour une quantité donnée d’électricité, dans les conditions normalisées d’essai.

Pour une résidence de Senneville, ce rendement peut contribuer à réduire l’utilisation d’un climatiseur moins efficace ou de solutions temporaires comme les climatiseurs de fenêtre.

Il faut toutefois considérer l’ensemble des performances :

• le rendement en climatisation;
• le COP en chauffage;
• la capacité à basse température;
• la modulation minimale;
• le niveau sonore;
• la qualité de l’installation.

Une excellente fiche technique ne peut pas compenser une mauvaise mise sous vide, un drain mal conçu ou une capacité inadéquate.

Chauffage jusqu’à environ -20,5 °C

Les modèles de la gamme airHome 400 sont conçus pour fonctionner en chauffage jusqu’à environ -20,5 °C.

Cette plage permet à la thermopompe de fournir une contribution importante au chauffage pendant l’hiver. Dans une chambre, cela peut réduire le recours aux plinthes électriques et améliorer la rapidité avec laquelle la pièce atteint une température confortable.

La capacité disponible diminue cependant lorsque la température extérieure descend. Les données Hitachi indiquent notamment les capacités nominales suivantes à -8 °C :

• 6 500 BTU/h pour le modèle nominal de 9 000 BTU;
• 8 400 BTU/h pour le modèle nominal de 12 000 BTU;
• 13 300 BTU/h pour le modèle nominal de 18 000 BTU;
• 17 500 BTU/h pour le modèle nominal de 24 000 BTU;
• 25 200 BTU/h pour le modèle nominal de 36 000 BTU.

Ces valeurs doivent être comparées aux pertes de chaleur de la pièce et non seulement à sa superficie.

Un niveau sonore à partir de 29 dB(A)

Les configurations compactes de 9 000 et 12 000 BTU peuvent atteindre un niveau intérieur de 29 dB(A) en mode silencieux. Cette caractéristique est particulièrement appréciable dans une chambre.

Le niveau sonore réel dépend cependant de plusieurs facteurs :

• la vitesse sélectionnée;
• la capacité du modèle;
• l’état des filtres;
• la fixation de la plaque;
• la disposition des conduites;
• l’acoustique de la pièce;
• la proximité du plafond;
• la présence de vibrations.

Dans cette installation à Senneville, nous avons vérifié que le boîtier ne touchait pas la moulure et qu’aucune conduite n’exerçait de pression à l’arrière de l’appareil.

Une vibration minime peut devenir perceptible la nuit, lorsque la maison est silencieuse. La mise en service acoustique est donc aussi importante que la vérification du froid ou de la chaleur.

Une installation pensée pour le confort nocturne, l’entretien et la durabilité

FrostWash pour aider à maintenir l’échangeur propre

La technologie FrostWash utilise un cycle de gel et de fonte sur l’échangeur intérieur. Les impuretés captées sont ensuite évacuées avec l’eau produite.

Cette fonction aide à préserver la performance du débit d’air. Elle est particulièrement pertinente dans une chambre, où les textiles, la literie et la poussière peuvent augmenter la quantité de particules en suspension.

FrostWash ne remplace toutefois pas l’entretien manuel. Les composants suivants doivent toujours être surveillés :

• les préfiltres;
• la turbine;
• les volets;
• le bac de condensat;
• les surfaces internes.

Un filtre encrassé réduit le débit, augmente le bruit et peut diminuer le confort.

Mold Guard pour réduire l’humidité interne

Après une période de climatisation, l’échangeur intérieur demeure humide. La fonction Mold Guard fait circuler l’air dans l’appareil et peut chauffer le serpentin afin de réduire l’humidité résiduelle.

Cette fonction contribue à limiter les conditions favorables aux odeurs et à la formation de moisissures.

Elle ne peut toutefois pas retirer une contamination déjà installée. Lorsque la turbine ou le bac est fortement encrassé, un entretien CVAC professionnel demeure nécessaire.

Filtre PM2.5 et charbon actif

La Hitachi airHome 400 comprend un préfiltre en acier inoxydable et un filtre purificateur au charbon actif destiné aux particules PM2.5.

Dans une chambre, ce type de filtration peut contribuer à réduire une partie des particules en circulation et certaines odeurs.

Il faut cependant préciser qu’une thermopompe murale ne remplace pas :

• un échangeur d’air;
• un système central de filtration;
• une ventilation adaptée;
• un purificateur spécialisé lorsque requis.

Elle traite principalement l’air de la zone où elle fonctionne.

Un appareil conçu pour faciliter l’entretien

La documentation Hitachi présente plusieurs éléments destinés à simplifier l’installation et l’accès technique :

• couvercles latéraux amovibles;
• raccord de drain possible à gauche ou à droite;
• bac de récupération amovible;
• support de moteur de ventilateur amovible;
• grande plaque d’installation;
• couvercle avant démontable avec peu de vis;
• zone d’aspiration agrandie;
• placement précis des sondes.

Ces caractéristiques sont importantes dans une chambre, où l’unité est installée en hauteur et au-dessus de mobilier.

Le panneau doit pouvoir être ouvert sans déplacer le lit ni retirer les moulures. Les filtres doivent également rester accessibles à l’occupant.

Le drain de condensat : un point critique près d’un lit

L’eau produite en mode climatisation doit être évacuée de façon fiable.

Un drain mal incliné peut provoquer :

• des bruits de ruissellement;
• une accumulation dans le bac;
• un refoulement;
• une odeur d’humidité;
• un écoulement sur le mur;
• des dommages au mobilier ou à la literie.

Dans une chambre, le risque de dommage est particulièrement important puisque l’appareil se trouve souvent au-dessus d’un lit, d’une commode ou d’un bureau.

Nous réalisons donc un test d’écoulement avant de terminer l’installation. L’eau doit quitter rapidement l’unité sans fuite ni stagnation.

Une installation au réfrigérant R32

La Hitachi airHome 400 fonctionne au réfrigérant R32. Son installation exige des outils appropriés et une procédure rigoureuse.

Notre mise en service comprend notamment :

1. la préparation et l’isolation des conduites;
2. la création de raccords évasés propres;
3. le serrage au couple;
4. l’épreuve d’étanchéité;
5. la mise sous vide;
6. le contrôle de la stabilité du vide;
7. l’ouverture des valves;
8. le test en climatisation;
9. le test en chauffage;
10. la vérification du drain et du niveau sonore.

Ces étapes ne sont pas visibles sur la photo finale, mais elles jouent un rôle déterminant dans la fiabilité de la thermopompe.

Des exigences électriques différentes selon la capacité

La majorité des modèles airHome 400 fonctionnent sur une alimentation de 208-230 V. Une configuration de 12 000 BTU est également disponible en 115 V.

Les exigences de protection varient selon le modèle :

• 15 A pour certaines configurations de 9 000 et 12 000 BTU;
• 25 A pour les modèles de 18 000 et 24 000 BTU;
• 40 A pour le modèle de 36 000 BTU;
• 30 A pour la version de 12 000 BTU en 115 V.

Nous vérifions toujours la plaque signalétique avant de déterminer le disjoncteur et le calibre du câble.

Wi-Fi et commande murale disponibles en option

L’adaptateur airCloud Go peut être ajouté pour permettre le contrôle à distance par téléphone, la programmation hebdomadaire et certaines commandes vocales compatibles.

Une commande murale airPoint Room H700 est aussi offerte en option.

Pour une chambre, le contrôle Wi-Fi peut être pratique afin de :

• ajuster la température avant le coucher;
• démarrer la climatisation avant le retour à la maison;
• créer un horaire nocturne;
• réduire le chauffage pendant une absence;
• vérifier le fonctionnement sans entrer dans la pièce.

Les erreurs à éviter dans une installation de chambre

Souffler directement sur le lit

Un courant d’air continu peut perturber le sommeil, même lorsque la température générale est correcte.

Installer l’unité trop près de la moulure

Cela peut bloquer l’aspiration et rendre l’entretien difficile.

Placer la sonde trop près d’une fenêtre

La température mesurée risque de ne pas représenter celle du reste de la pièce.

Négliger l’accès aux filtres

Une unité impossible à ouvrir sera moins bien entretenue.

Choisir une capacité trop élevée

Un cycle trop court réduit la déshumidification et crée des variations de confort.

Oublier le mobilier futur

Le lit ou une grande armoire peut être déplacé et finir sous le jet d’air. Le positionnement doit tenir compte de l’aménagement probable à long terme.

Une réalisation AirGreen adaptée au caractère résidentiel de Senneville

Cette installation de thermopompe murale Hitachi airHome 400 à Senneville montre comment une unité peut être intégrée dans une chambre sans compromettre l’aménagement existant.

L’appareil est installé en hauteur, entre une œuvre encadrée et une fenêtre, au-dessus d’une portion libre du mur. Il respecte les moulures, préserve l’espace au sol et évite un soufflage direct au centre du lit.

Chez AirGreen, nous réalisons des installations de thermopompes murales à Senneville, Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Chaque projet est planifié selon la configuration réelle de la pièce plutôt qu’à partir d’un modèle d’installation uniforme.

Dans une chambre, nous accordons une attention particulière au silence, à la direction du soufflage, à la déshumidification et à l’accès aux filtres. Ces détails déterminent la qualité du confort ressenti chaque nuit.

Le propriétaire bénéficie maintenant d’un système capable de climatiser la chambre, de réduire l’humidité et de contribuer au chauffage hivernal, tout en conservant une apparence sobre et bien intégrée au décor.
