Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Dorval, dans l’Ouest-de-l’Île de Montréal

Une unité murale intégrée avec précision au-dessus d’une fenêtre, à proximité d’un foyer en brique

Cette installation de thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Dorval présentait un défi intérieur très concret : aménager une unité murale dans une pièce où l’espace disponible était limité par une fenêtre, un plafond relativement bas et un imposant foyer encastré dans un mur de brique.

Dans ce type de projet, la qualité de l’installation ne dépend pas seulement de la marque ou de la performance annoncée de la thermopompe. Le choix exact de l’emplacement influence directement la circulation de l’air, l’accessibilité pour l’entretien, l’apparence finale et le confort ressenti dans la pièce. Notre travail consistait donc à trouver un équilibre entre les contraintes architecturales et les exigences techniques du système.

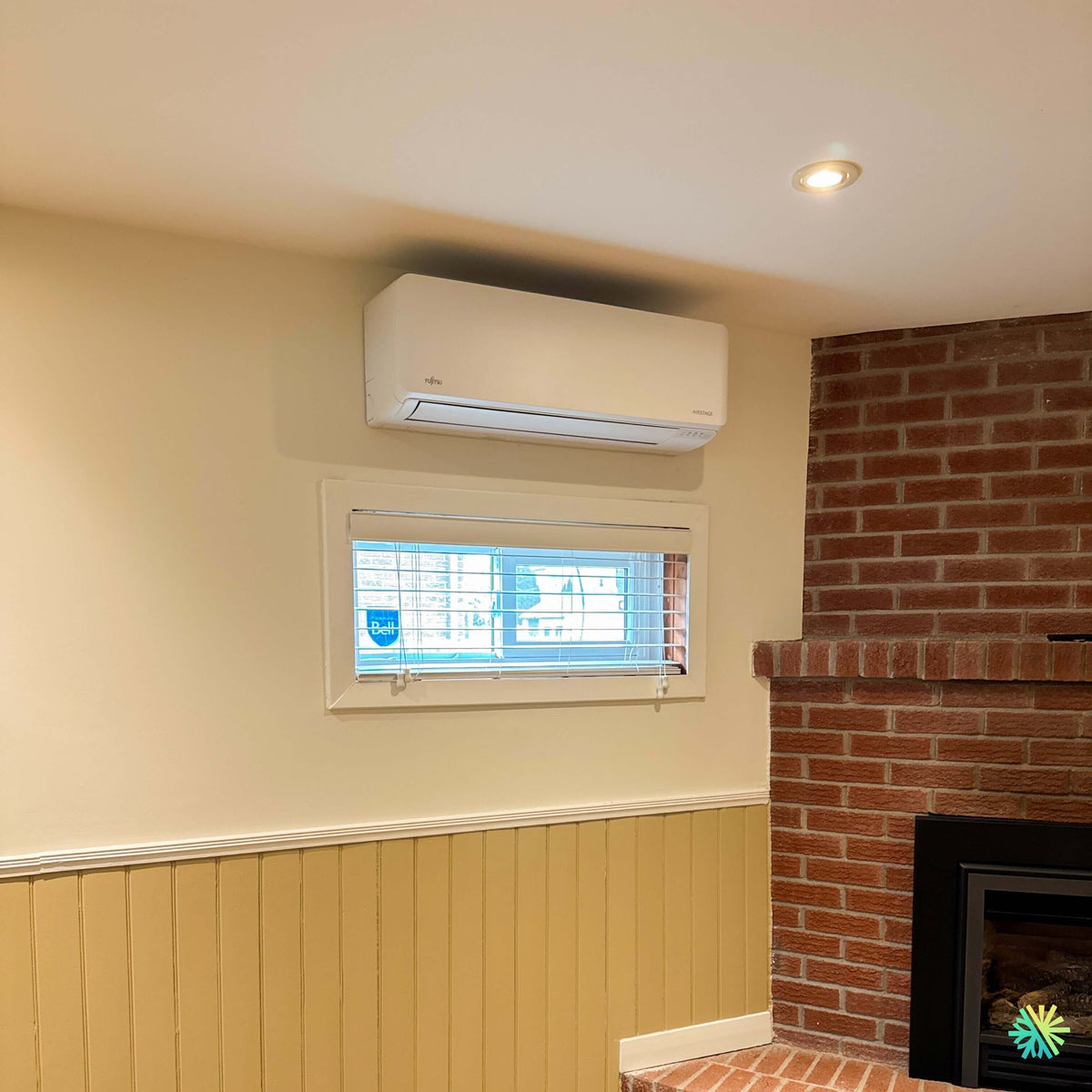

L’unité intérieure Fujitsu visible sur la photo a été installée au-dessus d’une fenêtre horizontale, immédiatement à gauche du foyer. Cette position permet d’utiliser une portion de mur qui aurait autrement été difficile à exploiter, tout en gardant l’appareil suffisamment dégagé du mobilier et des zones de circulation.

Le résultat est une installation CVAC compacte, propre et bien intégrée à la configuration existante de la pièce.

Une thermopompe double zone pour répondre à deux besoins distincts

Une thermopompe double zone utilise une seule unité extérieure pour alimenter deux unités intérieures. Chaque unité est placée dans une zone différente de la propriété et dispose de son propre contrôle de température.

Cette configuration est particulièrement pertinente dans une maison où deux espaces ne réagissent pas de la même façon aux variations de température. À Dorval, plusieurs propriétés comprennent notamment :

• un sous-sol aménagé et un rez-de-chaussée;
• une extension ajoutée à la maison originale;
• une aire familiale séparée des chambres;
• un étage plus chaud en été;
• une pièce avec foyer, dont les gains de chaleur diffèrent du reste du bâtiment.

Dans ce projet, la présence d’un foyer près de l’unité murale devait être considérée dans le choix de l’emplacement. Une pièce équipée d’un foyer peut connaître une hausse rapide de température lorsqu’il fonctionne. La thermopompe ne doit pas être installée de manière à recevoir directement une chaleur excessive ou à mesurer une température qui ne représente pas le confort réel de toute la pièce.

Nous avons donc privilégié une position latérale par rapport au foyer, plutôt qu’une installation directement au-dessus de celui-ci. Cette disposition permet à l’unité Fujitsu de distribuer l’air le long de la pièce tout en réduisant l’influence directe de la chaleur produite par le foyer.

Un emplacement intérieur contraignant, mais exploitable

La photographie montre une unité intérieure installée dans un espace étroit entre le haut de la fenêtre et le plafond. Une telle configuration nécessite une vérification précise des dimensions avant même de commencer les travaux.

Il faut notamment prévoir :

• le dégagement exigé au-dessus de l’appareil;
• l’espace nécessaire pour ouvrir le panneau frontal;
• l’accès aux filtres;
• le passage des conduites frigorifiques;
• l’évacuation des condensats;
• la direction du flux d’air;
• la possibilité de retirer l’appareil pour une réparation future.

L’installation trop près du plafond est une erreur fréquente. L’air de retour entre généralement par le haut de l’unité intérieure. Si cette entrée est obstruée ou trop rapprochée du plafond, la thermopompe peut avoir plus de difficulté à aspirer l’air ambiant. Cela peut réduire son rendement, augmenter le bruit de ventilation ou compliquer le nettoyage des filtres.

Dans le cas de cette installation à Dorval, nous avons exploité la hauteur disponible sans coincer l’appareil contre le plafond. La façade demeure accessible et la sortie d’air inférieure peut diffuser l’air dans la pièce sans être bloquée par le cadre de la fenêtre.

Pourquoi installer l’unité au-dessus de la fenêtre

L’espace situé au-dessus d’une fenêtre peut convenir à une thermopompe murale, à condition que plusieurs conditions soient respectées.

Premièrement, le mur doit offrir une structure capable de supporter solidement la plaque de montage. Deuxièmement, le passage des conduites doit être réalisable sans endommager les éléments structuraux ou le linteau de la fenêtre. Troisièmement, le drain de condensats doit pouvoir conserver une pente adéquate si son évacuation fonctionne par gravité.

Dans cette pièce, l’installation au-dessus de la fenêtre présentait plusieurs avantages :

1. Préserver les murs utilisables pour le mobilier, les tableaux ou les rangements.
2. Éviter d’installer l’unité au-dessus du foyer, où la chaleur pourrait perturber son fonctionnement.
3. Distribuer l’air depuis une position élevée, ce qui favorise une meilleure portée.
4. Limiter l’impact visuel, puisque l’appareil est aligné avec l’ouverture existante.
5. Conserver un dégagement raisonnable devant l’unité, sans meuble haut ni obstacle immédiat.

La proximité de la fenêtre exige néanmoins une finition soignée. L’unité doit être parfaitement nivelée, car une légère inclinaison incorrecte peut nuire à l’évacuation de l’eau de condensation en mode climatisation.

Une intégration esthétique dans une pièce à caractère architectural

Le mur de brique du foyer constitue l’élément visuel dominant de cette pièce. L’objectif n’était pas de dissimuler complètement l’unité intérieure, ce qui est rarement réaliste avec une thermopompe murale, mais de l’intégrer sans déséquilibrer l’aménagement.

Le boîtier blanc Fujitsu se marie naturellement avec le plafond, les moulures et le cadre de fenêtre. Sa forme rectangulaire suit les lignes horizontales déjà présentes dans la pièce. L’appareil ne déborde pas sur la maçonnerie et respecte la séparation entre le mur peint et le foyer de brique.

Ce type de détail est important dans une installation de thermopompe à Dorval, notamment dans les maisons plus anciennes ou rénovées où les matériaux existants ont une forte présence visuelle. Une installation techniquement fonctionnelle peut tout de même sembler improvisée si elle est mal alignée ou installée trop près d’un élément architectural.

Nous portons donc attention à :

• l’alignement avec les fenêtres et les moulures;
• la distance par rapport aux coins;
• la symétrie visuelle;
• le parcours des cache-tuyaux;
• la couleur et la finition des éléments visibles;
• la position de l’appareil par rapport aux sources de chaleur.

Le fonctionnement d’une Fujitsu AIRSTAGE Aquila en multizone

La documentation Fujitsu consacrée aux systèmes AIRSTAGE Aquila de série H indique que la gamme accepte différentes unités extérieures de 18 000, 24 000, 36 000 ou 45 000 BTU/h, selon le nombre de zones et la combinaison choisie. Les modèles peuvent être associés à des unités murales, à des unités à conduits minces, à des cassettes compactes ou à des unités à pression statique moyenne.

Pour une installation double zone, le choix ne consiste donc pas seulement à sélectionner deux unités intérieures et à les raccorder à n’importe quel condenseur. La combinaison doit être autorisée par Fujitsu et validée en fonction des besoins du bâtiment.

Par exemple, la documentation de combinaison présente plusieurs associations possibles avec une unité extérieure à deux ports, incluant des configurations telles que :

• 7 000 + 7 000 BTU;
• 7 000 + 9 000 BTU;
• 7 000 + 12 000 BTU;
• 7 000 + 15 000 BTU;
• 9 000 + 9 000 BTU;
• 9 000 + 12 000 BTU;
• 9 000 + 15 000 BTU;
• 12 000 + 12 000 BTU.

Ces valeurs représentent des combinaisons autorisées, mais elles ne remplacent pas un calcul de charge. Fujitsu précise d’ailleurs que les tableaux de combinaison ne servent pas à sélectionner la capacité thermique du système et recommande l’utilisation de son outil de conception pour valider les équipements de série H.

La capacité exacte des unités installées dans cette résidence de Dorval ne peut pas être confirmée à partir de la photographie seule. Elle doit être vérifiée sur les plaques signalétiques, les numéros de modèle ou le dossier technique du projet. Nous évitons toujours de déduire une capacité uniquement à partir des dimensions apparentes de l’unité murale.

Deux contrôles indépendants, mais un mode commun

Chaque unité intérieure d’un système Fujitsu multizone peut être réglée indépendamment. Les occupants peuvent choisir une température différente dans chaque zone et adapter la ventilation selon l’usage de la pièce.

Il faut toutefois bien comprendre le principe d’un système multizone : les unités intérieures partagent la même unité extérieure. Elles doivent donc fonctionner dans un mode compatible. Fujitsu indique que le système assure le chauffage et la climatisation, mais pas les deux simultanément.

En pratique, cela signifie qu’une unité ne peut pas chauffer pendant que la deuxième demande de la climatisation. Cette contrainte est normale pour ce type de système et ne pose généralement aucun problème dans une résidence, puisque les différentes zones ont habituellement besoin du même mode selon la saison.

Les températures peuvent toutefois être différentes. Une zone peut être réglée à 20 °C et une autre à 22 °C en chauffage, selon les préférences et l’utilisation des pièces.

Une capacité de connexion qui doit être interprétée correctement

Les unités extérieures Fujitsu multizones peuvent accepter une capacité totale d’unités intérieures supérieure à leur capacité nominale, jusqu’à une certaine limite. La documentation mentionne une capacité de connexion pouvant aller jusqu’à 130 %.

Cette possibilité ne signifie pas que le condenseur produira davantage que sa capacité maximale. Fujitsu précise que le dépassement de 100 % de capacité raccordée n’augmente pas la production réelle du système. Lorsque plusieurs unités intérieures demandent leur pleine capacité en même temps, la puissance disponible est répartie entre les zones.

Ce principe est essentiel lors du dimensionnement d’une thermopompe double zone. Une combinaison légèrement surdimensionnée du côté intérieur peut être pertinente lorsque les deux pièces atteignent rarement leur charge maximale au même moment. En revanche, une sélection inadéquate peut entraîner un manque de capacité pendant les périodes de froid intense.

Chez AirGreen, nous considérons donc :

• les pertes thermiques de chaque zone;
• l’exposition des murs extérieurs;
• les dimensions des fenêtres;
• le niveau d’isolation;
• l’usage de la pièce;
• la présence du foyer;
• les températures souhaitées;
• la demande simultanée possible des deux zones.

Les détails techniques qui font la différence dans une installation double zone

Le passage des conduites derrière l’unité murale

L’une des caractéristiques les plus intéressantes de cette installation est la discrétion du raccordement. Aucun long parcours de conduites n’est visible à l’intérieur de la pièce. L’unité semble intégrée directement au mur, sans cache-tuyaux imposant sur le côté.

Pour obtenir ce résultat, il faut planifier précisément le point de sortie des conduites derrière l’appareil. Le perçage doit correspondre à la position de la plaque de montage et permettre le passage :

• des conduites de cuivre;
• de l’isolation;
• du câble de communication;
• de l’alimentation appropriée selon la configuration;
• du tuyau d’évacuation des condensats.

Une ouverture mal positionnée peut obliger l’installateur à déplacer l’unité, à ajouter un coude visible ou à modifier inutilement la finition intérieure.

Le drainage en mode climatisation

En été, l’unité intérieure retire de l’humidité de l’air. Cette eau doit être évacuée de manière continue.

Lorsque le drain fonctionne par gravité, il doit conserver une pente descendante sur tout son parcours. Une contre-pente peut provoquer une accumulation d’eau dans le bac, des bruits de gargouillement, des odeurs ou un écoulement sur le mur.

L’installation au-dessus d’une fenêtre nécessite une attention particulière, car le drain doit contourner ou traverser la structure sans remonter. Lorsque la gravité n’est pas possible, une pompe à condensats peut être utilisée, mais cette solution ajoute une composante mécanique qui doit demeurer accessible pour l’entretien.

La circulation de l’air près du foyer

Une thermopompe murale installée à proximité d’un foyer doit être orientée de façon à éviter une mauvaise lecture de la température ambiante.

Lorsque le foyer fonctionne, l’air près de la maçonnerie peut être beaucoup plus chaud que dans le reste de la pièce. Si la thermopompe détecte uniquement cette poche de chaleur, elle peut réduire sa production trop tôt.

L’appareil installé à Dorval se trouve sur le mur adjacent au foyer, et non directement dans son axe vertical. Cette disposition aide à mieux représenter la température générale de la pièce. Les volets de diffusion peuvent également être ajustés afin d’envoyer l’air vers la zone occupée plutôt que vers la maçonnerie.

Les erreurs à éviter dans une pièce semblable

Pour une installation comparable à Dorval, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, plusieurs erreurs doivent être évitées :

1. Installer l’unité directement au-dessus d’un foyer actif.
2. Réduire excessivement le dégagement au plafond.
3. Bloquer l’ouverture du panneau avec une moulure ou un caisson.
4. Diriger l’air directement vers les occupants assis.
5. Percer sans vérifier le linteau de la fenêtre.
6. Créer une contre-pente dans le drain de condensats.
7. Sélectionner la capacité selon la superficie seulement.
8. Choisir une combinaison multizone non autorisée par le fabricant.
9. Rendre les filtres difficiles à retirer.
10. Négliger l’influence thermique du foyer.

Le chauffage en climat froid avec la série Aquila

La documentation Fujitsu précise que les versions CTEB de la série Aquila peuvent fonctionner efficacement en chauffage jusqu’à -26 °C et en climatisation jusqu’à 50 °C. Elle mentionne également un compresseur entraîné par onduleur, un échangeur à ailettes bleues conçu pour mieux résister à la corrosion et plusieurs protections intégrées pour le compresseur, le moteur du ventilateur et les circuits.

Ces caractéristiques sont particulièrement pertinentes dans la région de Montréal, où une thermopompe doit traverser des périodes de froid soutenu, des cycles de gel et de dégel, de la neige mouillée et des variations rapides de température.

La température minimale de fonctionnement ne doit toutefois pas être confondue avec la capacité disponible à cette température. Pour évaluer la contribution réelle de la thermopompe au chauffage de la maison, il faut consulter les données de performance du modèle extérieur précis et comparer sa capacité à basse température aux pertes thermiques du bâtiment.

Entretien recommandé de l’unité murale

L’emplacement au-dessus de la fenêtre demeure accessible pour l’entretien courant, à condition d’utiliser un escabeau stable.

Les principales tâches à prévoir sont :

• nettoyer les filtres régulièrement;
• maintenir l’entrée d’air supérieure libre;
• vérifier que les volets s’ouvrent normalement;
• observer tout signe d’écoulement;
• faire nettoyer le serpentin intérieur lorsqu’il devient encrassé;
• inspecter le drain de condensats;
• faire vérifier le système si une baisse de performance apparaît.

La présence d’un foyer peut augmenter la quantité de poussière ou de particules dans l’air, selon le type d’appareil et son utilisation. Un nettoyage régulier des filtres aide donc à conserver un débit d’air adéquat.

Un entretien professionnel plus approfondi peut inclure le nettoyage du ventilateur tangentiel, du serpentin, du bac de drainage et de la conduite d’évacuation.

Une réalisation AirGreen adaptée à l’architecture de la maison

Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Dorval montre comment une contrainte architecturale peut être transformée en solution fonctionnelle.

L’espace au-dessus de la fenêtre était limité, le foyer occupait une grande partie du mur voisin et l’unité devait demeurer accessible sans perturber l’aménagement intérieur. En positionnant soigneusement le climatiseur mural, nous avons conservé la fenêtre, respecté la présence du foyer et créé une diffusion d’air adaptée à la pièce.

Notre approche repose sur une analyse complète du projet, notamment :

• les besoins de chauffage et de climatisation;
• la répartition des deux zones;
• les contraintes de structure;
• la position des fenêtres et des sources de chaleur;
• le passage des conduites;
• le drainage;
• l’accès pour l’entretien;
• l’intégration visuelle.

Pour une maison à Dorval, dans l’Ouest-de-l’Île, à Montréal, à Laval, à Longueuil, sur la Rive Nord ou sur la Rive Sud, une thermopompe multizone bien dimensionnée peut offrir un confort nettement plus précis qu’une solution unique destinée à couvrir toute la propriété depuis un seul point.

Le succès du projet repose cependant sur la sélection de la bonne combinaison Fujitsu, l’analyse de chaque zone et une installation qui respecte autant les exigences techniques que l’architecture du bâtiment.
