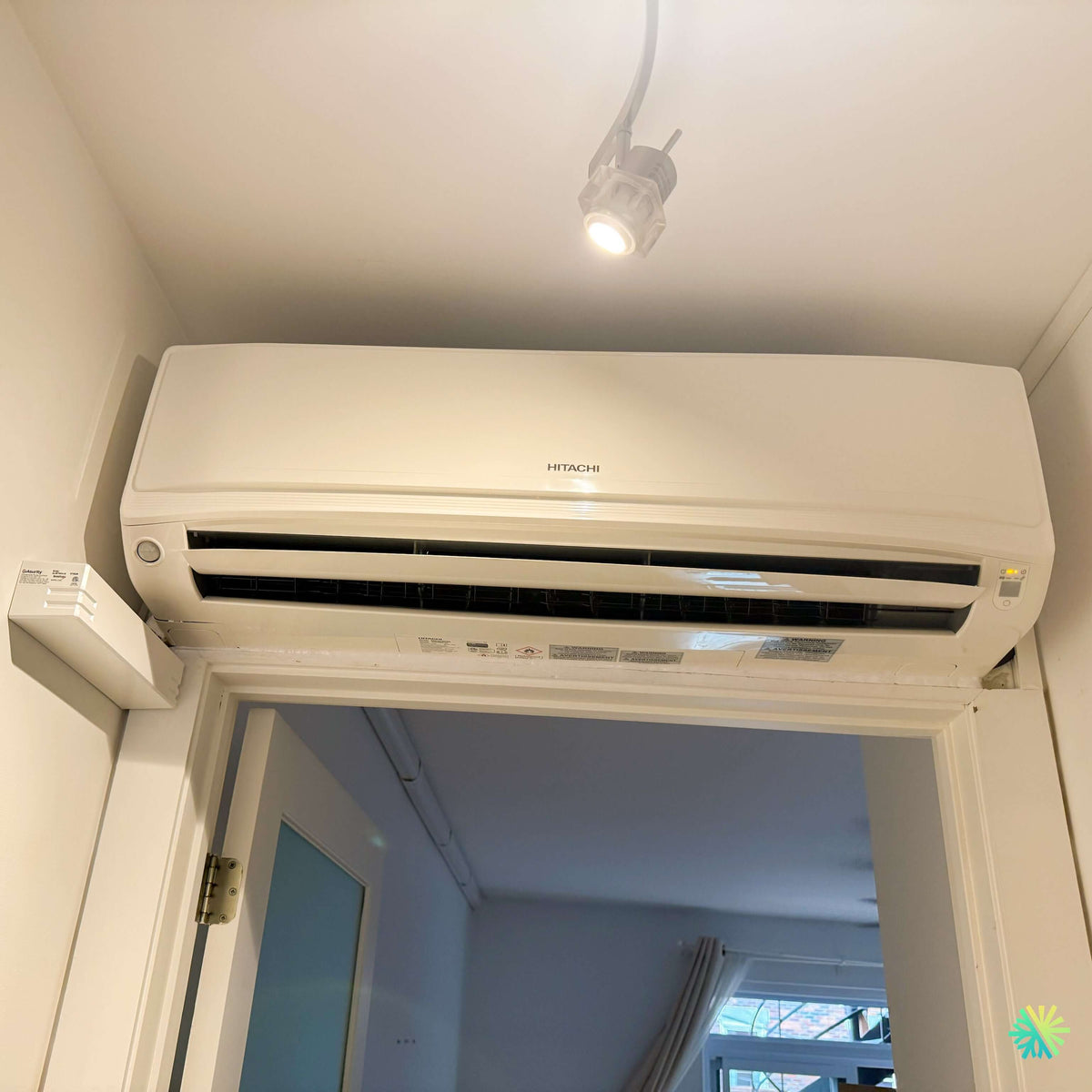

Une installation au-dessus d’une porte où chaque centimètre devait être utilisé intelligemment
Cette installation de thermopompe murale à Candiac présentait une contrainte immédiatement visible : l’unité intérieure devait être intégrée dans un espace très limité, directement au-dessus d’une porte intérieure, entre le plafond, les cadrages et les murs latéraux.
Dans cette configuration, il ne suffisait pas de fixer une Hitachi airHome 600 sur la première surface disponible. Nous devions tenir compte simultanément de la circulation de l’air, de l’ouverture de la porte, de l’accès pour l’entretien, du passage des conduites frigorifiques et de l’évacuation de l’eau produite en climatisation.
Le résultat est une installation compacte qui exploite une zone souvent inutilisée de la maison. L’unité intérieure occupe l’espace supérieur de l’ouverture sans empiéter sur les murs principaux de la pièce. Cette décision permet de conserver davantage de surfaces libres pour le mobilier, les tableaux, les rangements ou les autres éléments de décoration.
Pourquoi installer une thermopompe murale au-dessus d’une porte?
L’espace au-dessus d’une porte peut devenir un excellent emplacement pour une thermopompe murale, à condition que la structure et les dégagements le permettent.
Dans ce projet réalisé à Candiac, cet emplacement apportait plusieurs avantages :
- l’air pouvait être projeté vers une zone ouverte de la résidence;
- l’appareil ne monopolisait pas un grand mur utile;
- le soufflage ne visait pas directement un fauteuil ou un poste de travail;
- les conduites pouvaient être regroupées dans une finition compacte;
- l’unité demeurait suffisamment accessible pour le nettoyage des filtres;
- l’ouverture de la porte restait entièrement fonctionnelle.
Un positionnement en hauteur favorise la distribution de l’air frais en été. L’air climatisé est projeté vers l’avant avant de redescendre progressivement dans la pièce. En chauffage, l’orientation des volets peut être ajustée davantage vers le bas pour compenser la tendance naturelle de l’air chaud à monter.
L’emplacement doit toutefois être évalué avec précision. Une unité installée trop près du plafond peut manquer d’air à l’aspiration. Une unité trop basse peut interférer avec le cadrage de la porte ou compliquer les interventions futures. Dans ce chantier, la marge disponible était restreinte, ce qui exigeait une pose très précise de la plaque murale.
Une installation millimétrée entre le plafond et le cadrage
La Hitachi airHome 600 aspire principalement l’air ambiant par sa partie supérieure. Le dégagement au-dessus de l’appareil joue donc un rôle concret dans son rendement.
Avant de percer, nous devons vérifier :
- la hauteur totale disponible;
- la position exacte du linteau et des montants;
- le dégagement exigé autour de l’unité;
- la trajectoire du volet de soufflage;
- l’espace nécessaire pour retirer le couvercle et les filtres;
- le parcours des tuyaux vers l’extérieur;
- la méthode d’évacuation du condensat.
La fixation au-dessus d’une porte demande également une attention particulière à la structure. Le haut d’une ouverture comporte généralement un linteau destiné à transférer les charges vers les montants latéraux. Les perçages, les ancrages et le passage des conduites doivent donc être planifiés plutôt qu’improvisés.
Nous vérifions aussi que la porte ouverte ne vienne pas heurter une goulotte, un boîtier ou un élément de drainage placé sur le côté de l’appareil.
Une pompe à condensat intégrée à gauche de l’unité
La photo montre un boîtier compact installé sur le côté gauche de la thermopompe. Il s’agit d’un élément particulièrement important dans cette configuration : une pompe à condensat servant à évacuer l’eau produite par l’unité intérieure durant la climatisation et la déshumidification.
Lorsqu’une thermopompe refroidit l’air, l’humidité ambiante se condense sur le serpentin froid. Cette eau tombe dans un bac, puis doit être dirigée vers un point d’évacuation.
La solution la plus simple demeure un drain gravitaire avec une pente continue. Au-dessus d’une porte intérieure, cette pente n’est pas toujours réalisable. Les conduites peuvent devoir monter légèrement, contourner une ouverture ou traverser une partie intérieure du bâtiment avant d’atteindre l’extérieur.
Dans un tel cas, la pompe recueille le condensat et le déplace vers le point d’évacuation prévu.
Ce que nous vérifions avec une pompe à condensat
Une pompe ne doit pas seulement être branchée et dissimulée. Nous vérifions notamment :
- le bon positionnement du réservoir ou du capteur;
- l’absence de pli dans le petit tuyau d’évacuation;
- la stabilité du boîtier;
- le déclenchement de la pompe lorsque l’eau atteint le niveau prévu;
- l’étanchéité des raccords;
- l’accessibilité pour un entretien ultérieur;
- le niveau sonore pendant le pompage;
- l’absence de retour d’eau après l’arrêt.
Après l’installation, un essai avec de l’eau permet de confirmer que le condensat est correctement évacué. Cette étape prévient les débordements qui pourraient endommager le cadrage, la peinture ou la porte située immédiatement sous l’appareil.
Une goulotte compacte pour protéger les raccordements
À gauche de l’unité, les composants sont regroupés dans une goulotte de finition blanche. Cette protection sert autant à l’esthétique qu’à la durabilité de l’installation.
Le parcours peut contenir plusieurs éléments :
- la conduite frigorifique de liquide;
- la conduite frigorifique de gaz;
- l’isolation thermique;
- le câblage de communication;
- l’alimentation électrique prévue par la configuration;
- le tuyau de drainage ou de refoulement de la pompe.
Une goulotte bien installée empêche les conduites de rester exposées. Elle limite les risques d’accrochage, protège l’isolation et facilite le nettoyage des surfaces voisines. Dans une zone aussi étroite que celle-ci, ses dimensions et son orientation doivent être choisies pour ne pas nuire à la porte ni donner l’impression d’une installation encombrante.
La proximité d’un luminaire : un autre détail à considérer
Un luminaire sur rail est visible au plafond devant l’unité. Il ne bloque pas directement l’entrée ou la sortie d’air, mais sa présence devait être prise en compte lors du positionnement.
Nous évitons de placer une source lumineuse, un détecteur ou un autre accessoire dans la trajectoire immédiate du volet. L’air soufflé ne doit pas non plus provoquer de vibration sur un élément suspendu.
Dans ce cas, la lumière reste utilisable et la thermopompe peut diffuser l’air devant elle sans obstacle majeur. Ce type de vérification fait partie des détails qui distinguent une installation planifiée d’un appareil simplement fixé au mur.
Une diffusion pensée pour plus d’une zone
Lorsqu’une unité est installée au-dessus d’une ouverture, son soufflage peut contribuer à faire circuler l’air entre deux espaces adjacents. La thermopompe ne remplace pas un système central avec des conduits dans chaque pièce, mais un emplacement bien choisi peut améliorer la portée du chauffage et de la climatisation.
La circulation réelle dépend notamment :
- de la largeur de l’ouverture;
- de la hauteur des plafonds;
- de la disposition des pièces;
- de la présence de murs ou de corridors;
- de l’orientation des volets;
- de la vitesse de ventilation;
- de la température demandée;
- de la capacité de la thermopompe.
Une erreur fréquente consiste à croire qu’un appareil de plus grande capacité poussera automatiquement l’air plus loin. Une unité surdimensionnée peut plutôt atteindre rapidement sa température locale, réduire sa puissance et laisser les zones éloignées moins confortables. Le choix de la capacité doit donc reposer sur les besoins thermiques du bâtiment, et non uniquement sur l’espace disponible au mur.
La Hitachi airHome 600 : chauffage, climatisation et gestion de la qualité de l’air
Une gamme adaptée aux différentes dimensions de pièces
La série Hitachi airHome 600 comprend plusieurs capacités. Selon le tableau technique présenté à la page 4 de la documentation, les modèles offrent des capacités nominales de climatisation de 9 000, 12 000, 15 000, 18 000 et 22 000 BTU/h. Les capacités nominales de chauffage correspondantes vont de 11 000 à 25 200 BTU/h.
La photo ne permet pas de lire clairement le numéro complet du modèle installé à Candiac. Nous évitons donc d’attribuer une capacité précise uniquement à partir de l’apparence de l’unité intérieure. Plusieurs modèles partagent une largeur semblable, notamment les versions de 9 000, 12 000 et 15 000 BTU/h.
Pour identifier correctement un système, il faut consulter :
- le modèle de l’unité intérieure;
- le modèle de l’unité extérieure;
- la plaque signalétique;
- la facture d’installation;
- le certificat AHRI ou la fiche d’admissibilité applicable.
Chauffage continu jusqu’à −25 °C
La Hitachi airHome 600 est conçue pour fonctionner en chauffage lorsque la température extérieure descend jusqu’à −25 °C. La gamme est également annoncée avec une capacité de chauffage pouvant atteindre 100 % à −15 °C, selon le modèle et les conditions d’utilisation.
Cette caractéristique est pertinente à Candiac et sur la Rive-Sud, où les périodes de froid demandent une thermopompe capable de continuer à fonctionner bien au-dessous du point de congélation.
Il faut néanmoins distinguer la température minimale de fonctionnement de la capacité réellement disponible. Le tableau de la page 4 montre que la production de chaleur évolue selon la température extérieure et le modèle choisi. À −25 °C, les capacités maximales publiées varient de 7 200 à 15 000 BTU/h pour les différentes combinaisons de la série.
Une analyse sérieuse doit donc considérer la capacité à basse température, et non seulement la capacité nominale mesurée dans des conditions plus douces.
Des rendements énergétiques élevés
Selon la version sélectionnée, la série airHome 600 atteint un TRÉS2 allant jusqu’à 23,0 et un CPSC2 de région 5 allant jusqu’à 9,2.
Le TRÉS2 représente l’efficacité saisonnière en climatisation. Plus cette valeur est élevée, moins l’appareil devrait consommer d’électricité pour fournir une quantité donnée de refroidissement dans des conditions normalisées.
Le CPSC2 évalue le rendement saisonnier en chauffage. Pour une résidence de Candiac, cette donnée est particulièrement importante puisque la thermopompe est souvent utilisée pendant une grande partie de l’automne, de l’hiver et du printemps.
La gamme est également certifiée ENERGY STAR, selon les combinaisons indiquées dans la brochure du fabricant.
Technologie Inverter pour une température plus stable
La technologie Inverter permet au compresseur d’ajuster sa vitesse en fonction de la demande réelle.
Plutôt que d’alterner constamment entre un fonctionnement maximal et un arrêt complet, l’appareil peut réduire progressivement sa production lorsque la température demandée approche.
Cette modulation aide à obtenir :
- une température plus régulière;
- des cycles plus longs;
- une meilleure gestion de l’humidité;
- un fonctionnement généralement plus discret;
- moins de démarrages brusques;
- une consommation adaptée aux besoins du moment.
Dans une installation située au-dessus d’une porte, cette modulation est utile puisque l’air circule entre plusieurs zones. L’appareil peut continuer à produire doucement pendant que les températures s’équilibrent dans les espaces adjacents.
FrostWash 3.0 pour nettoyer le serpentin
La technologie FrostWash 3.0 est l’une des fonctions distinctives de la Hitachi airHome 600.
Le processus intérieur se déroule en trois étapes :
- le serpentin est chauffé afin de faciliter le détachement de certaines particules;
- il est refroidi jusqu’à former de la glace qui emprisonne les poussières;
- la glace fond et entraîne les impuretés vers le système d’évacuation.
Cette fonction peut être activée manuellement ou configurée pour fonctionner automatiquement lorsque l’appareil ne détecte aucune présence dans la pièce.
Elle contribue à limiter l’accumulation sur le serpentin, mais elle ne remplace pas un nettoyage professionnel de thermopompe murale. La turbine, le bac de condensat, la pompe, les filtres et le drain doivent aussi être inspectés.
Dans cette installation de Candiac, l’entretien de la pompe à condensat sera particulièrement important. Une obstruction dans le drain ou un dépôt dans le réservoir peut empêcher l’évacuation normale de l’eau.
Filtration PM2.5 et protection contre les moisissures
L’airHome 600 comprend un préfiltre en acier inoxydable ainsi qu’un filtre à charbon actif destiné aux particules PM2.5.
La documentation indique également une fonction de protection contre les moisissures. Après certaines séquences de fonctionnement, l’appareil fait circuler de l’air dans ses composants internes et chauffe le serpentin afin de réduire l’humidité résiduelle pouvant favoriser les odeurs.
Ces fonctions améliorent l’hygiène interne, mais elles ne doivent pas être confondues avec un système central de filtration pour toute la résidence. Une thermopompe murale traite principalement l’air qui traverse son propre échangeur.
Smart Eco, SleepSense et contrôle Wi-Fi
L’adaptateur Wi-Fi est inclus avec les modèles de la gamme présentés dans la documentation. L’application airCloud Go permet notamment de contrôler l’appareil à distance, d’établir une programmation hebdomadaire et de consulter certaines estimations de consommation.
Parmi les fonctions disponibles, on retrouve :
- Smart Eco, qui détecte l’inoccupation et réduit la consommation;
- SleepSense, qui ajuste la température pendant le sommeil;
- Smart-Fence, qui peut effectuer certaines actions selon la position de l’utilisateur;
- la compatibilité avec Amazon Alexa et Google Home;
- l’estimation des coûts énergétiques.
Pour obtenir une bonne efficacité, nous recommandons généralement d’éviter les écarts de température extrêmes. Régler 30 °C ne fait pas nécessairement chauffer la pièce plus rapidement. L’appareil produira plutôt selon sa capacité disponible et les conditions extérieures.
Un niveau sonore adapté à une zone de passage
La série airHome 600 peut fonctionner à partir de 27 dB(A) dans certaines conditions. La note technique précise que cette valeur concerne le modèle de 12 000 BTU/h en mode silencieux. Les niveaux varient selon la capacité et la vitesse du ventilateur.
Dans une ouverture intérieure comme celle de cette installation, le niveau sonore doit être évalué avec attention. Les vibrations peuvent parfois se transmettre par le cadrage si la plaque de montage n’est pas stable ou si les conduites touchent directement certains matériaux.
Nous vérifions donc :
- la solidité de la fixation;
- l’absence de contact rigide indésirable;
- le positionnement des conduites derrière l’appareil;
- le fonctionnement à plusieurs vitesses;
- le démarrage de la pompe à condensat;
- l’absence de vibration du volet.
Réfrigérant R32 et raccordements adaptés au modèle
La gamme Hitachi airHome 600 utilise le réfrigérant R32. Les diamètres de conduites varient selon la capacité :
- 9 000 et 12 000 BTU/h : 1/4 po et 3/8 po;
- 15 000 et 18 000 BTU/h : 1/4 po et 1/2 po;
- 22 000 BTU/h : 1/4 po et 5/8 po.
Cette différence est importante lorsqu’un propriétaire souhaite réutiliser les conduites d’un ancien appareil. Une conduite existante ne doit pas être conservée automatiquement. Nous devons confirmer son diamètre, sa longueur, son état, son isolation et sa compatibilité avec le nouveau réfrigérant.
Les erreurs à éviter dans une installation au-dessus d’une porte
Négliger l’accès aux filtres
Le couvercle doit pouvoir être soulevé suffisamment pour retirer et remettre les filtres. Un plafond trop rapproché peut transformer une opération simple en intervention difficile.
Bloquer l’entrée d’air supérieure
La thermopompe doit pouvoir aspirer librement l’air de la pièce. Une tablette, une moulure ou un plafond trop proche peut réduire le débit.
Oublier la maintenance de la pompe
Une pompe à condensat demande une inspection périodique. Les poussières et les dépôts peuvent s’accumuler dans le réservoir ou dans le tuyau.
Choisir la capacité en fonction de la largeur du mur
La puissance doit être calculée selon les pertes thermiques et les besoins de climatisation, pas seulement selon la taille physique de l’appareil.
Installer une goulotte dans la trajectoire de la porte
La porte, ses charnières et son mouvement complet doivent être vérifiés avant de fixer les accessoires latéraux.
Percer sans analyser la structure
La zone au-dessus d’une ouverture contient des éléments structuraux. Le parcours des conduites et la fixation doivent être déterminés avant les travaux.
Une solution compacte qui conserve les murs principaux de la résidence
Cette installation CVAC à Candiac montre qu’un emplacement difficile peut devenir une solution fonctionnelle lorsqu’il est analysé dans son ensemble.
La thermopompe murale Hitachi airHome 600 a été intégrée au-dessus de la porte avec une goulotte latérale et une pompe à condensat compacte. L’installation conserve les surfaces murales principales, favorise la circulation de l’air entre les espaces et permet d’utiliser un appareil performant malgré une configuration architecturale restreinte.
Chez AirGreen, nous réalisons ce type d’installation à Candiac, Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Nous évaluons le bâtiment, le parcours des conduites, la structure, le drainage et la diffusion de l’air avant de déterminer l’emplacement final.
Une installation réussie ne se résume pas au choix d’une bonne thermopompe. La qualité du montage, l’évacuation du condensat, la mise sous vide, les raccordements frigorifiques et la mise en service influencent directement le confort, la fiabilité et la durée de vie du système.
