Installation d’une thermopompe murale Hitachi airHome 600 à Saint-Bruno, sur la Rive-Sud de Montréal

Une installation précise dans un espace de circulation aux contraintes inhabituelles

Cette installation de thermopompe murale Hitachi airHome 600 à Saint-Bruno a été réalisée dans un espace où chaque centimètre disponible devait être utilisé intelligemment. L’unité intérieure se trouve sur un mur étroit, près d’une porte extérieure, sous un plafond incliné et à proximité immédiate d’une enseigne de sortie d’urgence.

Ce contexte diffère d’une installation résidentielle classique dans un salon rectangulaire doté d’un grand mur libre. Ici, nous devions tenir compte de plusieurs éléments déjà présents dans le bâtiment :

• la pente du plafond;
• la hauteur limitée au-dessus de la porte;
• l’emplacement de l’éclairage encastré;
• la présence de l’enseigne de sortie;
• l’ouverture fréquente de la porte extérieure;
• la circulation des occupants dans le passage;
• la distribution de l’air vers la partie inférieure de l’espace.

Nous avons positionné l’unité Hitachi airHome 600 en hauteur, sur la portion de mur offrant le meilleur équilibre entre la prise d’air supérieure, la projection de l’air et l’intégration au bâtiment. Le résultat est sobre : l’appareil demeure visible sans encombrer le passage ni nuire aux dispositifs de sécurité déjà installés.

Pourquoi cet emplacement demandait une planification particulière

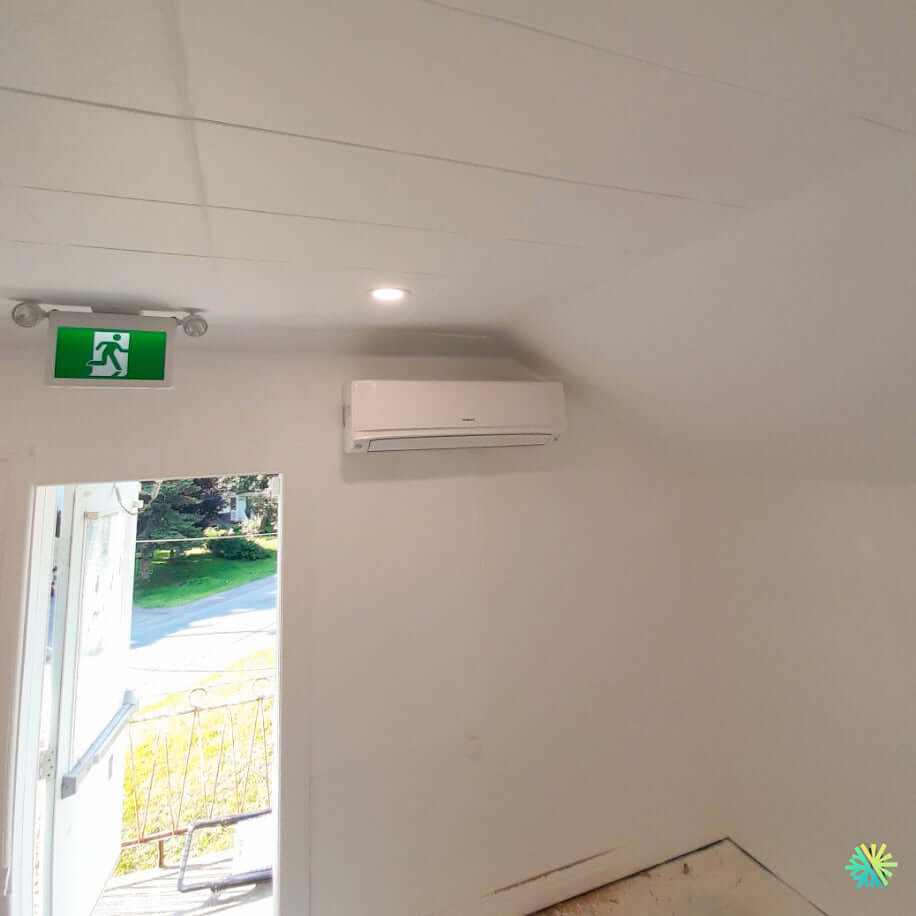

La photo montre une pièce dont le plafond descend progressivement vers le mur où se trouve la thermopompe. Cette géométrie limite la hauteur de pose et réduit l’espace disponible au-dessus de l’unité.

Une thermopompe murale aspire généralement l’air ambiant par sa partie supérieure. Elle doit donc conserver un dégagement suffisant sous le plafond pour éviter une restriction du débit d’air. Une installation trop serrée pourrait :

• réduire le volume d’air traversant l’échangeur;
• augmenter le niveau sonore;
• nuire au rendement en chauffage et en climatisation;
• compliquer le retrait des filtres;
• rendre l’ouverture du panneau avant plus difficile;
• provoquer une lecture moins représentative de la température de la pièce.

Dans ce projet de Saint-Bruno, nous avons également évité d’installer l’appareil trop près de l’angle formé par la pente du plafond. Même lorsqu’un mur semble dégagé, la forme du plafond peut influencer la façon dont l’air chaud ou froid se déplace.

Une diffusion dirigée vers la zone réellement occupée

L’unité intérieure est placée près du haut du mur, mais ses déflecteurs orientent l’air vers l’espace de circulation situé devant et sous l’appareil. Ce positionnement permet de traiter la zone sans diriger constamment le débit vers le visage des personnes qui entrent ou sortent.

En climatisation, l’air froid a naturellement tendance à descendre. Une installation élevée facilite donc sa diffusion. En chauffage, l’air chaud monte plus rapidement, ce qui rend l’orientation des volets particulièrement importante. Le système doit projeter l’air vers le bas et vers l’avant afin de limiter l’accumulation de chaleur près du plafond.

Dans un espace comportant un escalier ou une différence de niveau, comme semble l’indiquer la partie inférieure de la photo, la circulation naturelle de l’air doit également être considérée. Une thermopompe installée sans analyse de la géométrie du bâtiment pourrait chauffer principalement la partie haute tout en laissant les zones basses plus fraîches.

La proximité d’une porte extérieure : avantage et contrainte

L’unité se trouve à proximité d’une porte donnant vers l’extérieur. Ce choix permet de traiter directement une zone sujette aux variations de température, mais il demande un dimensionnement et un réglage adéquats.

Chaque ouverture de la porte peut provoquer :

• une entrée d’air chaud et humide en été;
• une infiltration d’air froid en hiver;
• une variation rapide de la température mesurée;
• une augmentation momentanée de la demande;
• une perte de chaleur dans le passage.

La technologie Inverter de la Hitachi airHome 600 est bien adaptée à ce type de variation. Le compresseur peut moduler son fonctionnement au lieu de suivre uniquement des cycles complets de marche et d’arrêt. Lorsque la porte s’ouvre et que la charge thermique augmente, le système peut ajuster progressivement sa capacité.

La présence d’une thermopompe ne remplace toutefois pas une bonne étanchéité de la porte. Les coupe-froid, le seuil et les mécanismes de fermeture doivent rester en bon état. Une infiltration permanente obligerait n’importe quel système CVAC à fonctionner davantage.

Respecter les équipements de sécurité du bâtiment

L’enseigne de sortie d’urgence constitue un élément important de cette installation. Nous devions préserver sa visibilité et éviter toute interférence avec son éclairage, son alimentation ou sa fonction.

Une installation CVAC dans un commerce, un immeuble à logements, un espace communautaire ou une aire commune nécessite souvent une coordination plus poussée qu’une installation dans une pièce privée. Il faut tenir compte des éléments suivants :

• enseignes de sortie;
• détecteurs;
• éclairage d’urgence;
• dispositifs électriques;
• portes coupe-feu;
• systèmes d’alarme;
• voies d’évacuation;
• dégagements nécessaires à la circulation.

Dans ce cas, l’unité a été installée du côté opposé à l’enseigne, sans la masquer. La porte demeure entièrement fonctionnelle et la thermopompe n’empiète pas sur le passage.

Une finition intérieure discrète

Aucune longue couverture de PVC n’est visible sur le mur sous l’appareil. Les raccordements semblent avoir été acheminés directement à travers la paroi derrière l’unité intérieure.

Cette configuration offre une finition particulièrement nette. Elle permet de cacher :

• les conduites de réfrigérant;
• le câble de communication;
• l’alimentation associée au système;
• le tuyau de drainage;
• l’isolant des conduites.

Une traversée directe n’est toutefois possible que si l’emplacement extérieur correspondant est accessible et compatible avec l’unité extérieure. Avant le perçage, nous devons vérifier l’épaisseur du mur, sa composition, la présence de fils ou de conduites et la pente nécessaire pour le drainage.

Le drain doit permettre à l’eau de condensation de s’écouler sans revenir vers le bac intérieur. Une erreur de pente peut provoquer des fuites, des odeurs ou des bruits d’écoulement.

Une plaque de montage adaptée à la géométrie du mur

La stabilité de l’unité intérieure dépend de sa plaque de montage. Sur un mur situé sous un plafond incliné, une erreur de niveau devient rapidement visible. Elle peut aussi nuire au drainage du bac de récupération.

Nous prenons le temps de :

1. déterminer la hauteur finale de l’appareil;
2. tracer la position de la plaque;
3. identifier les éléments structuraux disponibles;
4. vérifier le niveau horizontal;
5. planifier la sortie des conduites;
6. confirmer l’espace requis pour l’ouverture du panneau;
7. fixer la plaque avec des ancrages adaptés au matériau du mur;
8. vérifier l’engagement complet de l’unité sur ses supports.

La documentation de la série airHome 600 précise que sa plaque d’installation a été optimisée pour procurer un montage stable. Le fabricant a aussi prévu des couvercles latéraux amovibles, un raccord de drain pouvant être orienté à gauche ou à droite ainsi qu’un accès simplifié à plusieurs composants internes.

Pourquoi la Hitachi airHome 600 convient aux bâtiments de Saint-Bruno

Une thermopompe murale offerte en plusieurs capacités

La gamme Hitachi airHome 600 comprend plusieurs combinaisons permettant de répondre à des besoins différents. Les capacités commerciales vont de 9 000 à 24 000 BTU/h, avec des capacités nominales de climatisation répertoriées de 9 000 à 22 000 BTU/h selon la combinaison.

La capacité exacte de l’appareil installé à Saint-Bruno ne peut pas être déterminée uniquement à partir de la photo. Plusieurs unités intérieures de la gamme présentent des dimensions et une apparence similaires.

Pour sélectionner le bon modèle, nous évaluons notamment :

• la superficie réellement desservie;
• la hauteur moyenne du plafond;
• la pente du plafond;
• le nombre de portes et de fenêtres;
• la fréquence d’ouverture de la porte extérieure;
• le niveau d’isolation;
• l’usage de l’espace;
• le nombre d’occupants;
• la présence d’équipements produisant de la chaleur;
• les pertes thermiques à la température de conception.

Dans un passage ou une aire commune, la superficie n’est jamais le seul critère. Une porte extérieure fréquemment utilisée peut ajouter une charge importante, tandis qu’un escalier ouvert peut permettre à l’air de migrer vers un autre étage.

Des performances adaptées aux hivers de la Rive-Sud

La airHome 600 peut maintenir son fonctionnement en chauffage lorsque la température extérieure descend jusqu’à -25 °C. Hitachi indique également une capacité pouvant atteindre 100 % à -15 °C, selon le modèle et les conditions reconnues par le fabricant.

La gamme affiche un rendement en climatisation allant jusqu’à 23,0 TRÉS2 ainsi qu’un rendement en chauffage pouvant atteindre 9,2 CPSC2 en région 5. Les combinaisons indiquées dans la fiche technique sont certifiées ENERGY STAR et utilisent le réfrigérant R32.

La capacité disponible à basse température varie toutefois selon la taille sélectionnée. À -25 °C, les valeurs maximales indiquées vont de 7 200 à 15 000 BTU/h pour les différentes combinaisons. Un appareil ne doit donc pas être choisi uniquement en fonction de son rendement saisonnier ou de sa capacité nominale estivale.

La technologie Inverter dans un espace soumis aux infiltrations

La technologie Inverter ajuste la vitesse du compresseur en fonction de la demande. Dans cet espace de Saint-Bruno, ce fonctionnement modulant est particulièrement pertinent en raison de la porte extérieure.

Lorsque la porte reste fermée et que la température se stabilise, le système peut réduire sa capacité. Lorsqu’une quantité d’air extérieur entre, il peut augmenter progressivement sa production.

Cette modulation favorise :

• une température plus uniforme;
• une consommation mieux adaptée à la demande;
• des cycles moins brusques;
• un fonctionnement plus silencieux;
• une gestion plus progressive de l’humidité;
• un meilleur confort près de la zone d’entrée.

Un appareil conventionnel fonctionnant uniquement à capacité maximale pourrait produire davantage de variations de température et de cycles courts dans un espace de dimensions limitées.

Un niveau sonore adapté à une zone de passage

Selon la capacité et la vitesse sélectionnées, le niveau sonore de l’unité intérieure commence à environ 29 dB(A) dans le tableau technique, tandis que la documentation mentionne un niveau pouvant atteindre 27 dB(A) pour une combinaison précise en mode silencieux.

Dans une aire de circulation, le bruit est parfois moins critique que dans une chambre. Il demeure néanmoins important si l’espace communique avec des bureaux, des logements, une salle d’attente ou une zone de travail.

Le bruit perçu dépend aussi de la qualité de l’installation. Une plaque mal fixée, une conduite appuyée contre la structure ou une pièce de finition mal engagée peut produire des vibrations indépendamment du niveau sonore annoncé par le fabricant.

FrostWash pour les échangeurs intérieur et extérieur

La Hitachi airHome 600 intègre la technologie FrostWash. Sur l’unité intérieure, le procédé fonctionne en plusieurs étapes : le serpentin est chauffé, refroidi jusqu’à la formation d’une couche de glace, puis dégivré afin d’entraîner une partie des contaminants accumulés.

L’unité extérieure dispose également d’une fonction FrostWash, complétée par DuraSpin, qui inverse la rotation du ventilateur pour aider à repousser certaines particules.

Dans un espace près d’une entrée, l’unité intérieure peut être exposée à davantage de poussière provenant de l’extérieur. Les occupants peuvent apporter des particules, du pollen et des contaminants sur leurs vêtements ou leurs chaussures. La fonction autonettoyante représente donc un avantage intéressant.

Elle ne remplace toutefois pas le nettoyage des filtres ni un entretien CVAC professionnel lorsque l’appareil est fortement encrassé.

Filtration PM2.5 et charbon actif

L’unité intérieure comprend un préfiltre en acier inoxydable et un filtre purificateur à charbon actif PM2.5. Cette combinaison vise à réduire la présence de petites particules et de certaines odeurs dans l’espace desservi.

Le charbon actif peut être utile dans un bâtiment où circulent plusieurs personnes ou lorsque l’aire communique avec d’autres locaux. Il faut néanmoins comprendre qu’une thermopompe murale traite principalement l’air de la pièce. Elle ne constitue pas un système complet d’apport d’air frais ou de ventilation mécanique.

Lorsque la qualité de l’air exige un renouvellement contrôlé, un échangeur d’air ou un système de ventilation adapté peut être nécessaire en complément.

Protection contre l’humidité interne

Après un cycle de climatisation, de l’humidité peut demeurer sur le serpentin intérieur. La fonction de protection contre les moisissures de la airHome 600 fait circuler de l’air dans les composants et chauffe le serpentin afin de limiter l’humidité résiduelle.

Cette caractéristique est particulièrement utile dans les conditions estivales de la Rive-Sud, lorsque l’air extérieur est chaud et humide. L’ouverture fréquente d’une porte peut augmenter rapidement l’humidité intérieure.

Le mode Dry permet également de déshumidifier l’espace. La capacité maximale indiquée par Hitachi atteint jusqu’à 4 L/h pour la plus grande combinaison dans les conditions d’essai prévues. Les modèles de plus petite capacité offrent des taux de déshumidification différents.

Wi-Fi et programmation avec airCloud Go

L’adaptateur Wi-Fi est inclus dans les combinaisons airHome 600 présentées au Canada. L’application airCloud Go permet de commander la thermopompe à distance et d’établir une programmation hebdomadaire.

Dans un espace à heures d’occupation variables, la programmation peut être utilisée pour :

• réduire la consigne lorsque le bâtiment est inoccupé;
• rétablir le confort avant l’arrivée des occupants;
• vérifier le fonctionnement à distance;
• ajuster le mode sans accéder physiquement à la télécommande;
• suivre l’utilisation énergétique estimée;
• éviter les changements de réglage non nécessaires.

La fonction Smart Eco utilise un capteur de mouvement pour détecter l’inoccupation et réduire automatiquement la consommation après une période donnée. Lorsque des personnes reviennent, le système reprend son fonctionnement initial.

Les erreurs à éviter dans une installation sous un plafond incliné

Installer l’unité trop près du plafond

Une distance insuffisante limite la prise d’air et complique l’entretien.

Utiliser uniquement la superficie pour choisir les BTU

Les infiltrations provenant de la porte, la hauteur du plafond et l’ouverture vers d’autres niveaux influencent directement la charge.

Diriger le débit directement vers la sortie

Une mauvaise orientation pourrait envoyer une partie importante de l’air traité directement à l’extérieur chaque fois que la porte s’ouvre.

Masquer l’enseigne de sortie

Les équipements CVAC ne doivent jamais compromettre la visibilité ou la fonction des dispositifs de sécurité.

Négliger l’accès aux filtres

Même dans un espace restreint, le panneau avant doit pouvoir être ouvert et les filtres retirés sans démontage majeur.

Faire passer le drain sans pente constante

Une section horizontale ou remontante peut provoquer une accumulation d’eau et une fuite intérieure.

Admissibilité aux aides financières

La documentation Hitachi indique que la série airHome 600 est admissible à la plupart des incitatifs provinciaux pour thermopompes. L’admissibilité réelle dépend toutefois de la combinaison exacte installée, de la capacité reconnue par le programme, du type de bâtiment et des règles en vigueur à la date de la demande.

Pour confirmer un montant potentiel, nous vérifions :

• le modèle de l’unité intérieure;
• le modèle de l’unité extérieure;
• le numéro de certification de la combinaison;
• la capacité de chauffage reconnue;
• le type d’occupation;
• la facture finale;
• les exigences photographiques;
• les conditions propres au programme applicable.

Dans une aire commune ou un bâtiment non strictement résidentiel, les critères peuvent différer de ceux d’une maison unifamiliale. Une validation complète doit être effectuée avant de présenter une aide financière comme garantie.

Une installation AirGreen adaptée à la configuration réelle du bâtiment

Cette installation de thermopompe murale Hitachi airHome 600 à Saint-Bruno montre qu’un espace étroit ou architecturalement complexe peut être climatisé et chauffé efficacement lorsque l’emplacement est planifié avec précision.

Nous avons dû composer avec un plafond incliné, une porte extérieure, une enseigne d’urgence, un éclairage encastré et une zone de circulation verticale. L’appareil a été placé sur la portion de mur la plus appropriée afin de préserver la sécurité, l’accès et la diffusion de l’air.

Le résultat demeure discret, sans longue canalisation intérieure apparente ni obstruction du passage. La thermopompe traite directement une zone exposée aux infiltrations tout en profitant des fonctions de modulation, de filtration et de contrôle intelligent de la gamme airHome 600.
