Une installation compacte au-dessus d’une porte extérieure, dans une zone où chaque dégagement comptait
Cette installation de thermopompe murale à Saint-Constant a demandé une planification particulièrement précise. L’unité intérieure Hitachi airHome 600 devait être installée directement au-dessus d’une porte extérieure, entre le plafond, les montants latéraux de l’ouverture et un luminaire encastré situé à proximité.

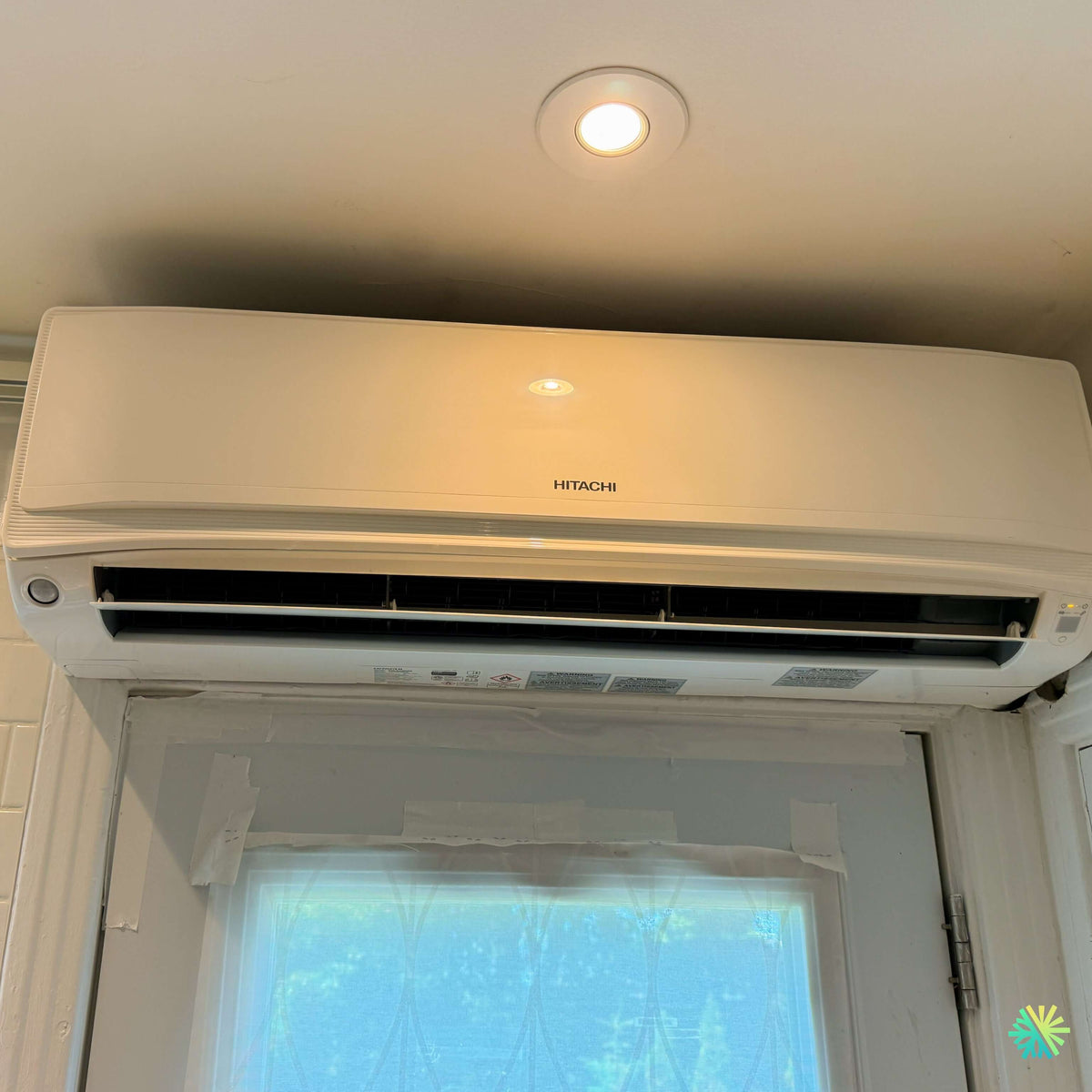

La photo du projet montre clairement la contrainte principale : il restait très peu d’espace vertical entre le dessus de l’appareil et le plafond. La largeur disponible était également limitée par les côtés de l’ouverture. Dans ce type de configuration, une différence de quelques centimètres peut déterminer si l’installation demeure fonctionnelle, accessible et conforme aux exigences de circulation d’air.
Nous avons utilisé l’espace supérieur de la porte afin de préserver les murs principaux de la pièce. Cette solution évite d’occuper une surface qui pourrait servir au mobilier ou au rangement, tout en plaçant la thermopompe à une hauteur favorable à la diffusion de l’air.
La réussite de ce projet ne dépendait toutefois pas uniquement de la capacité à faire entrer l’appareil dans l’espace disponible. Il fallait aussi considérer :
- l’entrée d’air située au-dessus de l’unité;
- l’ouverture du panneau avant;
- l’accès aux filtres;
- la trajectoire du volet de soufflage;
- la présence du luminaire;
- la structure au-dessus de la porte;
- le passage des conduites frigorifiques;
- l’évacuation du condensat;
- l’étanchéité de la pénétration murale;
- les vibrations potentielles près du cadrage.
Pourquoi installer une thermopompe murale au-dessus d’une porte?
L’espace au-dessus d’une porte est souvent peu utilisé. Dans certaines résidences de Saint-Constant, Candiac, Sainte-Catherine et Châteauguay, il peut constituer l’un des seuls endroits permettant d’installer une unité murale sans modifier l’aménagement de la pièce.
Cette position peut offrir plusieurs avantages lorsqu’elle est évaluée correctement.
L’appareil demeure en hauteur, ce qui favorise la projection de l’air frais en été. Le mur principal reste libre. Le soufflage peut être dirigé vers le centre de la pièce plutôt que directement sur un canapé ou un lit. Le parcours frigorifique peut également être raccourci lorsque l’unité extérieure est située de l’autre côté du mur.
Dans ce projet à Saint-Constant, la thermopompe occupe pratiquement toute la largeur disponible au-dessus de la porte. Son emplacement maximise donc une zone difficile à exploiter autrement.
Une installation au-dessus d’une ouverture ne convient cependant pas à toutes les maisons. Nous devons confirmer que la largeur, la hauteur, la structure et les dégagements sont suffisants. L’unité ne doit pas nuire au fonctionnement de la porte ni devenir impossible à entretenir.
Une marge réduite entre l’unité intérieure et le plafond
L’airHome 600 aspire l’air ambiant principalement par sa partie supérieure. Le dégagement au-dessus de l’appareil doit donc permettre un débit d’air suffisant.
Lorsqu’une unité est installée très près du plafond, plusieurs problèmes peuvent apparaître si la configuration n’a pas été validée :
- réduction du débit d’air à l’entrée;
- augmentation du bruit de ventilation;
- diminution de la portée du soufflage;
- lecture moins représentative de la température;
- difficulté à relever le panneau avant;
- accès compliqué aux filtres;
- entretien plus long et plus coûteux.
Dans cette installation, la hauteur disponible était manifestement très restreinte. La plaque murale devait être positionnée avec précision afin de conserver le dégagement supérieur nécessaire tout en évitant que la partie inférieure de l’appareil descende trop bas sur l’ouverture.
Nous vérifions toujours l’espace requis avec les dimensions réelles du modèle, et non seulement avec une photographie ou une mesure approximative. La série airHome 600 comprend plusieurs formats dont la largeur varie selon la capacité.
Les modèles de 9 000, 12 000 et 15 000 BTU/h ont une unité intérieure d’environ 37,4 pouces de largeur, tandis que les capacités supérieures utilisent des boîtiers plus larges. L’unité de 18 000 BTU/h mesure environ 41,34 pouces et la plus grande version environ 43,3 pouces.
La structure au-dessus de la porte devait être respectée
La zone située au-dessus d’une porte contient habituellement un linteau et des montants structuraux. Nous ne pouvons donc pas traiter cette surface comme un mur vide ordinaire.
Avant le percement, nous devons déterminer :
- l’emplacement du linteau;
- le type de structure;
- l’épaisseur du mur;
- la position des fils électriques;
- la présence possible du câblage du luminaire;
- la trajectoire de sortie vers l’extérieur;
- le point d’évacuation du condensat.
Une ouverture mal placée pourrait toucher une composante électrique ou affaiblir inutilement une partie du cadrage. Une trajectoire trop serrée pourrait aussi forcer les conduites frigorifiques à prendre un angle excessif derrière l’appareil.
La plaque de montage doit être solidement fixée. Une unité installée au-dessus d’une porte subit les vibrations normales du compresseur et du ventilateur, mais aussi les mouvements répétés causés par l’ouverture et la fermeture de la porte située dessous.
Une fixation instable pourrait entraîner avec le temps des bruits de craquement, une vibration du boîtier ou un déplacement léger du bac de récupération.
Une porte extérieure directement sous la thermopompe
La position au-dessus d’une porte extérieure demande une attention particulière aux infiltrations d’air.
Lorsqu’une porte s’ouvre pendant l’hiver, une masse d’air froid pénètre rapidement dans la pièce. Le capteur de température de la thermopompe peut détecter ce changement et augmenter temporairement sa production. En été, l’ouverture de la porte introduit plutôt de l’air chaud et humide.
Ce phénomène n’empêche pas l’installation, mais il doit être considéré lors du choix de la capacité et du réglage des volets.
Nous orientons le soufflage de façon à distribuer l’air dans la pièce plutôt que de créer un courant directement vers l’ouverture. En chauffage, un angle légèrement descendant aide l’air chaud à atteindre la zone occupée. En climatisation, une projection plus horizontale permet à l’air frais de parcourir la pièce avant de redescendre.
La proximité d’un luminaire encastré
Le luminaire visible au plafond est placé devant l’appareil. Il ne semble pas bloquer directement l’admission d’air, mais sa présence devait être prise en compte.
Un luminaire peut produire de la chaleur et influencer légèrement la température locale près du plafond. Il peut aussi compliquer le percement si son alimentation passe dans la zone de travail.
Avant l’installation, nous vérifions que :
- le câblage du luminaire ne traverse pas le parcours prévu;
- le luminaire reste accessible;
- l’air soufflé ne crée pas de vibration;
- l’élément lumineux ne bloque pas l’ouverture du panneau;
- la chaleur produite ne fausse pas excessivement la lecture du capteur.
Le reflet du luminaire sur la façade brillante de la thermopompe montre également à quel point l’appareil est installé près du plafond. Cette finition blanche permet néanmoins une intégration discrète dans la pièce.
Des raccordements dissimulés pour une finition minimale
Aucune longue goulotte n’est visible autour de l’unité intérieure. La photographie suggère que les conduites passent directement derrière l’appareil ou immédiatement sur le côté droit, dans la zone adjacente au cadrage.
Une installation discrète exige de planifier le passage de plusieurs éléments en même temps :
- la conduite de liquide réfrigérant;
- la conduite de gaz isolée;
- le câble de communication;
- le câblage d’alimentation prévu;
- le tuyau d’évacuation du condensat;
- l’isolation entourant les conduites.
Le percement doit présenter une inclinaison appropriée vers l’extérieur lorsque le drain fonctionne par gravité. Les tuyaux doivent traverser le mur sans être écrasés, pliés ou soumis à une tension mécanique.
Après le passage des conduites, l’ouverture doit être scellée afin de limiter les infiltrations d’air, d’eau et d’insectes. Cette étape est particulièrement importante au-dessus d’une porte, une zone déjà plus exposée aux variations de température et aux mouvements d’air.
Le drainage du condensat au-dessus d’une ouverture
En climatisation, le serpentin intérieur devient froid et condense l’humidité de la pièce. L’eau recueillie dans le bac doit être évacuée sans risque vers l’extérieur.
Un drainage déficient au-dessus d’une porte pourrait endommager :
- le cadrage;
- la peinture;
- le coupe-froid;
- la finition du mur;
- la porte;
- le plancher situé dessous.
Nous réalisons donc un essai d’écoulement avant de terminer la mise en service. De l’eau est introduite dans le bac afin de confirmer qu’elle circule librement jusqu’au point d’évacuation.
Nous surveillons particulièrement :
- les tuyaux pincés derrière l’appareil;
- les raccords incomplets;
- les contre-pentes;
- les affaissements dans le drain;
- les fuites à la sortie murale;
- les bruits de gargouillement.
Lorsque la gravité ne permet pas une évacuation fiable, une pompe à condensat peut être nécessaire. Elle ajoute toutefois une composante mécanique et doit rester accessible pour l’entretien. Dans la mesure du possible, un drain gravitaire bien conçu demeure la solution la plus simple.
Une protection temporaire de la porte pendant les travaux
La photo montre que la porte et sa surface vitrée avaient été protégées temporairement pendant le chantier. Cette précaution limite les risques de rayures, de poussière ou de dommages pendant le percement et la manipulation de l’unité.
L’installation d’une thermopompe au-dessus d’une ouverture demande de travailler directement au-dessus de la porte. Les outils, les vis, la poussière de perçage et les sections de tuyauterie doivent donc être contrôlés avec soin.
Nous protégeons les surfaces situées sous la zone de travail et nous vérifions ensuite que la porte s’ouvre normalement, sans contact avec l’unité ou les accessoires.
Pourquoi la Hitachi airHome 600 convient aux besoins de chauffage et de climatisation à Saint-Constant
Une gamme de 9 000 à 24 000 BTU/h
La Hitachi airHome 600 est offerte dans plusieurs capacités afin de répondre à différents besoins résidentiels. La documentation couvre une gamme commerciale de 9 000 à 24 000 BTU/h.
Le tableau technique présente des capacités nominales de climatisation de :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 15 000 BTU/h;
- 18 000 BTU/h;
- 22 000 BTU/h.
Les capacités nominales de chauffage correspondantes varient de 11 000 à 25 200 BTU/h.
La photo ne permet pas de lire clairement le numéro de modèle complet de l’appareil installé à Saint-Constant. Nous ne pouvons donc pas confirmer sa capacité exacte à partir de son apparence uniquement.
Cette prudence est importante. Plusieurs modèles partagent presque les mêmes dimensions extérieures. La capacité doit être validée sur la plaque signalétique, la facture et la combinaison intérieure-extérieure.
Dimensionner selon le bâtiment, et non seulement selon l’espace disponible
Lorsque l’emplacement est aussi étroit, il peut être tentant de choisir simplement l’appareil qui entre physiquement au-dessus de la porte. Cette approche serait insuffisante.
La capacité doit correspondre aux besoins thermiques réels de la pièce ou de la zone desservie. Nous tenons notamment compte de :
- la superficie;
- la hauteur du plafond;
- l’isolation;
- l’étanchéité;
- le nombre de fenêtres;
- l’orientation solaire;
- la présence d’une porte extérieure;
- la circulation vers les pièces voisines;
- les pertes de chaleur hivernales;
- les gains de chaleur estivaux.
Dans ce projet, la porte extérieure constitue un facteur important. Une ouverture fréquemment utilisée peut créer des variations rapides de température et augmenter temporairement la demande.
Un appareil trop petit pourrait fonctionner constamment à son régime maximal. Une thermopompe surdimensionnée pourrait atteindre trop rapidement la température autour de son capteur, réduire sa production et moins bien contrôler l’humidité.
Chauffage continu jusqu’à −25 °C
La gamme airHome 600 est conçue pour maintenir un fonctionnement en chauffage jusqu’à une température extérieure de −25 °C.
Hitachi annonce également une capacité pouvant atteindre 100 % à −15 °C, selon la combinaison. L’unité extérieure comprend un élément chauffant dans le bac de condensation et un dégivrage adaptatif afin de mieux gérer les conditions hivernales.
Ces caractéristiques sont pertinentes à Saint-Constant et sur la Rive-Sud de Montréal, où les températures peuvent demeurer sous le point de congélation pendant de longues périodes.
Il faut toutefois distinguer le fonctionnement minimal et la capacité réellement disponible. Selon le tableau du fabricant, les capacités maximales à −25 °C varient de 7 200 à 15 000 BTU/h, selon la combinaison choisie.
Pour déterminer si la thermopompe peut assurer seule le chauffage d’une zone, nous comparons donc sa capacité à basse température aux pertes thermiques estimées.
Technologie Inverter pour réduire les variations
La technologie Inverter ajuste la vitesse du compresseur selon la demande.
Après l’ouverture d’une porte extérieure en hiver, l’appareil peut augmenter sa production afin de compenser l’entrée d’air froid. Lorsque la température se stabilise, il réduit progressivement sa vitesse plutôt que de s’arrêter complètement.
Cette modulation permet :
- des températures plus stables;
- des cycles plus longs;
- moins de démarrages brusques;
- un fonctionnement généralement plus discret;
- une meilleure gestion de l’humidité;
- une consommation adaptée à la demande.
La thermopompe ne chauffe pas plus rapidement parce que la température de consigne est réglée à une valeur extrême. Elle fonctionne selon sa capacité disponible. Une consigne stable est généralement mieux adaptée au fonctionnement Inverter.
Rendement allant jusqu’à 23,0 TRÉS2
Selon la capacité, la Hitachi airHome 600 atteint un TRÉS2 allant jusqu’à 23,0 et un CPSC2 de région climatique 5 allant jusqu’à 9,2.
Le TRÉS2 représente le rendement saisonnier en climatisation. Le CPSC2 sert à comparer l’efficacité saisonnière en chauffage.
Les cinq combinaisons détaillées dans la documentation sont également indiquées comme certifiées ENERGY STAR.
Ces cotes sont utiles pour comparer les appareils, mais elles ne compensent pas une mauvaise installation. Un système efficace sur papier peut perdre une partie de ses avantages si le débit d’air est limité, si les conduites sont inadéquates ou si la charge de réfrigérant ne correspond pas au parcours réel.
FrostWash 3.0 et nettoyage du serpentin
La fonction FrostWash 3.0 nettoie le serpentin intérieur au moyen d’une séquence en trois étapes.
Le serpentin est d’abord chauffé pour faciliter le détachement de certaines particules. Il est ensuite refroidi afin de former une couche de glace qui emprisonne les contaminants. La glace fond finalement et entraîne les impuretés vers le drain.
Cette fonction peut être activée manuellement ou automatiquement lorsqu’aucune présence n’est détectée dans la pièce.
FrostWash contribue à maintenir l’échangeur plus propre, mais ne remplace pas un entretien CVAC professionnel. La turbine, les filtres, le bac de récupération et le drain doivent également être nettoyés lorsque des dépôts s’accumulent.
Dans une installation au-dessus d’une porte, l’accessibilité a une grande importance. Le technicien doit pouvoir ouvrir l’appareil et protéger la porte pendant le nettoyage.
Filtration PM2.5 et protection contre les moisissures
L’airHome 600 comprend un préfiltre en acier inoxydable et un filtre à charbon actif destiné aux particules PM2.5.
La fonction de protection contre les moisissures fait circuler de l’air dans les composantes internes et chauffe le serpentin après certaines séquences. Elle aide à réduire l’humidité résiduelle pouvant contribuer aux odeurs.
Ces fonctions améliorent l’hygiène interne de l’appareil, mais elles ne remplacent pas la ventilation générale ni un système central de filtration pour toute la maison.
Les filtres accessibles à l’utilisateur doivent être inspectés régulièrement. Une accumulation de poussière réduit le débit, augmente le bruit et peut diminuer l’efficacité de la thermopompe.
Contrôle Wi-Fi avec airCloud Go
Les combinaisons de la gamme comprennent un adaptateur Wi-Fi permettant l’utilisation de l’application airCloud Go.
Le propriétaire peut notamment :
- régler la température à distance;
- créer une programmation hebdomadaire;
- utiliser les fonctions de géolocalisation;
- consulter certaines estimations énergétiques;
- commander l’appareil avec Amazon Alexa ou Google Home.
La fonction Smart Eco utilise un capteur de mouvement pour détecter l’inoccupation et réduire la consommation. SleepSense adapte graduellement la température pendant le sommeil.
Ces options permettent d’ajuster le confort selon l’usage réel de la pièce sans multiplier les changements manuels.
Fonctionnement silencieux et contrôle des vibrations
Selon la capacité et la vitesse de ventilation, le niveau sonore intérieur varie. La documentation présente des niveaux très bas en mode silencieux et mentionne une valeur pouvant atteindre 27 dB(A) pour la combinaison de 12 000 BTU/h dans les conditions précisées par le fabricant.
L’installation influence néanmoins le bruit ressenti.
Au-dessus d’une porte, nous vérifions attentivement :
- la fixation de la plaque;
- le contact des conduites avec la structure;
- l’appui du boîtier;
- les vibrations du volet;
- les bruits transmis au cadrage;
- le fonctionnement à différentes vitesses.
La porte doit aussi pouvoir être ouverte et fermée sans faire vibrer l’unité intérieure.
Réfrigérant R32 et conduites adaptées à chaque capacité
La Hitachi airHome 600 utilise du réfrigérant R32.
Les diamètres de tuyauterie varient selon le modèle :
- 9 000 et 12 000 BTU/h : 1/4 po et 3/8 po;
- 15 000 et 18 000 BTU/h : 1/4 po et 1/2 po;
- plus grande capacité : 1/4 po et 5/8 po.
Cette information est essentielle lors du remplacement d’un ancien climatiseur mural. Les conduites existantes ne peuvent pas être conservées uniquement parce qu’elles passent déjà au bon endroit.
Nous devons vérifier leur diamètre, leur longueur, leur isolation, leur état et leur compatibilité. Une conduite inadéquate peut nuire à la circulation du réfrigérant, au retour d’huile et à la durée de vie du compresseur.
Alimentation électrique et protections
Les modèles de la gamme fonctionnent sur une alimentation nominale de 208-230 V, monophasée, 60 Hz.
L’ampacité minimale varie de 12 à 20 A, tandis que la protection maximale contre les surintensités est de 15 ou 25 A selon la combinaison.
Le disjoncteur et le câblage doivent donc être déterminés à partir de la plaque signalétique de l’unité extérieure, et non d’une valeur générale appliquée à toutes les thermopompes murales.
Aides financières : vérifier la combinaison exacte
La documentation indique que la gamme est admissible à la plupart des incitatifs provinciaux pour thermopompes.
L’admissibilité réelle dépend cependant du modèle intérieur, du modèle extérieur, de la capacité à basse température, de la date d’installation et des critères en vigueur.
Nous recommandons de conserver :
- la facture payée;
- les numéros de série;
- les numéros de modèle complets;
- une photo de la plaque extérieure;
- la preuve d’installation;
- les documents d’efficacité énergétique applicables.
Il est préférable de confirmer l’aide financière avant l’achat plutôt que de supposer qu’une gamme entière reçoit automatiquement le même montant.
Les erreurs à éviter dans une installation au-dessus d’une porte
Choisir l’appareil uniquement parce qu’il entre dans l’espace
Les dimensions physiques comptent, mais la capacité doit correspondre aux besoins thermiques.
Coller l’unité au plafond
L’entrée d’air supérieure et l’accès aux filtres doivent rester suffisamment dégagés.
Ignorer le linteau
La structure au-dessus de la porte doit être localisée avant les perçages.
Négliger le mouvement de la porte
La porte doit pouvoir fonctionner sans toucher la thermopompe, les conduites ou les accessoires.
Oublier les infiltrations d’air
Une porte extérieure influence les températures locales. Le soufflage et la capacité doivent être adaptés.
Sceller insuffisamment la pénétration
Le passage des conduites peut devenir une source d’infiltration d’air, d’eau ou d’insectes.
Ne pas tester le drain
Une fuite au-dessus d’une porte peut endommager plusieurs finis avant d’être remarquée.
Rendre l’entretien impossible
Le panneau avant, les filtres et les composantes internes doivent rester accessibles.
Une utilisation efficace d’un espace architectural difficile
Cette installation CVAC à Saint-Constant montre qu’une zone étroite au-dessus d’une porte peut accueillir une thermopompe murale lorsque toutes les contraintes sont analysées avant les travaux.
La Hitachi airHome 600 a été intégrée entre le plafond et l’ouverture, à proximité d’un luminaire encastré, tout en conservant le fonctionnement normal de la porte et une diffusion d’air vers la pièce.
Le résultat repose sur plusieurs décisions peu visibles : vérification de la structure, fixation de la plaque, passage compact des conduites, drainage, étanchéité, contrôle des vibrations et mise en service.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Saint-Constant, Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Nous adaptons chaque projet à la configuration réelle du bâtiment plutôt que d’imposer un emplacement standard.
Une thermopompe performante doit être bien dimensionnée, mais elle doit aussi être installée de manière à préserver son débit d’air, son accessibilité et sa fiabilité pendant de nombreuses années.
