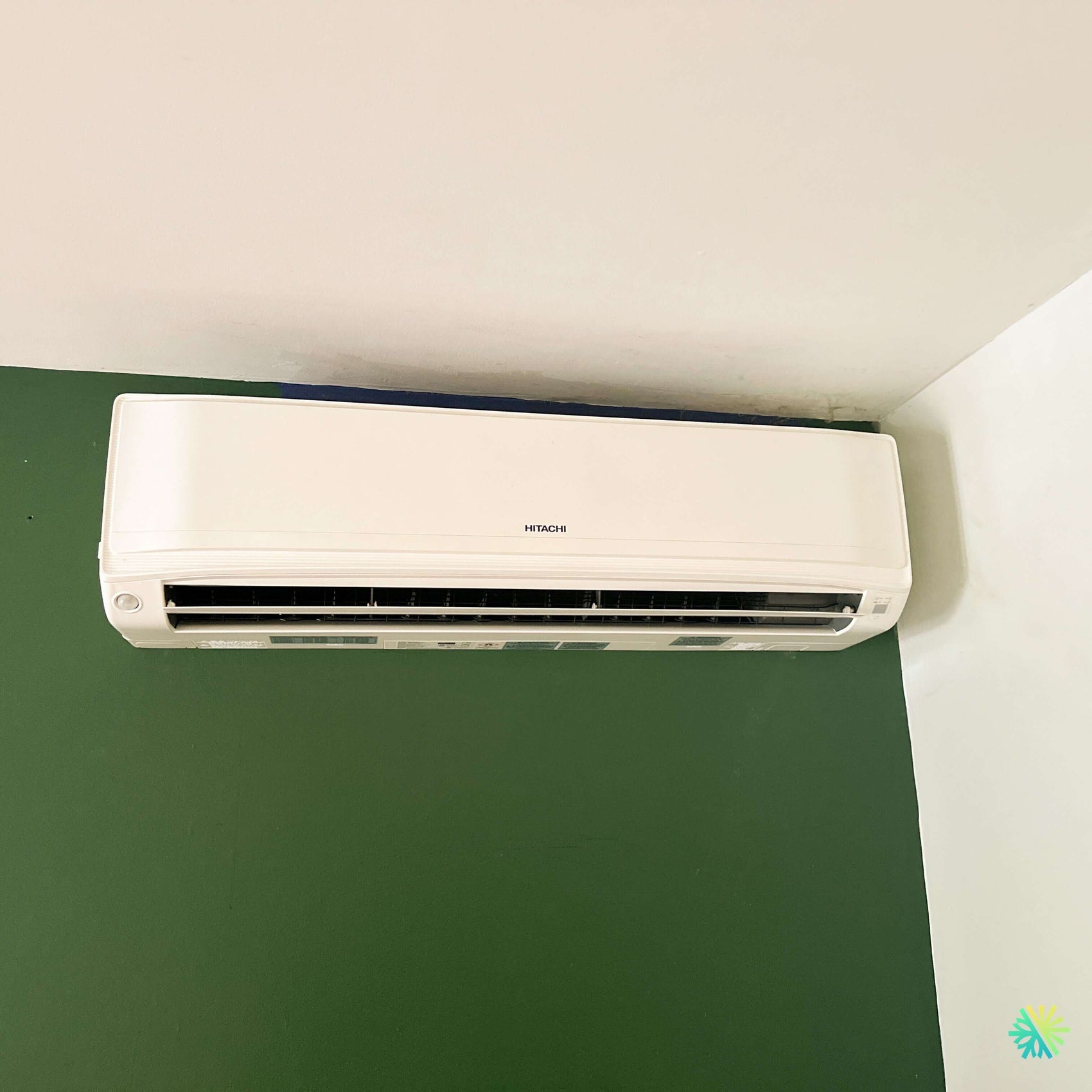

Une installation compacte dans l’angle supérieur d’un mur accent
Cette installation de thermopompe murale à Varennes montre à quel point le positionnement de l’unité intérieure peut devenir déterminant lorsque l’espace disponible est limité. Sur la photographie prise à la fin des travaux, la Hitachi airHome 600 est installée très haut sur un mur accent vert, à proximité du plafond et du mur adjacent.
Le résultat visuel est discret : l’appareil blanc se détache clairement sur le fond foncé, sans occuper la partie utile du mur ni entrer en conflit avec le mobilier. Derrière cette apparente simplicité se trouvent toutefois plusieurs décisions techniques. Dans un angle aussi serré, nous devons tenir compte de la reprise d’air, du mouvement du panneau avant, de l’accès aux filtres, de la diffusion dans la pièce et du parcours des conduites frigorifiques.
Chez AirGreen, nous ne choisissons jamais l’emplacement d’une thermopompe uniquement parce qu’un appareil peut physiquement entrer dans l’espace disponible. Nous évaluons aussi la façon dont il fonctionnera au quotidien et la facilité avec laquelle il pourra être entretenu plusieurs années après son installation.
Un mur disponible, mais avec des dégagements restreints
La configuration visible dans cette résidence de Varennes présentait une contrainte claire : l’unité devait être intégrée dans la portion supérieure d’un mur, près de la jonction avec un deuxième mur.
Ce type d’emplacement demande une prise de mesures particulièrement précise. Avant de fixer la plaque de montage, nous devons vérifier :
- la largeur réelle de l’unité intérieure;
- la hauteur disponible sous le plafond;
- l’espace nécessaire pour aspirer l’air par le dessus;
- la distance permettant d’ouvrir le panneau frontal;
- le dégagement latéral utile pour l’entretien;
- la position du trou de passage;
- le parcours du drain de condensat;
- l’emplacement possible des montants, fils et tuyaux dissimulés.
Dans cette installation, l’appareil a été positionné de manière à utiliser efficacement la partie supérieure du mur. Cette approche libère l’espace inférieur et permet au débit d’air de se propager dans la pièce plutôt que d’être bloqué par des meubles.
Pourquoi quelques centimètres peuvent changer le fonctionnement
L’air ambiant entre principalement par la partie supérieure d’une thermopompe murale. Il traverse ensuite les filtres et le serpentin avant d’être soufflé par les déflecteurs situés au bas de l’appareil.
Lorsque l’unité est placée près du plafond, le positionnement doit être calculé avec soin. Un espace trop restreint peut compliquer :
- l’aspiration de l’air;
- le nettoyage des filtres;
- l’ouverture du couvercle;
- l’inspection du serpentin;
- la lecture de la température ambiante;
- le démontage lors d’un entretien approfondi.
À l’inverse, installer l’appareil trop bas aurait utilisé inutilement une partie du mur et aurait pu diriger le débit directement vers les occupants. Notre objectif est donc de trouver le meilleur compromis possible selon la configuration réelle de la pièce.
Une intégration visuelle réussie sur le mur vert
L’unité intérieure Hitachi présente un boîtier blanc aux lignes sobres. Sur le mur vert foncé visible sur la photo, elle forme un contraste net et propre. Le choix d’un emplacement en hauteur réduit son impact sur l’aménagement de la pièce et préserve la surface disponible pour les meubles, les cadres ou le rangement.
L’esthétique demeure secondaire par rapport aux exigences techniques, mais elle fait partie d’une bonne installation CVAC résidentielle. Une thermopompe murale est visible toute l’année. Son alignement, son niveau et sa relation avec les angles de la pièce influencent donc directement la qualité perçue du travail.
Nous vérifions notamment que :
- la plaque de montage est parfaitement de niveau;
- le boîtier repose uniformément sur ses attaches;
- aucun espace irrégulier n’apparaît derrière l’unité;
- les conduites ne déforment pas le panneau;
- le drain conserve sa pente;
- les déflecteurs peuvent s’ouvrir sans obstruction.
Pourquoi la Hitachi airHome 600 convient au climat de Varennes
La Hitachi airHome 600 est une thermopompe murale à technologie Inverter conçue pour climatiser, chauffer et contribuer à la qualité de l’air intérieur.
La série est offerte dans des capacités allant de 9 000 à 24 000 BTU/h. Selon la combinaison sélectionnée, son efficacité peut atteindre un TRÉS2 de 23,0 et un CPSC2 de région 5 de 9,2. Elle utilise le réfrigérant R32, fonctionne en chauffage jusqu’à une température extérieure de -25 °C et peut maintenir jusqu’à 100 % de sa capacité à -15 °C pour certaines combinaisons. Les modèles de la gamme figurant dans la documentation sont certifiés ENERGY STAR.
Ces caractéristiques sont pertinentes à Varennes, où les résidences doivent composer avec :
- des périodes de chaleur humide;
- des nuits estivales où l’humidité demeure élevée;
- des saisons intermédiaires très variables;
- des températures hivernales sous le point de congélation;
- des épisodes de froid plus intense.
La technologie Inverter permet au compresseur d’adapter sa vitesse à la demande réelle. Une fois la température atteinte, le système peut réduire sa puissance plutôt que de s’arrêter complètement. Cette modulation améliore la stabilité de la température et limite les cycles brusques.
Une capacité qui doit être déterminée selon la charge thermique
La photographie permet d’identifier la série installée, mais elle ne permet pas de confirmer avec certitude la capacité exacte de la combinaison. Plusieurs modèles airHome 600 partagent des dimensions intérieures similaires.
Pour choisir correctement entre 9 000, 12 000, 15 000, 18 000 ou 24 000 BTU, nous évaluons notamment :
- la superficie de la zone desservie;
- la hauteur des plafonds;
- le nombre de fenêtres;
- l’orientation solaire;
- la qualité de l’isolation;
- l’étage où se trouve la pièce;
- la circulation vers les pièces voisines;
- les pertes de chaleur;
- l’usage de l’espace;
- le chauffage déjà présent.
Une capacité excessive n’est pas un avantage. Une unité surdimensionnée peut refroidir rapidement la pièce sans fonctionner assez longtemps pour retirer suffisamment d’humidité. Elle peut aussi multiplier les cycles courts.
Une unité trop petite risque plutôt de fonctionner continuellement pendant les journées les plus chaudes ou les périodes de froid, sans atteindre facilement la consigne.
Les performances hivernales varient selon la capacité
Le fabricant indique des capacités maximales de chauffage à -25 °C qui varient selon le modèle :
- environ 7 200 BTU/h pour la combinaison de 9 000 BTU;
- environ 8 800 BTU/h pour celle de 12 000 BTU;
- environ 10 500 BTU/h pour celle de 15 000 BTU;
- environ 12 900 BTU/h pour celle de 18 000 BTU;
- environ 15 000 BTU/h pour la combinaison de plus grande capacité.
Ces valeurs montrent pourquoi il faut regarder plus loin que la puissance nominale inscrite dans le nom du système. La capacité livrée par temps froid est l’une des données les plus importantes pour une installation au Québec.
Une diffusion d’air à planifier dans un angle
L’emplacement près d’un mur latéral influence la façon dont l’air circule dans la pièce. Le soufflage ne doit pas être dirigé vers la paroi adjacente au point de créer une circulation courte entre la sortie et l’aspiration de l’appareil.
Lors de la mise en service, nous ajustons les déflecteurs pour que l’air soit envoyé vers la zone ouverte. En mode climatisation, une orientation légèrement horizontale favorise la propagation de l’air frais, qui descend ensuite naturellement. En chauffage, une orientation plus basse aide à faire parvenir la chaleur vers la zone occupée.
Une bonne diffusion évite plusieurs problèmes courants :
- un côté de la pièce trop froid;
- une zone éloignée qui demeure chaude;
- une sensation de courant d’air direct;
- des cycles trop rapides;
- une lecture de température influencée par l’air soufflé;
- une consommation inutilement élevée.
Éviter de bloquer l’unité après l’installation
Même si l’appareil est installé en hauteur, les occupants doivent éviter d’ajouter directement devant ou sous celui-ci :
- une armoire haute;
- une étagère profonde;
- un rideau;
- une plante volumineuse;
- une cloison décorative;
- un meuble qui dévie le débit.
La zone devant la thermopompe doit rester suffisamment libre pour permettre une distribution efficace dans la pièce.
Un fonctionnement silencieux pour les espaces de vie
Selon la capacité et la vitesse choisie, les unités intérieures de la gamme Hitachi airHome 600 peuvent fonctionner à un niveau sonore très faible. La documentation mentionne notamment un niveau pouvant descendre jusqu’à environ 27 dB(A) pour le modèle de 12 000 BTU en mode silencieux.
Le confort acoustique ne dépend toutefois pas uniquement de la fiche technique. La qualité de l’installation joue également un rôle.
Nous devons éviter :
- une plaque de montage mal ancrée;
- un boîtier qui vibre contre le mur;
- une conduite en contact rigide avec la structure;
- un drain qui résonne;
- une pompe de condensat mal isolée;
- une unité qui n’est pas parfaitement emboîtée sur son support.
Une installation propre et stable aide la thermopompe à conserver le niveau sonore prévu par le fabricant.
Qualité de l’air, entretien et performance à long terme
FrostWash 3.0 pour limiter l’accumulation sur le serpentin
La Hitachi airHome 600 intègre la technologie FrostWash 3.0. Ce cycle autonettoyant agit en trois étapes :
- le serpentin est chauffé afin d’assouplir certaines particules graisseuses;
- il est refroidi jusqu’à la formation de glace, qui emprisonne des contaminants;
- la glace fond et entraîne une partie des saletés vers le drainage.
Cette fonction peut être déclenchée automatiquement à certains intervalles ou manuellement depuis la télécommande et l’application airCloud Go.
Le système comprend aussi un préfiltre en acier inoxydable et un filtre à charbon actif PM2.5. Selon les essais décrits par le fabricant, cette combinaison contribue à réduire de petites particules et certaines odeurs lorsque la thermopompe fonctionne.
La fonction autonettoyante ne remplace pas l’entretien CVAC
Même avec FrostWash, une thermopompe murale doit être entretenue. Les filtres captent progressivement la poussière présente dans la pièce. La roue de ventilation, le drain et le bac de condensat peuvent également accumuler des dépôts.
Nous recommandons aux occupants de :
- inspecter les filtres régulièrement;
- les nettoyer selon l’utilisation et la présence de poussière;
- vérifier que la sortie d’air demeure libre;
- surveiller toute odeur inhabituelle;
- observer si le débit d’air diminue;
- faire inspecter le système en cas de fuite ou de bruit.
L’emplacement visible sur la photo exige une attention particulière à l’accès supérieur. Avant toute intervention, il faut s’assurer que le panneau frontal peut être ouvert sans forcer contre le plafond.
Des composants conçus pour faciliter le service
La documentation de l’airHome 600 présente plusieurs caractéristiques pensées pour simplifier l’installation et l’entretien :
- couvercle avant fixé par un nombre limité de vis;
- raccord de drainage configurable à gauche ou à droite;
- couvercles latéraux amovibles;
- bac de récupération amovible;
- accès simplifié au moteur de ventilation;
- plaque de montage optimisée;
- zone d’aspiration agrandie;
- positionnement amélioré des capteurs de température et d’humidité.
Ces détails sont importants lors d’un nettoyage de thermopompe murale. Une machine bien conçue et correctement installée demande moins de démontage inutile pour atteindre les composants internes.
Protection contre les moisissures et l’humidité résiduelle
Après certains cycles, la fonction de protection contre les moisissures fait circuler l’air à travers les composants internes et chauffe le serpentin afin de limiter l’humidité résiduelle.
Cette fonction est utile après une longue période de climatisation, particulièrement durant les semaines humides sur la Rive-Sud. Elle aide à réduire les conditions favorables aux odeurs, mais elle n’élimine pas les moisissures déjà présentes.
Une odeur persistante peut indiquer :
- un filtre très sale;
- un serpentin contaminé;
- une roue de ventilation encrassée;
- de l’eau stagnante dans le bac;
- un drain partiellement obstrué;
- une accumulation dans la conduite d’évacuation.
Dans ce cas, un nettoyage professionnel demeure nécessaire.
Le drainage : une partie invisible mais essentielle de l’installation
En mode climatisation ou déshumidification, le serpentin intérieur produit du condensat. Cette eau doit être évacuée avec une pente continue.
Un drain mal configuré peut entraîner :
- des bruits de gargouillement;
- une accumulation de matière organique;
- une odeur dans l’unité;
- un débordement du bac;
- des marques sur le mur;
- des dommages à la peinture;
- une fuite au plancher.
Dans une installation en hauteur comme celle-ci, l’eau peut causer des dégâts importants avant d’être remarquée. Nous testons donc l’écoulement avant la remise du système au client.
Lorsque le drainage gravitaire est possible, il demeure généralement préférable. Une pompe de condensat est utilisée seulement lorsque la configuration du bâtiment l’exige.
Une tuyauterie adaptée à chaque capacité
La conduite liquide de la série airHome 600 est de 1/4 po. Le diamètre de la conduite de gaz dépend de la capacité :
- 3/8 po pour 9 000 et 12 000 BTU;
- 1/2 po pour 15 000 et 18 000 BTU;
- 5/8 po pour la plus grande combinaison.
Le respect des diamètres prescrits est essentiel pour maintenir le débit de réfrigérant et le retour d’huile vers le compresseur.
Nous accordons également une attention particulière :
- aux évasements;
- au couple de serrage;
- à l’isolation des conduites;
- à l’étanchéité;
- au test de pression;
- au tirage au vide;
- à la charge additionnelle lorsque la longueur l’exige;
- à la protection des conduites à l’extérieur.
Le réfrigérant R32 et la mise en service
La Hitachi airHome 600 utilise le R32. Ce réfrigérant offre de bonnes performances thermodynamiques, mais il exige une installation conforme aux procédures du fabricant.
Lors de la mise en service, nous vérifions :
- l’étanchéité des raccordements;
- la qualité du vide;
- les pressions et températures;
- le fonctionnement en climatisation;
- le fonctionnement en chauffage;
- la réponse de la télécommande;
- le mouvement des déflecteurs;
- l’évacuation du condensat;
- l’absence de vibrations;
- la communication entre les deux unités.
Cette vérification finale distingue une installation simplement raccordée d’une installation réellement prête à fonctionner.
Contrôle Wi-Fi avec airCloud Go
L’adaptateur Wi-Fi est inclus avec les modèles indiqués dans la brochure. L’application airCloud Go permet notamment :
- de modifier la consigne à distance;
- de programmer des horaires hebdomadaires;
- de suivre une estimation des coûts énergétiques;
- d’utiliser certaines commandes vocales;
- d’activer des automatismes selon la localisation;
- de gérer certaines fonctions de nettoyage.
Pour une résidence à Varennes, cette option peut être pratique lors des absences ou pour rétablir une température confortable avant le retour à la maison.
Smart Eco et SleepSense
La fonction Smart Eco utilise un capteur de mouvement pour détecter l’inoccupation de la pièce. Après une période sans présence, le système peut réduire sa consommation. Lorsqu’un occupant revient, il reprend son fonctionnement initial.
La fonction SleepSense ajuste progressivement la température pendant le sommeil afin de limiter les variations inconfortables.
Le positionnement de l’unité influence toutefois l’efficacité de ces fonctions. Un meuble haut ou une cloison devant le capteur peut réduire sa couverture. L’espace devant l’unité doit donc rester dégagé.
Chauffage jusqu’à -25 °C et gestion du dégivrage
La thermopompe peut poursuivre le chauffage jusqu’à une température extérieure de -25 °C. Par temps froid et humide, du givre se forme naturellement sur le serpentin extérieur. Le système déclenche alors un cycle de dégivrage.
L’airHome 600 comprend un dégivrage adaptatif et un élément chauffant dans son bac de condensation extérieur. Ces caractéristiques aident à gérer l’eau et la glace, mais l’installation extérieure doit aussi être adaptée au climat québécois.
L’unité extérieure doit notamment être :
- installée au-dessus des accumulations de neige;
- protégée des chutes de glace;
- placée loin des zones de passage;
- dégagée devant le ventilateur;
- positionnée pour permettre l’écoulement de l’eau;
- accessible pour l’entretien.
Admissibilité aux aides financières
Les combinaisons airHome 600 présentées dans la documentation sont certifiées ENERGY STAR et annoncées comme admissibles à plusieurs incitatifs provinciaux. L’admissibilité réelle doit cependant être vérifiée selon :
- les numéros complets des unités;
- la certification de la combinaison;
- la capacité de chauffage reconnue;
- la date d’installation;
- le type de bâtiment;
- l’adresse du projet;
- le programme disponible au moment de la demande.
Une facture doit généralement indiquer clairement la marque, les modèles, les numéros de série, l’adresse et les coordonnées de l’entrepreneur.
Garanties et enregistrement de la thermopompe
La documentation Hitachi présente une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces. Pour certaines installations résidentielles enregistrées en ligne, la couverture peut être prolongée jusqu’à dix ans sur le compresseur et dix ans sur les pièces, selon les conditions applicables.
Une option améliorée peut aussi offrir une couverture supplémentaire, sous réserve de l’achat de la mise à niveau prévue.
Après l’installation, il est important de conserver :
- la facture;
- la preuve d’installation;
- les modèles complets;
- les numéros de série;
- la confirmation d’enregistrement;
- les documents de garantie;
- les preuves associées aux subventions.
Les erreurs à éviter dans une configuration comparable
Placer l’unité sans prévoir l’ouverture du panneau
Un appareil peut entrer sous le plafond tout en devenant très difficile à entretenir. L’accès aux filtres doit être validé avant le perçage.
Installer trop près du mur latéral
Un dégagement latéral insuffisant peut gêner le démontage, la circulation d’air et l’accès aux raccordements.
Choisir la capacité selon la largeur du mur
La taille disponible sur le mur ne doit jamais déterminer la puissance de la thermopompe. Le choix doit être basé sur la charge thermique.
Négliger la pente du drain
Un parcours plus discret ne vaut pas une pente irrégulière. Le drainage doit rester fiable avant d’être esthétique.
Orienter le soufflage contre la paroi adjacente
L’air doit être dirigé vers la partie ouverte de la pièce afin d’éviter une recirculation locale.
Oublier l’entretien futur
Une installation doit demeurer accessible au technicien, même lorsque la pièce sera entièrement meublée.
Une installation AirGreen adaptée à la réalité du bâtiment
Ce projet à Varennes illustre notre approche : utiliser l’espace disponible sans négliger les exigences de fonctionnement.
L’unité intérieure Hitachi airHome 600 a été intégrée :
- en hauteur pour libérer le mur;
- dans une zone visuellement cohérente;
- près d’un angle nécessitant des mesures précises;
- avec une orientation favorisant la diffusion vers la pièce;
- en tenant compte de l’accès aux filtres et aux composants;
- avec une technologie adaptée au chauffage et à la climatisation au Québec.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Varennes, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque projet est évalué selon la configuration du bâtiment, le confort recherché et les contraintes réelles du chantier.
Une bonne machine compte. Son dimensionnement, son emplacement, son drainage et sa mise en service déterminent toutefois la qualité du confort obtenu pendant les années suivantes.
