Installation d’une thermopompe murale Hitachi airHome 600 sur le balcon d’un immeuble en brique à La Prairie, sur la Rive-Sud

Une installation extérieure sur balcon qui exigeait bien plus qu’un simple emplacement disponible

Cette installation de thermopompe murale à La Prairie a été réalisée dans un immeuble résidentiel en brique où l’unité extérieure devait prendre place sur un balcon. La photo du chantier montre immédiatement les principales contraintes : une surface extérieure limitée, un garde-corps métallique, un balcon supérieur, une porte-patio, des objets utilisés quotidiennement par les occupants et une façade dont l’apparence devait être respectée.

Dans ce contexte, nous ne pouvions pas déposer l’appareil au premier endroit libre. Le fonctionnement d’une Hitachi airHome 600 dépend d’un débit d’air adéquat autour de l’échangeur, d’une base stable, d’une évacuation maîtrisée de l’eau de dégivrage et d’un accès suffisant pour les futurs travaux d’entretien CVAC.

Nous avons donc organisé l’installation autour de quatre priorités :

• Maintenir l’usage normal du balcon.
• Préserver la circulation de l’air devant et derrière l’unité extérieure.
• Acheminer proprement la tuyauterie sur la façade en brique.
• Limiter l’impact visuel de l’installation CVAC sur l’immeuble.

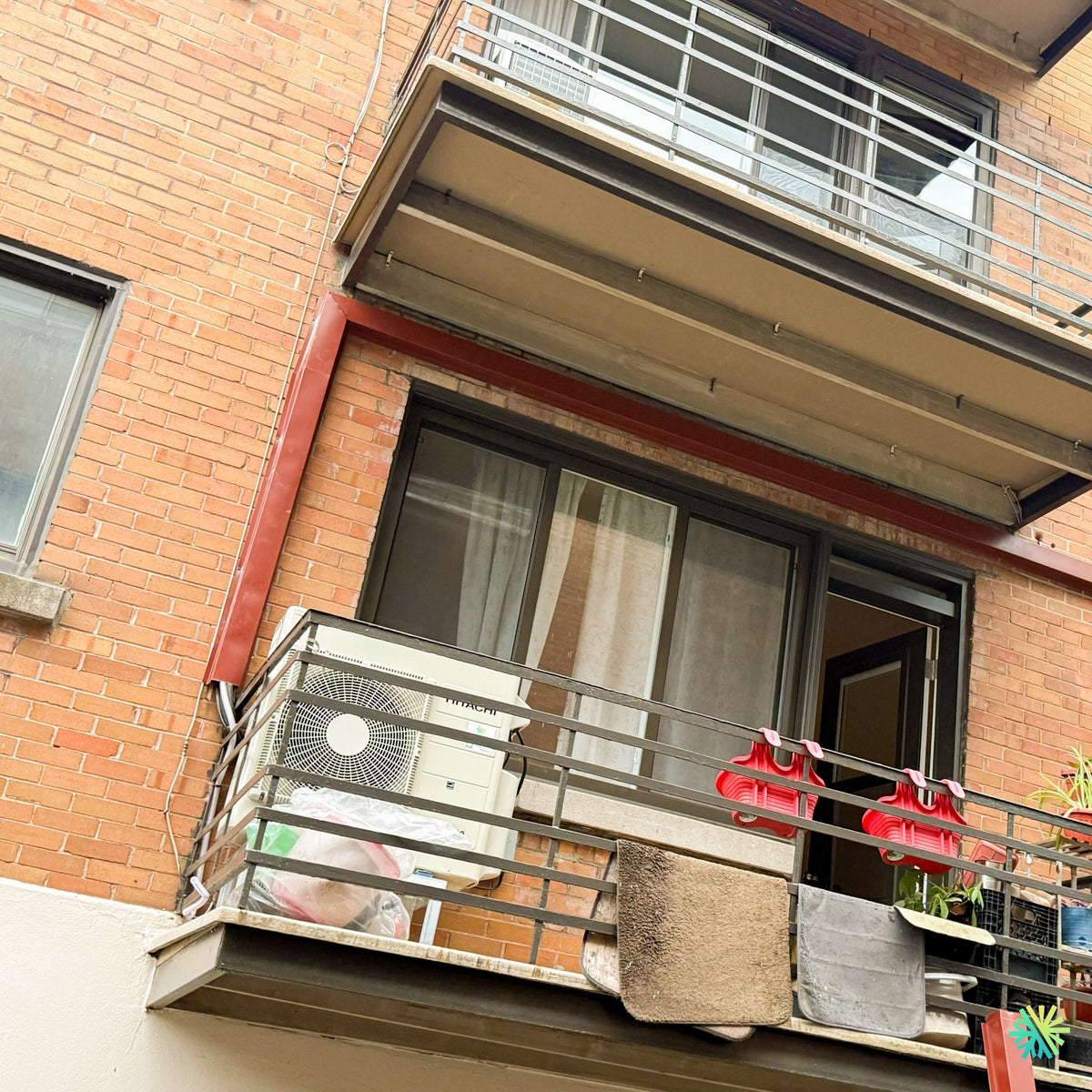

Le résultat visible présente une unité Hitachi positionnée dans le coin du balcon, à proximité du mur extérieur, mais sans condamner complètement le passage vers la porte. Les conduites sont regroupées dans un recouvrement vertical dont la teinte rouge s’harmonise avec les éléments architecturaux déjà présents sur la façade.

Un immeuble en brique avec plusieurs niveaux à respecter

L’installation d’une thermopompe dans une maison détachée et celle d’un appareil sur le balcon d’un immeuble à logements sont deux interventions très différentes.

Dans le cas de ce projet à La Prairie, il fallait considérer :

• La structure du balcon.
• La présence d’un balcon immédiatement au-dessus.
• Les fenêtres et portes voisines.
• Les garde-corps.
• Les parcours possibles pour les conduites.
• Le bruit perçu par les occupants des logements adjacents.
• L’écoulement de l’eau pendant les cycles de dégivrage.
• L’accès du technicien à l’unité extérieure.
• L’apparence générale de la façade.

Une unité extérieure mal placée peut produire des vibrations dans la dalle, souffler directement contre un garde-corps ou rendre presque impossible l’ouverture de son panneau de service. Elle peut aussi devenir difficile à dégager après une chute de neige.

Notre travail consiste donc à anticiper non seulement le démarrage du système, mais aussi son comportement pendant plusieurs hivers québécois.

Pourquoi le coin du balcon représentait le meilleur compromis

Sur la photo, l’unité extérieure est installée du côté gauche du balcon. Cette position permet de conserver la porte-patio accessible et de limiter l’encombrement dans la zone centrale.

Un autre emplacement aurait pu créer plusieurs problèmes :

• Une obstruction partielle de la porte.
• Un soufflage directement dirigé vers la zone de passage.
• Une distance excessive entre les unités intérieure et extérieure.
• Une tuyauterie plus visible sur la brique.
• Un accès limité pour le nettoyage du condenseur.
• Une réduction de l’espace utilisable par les occupants.

En plaçant l’appareil près du mur, nous pouvions également regrouper les conduites dans une trajectoire verticale claire. Cette approche réduit le nombre de changements de direction et facilite la protection mécanique des lignes frigorifiques.

Conserver un espace réel autour du condenseur

Le devant d’une unité extérieure ne doit pas être traité comme une surface de rangement. Le ventilateur doit pouvoir expulser l’air sans rencontrer de sacs, de mobilier, de textiles ou d’autres objets placés contre la grille.

La photo montre plusieurs articles présents sur le balcon. Ils ne posent pas nécessairement problème lorsqu’ils demeurent suffisamment éloignés, mais l’occupant doit conserver une zone libre autour de l’appareil.

Nous recommandons notamment de ne pas appuyer contre la thermopompe :

• Des tapis.
• Des boîtes.
• Des sacs de rangement.
• Des bacs.
• Des plantes volumineuses.
• Des panneaux de séparation.
• Du mobilier pliant.

Une restriction du débit d’air peut augmenter les pressions de fonctionnement en climatisation, prolonger les cycles et réduire le rendement réel de l’appareil.

Une unité surélevée pour mieux gérer l’hiver

L’unité extérieure visible sur le balcon n’est pas simplement posée directement au sol. Elle est soutenue de manière à conserver un dégagement sous le châssis.

Cette surélévation est importante pour une thermopompe murale à climat froid. En mode chauffage, l’unité extérieure produit de l’eau pendant les cycles de dégivrage. Cette eau peut geler si elle reste emprisonnée sous l’appareil.

Un dégagement insuffisant peut favoriser :

• La formation d’une plaque de glace sous le condenseur.
• L’obstruction des ouvertures du bac.
• Le contact de la glace avec le ventilateur.
• Une accumulation qui soulève ou déforme l’appareil.
• Des vibrations supplémentaires.
• Une détérioration prématurée de la base.

Sur un balcon, la gestion de cette eau demande encore plus d’attention, car elle ne doit pas créer une surface glissante ni s’écouler sans contrôle vers les niveaux inférieurs.

L’eau de dégivrage : un enjeu central sur un balcon

Lorsqu’une thermopompe chauffe une résidence par temps froid, du givre se forme naturellement sur son échangeur extérieur. Le système inverse temporairement son cycle pour faire fondre cette accumulation.

L’eau produite doit ensuite quitter le bac inférieur. Sur un terrain, elle peut généralement s’écouler vers une zone de drainage appropriée. Sur un balcon, elle peut :

• Geler près de la porte.
• Traverser les ouvertures du plancher.
• Tomber sur le balcon inférieur.
• Former des stalactites sous la dalle.
• Se diriger vers un mur ou une fondation.
• Créer un risque de glissade.

La Hitachi airHome 600 comprend un élément chauffant dans le bac de condensation, ce qui aide à maintenir les passages d’eau plus libres pendant les périodes froides. La série utilise également une logique de dégivrage adaptatif conçue pour éviter des cycles inutilement fréquents. Ces caractéristiques améliorent le fonctionnement hivernal, mais elles ne remplacent pas une planification appropriée de l’écoulement sur le site.

Une goulotte extérieure intégrée à la façade

L’un des détails les plus intéressants de cette installation à La Prairie est le traitement du parcours des conduites. Plutôt que de laisser les lignes frigorifiques, les câbles et le drain exposés sur la brique, nous les avons regroupés dans un recouvrement extérieur.

La section verticale rouge visible à gauche du balcon suit une trajectoire nette et reprend une couleur déjà présente sur les éléments métalliques de l’immeuble. Ce choix offre plusieurs avantages :

• Une meilleure protection contre les chocs.
• Une résistance accrue aux rayons UV.
• Une apparence plus ordonnée.
• Une protection contre la pluie et la neige.
• Un accès possible aux conduites en cas de service.
• Une intégration plus discrète sur la façade.

Sur un mur en brique, chaque fixation doit être planifiée avec soin. Une mauvaise technique peut endommager les joints de mortier, favoriser les infiltrations ou créer une finition irrégulière.

Nous devons aussi éviter de multiplier les perforations. Le tracé est établi avant le début des travaux afin que les conduites suivent le trajet le plus direct compatible avec la structure et l’emplacement de l’unité intérieure.

Le percement d’un mur de maçonnerie

Le passage entre l’intérieur et l’extérieur comprend généralement :

• La conduite de liquide.
• La conduite de gaz.
• Le câble de communication.
• L’alimentation requise selon la configuration.
• Le tuyau d’évacuation du condensat.

Le percement doit présenter une légère pente vers l’extérieur. Cette pente contribue à empêcher l’eau de pluie ou le condensat de migrer vers l’intérieur.

Après le passage des conduites, nous scellons l’ouverture afin de limiter :

• Les infiltrations d’air.
• L’entrée d’eau.
• Le passage d’insectes.
• Les pertes de chaleur.
• Les mouvements des tuyaux dans le mur.

Dans un immeuble en brique, le scellement extérieur doit rester compatible avec les matériaux de la façade et résister aux mouvements saisonniers.

Une Hitachi airHome 600 choisie pour le chauffage, la climatisation et la qualité de l’air

Une série adaptée au climat de la Rive-Sud

La Hitachi airHome 600 est une thermopompe murale à technologie Inverter offerte en plusieurs capacités. La documentation canadienne présente des combinaisons de 9 000 à 24 000 BTU dans la gamme commerciale, avec des capacités nominales de climatisation indiquées à 9 000, 12 000, 15 000, 18 000 et 22 000 BTU/h selon le jumelage exact.

La photo permet d’identifier clairement la série Hitachi, mais elle ne permet pas de confirmer de façon fiable la capacité précise de cette installation. Cette donnée doit toujours être validée au moyen des numéros de modèle des unités intérieure et extérieure.

La gamme airHome 600 est certifiée ENERGY STAR, fonctionne au réfrigérant R32 et peut atteindre un TRÉS2 de 23,0 ainsi qu’un CPSC2 région 5 de 9,2, selon la capacité sélectionnée. Le tableau technique du fabricant confirme aussi un fonctionnement en chauffage jusqu’à -25 °C, un élément chauffant standard dans le bac extérieur et l’inclusion d’un adaptateur Wi-Fi pour les combinaisons répertoriées.

Une capacité de chauffage qui doit être vérifiée à basse température

Le nombre de BTU affiché dans le nom commercial d’une thermopompe ne raconte pas toute l’histoire. Pour un projet à La Prairie, nous devons surtout examiner la chaleur que l’appareil peut encore produire lorsque la température extérieure descend à -8 °C, -15 °C, -20 °C ou -25 °C.

Selon la combinaison choisie, les capacités maximales à -25 °C indiquées dans la brochure varient de 7 200 à 15 000 BTU/h. À -15 °C, elles vont de 11 000 à 24 700 BTU/h.

Cette variation explique pourquoi nous ne recommandons pas une capacité uniquement à partir de la superficie du logement.

Nous évaluons aussi :

1. Le niveau d’isolation.
2. La superficie vitrée.
3. L’étage du logement.
4. L’exposition au vent.
5. L’orientation des fenêtres.
6. La communication de l’air entre les pièces.
7. La présence d’un chauffage d’appoint.
8. Les habitudes de température des occupants.

Un logement situé dans un immeuble mitoyen peut avoir des pertes de chaleur très différentes de celles d’une maison détachée de superficie comparable.

La modulation Inverter dans un logement urbain

La technologie Inverter permet au compresseur de varier sa vitesse. Le système ne fonctionne donc pas uniquement à pleine capacité avant de s’arrêter complètement.

Cette modulation est utile dans un appartement ou un condo, car les besoins peuvent changer rapidement selon :

• L’ensoleillement.
• L’ouverture de la porte-patio.
• La cuisson.
• Le nombre d’occupants.
• Les gains de chaleur provenant des logements voisins.
• Les températures extérieures de mi-saison.

L’appareil peut réduire progressivement sa production lorsque la température approche de la consigne. Cela favorise un fonctionnement plus stable et limite les variations brusques de confort.

Le bruit : une considération importante entre voisins

Une installation sur balcon doit prendre en compte le confort acoustique du propriétaire, mais aussi celui des logements voisins.

La série airHome 600 présente des niveaux sonores extérieurs allant approximativement de 51 à 54 dB(A) à haute vitesse, selon la capacité et le mode. Le niveau perçu dépend toutefois fortement de l’installation.

Les vibrations peuvent être amplifiées lorsque :

• Le support est instable.
• L’appareil touche le garde-corps.
• Les conduites frappent contre la brique.
• Le balcon agit comme une caisse de résonance.
• Des pièces métalliques sont mal fixées.
• La thermopompe est coincée dans un espace trop fermé.

Nous portons donc attention à la stabilité du support, au serrage des fixations et à l’absence de contact direct avec les éléments du garde-corps.

FrostWash 3.0 pour aider à maintenir le serpentin intérieur

L’airHome 600 intègre la technologie FrostWash 3.0, qui utilise un cycle en trois étapes :

• Chauffage du serpentin pour détacher certains résidus.
• Refroidissement jusqu’à la formation d’une couche de glace.
• Fonte de la glace pour entraîner une partie des contaminants vers le drain.

Cette fonction aide à limiter les dépôts sur l’échangeur intérieur. Elle peut être activée automatiquement ou manuellement à partir de la télécommande ou de l’application airCloud Go.

Elle ne remplace pas un nettoyage professionnel. Un entretien de thermopompe murale doit également tenir compte du ventilateur tangentiel, du bac de récupération, des filtres et du drain.

Filtre PM2.5, charbon actif et contrôle de l’humidité

La série comprend un préfiltre en acier inoxydable ainsi qu’un filtre à charbon actif PM2.5. Ce dernier contribue à retenir certaines particules fines et à réduire certaines odeurs dans les conditions d’utilisation prévues.

La fonction de protection contre les moisissures aide également à assécher les composants internes après certains cycles. Elle fait circuler de l’air et peut chauffer le serpentin afin de limiter l’humidité résiduelle.

Dans un logement où la porte-patio est fréquemment ouverte, où l’on cuisine ou où l’humidité varie rapidement, ces fonctions peuvent contribuer au confort. Elles ne remplacent toutefois ni la ventilation mécanique ni le nettoyage périodique des filtres.

airCloud Go pour gérer l’appareil depuis un téléphone

L’adaptateur Wi-Fi est inclus selon la documentation de la gamme. L’application airCloud Go permet notamment :

• D’ajuster la température à distance.
• De programmer des horaires hebdomadaires.
• De choisir le mode de chauffage ou de climatisation.
• De suivre une estimation de l’utilisation énergétique.
• D’utiliser certaines commandes vocales compatibles.
• D’activer des fonctions liées à la présence et à la localisation.

Pour un logement à La Prairie, la programmation peut être utile lorsque les occupants quittent la résidence pendant la journée et souhaitent retrouver une température confortable à leur retour.

L’unité extérieure doit demeurer accessible

Le balcon conservera sa vocation d’espace de vie, mais la thermopompe doit rester accessible.

Nous recommandons de maintenir un passage permettant à un technicien :

• D’inspecter les raccords.
• De mesurer les pressions.
• D’accéder aux composantes électriques.
• De nettoyer l’échangeur.
• De vérifier le drain.
• De retirer le panneau de service.
• De remplacer une composante sans démonter le garde-corps.

Une installation qui ne laisse aucune place au service peut augmenter considérablement le temps d’intervention et compliquer une réparation pourtant simple.

Les précautions à prendre après l’installation

Garder la grille avant libre

Aucun objet ne doit bloquer le ventilateur ou être aspiré contre l’échangeur.

Retirer la neige après les accumulations importantes

La neige ne doit pas atteindre la base du condenseur ni obstruer l’arrière de l’appareil.

Surveiller la formation de glace

Sur un balcon, il faut vérifier que l’eau de dégivrage ne crée pas une zone glissante ou une accumulation sous l’unité.

Ne pas suspendre de textiles contre la thermopompe

Les tapis, couvertures et vêtements peuvent restreindre le débit d’air ou retenir l’humidité contre le boîtier.

Ne pas utiliser le dessus comme tablette

Le panneau supérieur doit rester libre et ne doit pas recevoir de pots, de contenants ou d’objets décoratifs.

Nettoyer les filtres intérieurs régulièrement

Un filtre obstrué réduit le débit d’air et peut augmenter la consommation.

Les erreurs fréquentes lors d’une installation sur balcon

Placer l’unité directement contre le garde-corps

Le soufflage devient restreint et les vibrations peuvent se transmettre au métal.

Ignorer l’écoulement du dégivrage

L’eau peut tomber sur le balcon inférieur ou geler près de la porte.

Choisir un support trop bas

L’appareil risque d’être entouré de glace ou de neige.

Laisser les conduites exposées sur la brique

Les isolants se dégradent plus rapidement et la finition devient vulnérable aux chocs.

Fermer complètement l’unité pour la cacher

Un écran décoratif trop compact peut réduire fortement le débit d’air.

Oublier l’accès au panneau de service

La thermopompe devient difficile à entretenir et à réparer.

Sous-estimer le bruit structurel

Une installation stable et désolidarisée des éléments métalliques est essentielle dans un immeuble à logements.

Une intégration réussie dans un espace réellement habité

Ce projet à La Prairie illustre une réalité fréquente sur la Rive-Sud : l’espace disponible pour l’unité extérieure fait partie du quotidien des occupants. Le balcon sert au passage, au rangement et à l’accès à la résidence. L’installation devait donc fonctionner sans transformer toute la surface en zone technique.

La Hitachi airHome 600 a été positionnée dans le coin le plus logique, sur un support surélevé, avec un parcours de conduites protégé et une finition extérieure adaptée à la façade. L’appareil demeure accessible et son installation préserve autant que possible l’usage normal du balcon.

Chez AirGreen, nous appliquons cette même attention aux projets réalisés à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Dans un immeuble en brique, la qualité d’une installation CVAC dépend autant du dimensionnement de la thermopompe que de la gestion du drainage, des vibrations, des conduites, de la neige et de l’espace nécessaire au service.
