Une unité intérieure intégrée avec précision dans une pièce aux dégagements limités
Cette installation réalisée à Beaconsfield, dans l’Ouest-de-l’Île de Montréal, illustre un aspect essentiel du travail en CVAC : la performance d’une thermopompe murale dépend autant de son positionnement que de ses caractéristiques techniques.

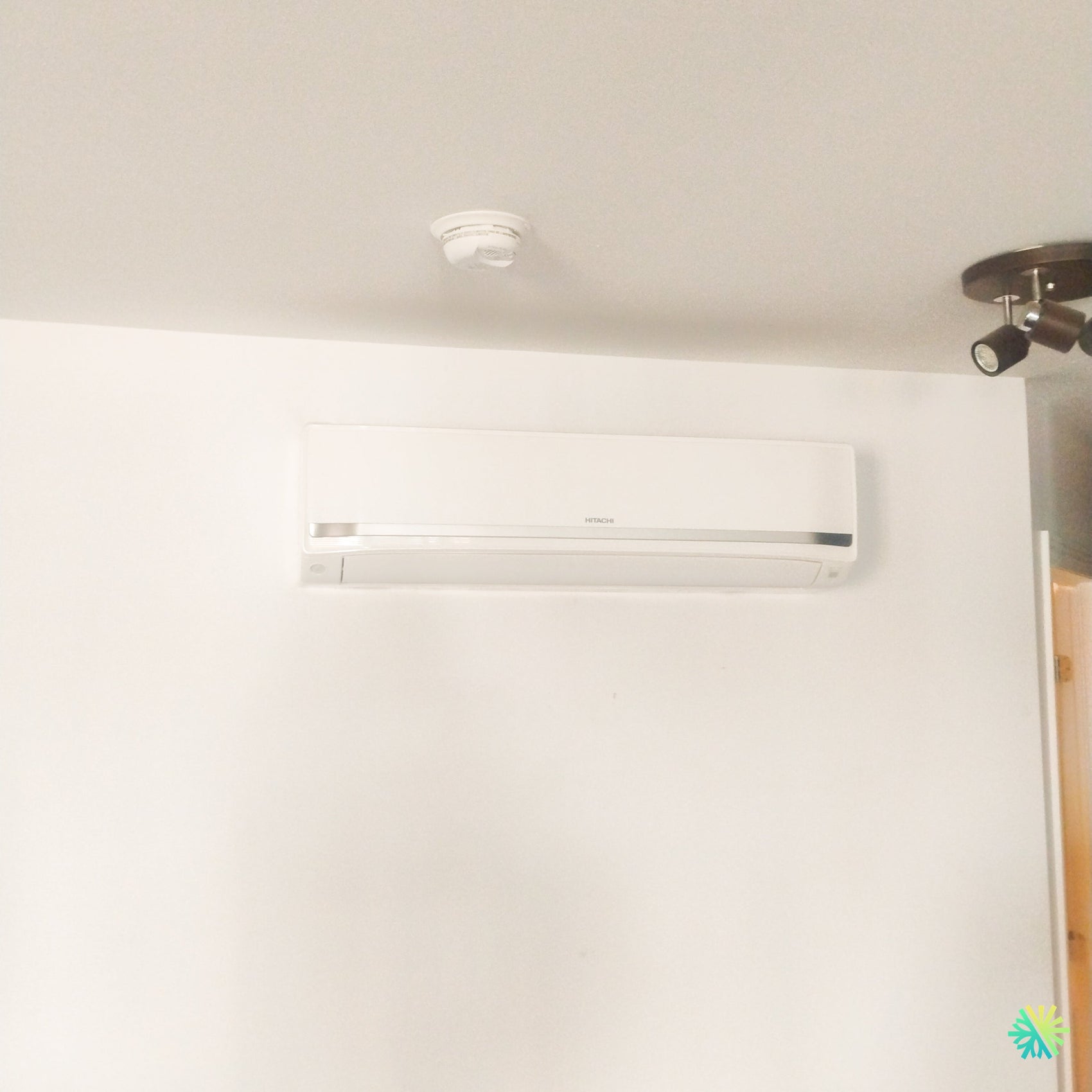

Sur la photo du projet, l’unité intérieure Hitachi airHome 800 est installée sur un mur blanc, à proximité du plafond, entre un détecteur de fumée et un appareil d’éclairage orientable. Une ouverture de porte se trouve également à droite de la thermopompe. L’espace disponible devait donc être utilisé avec précision afin de préserver la circulation dans la pièce, la diffusion de l’air et l’accès futur à l’appareil.
Le résultat est volontairement sobre. La thermopompe s’intègre à la surface claire sans conduite apparente sur le mur photographié. L’appareil est centré dans une zone dégagée et positionné assez haut pour distribuer l’air dans la pièce, tout en conservant l’espace nécessaire au-dessus de l’unité pour l’aspiration et l’entretien.
Cette installation de thermopompe murale à Beaconsfield demandait notamment de coordonner :
- la hauteur de l’unité intérieure;
- le dégagement sous le plafond;
- la proximité du détecteur de fumée;
- l’emplacement du luminaire;
- l’ouverture de la porte voisine;
- le trajet du drain de condensat;
- le passage des conduites frigorifiques;
- la portée réelle du jet d’air dans la pièce.
Un positionnement haut, mais pas simplement collé au plafond
Une thermopompe murale aspire généralement l’air par sa partie supérieure avant de le traiter et de le redistribuer vers la pièce. Il faut donc conserver un espace adéquat entre le dessus de l’unité et le plafond.
Installer l’appareil trop bas aurait réduit la surface murale utile et aurait pu diriger l’air directement vers les occupants. Le placer trop haut, sans respecter le dégagement requis, aurait pu restreindre l’entrée d’air et compliquer le retrait des filtres ou du panneau avant.
Dans ce projet, nous avons recherché un équilibre entre quatre objectifs :
- permettre à l’air de circuler correctement au-dessus de l’appareil;
- conserver une diffusion efficace dans la pièce;
- maintenir un accès raisonnable aux filtres;
- intégrer l’unité sans surcharger visuellement le mur.
Le positionnement visible sur la photo laisse une zone libre sous l’appareil et évite tout conflit direct avec le cadre de porte situé à droite.
La proximité du détecteur de fumée exige une vraie lecture de la pièce
Le détecteur visible au plafond constitue un élément qui ne doit jamais être ignoré pendant la planification. Nous devons éviter de le déplacer inutilement, de le masquer ou de créer une configuration qui nuirait à son accès.
Nous vérifions également que le flux d’air de la thermopompe ne soit pas dirigé de manière problématique vers un dispositif de détection. La circulation produite par une unité murale peut être importante, particulièrement à vitesse élevée.
La bonne pratique consiste à considérer tous les éléments existants avant le perçage :
- détecteurs;
- luminaires;
- moulures;
- prises;
- interrupteurs;
- montants;
- plomberie;
- câblage dissimulé;
- portes et fenêtres.
Un mur qui semble vide peut contenir plusieurs obstacles. Une installation CVAC professionnelle repose donc sur des mesures, une inspection et un choix de trajet réalisés avant l’ouverture du mur.
Une unité alignée avec l’architecture intérieure
Dans une pièce aux murs blancs, les détails d’alignement deviennent particulièrement visibles. Une thermopompe légèrement inclinée ou décentrée peut attirer immédiatement l’attention.
Nous vérifions le niveau de la plaque murale avant de suspendre l’unité. Cette étape est importante pour l’apparence, mais aussi pour le drainage. L’eau produite en mode climatisation doit s’écouler vers le raccord prévu, sans demeurer dans le bac de condensat.
Une inclinaison inadéquate peut contribuer à :
- une accumulation d’eau dans le bac;
- des bruits de ruissellement;
- des odeurs;
- un débordement;
- une fuite sur le mur;
- une humidité persistante dans l’unité.
La surface doit également être assez solide pour supporter l’appareil sans mouvement. La plaque de fixation est ancrée selon la composition réelle du mur, et non simplement vissée dans le gypse sans préparation.
Des conduites invisibles depuis la pièce
L’un des aspects marquants de cette installation à Beaconsfield est l’absence de cache-conduits visible autour de l’unité intérieure. La tuyauterie semble quitter l’appareil directement vers l’arrière ou emprunter un trajet dissimulé.
Lorsqu’une installation arrière directe est possible, elle procure un résultat particulièrement propre. Elle demande toutefois une grande précision, car le perçage doit correspondre à la position des raccords, du câble et du drain.
Le passage mural comprend généralement :
- la conduite de liquide;
- la conduite de gaz réfrigérant;
- le câble de communication;
- parfois l’alimentation selon la configuration;
- le tuyau de drainage;
- l’isolation autour des conduites.
Le percement doit comporter une pente appropriée vers l’extérieur afin de favoriser l’écoulement du condensat. L’ouverture doit ensuite être scellée pour limiter les infiltrations d’air, d’eau et d’insectes.
Pourquoi le drainage gravitaire est privilégié
Lorsque la configuration le permet, nous privilégions un drain fonctionnant par gravité. Cette solution est simple, silencieuse et comporte moins de composantes mécaniques qu’une pompe à condensat.
Une pompe peut être nécessaire lorsque le drain doit remonter ou lorsqu’aucune pente continue n’est possible. Elle ajoute toutefois un mécanisme, du bruit potentiel et un entretien supplémentaire.
Dans une installation comme celle-ci, la planification du drain influence directement le choix de l’emplacement de l’unité intérieure. Un mur peut sembler idéal pour la diffusion de l’air, mais devenir moins avantageux si le condensat ne peut pas être évacué correctement.
L’orientation des volets et la portée du jet d’air
L’unité Hitachi est installée dans la partie supérieure du mur afin que son flux puisse parcourir la pièce. En climatisation, l’air frais tend naturellement à descendre. Une diffusion légèrement horizontale permet donc de mélanger l’air plus uniformément.
En chauffage, l’air chaud monte. Les volets peuvent alors être orientés davantage vers le bas afin d’envoyer la chaleur dans la zone occupée.
Pour éviter un confort inégal, nous cherchons à ne pas diriger l’appareil directement :
- vers un lit;
- vers un fauteuil utilisé durant de longues périodes;
- vers une table de travail;
- contre une porte située trop près;
- dans un coin fermé;
- vers un escalier sans analyse de la distribution.
Le positionnement montré sur la photo offre une façade largement dégagée. Le luminaire situé à droite ne bloque pas la sortie d’air, et la porte voisine demeure fonctionnelle.
Pourquoi la Hitachi airHome 800 convient aux maisons de Beaconsfield
Les résidences de Beaconsfield présentent des configurations variées : maisons à étages, plans plus anciens, agrandissements, sous-sols aménagés et grandes pièces ouvertes. Une thermopompe murale peut y servir de solution principale ou complémentaire selon la charge thermique et la distribution intérieure.
La gamme Hitachi airHome 800 est offerte en plusieurs capacités. Les modèles répertoriés par le fabricant proposent des capacités nominales de climatisation de 9 500, 12 500, 18 000 et 22 000 BTU/h, ainsi que des capacités nominales de chauffage allant de 12 000 à 25 400 BTU/h.
La capacité précise de l’appareil photographié ne peut pas être confirmée à partir de l’unité intérieure seule. Plusieurs modèles utilisent un châssis visuellement semblable. Chez AirGreen, nous nous basons sur les numéros de modèles intérieur et extérieur ainsi que sur les besoins réels du bâtiment.
Le dimensionnement ne doit pas reposer uniquement sur la superficie
Deux maisons de superficie identique à Beaconsfield peuvent avoir des besoins très différents. L’une peut être bien isolée avec des fenêtres récentes, tandis que l’autre peut présenter davantage d’infiltrations et de pertes thermiques.
Pour déterminer la capacité appropriée, nous examinons notamment :
- la surface et le volume de la zone;
- la hauteur des plafonds;
- le nombre de niveaux;
- l’isolation;
- les fenêtres;
- l’orientation solaire;
- les murs exposés;
- les infiltrations d’air;
- l’usage de la pièce;
- la circulation entre les espaces.
Un appareil trop gros peut refroidir rapidement sans retirer suffisamment d’humidité. Un appareil trop petit peut fonctionner continuellement lors des journées les plus froides sans atteindre la température recherchée.
Des performances adaptées au climat montréalais
Selon la documentation Hitachi, l’airHome 800 peut atteindre un TRÈS2 de 26,5 et un CPSC2 pour la région climatique 5 de 9,7, selon le modèle. La gamme est conçue pour fonctionner en chauffage jusqu’à −30 °C et utilise le réfrigérant R32.
Le tableau technique de la page 4 indique également que la capacité maximale de chauffage à −20 °C varie entre 12 000 et 25 500 BTU/h selon le jumelage. Les modèles de 9 000 et 12 000 BTU peuvent atteindre un niveau sonore intérieur de 30 dB(A) en mode silencieux.
Ces données sont pertinentes pour une installation dans l’Ouest-de-l’Île, où la thermopompe doit répondre à des conditions très différentes selon la saison :
- chaleur estivale;
- humidité élevée;
- périodes de gel;
- grands froids;
- verglas;
- changements rapides de température.
La technologie HeatForce pour le chauffage hivernal
La désignation HeatForce visible dans la documentation Hitachi correspond aux caractéristiques de chauffage par temps froid de cette gamme.
La thermopompe extrait de la chaleur de l’air extérieur, même lorsque la température descend sous zéro. Le compresseur Inverter module sa vitesse afin d’adapter la production aux besoins de la pièce.
Cette modulation aide à maintenir une température plus stable que celle d’un appareil fonctionnant seulement en marche ou arrêt. Elle peut aussi réduire les variations brusques de bruit et de débit d’air.
La capacité disponible diminue toutefois lorsque le froid devient extrême. Pour cette raison, nous évaluons toujours le rôle du système de chauffage existant. Une thermopompe murale peut réduire considérablement l’utilisation des plinthes électriques, mais la stratégie doit tenir compte de toutes les pièces de la maison.
FrostWash 3.0 : un cycle de nettoyage du serpentin
La Hitachi airHome 800 comprend la fonction FrostWash 3.0, conçue pour limiter les dépôts sur l’échangeur intérieur.
Le cycle comprend plusieurs étapes :
- le serpentin est chauffé pour aider à détacher certains résidus;
- il est refroidi afin de former une couche de glace;
- les contaminants sont emprisonnés;
- la glace fond et entraîne une partie des impuretés vers le drain.
Cette fonction contribue au maintien de la propreté interne, mais ne remplace pas un entretien CVAC complet. La turbine, le bac de condensat, le drain et les filtres doivent tout de même être vérifiés.
Mold Guard 2.0 et gestion de l’humidité interne
En climatisation, le serpentin intérieur devient froid et humide. Si l’appareil est arrêté immédiatement après un cycle, cette humidité peut persister.
La fonction Mold Guard 2.0 surveille les conditions à l’intérieur de l’unité et peut chauffer le serpentin lorsque des conditions favorables aux moisissures sont détectées.
Pour une maison de Beaconsfield utilisée durant les périodes chaudes et humides, cette fonction ajoute une protection utile. Elle doit être combinée à de bonnes habitudes :
- nettoyer les filtres;
- ne pas obstruer l’entrée d’air;
- laisser le drain accessible;
- surveiller les odeurs inhabituelles;
- planifier un nettoyage approfondi au besoin.
Filtre PM2.5 et préfiltre en acier inoxydable
L’airHome 800 comprend un filtre au charbon actif PM2.5 ainsi qu’un préfiltre en acier inoxydable. La filtration contribue à retenir certaines particules et à réduire certaines odeurs.
Une unité murale ne remplace toutefois pas un échangeur d’air ni un purificateur central pour l’ensemble de la maison. Elle traite principalement l’air qui traverse l’appareil dans la zone desservie.
Le nettoyage régulier des filtres demeure l’une des tâches les plus importantes. Un filtre obstrué réduit le débit d’air et peut provoquer :
- une perte de capacité;
- une augmentation du bruit;
- une consommation accrue;
- un échange thermique moins efficace;
- une accumulation de poussière dans l’unité.
airCloud Go et gestion à distance
L’interface Wi-Fi de la Hitachi airHome 800 permet l’utilisation de l’application airCloud Go. Le propriétaire peut ainsi modifier certains réglages depuis un téléphone, programmer des horaires et consulter certaines informations.
Les fonctions annoncées comprennent notamment :
- une minuterie hebdomadaire;
- le contrôle à distance;
- Smart-Fence;
- l’estimation des coûts d’énergie;
- l’affichage de codes d’erreur;
- l’intégration avec certains assistants vocaux;
- l’activation de fonctions compatibles.
Dans une maison où les horaires varient, la programmation permet de réduire la température pendant certaines absences et de rétablir le confort avant le retour des occupants.
Les exigences électriques et frigorifiques varient selon le modèle
La gamme airHome 800 ne possède pas une seule configuration technique.
Les modèles de 9 000 et 12 000 BTU indiquent une ampacité minimale de circuit de 14 A et une protection maximale de 25 A. Les modèles de 18 000 et 24 000 BTU indiquent une ampacité minimale de 20 A et une protection maximale de 35 A.
Les diamètres de tuyauterie varient également :
- 1/4 po et 3/8 po pour les modèles de 9 000 et 12 000 BTU;
- 1/4 po et 1/2 po pour le modèle de 18 000 BTU;
- 3/8 po et 5/8 po pour le modèle de 24 000 BTU.
Ces différences expliquent pourquoi une vieille tuyauterie ne doit jamais être réutilisée sans vérification. La compatibilité doit être confirmée selon le modèle exact, la longueur du trajet, l’état de l’isolation et le réfrigérant.
Une mise en service qui détermine la fiabilité du système
Après la pose des unités, nous devons réaliser plusieurs vérifications avant de déclarer le système fonctionnel :
- serrage des raccords selon les exigences;
- test d’étanchéité;
- tirage au vide;
- contrôle du drainage;
- vérification des connexions électriques;
- test en climatisation;
- test en chauffage;
- validation des températures;
- vérification des vibrations;
- explication des commandes au client.
Le tirage au vide retire l’air et l’humidité du circuit frigorifique. Une mise en service précipitée peut compromettre la durée de vie du compresseur et la performance de la thermopompe.
Les erreurs à éviter dans une installation intérieure
Dans une pièce comme celle photographiée, plusieurs erreurs auraient pu réduire la qualité du résultat :
- installer l’unité trop près du plafond;
- bloquer l’accès au détecteur;
- diriger le jet d’air vers la porte;
- placer l’appareil de travers;
- laisser un cache-conduits inutilement visible;
- négliger la pente du drain;
- percer sans vérifier le mur;
- choisir une capacité selon la superficie seulement;
- oublier l’accès aux filtres;
- installer l’appareil dans une zone de circulation directe.
Le caractère discret de cette installation repose sur une préparation précise. Une belle finition n’est pas un élément séparé de la technique : elle en est souvent la conséquence.
Entretien recommandé après l’installation
Pour maintenir cette thermopompe Hitachi en bon état, nous recommandons au propriétaire de :
- nettoyer les préfiltres régulièrement;
- conserver le dessus de l’unité dégagé;
- surveiller l’écoulement du drain;
- éviter de pulvériser des produits directement dans l’appareil;
- vérifier les bruits inhabituels;
- programmer un nettoyage professionnel selon l’utilisation;
- inspecter l’unité extérieure avant chaque hiver;
- maintenir la neige et les feuilles loin du condenseur.
La fréquence d’entretien dépend de l’environnement. Une maison avec des animaux, des rénovations récentes ou une forte concentration de pollen peut nécessiter des nettoyages plus rapprochés.
Subventions et garantie : vérifier le jumelage exact
Certains jumelages Hitachi airHome 800 peuvent être admissibles à des programmes d’aide financière. L’admissibilité doit être validée à partir du numéro AHRI ou de la référence reconnue par le programme concerné.
Il est important de conserver :
- la facture détaillée;
- les numéros de modèle;
- les numéros de série;
- la preuve de paiement;
- les photographies de l’installation;
- la documentation de l’équipement;
- la preuve d’enregistrement de la garantie.
La brochure Hitachi présente une garantie standard ainsi que des protections prolongées soumises à certaines conditions. L’enregistrement en ligne doit être effectué dans les délais applicables.
Une installation intérieure discrète et fonctionnelle à Beaconsfield
Cette installation de thermopompe murale Hitachi airHome 800 à Beaconsfield démontre qu’une unité intérieure peut s’intégrer proprement dans une pièce comportant plusieurs contraintes visibles.
Le détecteur de fumée, le plafond, le luminaire, la porte et la surface disponible ont tous influencé le positionnement. La thermopompe demeure accessible, le devant est dégagé et aucune conduite apparente ne vient alourdir le mur.
Chez AirGreen, nous appliquons cette même attention aux installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Nous considérons la capacité, le drainage, la circulation d’air, l’électricité, les conduites et l’intégration à la pièce comme un seul projet cohérent.
