Une intégration intérieure sobre pour chauffer et climatiser efficacement un espace résidentiel

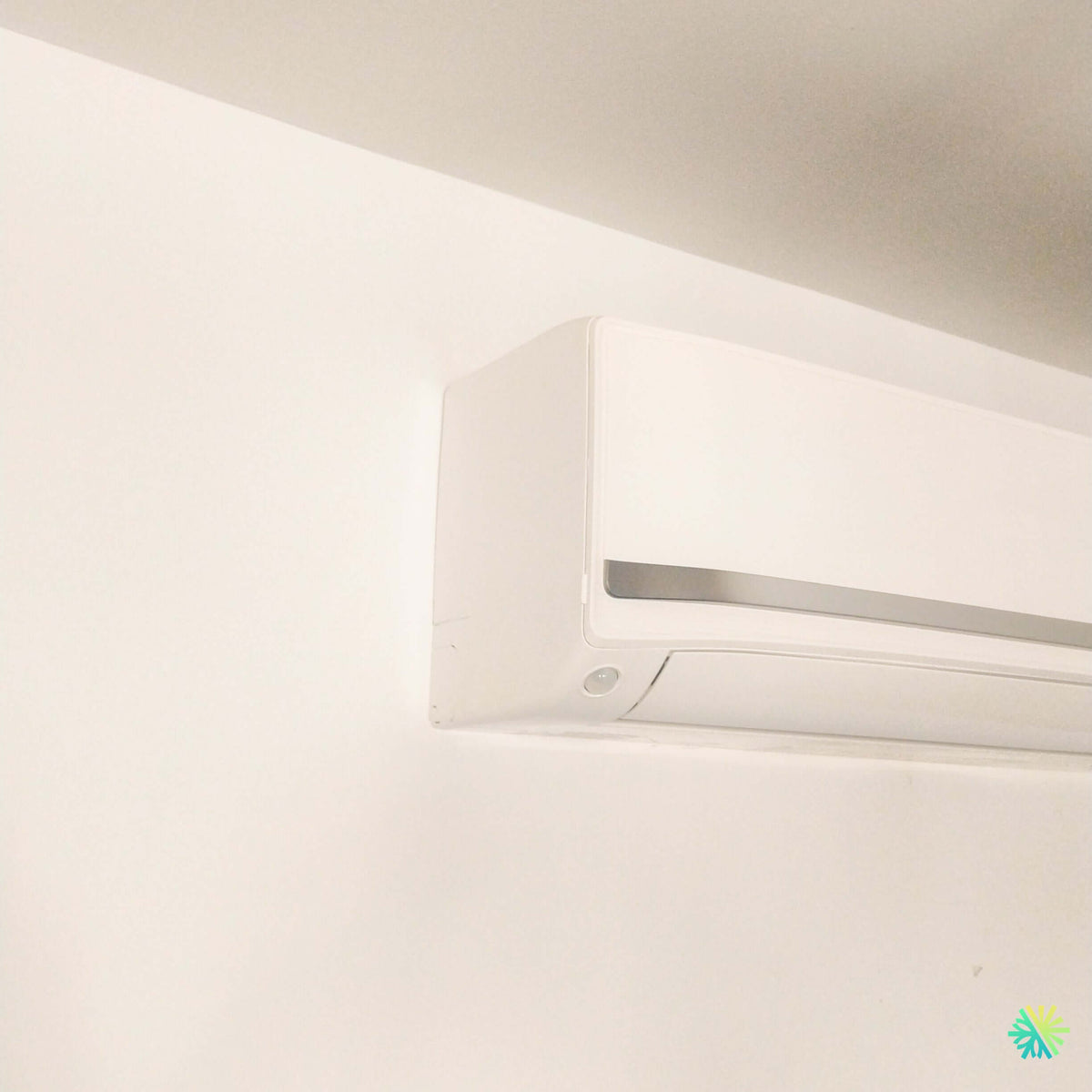

Dans cette résidence de Pont-Viau, à Laval, notre équipe a installé une thermopompe murale Hitachi airHome 800 en recherchant un équilibre précis entre performance, circulation de l’air et intégration visuelle. La photographie de l’installation montre une unité intérieure fixée en hauteur sur un mur blanc, à proximité d’un plafond légèrement incliné. Le résultat est particulièrement discret : le boîtier clair se fond dans la pièce, sans conduits apparents autour de l’appareil ni accessoires encombrants sur le mur.
Ce type de finition paraît simple une fois le chantier terminé, mais il exige plusieurs décisions techniques avant même de percer le premier passage. La hauteur de l’unité, l’espace au-dessus du boîtier, la direction du soufflage, la pente du drain de condensat et le trajet des conduites frigorifiques influencent directement le rendement et la qualité finale de l’installation CVAC.
À Pont-Viau, où l’on retrouve autant de maisons unifamiliales que de duplex, d’immeubles plus anciens et de logements ayant été rénovés par étapes, la configuration intérieure est rarement parfaitement standardisée. Chaque projet doit donc être adapté au bâtiment réel plutôt qu’à une formule générale.
Un emplacement choisi pour mieux distribuer l’air dans la pièce
L’unité intérieure a été positionnée près du plafond, ce qui correspond au fonctionnement normal d’un climatiseur mural avec thermopompe. En climatisation, l’air frais descend progressivement dans la pièce. En chauffage, les volets motorisés permettent d’orienter le débit vers le bas afin de limiter l’accumulation de chaleur au plafond.
La hauteur d’installation contribue également à :
- libérer l’espace habitable au niveau des meubles;
- réduire les risques de chocs contre le boîtier;
- favoriser une portée d’air plus uniforme;
- limiter les obstacles devant la sortie d’air;
- intégrer l’appareil dans une zone visuellement moins dominante.
Dans ce projet, la proximité d’un plafond en pente demandait une attention supplémentaire. L’installateur doit conserver le dégagement requis autour de l’entrée d’air située dans la partie supérieure de l’unité. Un appareil installé trop près du plafond peut aspirer moins d’air, devenir plus bruyant et perdre une partie de son efficacité.
Nous avons donc recherché une position suffisamment élevée pour assurer une bonne diffusion, tout en conservant l’espace nécessaire au fonctionnement et à l’entretien de la thermopompe.
Une installation qui paraît presque encastrée dans le décor
L’un des éléments les plus intéressants sur la photographie est l’absence de cache-tuyaux visible autour de l’unité intérieure. Le mur demeure presque entièrement dégagé, ce qui laisse penser que le passage des conduites a été réalisé directement derrière l’appareil ou dans une zone adjacente peu visible.
Lorsque la structure du bâtiment le permet, cette méthode produit une finition très propre. Elle exige toutefois une planification rigoureuse, car plusieurs composants doivent traverser le mur :
- les conduites frigorifiques en cuivre;
- le câble d’alimentation ou d’interconnexion;
- le fil de communication;
- le drain d’évacuation du condensat;
- l’isolant protégeant les tuyaux contre les pertes thermiques et la condensation.
Le passage doit être correctement incliné vers l’extérieur lorsque le drainage fonctionne par gravité. Une pente insuffisante peut provoquer une accumulation d’eau dans le bac de condensat ou dans le tuyau, puis entraîner des fuites sur le mur intérieur.
La finition blanche de cette installation à Pont-Viau met également en valeur la précision de la mise à niveau. Une unité légèrement inclinée peut être immédiatement visible sur un mur uni, surtout lorsqu’elle est placée près d’une ligne de plafond. Le niveau ne sert d’ailleurs pas uniquement à l’esthétique : il contribue au bon écoulement de l’eau vers le raccord de drainage prévu par le fabricant.
Pourquoi choisir la Hitachi airHome 800 pour une résidence à Laval?
La Hitachi airHome 800 est une thermopompe murale Inverter conçue pour assurer trois fonctions principales : la climatisation, le chauffage et le traitement de l’air intérieur.
La gamme est offerte en plusieurs capacités, de 9 000 à 24 000 BTU/h. Selon le modèle sélectionné, son rendement peut atteindre 26,5 de TRÈS2 et 9,7 de CPSC2 pour la région climatique 5. La plage de fonctionnement annoncée s’étend jusqu’à environ -30 °C en chauffage et -20 °C en climatisation. Le fabricant indique également une capacité de chauffage maintenue à 100 % de la capacité nominale à -20 °C pour les combinaisons concernées.
Ces caractéristiques sont particulièrement pertinentes à Laval, où une thermopompe doit composer avec des périodes de chaleur humide en été et des températures hivernales nettement sous zéro.
Une technologie Inverter adaptée aux besoins variables
Contrairement à un appareil fonctionnant uniquement par cycles complets de marche et d’arrêt, la technologie Inverter module la vitesse du compresseur. La machine peut ainsi ajuster sa production selon la demande réelle de la pièce.
Lorsque la température approche du point de consigne, la thermopompe peut ralentir plutôt que s’arrêter complètement. Cette modulation aide à maintenir une température plus stable et peut réduire les variations brusques souvent ressenties avec des appareils moins évolués.
Dans une pièce résidentielle, cela se traduit généralement par :
- un confort plus constant;
- des cycles de fonctionnement plus longs et plus doux;
- une réduction des pointes sonores;
- une meilleure gestion de l’humidité en été;
- une consommation mieux adaptée à la demande réelle.
Le résultat dépend cependant du dimensionnement. Une machine trop grande peut atteindre rapidement la température demandée sans fonctionner assez longtemps pour bien déshumidifier. Une unité trop petite risque au contraire de fonctionner presque continuellement lors des périodes extrêmes.
Le dimensionnement ne peut pas être déterminé uniquement à partir de la photographie
La série Hitachi airHome 800 comprend des unités de plusieurs capacités dont l’apparence intérieure peut être très similaire. Il serait donc imprudent d’affirmer que l’appareil installé à Pont-Viau possède une capacité précise simplement à partir de son boîtier.
Les modèles de 9 000 et 12 000 BTU utilisent notamment un châssis intérieur d’environ 41,33 pouces de largeur, tandis que les modèles de 18 000 et 24 000 BTU mesurent environ 43,3 pouces. Cette différence est difficile à évaluer sans mesure directe ou sans lecture de la plaque signalétique.
Chez AirGreen, nous déterminons la capacité en tenant compte de plusieurs facteurs :
- la superficie réellement desservie;
- le nombre de pièces ouvertes sur la zone principale;
- l’isolation des murs et de la toiture;
- la qualité des fenêtres;
- l’orientation du bâtiment;
- l’exposition au soleil;
- le nombre d’étages;
- les infiltrations d’air;
- les appareils produisant de la chaleur;
- la température hivernale de conception.
Une règle basée seulement sur le nombre de pieds carrés peut conduire à une mauvaise sélection, particulièrement dans les bâtiments plus anciens de Pont-Viau, Laval, Montréal ou Longueuil.
Des capacités adaptées à différentes configurations résidentielles
La documentation de la gamme présente quatre combinaisons principales.
Modèle de 9 000 BTU
La combinaison RAK-XJ09PHAA et RAC-XJ09WHAA offre une capacité nominale de climatisation de 9 500 BTU/h et une capacité nominale de chauffage de 12 000 BTU/h.
Son rendement atteint jusqu’à 26,5 de TRÈS2. Ce format peut convenir à une pièce plus compacte, à un bureau ou à une chambre, lorsque le calcul de charge le confirme.
Modèle de 12 000 BTU
La combinaison RAK-XJ12PHAA et RAC-XJ12WHAA produit 12 500 BTU/h en climatisation nominale et 13 500 BTU/h en chauffage nominal.
Cette capacité est souvent considérée pour un salon, un espace ouvert de dimensions moyennes ou un étage dont la circulation d’air est favorable.
Modèle de 18 000 BTU
Le système RAK-XJ18PHAA et RAC-XJ18WHAA fournit 18 000 BTU/h en climatisation nominale et 21 600 BTU/h en chauffage nominal.
L’unité intérieure offre un débit d’air plus élevé, ce qui peut être utile dans une zone plus vaste. Son emplacement doit toutefois permettre à ce débit de se distribuer sans frapper directement un mur rapproché ou un meuble imposant.
Modèle de 24 000 BTU
Le système RAK-XJ24PHAA et RAC-XJ24WHAA offre 22 000 BTU/h en climatisation nominale et 25 400 BTU/h en chauffage nominal.
Ce modèle nécessite des conduites frigorifiques de dimensions différentes des plus petites capacités. Le choix de la tuyauterie doit donc correspondre exactement aux exigences de la combinaison installée.
Une thermopompe conçue pour le chauffage par temps froid
L’un des principaux motifs d’achat d’une thermopompe à Laval est la possibilité de réduire l’utilisation des plinthes électriques ou d’un autre système de chauffage durant une grande partie de l’hiver.
La airHome 800 utilise la technologie HeatForce et fonctionne en chauffage jusqu’à une température extérieure annoncée d’environ -30 °C. Sa capacité disponible diminue toutefois lorsque la température devient très basse, comme c’est le cas pour toute thermopompe à air.
Selon le modèle, la capacité maximale annoncée à -30 °C varie approximativement de :
- 5 500 BTU/h pour le format de 9 000 BTU;
- 6 000 BTU/h pour le format de 12 000 BTU;
- 12 960 BTU/h pour le format de 18 000 BTU;
- 15 000 BTU/h pour le format de 24 000 BTU.
Ces données permettent de mieux comprendre pourquoi le système de chauffage d’appoint doit être conservé dans de nombreuses résidences. La thermopompe peut fournir une part importante du chauffage annuel, tandis que les plinthes, la fournaise ou une autre source prennent le relais lorsque la charge du bâtiment dépasse sa capacité disponible.
Le dégivrage : un fonctionnement normal en hiver
Lorsque la thermopompe chauffe la maison, son unité extérieure devient froide. L’humidité présente dans l’air peut alors former du givre sur le serpentin.
La Hitachi airHome 800 utilise un système de dégivrage adaptatif destiné à retirer cette accumulation. Pendant un cycle de dégivrage, l’unité intérieure peut temporairement réduire ou interrompre le soufflage d’air chaud. De la vapeur peut également être visible autour de l’unité extérieure.
Ces manifestations sont généralement normales. Elles ne signifient pas que l’appareil est en panne.
Une installation extérieure bien réalisée doit néanmoins permettre à l’eau produite pendant le dégivrage de s’écouler librement. Le support doit être suffisamment élevé, la base doit rester stable et la neige ne doit pas bloquer le dessous de la machine.
Un confort acoustique intéressant pour les espaces de vie
La photographie montre l’unité intérieure dans une pièce dont les surfaces sont sobres et dégagées. Dans ce contexte, le niveau sonore devient un aspect important du confort quotidien.
Les modèles de 9 000 et 12 000 BTU de la série airHome 800 peuvent atteindre environ 30 dB(A) en mode silencieux. Les modèles de plus grande capacité présentent un niveau sonore minimal plus élevé, notamment en raison de leur débit d’air supérieur.
L’emplacement influence également le bruit perçu. Pour éviter les vibrations ou les sons indésirables, nous vérifions notamment :
- la solidité du support mural;
- la mise à niveau de l’unité;
- l’absence de contact rigide entre les conduites et la structure;
- la fixation du cache-tuyaux;
- la position du drain;
- le serrage des panneaux du boîtier.
Une installation visuellement propre doit aussi demeurer silencieuse lorsque le ventilateur change de vitesse ou lorsque le plastique se dilate légèrement en mode chauffage.
Smart Eco et capteur de présence
La Hitachi airHome 800 comprend un capteur de mouvement associé à la fonction Smart Eco. Lorsque la pièce demeure inoccupée pendant une certaine période, le système peut réduire automatiquement sa consommation. Lorsque les occupants reviennent, il reprend son réglage initial.
Cette fonction peut être utile dans une salle familiale, un bureau à domicile ou un logement où les horaires varient. Elle évite de maintenir exactement la même production lorsque personne ne profite directement du confort dans la pièce.
La fonction ne remplace toutefois pas une programmation adaptée. Une thermopompe Inverter fonctionne généralement mieux lorsqu’elle maintient une température relativement stable plutôt que lorsqu’on lui impose de grands écarts plusieurs fois par jour.
Contrôle Wi-Fi avec l’application airCloud Go
L’interface Wi-Fi compatible avec l’application airCloud Go est prévue pour être installée discrètement à l’intérieur de l’unité. Le système peut ainsi être contrôlé à partir d’un téléphone intelligent.
L’application donne accès à plusieurs fonctions pratiques :
- modification du mode de fonctionnement;
- réglage de la température;
- programmation hebdomadaire;
- activation de Smart-Fence;
- estimation des coûts énergétiques;
- consultation de certains codes d’erreur;
- activation de FrostWash;
- intégration avec Amazon Alexa et Google Home.
Pour un propriétaire absent pendant quelques jours, ce contrôle à distance permet de vérifier le réglage avant le retour à la maison. Il peut aussi être pratique dans un logement locatif ou une propriété utilisée selon un horaire irrégulier.
SleepSense pour limiter les variations pendant la nuit
La fonction SleepSense ajuste la température selon les préférences de sommeil programmées. Son objectif est de réduire les fluctuations inconfortables tout en évitant une consommation inutile.
La position de l’unité demeure importante dans une chambre. Même lorsqu’un appareil est silencieux, un courant d’air dirigé directement vers le lit peut être désagréable. Avant l’installation, nous analysons donc l’orientation des volets et la portée du jet d’air, et pas uniquement l’espace disponible sur le mur.
FrostWash 3.0 : un cycle d’autonettoyage du serpentin
Le système FrostWash 3.0 utilise plusieurs étapes pour retirer une partie des contaminants accumulés sur l’échangeur de chaleur intérieur.
Le cycle chauffe d’abord le serpentin, puis le refroidit suffisamment pour emprisonner des particules dans une couche de glace. La fonte entraîne ensuite les impuretés vers le système de drainage.
Cette fonction contribue au maintien de l’appareil, mais elle ne remplace pas complètement le nettoyage régulier. Les filtres restent accessibles à l’utilisateur et doivent être inspectés selon l’utilisation de la thermopompe.
Dans un environnement où l’on retrouve des animaux, de la fumée, des rénovations ou beaucoup de poussière, un nettoyage professionnel de thermopompe murale peut être requis plus fréquemment.
Mold Guard 2.0 et gestion de l’humidité interne
Une unité intérieure froide peut conserver de l’humidité après un cycle de climatisation. Si cette humidité demeure longtemps sur le serpentin ou dans le bac, elle peut contribuer à la formation d’odeurs ou de dépôts biologiques.
La fonction Mold Guard 2.0 surveille les conditions internes même lorsque l’appareil est arrêté. Lorsque certaines conditions favorables à la formation de moisissures sont détectées, le système peut chauffer le serpentin afin de le sécher.
Cette fonction est particulièrement pertinente pendant les périodes chaudes et humides de Laval et du Grand Montréal. Elle doit toutefois être combinée à de bonnes habitudes d’entretien :
- nettoyer les filtres;
- ne pas obstruer l’entrée d’air;
- vérifier l’écoulement du drain;
- éviter de couper constamment l’alimentation électrique de l’appareil;
- faire inspecter l’unité lorsqu’une odeur inhabituelle persiste.
Filtration au charbon actif PM2.5
La airHome 800 comprend un filtre au charbon actif PM2.5 ainsi qu’un préfiltre en acier inoxydable. Selon les essais présentés par le fabricant, ce système peut réduire une proportion importante de petites particules dans des conditions contrôlées.
Il est important de distinguer la filtration intégrée à une thermopompe murale d’un système central de purification couvrant toute la maison. L’appareil traite principalement l’air qui circule dans la pièce où il est installé.
Pour obtenir un bon résultat, la circulation entre les pièces doit être suffisamment ouverte. Une porte fermée limite naturellement l’influence de l’unité sur la pièce adjacente.
Les détails qui distinguent une installation durable d’une simple pose murale
Le passage mural doit être parfaitement étanché
Une ouverture est nécessaire pour relier l’unité intérieure au système extérieur. Après le passage des conduites, l’espace résiduel doit être correctement scellé.
Une mauvaise étanchéité peut causer :
- des infiltrations d’air;
- des pertes de chaleur;
- une entrée d’humidité;
- le passage d’insectes;
- de la condensation autour du percement;
- une détérioration du mur.
Dans les bâtiments plus anciens de Pont-Viau, la composition du mur peut varier : brique, bois, crépi, pierre, blocs ou assemblage rénové. La méthode de percement et d’étanchéisation doit donc être adaptée à la structure rencontrée.
Le drainage doit fonctionner sans pompe lorsque la configuration le permet
Un drain par gravité est généralement préférable puisqu’il ne comporte ni moteur ni mécanisme supplémentaire. Pour fonctionner correctement, il doit maintenir une pente continue entre l’unité intérieure et le point de rejet.
Une contre-pente, même courte, peut retenir de l’eau et favoriser l’accumulation de saleté. Lorsque la configuration du bâtiment ne permet pas une pente naturelle, une pompe à condensat peut être nécessaire.
Dans cette installation, la finition autour de l’unité suggère un parcours soigneusement dissimulé. La validation du drainage demeure néanmoins une étape essentielle de la mise en service. Nous testons l’écoulement avant de fermer définitivement les accès.
L’accessibilité future doit être préservée
Le boîtier est installé près du plafond, mais l’appareil doit rester accessible pour :
- retirer les filtres;
- ouvrir le panneau avant;
- nettoyer l’échangeur;
- inspecter le bac de condensat;
- vérifier les connexions;
- accéder au moteur du ventilateur.
La conception de la airHome 800 prévoit notamment des couvercles latéraux amovibles, un raccord de drain pouvant être orienté à gauche ou à droite et un panneau avant retenu par un nombre limité de vis. Ces détails simplifient certaines opérations d’entretien, à condition que l’emplacement choisi ne bloque pas les côtés de l’unité.
Les erreurs courantes à éviter
Pour une installation semblable à celle réalisée à Pont-Viau, plusieurs erreurs peuvent réduire la qualité du résultat.
Installer l’appareil trop près du plafond
L’entrée d’air supérieure doit conserver un dégagement adéquat. Une aspiration restreinte peut nuire au rendement.
Orienter le soufflage vers un obstacle rapproché
Une armoire haute, une cloison ou une poutre peut provoquer une recirculation de l’air et limiter sa portée dans la pièce.
Choisir la capacité selon une règle approximative
La superficie ne reflète pas à elle seule les pertes de chaleur, l’exposition solaire ou la configuration des pièces.
Négliger la pente du drain
Une mauvaise évacuation peut occasionner une fuite d’eau plusieurs semaines après l’installation, notamment lors d’une période très humide.
Laisser les conduites sans protection extérieure
L’isolant exposé se dégrade sous l’effet du soleil, de la pluie et des animaux. Un cache-tuyaux adapté prolonge la qualité de la finition.
Oublier le nettoyage des filtres
Même une thermopompe dotée de technologies d’autonettoyage nécessite un entretien périodique.
Garanties et enregistrement de l’équipement
La documentation Hitachi indique une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces.
Pour certaines installations résidentielles enregistrées en ligne, une garantie prolongée de dix ans sur le compresseur et les pièces peut être accessible sans coût supplémentaire. Une option améliorée peut également offrir une couverture allant jusqu’à douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre, selon les conditions applicables et la mise à niveau choisie.
L’enregistrement ne doit pas être négligé. Le numéro de série de l’unité intérieure, celui de l’unité extérieure, la date d’installation et les renseignements du propriétaire doivent être conservés.
Admissibilité possible aux subventions pour thermopompes
La brochure précise que la gamme airHome 800 peut être admissible à plusieurs incitatifs provinciaux. L’admissibilité exacte dépend toutefois de la combinaison installée, de son numéro AHRI, de la capacité reconnue à basse température et des critères du programme en vigueur.
Il ne suffit donc pas que le nom « airHome 800 » apparaisse sur la soumission. Le modèle intérieur et le modèle extérieur doivent former une combinaison officiellement reconnue.
Avant de présenter un montant de subvention, nous vérifions notamment :
- les numéros de modèles complets;
- la référence AHRI;
- la capacité de chauffage admissible;
- le type de résidence;
- la source de chauffage existante;
- les exigences documentaires du programme;
- la date d’achat et d’installation.
Le résultat obtenu à Pont-Viau
Cette installation se distingue par sa simplicité visuelle. L’unité intérieure blanche s’intègre au mur sans détourner l’attention de la pièce. Son positionnement élevé permet au flux d’air de se distribuer dans l’espace, tandis que le parcours technique demeure pratiquement invisible sur la photographie.
Derrière cette apparence épurée se trouvent plusieurs étapes qui déterminent la qualité réelle du projet : validation de l’emplacement, nivellement, percement, protection des conduites, mise sous pression, vérification d’étanchéité, tirage au vide, raccordement électrique, essai du drainage et mise en service.
Chez AirGreen, nous appliquons cette méthode aux projets de thermopompes murales à Laval, mais aussi aux installations réalisées à Montréal, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Chaque bâtiment impose ses contraintes, qu’il s’agisse d’un plafond incliné, d’une façade en brique, d’un balcon, d’un logement à plusieurs niveaux ou d’un espace intérieur où la finition doit demeurer particulièrement discrète.
