Installer une thermopompe en hauteur dans une cour arrière étroite sans sacrifier l’accès, la stabilité ni la finition
Cette installation de thermopompe murale Hitachi airHome 800 réalisée à Baie-D’Urfé illustre parfaitement un défi fréquent dans l’Ouest-de-l’Île de Montréal : trouver un emplacement extérieur fonctionnel sur une propriété où l’espace au sol est limité, tout en protégeant l’appareil contre la neige et en maintenant une apparence ordonnée sur une façade de brique.
Sur cette résidence, l’unité extérieure ne pouvait pas simplement être déposée sur une dalle au niveau du sol. La zone disponible se situait dans une cour arrière relativement étroite, entourée de murs de maçonnerie, de fenêtres et d’éléments utilisés quotidiennement par les occupants. Nous avons donc retenu une installation en hauteur, sur une structure murale robuste fixée à la brique.

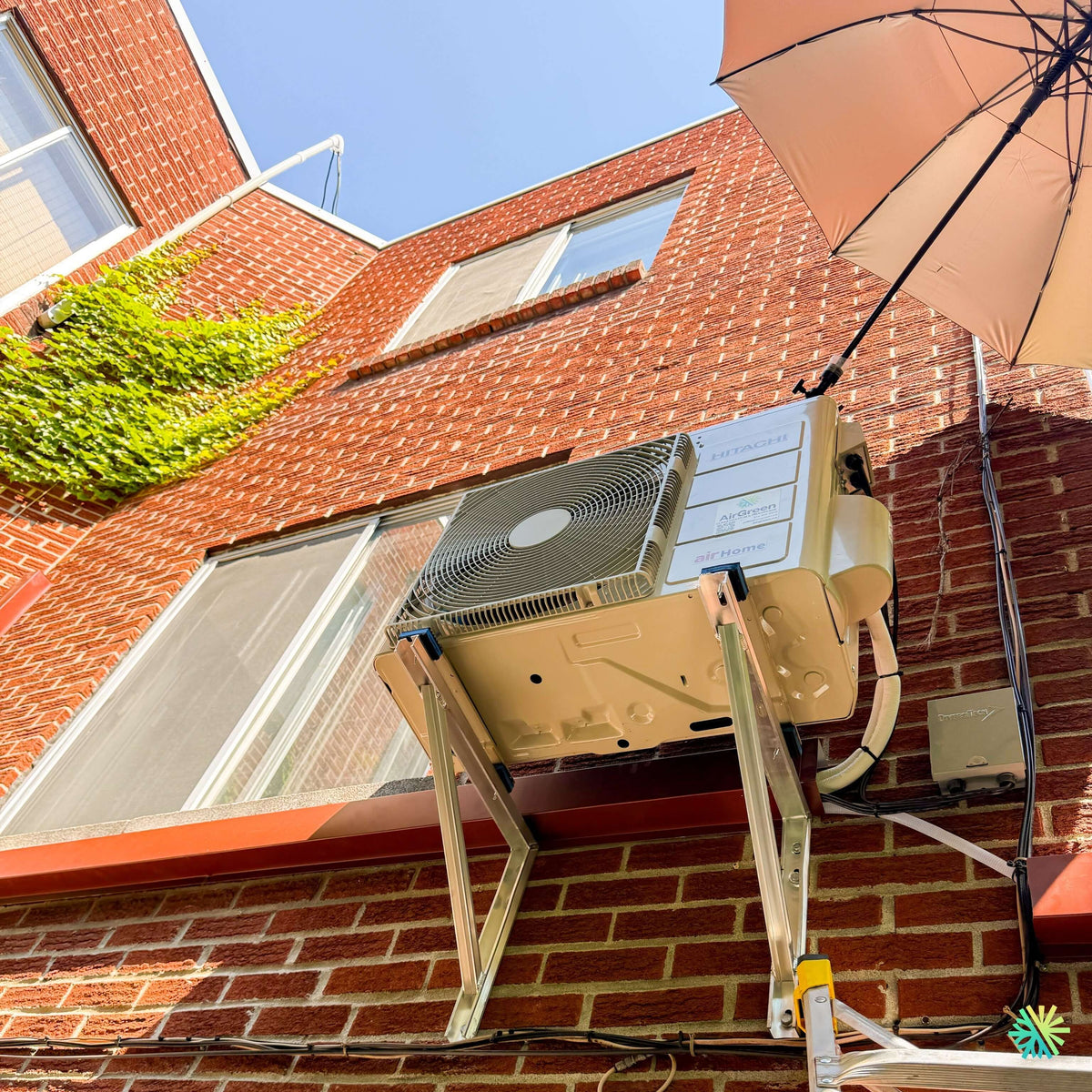

La photographie permet de voir plusieurs détails importants du projet : l’unité Hitachi est supportée par deux consoles triangulées, le sectionneur électrique est installé à proximité, les raccordements sont regroupés sur le côté de l’appareil et des éléments antivibratoires séparent la thermopompe de son support métallique.
Le résultat est une installation CVAC compacte qui libère l’espace de circulation au sol et protège davantage l’équipement contre les accumulations hivernales.
Pourquoi monter l’unité extérieure aussi haut?
À Baie-D’Urfé, comme dans plusieurs secteurs de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud, la neige doit être considérée dès le choix de l’emplacement. Une unité extérieure placée trop près du sol peut rapidement être entourée par une accumulation naturelle, par la neige soufflée ou par celle déplacée pendant le déneigement.
En mode chauffage, la thermopompe doit aspirer et rejeter un important volume d’air. Si la grille arrière ou les côtés sont bloqués, la capacité de chauffage diminue et le système peut multiplier les cycles de dégivrage.
Une installation murale surélevée présente plusieurs avantages :
- elle maintient l’échangeur extérieur au-dessus d’une grande partie des accumulations de neige;
- elle libère la terrasse ou la cour;
- elle limite les risques de choc causé par des objets déplacés au sol;
- elle facilite l’écoulement de l’eau produite pendant les dégivrages;
- elle éloigne la base de l’appareil des feuilles, de la terre et de certaines projections;
- elle permet parfois de raccourcir le parcours frigorifique entre les unités.
La hauteur ne doit cependant jamais être choisie arbitrairement. Une thermopompe placée en hauteur doit rester accessible pour son entretien, ses réparations et son éventuel remplacement. Elle ne doit pas non plus bloquer une fenêtre, empiéter sur une ouverture ni rejeter son air directement vers une zone qui pourrait être inconfortable pour les occupants.
Sur ce projet, nous avons utilisé la portion de mur située au-dessus d’une avancée inférieure, tout en maintenant l’appareil dégagé des fenêtres principales visibles sur la façade.
Une structure murale triangulée adaptée au poids de l’appareil
L’unité extérieure de la gamme Hitachi airHome 800 n’est pas un équipement léger. Selon la capacité, son poids net varie d’environ 91 lb pour les versions de 9 000 et 12 000 BTU/h à plus de 160 lb pour les versions de 18 000 et 24 000 BTU/h. Les dimensions et le poids varient donc considérablement d’un modèle à l’autre.
Le support doit être sélectionné et fixé en tenant compte :
- du poids statique de la machine;
- des vibrations du compresseur et du ventilateur;
- des forces exercées par le vent;
- des cycles de gel et de dégel;
- de l’état de la maçonnerie;
- de la profondeur et du type d’ancrage;
- de l’espace requis pour les raccordements;
- des opérations futures d’entretien.
La photographie montre deux longues consoles métalliques renforcées par des éléments diagonaux. Cette géométrie triangulée transfère la charge vers plusieurs points du mur plutôt que de la concentrer uniquement à la base de l’unité.
Nous accordons une attention particulière aux joints de mortier et à la solidité de la brique. Un support de thermopompe ne doit pas être fixé au hasard dans une façade vieillissante. Chaque point d’ancrage doit contribuer à une structure stable, nivelée et adaptée au poids réel du modèle installé.
Des appuis antivibratoires entre l’unité et les consoles
Des isolateurs sont visibles aux points de contact entre la thermopompe et ses supports. Leur fonction est de réduire la transmission des vibrations mécaniques vers la structure du bâtiment.
Cet élément est particulièrement important lorsque l’unité extérieure est installée sur un mur de brique adjacent à des espaces habités. Sans isolation adéquate, une vibration légère à l’extérieur peut être amplifiée par la maçonnerie et devenir perceptible à l’intérieur, surtout la nuit lorsque le bruit ambiant diminue.
Pour limiter ce phénomène, nous vérifions :
- que l’unité repose uniformément sur ses appuis;
- que les boulons sont serrés sans écraser inutilement les isolateurs;
- que les conduites ne sont pas sous tension;
- qu’aucun tuyau rigide ne touche directement la brique;
- que le boîtier ne vibre pas contre une pièce métallique;
- que le ventilateur tourne sans bruit anormal après la mise en marche.
Une thermopompe Inverter module continuellement sa vitesse. Il faut donc observer son comportement à différents régimes, et non uniquement pendant les premières secondes du démarrage.
Une intervention en hauteur préparée avec méthode
Cette installation exigeait un travail en hauteur dans une cour où la marge de manœuvre était restreinte. La présence de fenêtres, d’une avancée inférieure et d’accessoires extérieurs obligeait notre équipe à planifier l’accès avant de soulever l’unité.
Le levage et la fixation d’une thermopompe sur supports muraux demandent une coordination rigoureuse. L’appareil doit être positionné sans endommager :
- les ailettes de l’échangeur;
- la grille du ventilateur;
- la carrosserie;
- les valves frigorifiques;
- les raccords de service;
- les supports fraîchement installés.
Nous préparons autant que possible les consoles, les ancrages et les protections avant l’arrivée de l’unité à sa position finale. Cette organisation réduit le temps pendant lequel l’appareil doit être manipulé en hauteur et limite les mouvements improvisés.
Des raccordements regroupés sur le côté du système
Sur la droite de l’appareil, les conduites frigorifiques et les raccordements électriques forment une boucle contrôlée avant de rejoindre le bâtiment. Cette réserve de longueur ne doit pas être confondue avec un parcours laissé au hasard. Elle permet d’éviter une courbe trop serrée dans les tuyaux de cuivre et réduit les contraintes exercées sur les valves de service.
La dimension des conduites dépend du modèle précis. Dans la gamme airHome 800 :
- les versions de 9 000 et 12 000 BTU/h utilisent des raccords de 1/4 po pour le liquide et de 3/8 po pour le gaz;
- la version de 18 000 BTU/h utilise des raccords de 1/4 po et de 1/2 po;
- la version de 24 000 BTU/h utilise des raccords de 3/8 po et de 5/8 po.
Installer un mauvais diamètre de tuyauterie peut nuire au retour d’huile, au débit du réfrigérant et à la fiabilité du compresseur. Nous vérifions donc toujours la combinaison exacte des unités intérieure et extérieure avant de préparer les conduites.
Les portions exposées sont protégées contre les rayons ultraviolets, l’humidité et les dommages mécaniques. Une isolation extérieure détériorée peut perdre son efficacité et permettre la formation de condensation sur la conduite froide pendant l’été.
Un sectionneur électrique placé à proximité
Le boîtier gris visible à droite de l’unité est le sectionneur électrique extérieur. Il permet de couper l’alimentation localement lors d’un entretien ou d’une réparation, sans devoir dépendre uniquement du panneau électrique intérieur.
Son emplacement doit demeurer accessible, mais il ne doit pas bloquer les panneaux de service de la thermopompe ni se trouver directement dans le rejet d’air.
Le circuit électrique requis varie avec la capacité de l’airHome 800. Les versions de 9 000 et 12 000 BTU/h présentent une ampacité minimale de circuit de 14 A et une protection maximale contre les surintensités de 25 A. Les versions de 18 000 et 24 000 BTU/h indiquent une ampacité minimale de 20 A et une protection maximale de 35 A.
Ces valeurs montrent pourquoi le disjoncteur ne doit pas être sélectionné seulement à partir du nombre de BTU. La plaque signalétique, les instructions du fabricant et les exigences électriques applicables doivent être vérifiées pour chaque installation.
L’eau de dégivrage : un détail essentiel sur un appareil mural
En chauffage, l’échangeur extérieur devient froid et peut accumuler du givre. La thermopompe déclenche périodiquement un cycle de dégivrage afin de faire fondre cette accumulation.
L’eau produite s’écoule ensuite par la base de l’appareil. Sur un support mural comme celui-ci, il faut examiner ce qui se trouve directement sous l’unité. L’eau ne doit pas tomber sur un passage où elle pourrait former une plaque de glace, ni s’accumuler contre une fenêtre, une porte ou un élément sensible du bâtiment.
Nous portons donc attention :
- à la hauteur libre sous l’unité;
- à la pente des surfaces inférieures;
- aux risques d’éclaboussure contre la brique;
- à la formation possible de glace;
- à l’accès nécessaire pour retirer une accumulation hivernale.
Nous recommandons également de ne jamais construire un caisson fermé autour de l’unité pour la protéger de la neige. Une protection mal conçue peut restreindre le débit d’air et recycler l’air froid rejeté par l’appareil.
Performance, confort et entretien de la Hitachi airHome 800 installée à Baie-D’Urfé
Une thermopompe HeatForce conçue pour le climat froid
La Hitachi airHome 800 HeatForce fonctionne en chauffage jusqu’à une température extérieure annoncée de −30 °C. Le fabricant indique également une capacité maximale correspondant à 100 % de la capacité nominale de chauffage à −20 °C, selon la combinaison de modèles.
À −30 °C, la thermopompe continue de produire de la chaleur, mais sa capacité varie selon le format :
- 5 500 BTU/h pour la version de 9 000 BTU/h;
- 6 000 BTU/h pour la version de 12 000 BTU/h;
- 12 960 BTU/h pour la version de 18 000 BTU/h;
- 15 000 BTU/h pour la version de 24 000 BTU/h.
Cette information est déterminante lors du dimensionnement. Le fait qu’une thermopompe puisse fonctionner à −30 °C ne signifie pas automatiquement qu’elle pourra couvrir seule toutes les pertes thermiques du bâtiment pendant un froid extrême.
Chez AirGreen, nous comparons la capacité réellement disponible à basse température avec les besoins de la résidence. Nous tenons compte de l’isolation, de la fenestration, de la superficie, du nombre d’étages, de l’orientation et de la présence d’un chauffage d’appoint.
Une capacité exacte qui doit être confirmée par le numéro de modèle
La photographie permet d’identifier la série Hitachi airHome 800, mais le numéro de modèle et la capacité ne sont pas lisibles. Nous évitons donc d’attribuer arbitrairement un tonnage ou un nombre de BTU à cette installation.
La gamme comprend des modèles commercialisés dans les catégories de 9 000, 12 000, 18 000 et 24 000 BTU/h. Les capacités nominales réelles en climatisation sont respectivement de 9 500, 12 500, 18 000 et 22 000 BTU/h, tandis que les capacités nominales de chauffage vont de 12 000 à 25 400 BTU/h.
Le choix approprié dépend davantage de la charge thermique que de la superficie seule. Deux maisons de dimensions semblables à Baie-D’Urfé peuvent nécessiter des appareils différents en raison de leur année de construction, de leur exposition au vent ou de la qualité de leurs fenêtres.
Un rendement saisonnier pouvant atteindre 26,5 TRÉS2
La version la plus efficace de la gamme atteint jusqu’à 26,5 TRÉS2 en climatisation et un CPSC2 de région 5 allant jusqu’à 9,7. Les valeurs diminuent progressivement selon la capacité, mais demeurent élevées pour une thermopompe murale destinée au climat froid.
La technologie Inverter permet au compresseur d’ajuster sa vitesse à la demande. Une fois la température atteinte, l’appareil peut réduire sa production au lieu de s’arrêter complètement, puis de redémarrer à pleine puissance.
Cette modulation favorise :
- une température intérieure plus stable;
- un fonctionnement généralement plus discret;
- une meilleure gestion de l’humidité en été;
- une consommation adaptée au besoin réel;
- une réduction des cycles marche-arrêt.
Le rendement réel dépend cependant de la qualité de l’installation. Une unité extérieure obstruée, une charge de réfrigérant incorrecte ou des filtres intérieurs sales peuvent limiter les performances d’un appareil pourtant très efficace sur papier.
Une conception extérieure pensée pour la durabilité
La documentation Hitachi présente un boîtier métallique ignifuge et antirouille ainsi qu’un revêtement bleu anticorrosion appliqué au condenseur. Elle décrit également les fonctions DuraSpin et FrostWash destinées à réduire l’accumulation de poussière sur l’unité extérieure.
Ces caractéristiques n’éliminent toutefois pas la nécessité d’une inspection périodique. Dans une cour entourée de végétation et de maçonnerie comme celle de la photographie, des feuilles, des débris et des poussières peuvent atteindre l’échangeur.
Nous recommandons de maintenir la zone libre autour de l’unité et d’éviter :
- d’appuyer des objets contre le support;
- de laisser grimper des plantes sur l’échangeur;
- d’orienter un jet d’eau à haute pression vers les ailettes;
- d’installer une toile étanche pendant l’hiver;
- de déposer des accessoires sur le dessus de la machine.
FrostWash 3.0, Mold Guard 2.0 et filtration intérieure
À l’intérieur de la résidence, l’airHome 800 intègre plusieurs fonctions axées sur la propreté de l’échangeur.
FrostWash 3.0 utilise une séquence de chauffage, de gel et de fonte afin de détacher une partie des contaminants accumulés. Mold Guard 2.0 surveille les conditions à l’intérieur de l’unité lorsqu’elle est arrêtée et peut sécher le serpentin lorsque le système détecte un environnement favorable à la formation de moisissures.
La série comprend également un filtre au charbon actif PM2.5 et un préfiltre en acier inoxydable. La documentation indique aussi que l’application airCloud Go permet d’activer certaines fonctions de nettoyage et d’afficher les codes d’erreur.
Ces technologies facilitent la gestion de l’appareil, mais elles ne remplacent pas un véritable entretien CVAC. Les filtres doivent être nettoyés et l’état du ventilateur, du bac de condensat et de l’échangeur doit être vérifié périodiquement.
Contrôle Wi-Fi avec airCloud Go
L’interface Wi-Fi destinée à l’application airCloud Go est comprise avec la série. Le propriétaire peut notamment gérer la température à distance, programmer des horaires hebdomadaires, consulter une estimation énergétique et recevoir certaines informations de fonctionnement.
Les fonctions Smart Eco, Smart-Fence et SleepSense permettent d’adapter davantage le fonctionnement à l’occupation de la maison.
Cette gestion connectée est particulièrement utile pour une résidence dont les occupants s’absentent régulièrement. La température peut être vérifiée ou ajustée sans laisser le système complètement arrêté pendant une période de chaleur ou de froid.
Garantie et enregistrement de l’équipement
La brochure Hitachi indique une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces. Une garantie prolongée de dix ans sur le compresseur et les pièces est indiquée pour les installations résidentielles admissibles lorsque l’enregistrement en ligne est effectué. Une option améliorée de douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre est également présentée sous certaines conditions et avec l’achat de la mise à niveau correspondante.
Il est essentiel de conserver :
- la facture détaillée;
- les numéros de modèle;
- les numéros de série;
- la date d’installation;
- la preuve d’enregistrement;
- les documents relatifs à toute garantie additionnelle.
Une garantie ne remplace pas l’entretien, et ses modalités peuvent dépendre du type d’utilisation, de l’enregistrement et du respect des conditions du fabricant.
Aide financière LogisVert : vérifier la combinaison exacte
Le programme résidentiel LogisVert d’Hydro-Québec prévoit actuellement une aide de 50 $ par 1 000 BTU/h de capacité de chauffage à −8 °C pour une thermopompe certifiée ENERGY STAR, ou de 120 $ par 1 000 BTU/h à −8 °C lorsqu’elle répond aux critères de thermopompe pour climat froid. Le montant total pour cette mesure peut atteindre 6 700 $, sous réserve de l’ensemble des conditions.
Pour les appareils installés à compter du 26 novembre 2025, Hydro-Québec exige notamment une certification ENERGY STAR. Le montant doit être vérifié au moyen du numéro de modèle complet ou du numéro AHRI dans l’outil officiel, et la demande doit généralement être déposée dans les neuf mois suivant l’installation.
La documentation Hitachi indique que l’airHome 800 est admissible à la plupart des incitatifs provinciaux, mais cette indication générale ne confirme pas automatiquement le montant applicable à chaque combinaison.
Nous vérifions donc le modèle intérieur, le modèle extérieur et la combinaison certifiée avant d’annoncer une aide financière. La capacité commerciale de 12 000 ou 18 000 BTU/h ne doit pas être utilisée seule pour calculer la subvention.
Une mise en service qui confirme le travail effectué
Une fois l’installation mécanique et électrique terminée, notre travail ne s’arrête pas à la mise sous tension. La mise en service comprend notamment :
- l’inspection des ancrages et des supports;
- la vérification du niveau de l’unité;
- le contrôle des raccords frigorifiques;
- la mise sous vide des conduites;
- la vérification de la tenue du vide;
- l’essai en climatisation et en chauffage;
- l’observation du ventilateur et des vibrations;
- la vérification du drainage intérieur;
- le contrôle de la communication entre les unités;
- l’explication des commandes au propriétaire.
Cette installation de thermopompe murale Hitachi airHome 800 à Baie-D’Urfé démontre qu’une cour arrière étroite ou une façade comportant plusieurs ouvertures ne constitue pas nécessairement un obstacle. Une analyse attentive permet de créer un montage surélevé, stable et accessible qui libère le sol tout en protégeant l’appareil des conditions hivernales.
Chez AirGreen, nous adaptons chaque projet au bâtiment, qu’il se trouve dans l’Ouest-de-l’Île, à Montréal, Laval, Longueuil, sur la Rive-Nord ou sur la Rive-Sud. Le dimensionnement, la structure murale, la protection des conduites et la mise en service sont traités comme les différentes parties d’une même installation, et non comme des travaux séparés.
