À Anjou, une MIDEA28 installée au-dessus d’une ouverture pour préserver chaque pied carré de l’espace intérieur
Cette installation de thermopompe murale MIDEA MIDEA28 à Anjou, dans l’est de Montréal, montre très bien pourquoi le positionnement de l’unité intérieure mérite autant d’attention que le choix de la machine elle-même. Sur ce chantier AirGreen, nous devions travailler dans une zone étroite où plusieurs contraintes architecturales réduisaient fortement le nombre d’emplacements possibles.

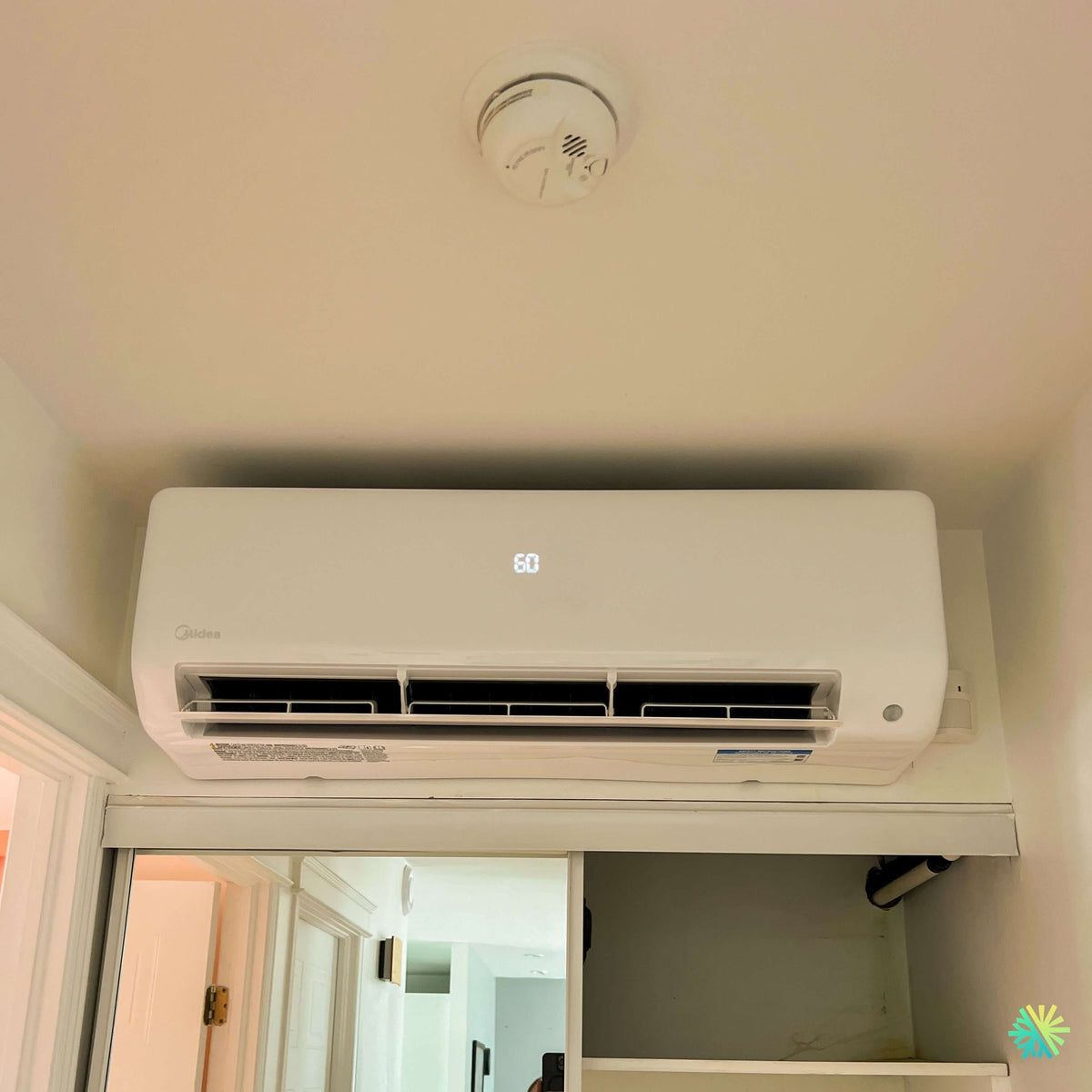

La photographie permet de comprendre immédiatement le défi. L’unité intérieure Midea se trouve très haut sur le mur, directement au-dessus d’une grande ouverture avec porte coulissante, entre deux parois latérales relativement rapprochées. Le plafond est lui aussi peu éloigné. Un détecteur est installé au plafond à proximité de la zone, et l’espace disponible devant la thermopompe sert visiblement de passage entre différentes parties du logement.
Plutôt que d’utiliser un mur plus bas et de sacrifier une surface potentiellement utile, nous avons exploité cette zone supérieure. La thermopompe peut ainsi distribuer l’air dans la pièce tout en laissant le passage complètement libre.
La photo montre également l’appareil en fonctionnement : les volets sont ouverts et l’afficheur central indique 60 au moment de la prise de vue. Nous ne pouvons pas déterminer à partir de l’image seule si ce chiffre représente une consigne particulière ou l’affichage d’un mode précis, mais il confirme que l’unité avait été mise en service.
Pour nous, ce genre de projet à Anjou est particulièrement intéressant parce qu’il montre ce qu’une brochure ne peut jamais prévoir : la machine possède ses caractéristiques techniques, mais le bâtiment impose ses propres règles. Notre travail consiste à faire fonctionner les deux ensemble.
Un emplacement au-dessus d’une ouverture : pratique, mais pas automatique
Installer une thermopompe murale au-dessus d’une porte ou d’une ouverture peut être une excellente solution lorsque la géométrie de la pièce s’y prête.
Cette configuration permet notamment de :
- conserver les surfaces latérales disponibles pour le mobilier;
- éviter qu’une unité soit installée à hauteur de passage;
- utiliser une zone du mur autrement difficile à exploiter;
- positionner la sortie d’air suffisamment haut pour favoriser sa distribution;
- réduire l’impact visuel de l’équipement dans une petite pièce.
Mais il ne suffit pas de mesurer la largeur disponible et de fixer la tête murale.
Nous devons également nous demander si l’appareil aura suffisamment d’espace pour aspirer l’air, si le capot pourra être ouvert, si les filtres pourront être retirés et si les volets auront une trajectoire dégagée.
Sur cette installation d’Anjou, la thermopompe occupe presque toute la largeur utile de la zone choisie. Le placement devait donc être précis.
Dans un espace étroit, la largeur réelle de l’unité devient une donnée de chantier
La MIDEA28 existe en plusieurs capacités, et les dimensions de l’unité intérieure changent considérablement d’une version à l’autre.
Selon la documentation Midea, les unités intérieures de 9 000 et 12 000 BTU mesurent environ 31,30 po de largeur. Le modèle 18 000 BTU mesure 37,99 po, tandis que les modèles 24 000 et 33 000 BTU atteignent environ 44,88 po.
Cette différence peut sembler secondaire lorsque l’on compare des équipements sur papier. Sur un chantier comme celui photographié à Anjou, elle devient essentielle.
Quelques pouces supplémentaires peuvent déterminer si l’unité :
- entre correctement entre deux murs;
- garde ses dégagements;
- reste centrée visuellement;
- permet le passage des raccordements;
- demeure accessible pour l’entretien.
C’est pourquoi nous vérifions toujours les dimensions exactes de la tête murale avant de confirmer l’emplacement définitif.
MIDEA28 ne signifie pas 28 000 BTU
Le nom MIDEA28 désigne une série et non une capacité unique.
La brochure fournie présente cinq configurations :
- 9 000 BTU : MSEHU-H09B-2A avec MO1HS-H09B-2A, AHRI 215471380;
- 12 000 BTU : MSEHU-H12B-2A avec MO1HS-H12B-2A, AHRI 215471381;
- 18 000 BTU : MSEHU-H18B-2A avec MO1HS-H18B-2A, AHRI 215471382;
- 24 000 BTU : MSEHU-H24B-2A avec MO1HS-H24B-2A, AHRI 215471383;
- 33 000 BTU : MSEHU-H33B-2A avec MO1HS-H33B-2A, AHRI 215471384.
La photographie ne permet pas de lire suffisamment clairement l’étiquette du modèle pour déterminer avec certitude laquelle de ces capacités a été installée.
Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU au projet.
Cette précision est également utile pour les propriétaires qui cherchent une thermopompe MIDEA28 à Anjou ou Montréal : demander simplement « le prix d’une MIDEA28 » ne suffit pas. Il faut connaître la capacité et la combinaison exacte d’unités.
Le choix du BTU doit être basé sur le logement, pas uniquement sur l’espace disponible
Le fait qu’une petite tête murale entre mieux dans une zone donnée ne signifie pas que sa capacité convient automatiquement au logement.
À l’inverse, sélectionner la plus grosse unité disponible uniquement parce que l’on veut « plus de chauffage » n’est pas nécessairement une bonne stratégie.
Nous analysons notamment :
- la superficie à traiter;
- les pertes thermiques;
- l’isolation;
- le nombre et le type de fenêtres;
- l’exposition au soleil;
- la configuration des pièces;
- les corridors et ouvertures;
- la hauteur des plafonds;
- la circulation potentielle de l’air.
Dans une configuration comme celle de la photo, la position de l’appareil au-dessus d’un passage influence également la distribution de l’air vers les espaces adjacents.
Le dimensionnement doit donc être fait avec le bâtiment en tête.
Une thermopompe conçue pour chauffer jusqu’à -30 °C
L’un des principaux avantages de la MIDEA28 au Québec est sa capacité de fonctionnement à basse température.
La documentation Midea classe cette série parmi ses thermopompes extrêmes et indique une plage de fonctionnement en chauffage allant jusqu’à -30 °C pour les cinq capacités documentées. Les systèmes sont également identifiés Cold Climate V6.1.
Pour une installation à Anjou, cette caractéristique est importante.
Une thermopompe murale n’est plus simplement un climatiseur offrant un chauffage léger au printemps et à l’automne. Un système conçu pour le climat froid peut participer au chauffage pendant une portion beaucoup plus importante de l’hiver montréalais.
Il faut néanmoins distinguer deux concepts : fonctionner à -30 °C et produire sa capacité maximale à -30 °C.
La quantité de chaleur disponible évolue avec la température extérieure. C’est pourquoi nous accordons beaucoup d’importance aux données de performance à basse température.
Une capacité de chauffage documentée à -15 °C
Pour la MIDEA28, Midea publie les capacités nominales de chauffage à -15 °C :
- 9 000 BTU : 11 500 BTU/h;
- 12 000 BTU : 11 500 BTU/h;
- 18 000 BTU : 18 000 BTU/h;
- 24 000 BTU : 24 200 BTU/h;
- 33 000 BTU : 35 000 BTU/h.
Ces données sont beaucoup plus utiles pour évaluer une thermopompe dans le contexte d’un hiver montréalais que le seul chiffre de capacité nominale en climatisation.
Elles expliquent aussi pourquoi deux systèmes de 12 000 BTU appartenant à des familles différentes peuvent offrir des performances hivernales très différentes.
Jusqu’à 27,4 SEER2 selon la configuration
La MIDEA28 offre également des rendements intéressants en climatisation.
Les valeurs SEER2 publiées sont :
- 27,4 pour la version 9 000 BTU;
- 25,4 pour la 12 000 BTU;
- 21,4 pour la 18 000 BTU;
- 21,0 pour la 24 000 BTU;
- 19,5 pour la 33 000 BTU.
Le HSPF2 IV varie de 10,5 à 13,5 selon la combinaison, la valeur maximale de 13,5 HSPF2 étant associée au modèle 24 000 BTU dans le tableau fourni.
Cela rappelle qu’un chiffre annoncé comme « jusqu’à 27,4 SEER2 » ne s’applique pas automatiquement à toutes les MIDEA28.
Pour comparer correctement plusieurs thermopompes, nous devons toujours utiliser les données du numéro AHRI exact proposé dans la soumission.
Ce que cette installation MIDEA28 à Anjou enseigne sur le confort, l’entretien et la planification CVAC
La direction du flux d’air compte particulièrement dans une zone de passage
L’unité photographiée possède ses volets ouverts et se trouve directement au-dessus d’une ouverture.
Dans cette configuration, la direction de l’air devient particulièrement importante. Nous voulons utiliser la hauteur disponible pour projeter l’air vers la zone utile plutôt que créer un courant désagréable directement sur une personne qui traverse l’ouverture.
La série MIDEA28 offre plusieurs fonctions à cet effet :
- réglage de la vitesse du ventilateur de 1 % à 100 %;
- oscillation horizontale;
- oscillation verticale;
- mode silencieux;
- fonction « Follow Me »;
- mode nuit;
- réglage ÉCO;
- chauffage de maintien à 8 °C.
La brochure précise également que l’unité murale permet jusqu’à 100 niveaux de réglage du volume d’air, ce qui permet une modulation plus fine du débit.
Dans un petit espace intérieur, cette finesse de réglage est souvent plus utile qu’une ventilation constamment poussée au maximum.
Le débit d’air change considérablement avec la capacité
Le nombre de BTU influence directement le volume d’air que la tête murale peut déplacer.
Pour la MIDEA28, Midea publie des débits maximaux allant d’environ 441 PCM pour les modèles 9 000 et 12 000 BTU jusqu’à environ 865 PCM pour la version 33 000 BTU.
Cela compte beaucoup dans une installation comme celle-ci.
Une unité plus grande ne signifie pas uniquement une capacité frigorifique supérieure. Elle implique également une tête intérieure plus large et un volume d’air plus important.
Dans un passage étroit, ce débit doit pouvoir se développer dans la pièce sans être immédiatement bloqué par un mur opposé ou un autre élément architectural.
La proximité du plafond doit être analysée avant la fixation
La photographie montre clairement que l’appareil se trouve relativement haut.
Nous devons toujours conserver le dégagement nécessaire pour que l’unité puisse aspirer correctement l’air et pour qu’un technicien puisse accéder à la partie supérieure.
Un emplacement trop serré peut provoquer plusieurs problèmes pratiques :
- accès difficile aux filtres;
- nettoyage compliqué;
- démontage du capot plus exigeant;
- circulation d’air moins favorable;
- intervention de service plus longue.
Dans cette installation à Anjou, utiliser la zone haute permet de préserver le passage, mais cette décision doit toujours être équilibrée avec les besoins mécaniques de l’appareil.
Un détail important visible sur la photo : la présence d’un détecteur au plafond
Nous pouvons également voir un détecteur installé au plafond dans la même zone générale.
Une photographie ne permet pas de déterminer la nature exacte du détecteur, ses exigences réglementaires ou la conformité précise de son implantation par rapport à la thermopompe.
Elle rappelle toutefois une règle de planification importante : une installation CVAC doit tenir compte de tous les appareils déjà présents, et pas seulement des murs disponibles.
Avant de fixer une unité, nous observons les détecteurs, luminaires, conduits, prises, portes, moulures et autres éléments pouvant influencer l’installation ou l’entretien futur.
La fonction « Follow Me » peut être utile lorsque la tête est très haute
Une thermopompe murale mesure généralement la température dans la zone de son unité intérieure, mais la température près du plafond peut différer de celle ressentie plus bas dans la pièce.
La MIDEA28 propose la fonction « Follow Me ». La documentation indique que le capteur intégré à la télécommande peut mesurer la température ambiante afin d’aider l’unité à ajuster son fonctionnement en fonction de la zone où se trouve la télécommande.
Dans une installation haute comme celle-ci, cette fonction peut être intéressante lorsque l’occupant souhaite que la régulation tienne davantage compte de la température ressentie dans la zone occupée.
Un fonctionnement silencieux important pour un logement
La MIDEA28 propose aussi des niveaux sonores intérieurs relativement faibles aux vitesses réduites.
Selon la capacité, les valeurs minimales publiées se situent approximativement entre 16 et 29,5 dB(A) dans les modes correspondants.
Dans un appartement ou une maison à Anjou, cette caractéristique est importante, surtout lorsque la thermopompe est installée près d’une chambre, d’un corridor ou d’un espace de vie.
Le niveau réellement entendu dépend évidemment de la vitesse du ventilateur, de la charge demandée et de l’acoustique du logement.
Technologie à vitesse variable : moins de fonctionnement tout-ou-rien
Midea utilise une technologie à vitesse variable permettant au compresseur de moduler son fonctionnement selon les besoins thermiques.
Le fabricant indique que cette modulation aide à maintenir une température plus stable et à réduire les variations associées à des systèmes conventionnels fonctionnant principalement en marche-arrêt.
Dans la pratique, lorsque le logement approche de la température désirée, l’appareil peut réduire progressivement sa production plutôt que de fonctionner systématiquement au maximum.
Cette modulation contribue au confort et renforce encore l’importance d’un dimensionnement approprié.
R-454B : une MIDEA28 de nouvelle génération
Les unités extérieures de la MIDEA28 utilisent du réfrigérant R-454B.
La brochure associe également la série à un système de dispersion A2L et à un capteur de détection de fuite de réfrigérant A2L.
Pour les propriétaires, cela signifie surtout qu’une nouvelle thermopompe MIDEA28 doit être installée et entretenue avec des méthodes adaptées à ce réfrigérant.
Pour nous, cela implique notamment de travailler avec les procédures et équipements appropriés pendant la mise en service et les interventions futures.
Les conduites frigorifiques varient énormément entre 9 000 et 33 000 BTU
Autre point qui montre l’importance d’identifier précisément le modèle : les dimensions des conduites frigorifiques changent avec la capacité.
Midea spécifie :
- 9 000 BTU : 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 1/4 po et 1/2 po;
- 24 000 BTU : 3/8 po et 5/8 po;
- 33 000 BTU : 3/8 po et 3/4 po.
Cette différence est particulièrement importante lorsqu’une thermopompe remplace un ancien système.
Une tuyauterie existante ne doit jamais être supposée compatible uniquement parce que l’ancienne et la nouvelle machine ont des capacités similaires.
Les besoins électriques varient eux aussi
Toute la gamme fonctionne en 208/230 V, monophasé, 60 Hz, mais l’ampacité minimale de l’unité extérieure augmente avec la capacité.
La documentation indique :
- 15 A pour les modèles 9 000 et 12 000 BTU;
- 19 A pour le 18 000 BTU;
- 24,9 A pour le 24 000 BTU;
- 34 A pour le 33 000 BTU.
La protection maximale indiquée varie de 15 à 35 A selon la combinaison.
Nous vérifions donc toujours le panneau et le circuit avant de confirmer une installation de thermopompe à Anjou.
L’entretien futur faisait partie de notre réflexion
L’emplacement visible sur la photo est compact. Cela rend la planification de l’entretien encore plus importante.
Les filtres doivent pouvoir être retirés et l’intérieur de l’unité doit rester accessible.
Midea indique justement que la roue de ventilation des séries MIDEA35, MIDEA28 et MIDEA25 peut être retirée afin de faciliter un nettoyage en profondeur.
C’est une caractéristique particulièrement intéressante pour un entretien de thermopompe murale après plusieurs années d’utilisation.
Nettoyer uniquement les filtres ne suffit pas toujours. De la poussière et des dépôts peuvent progressivement se former sur l’échangeur et sur la roue de ventilation.
Une conception facilitant leur accès représente donc un avantage concret à long terme.
Qu’en est-il des subventions pour cette MIDEA28?
La brochure Midea identifie les cinq numéros AHRI de la gamme MIDEA28, mais elle ne fournit pas de montant d’aide financière correspondant à cette installation particulière d’Anjou.
Nous ne pouvons donc pas confirmer une subvention précise à partir des documents fournis seulement.
L’admissibilité doit être vérifiée avec :
- la combinaison intérieure/extérieure exacte;
- le numéro AHRI;
- la capacité;
- la date d’installation;
- les exigences du programme applicable.
Pour un propriétaire qui compare plusieurs soumissions, cette vérification est importante. Il faut éviter d’appliquer automatiquement à toute la gamme MIDEA28 un montant associé à un seul modèle.
Une installation AirGreen qui transforme une zone difficile en emplacement fonctionnel
Cette installation d’une thermopompe murale MIDEA MIDEA28 à Anjou est un bon exemple d’un chantier où l’emplacement constitue une partie essentielle de la solution.
L’unité devait être intégrée dans une zone haute, relativement étroite, directement au-dessus d’une ouverture et entre deux parois. Il fallait préserver le passage, conserver la diffusion de l’air et anticiper l’accès futur à la machine.
La MIDEA28 apporte de son côté une gamme complète de capacités, de 9 000 à 33 000 BTU, un fonctionnement en chauffage jusqu’à -30 °C, du R-454B, une technologie à vitesse variable et des rendements pouvant atteindre 27,4 SEER2.
Mais une excellente fiche technique ne remplace jamais une installation adaptée au bâtiment.
Chez AirGreen, nous appliquons cette logique dans nos projets d’installation CVAC à Anjou et Montréal, mais aussi à Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : déterminer la bonne capacité, étudier la circulation d’air, choisir le meilleur emplacement possible et prévoir dès le départ l’entretien futur.
Sur ce chantier d’Anjou, l’espace disponible était limité. Nous l’avons utilisé intelligemment afin que la thermopompe fasse son travail sans sacrifier la circulation ni l’utilisation quotidienne de la pièce.
