Installation d’une thermopompe murale MIDEA MIDEA28 à Pincourt, dans Vaudreuil-Soulanges

À Pincourt, une MIDEA28 installée dans une portion de mur restreinte, entre une porte, le plafond et un angle de la pièce

Cette installation de thermopompe murale MIDEA MIDEA28 à Pincourt montre bien pourquoi le positionnement d’une unité intérieure mérite autant d’attention que le choix de la machine elle-même. Sur la photo du projet, l’évaporateur Midea est installé dans la partie supérieure d’un mur, avec un encadrement de porte immédiatement à gauche et un angle de pièce à proximité sur la droite. La surface disponible était donc clairement définie.

Dans une telle configuration, quelques pouces deviennent importants.

Nous devons trouver un emplacement qui permette simultanément une bonne diffusion de l’air, un accès raisonnable à l’appareil pour l’entretien CVAC, un parcours logique pour les conduites frigorifiques et le drain, ainsi qu’une intégration propre dans la pièce.

Chez AirGreen, nous avons installé ici une MIDEA28, une série de thermopompes murales sans conduit que Midea positionne au-dessus de ses gammes MIDEA25 et MIDEA22. La brochure du fabricant regroupe les séries MIDEA35, MIDEA28, MIDEA25 et MIDEA22 dans sa gamme de systèmes muraux sans conduit.

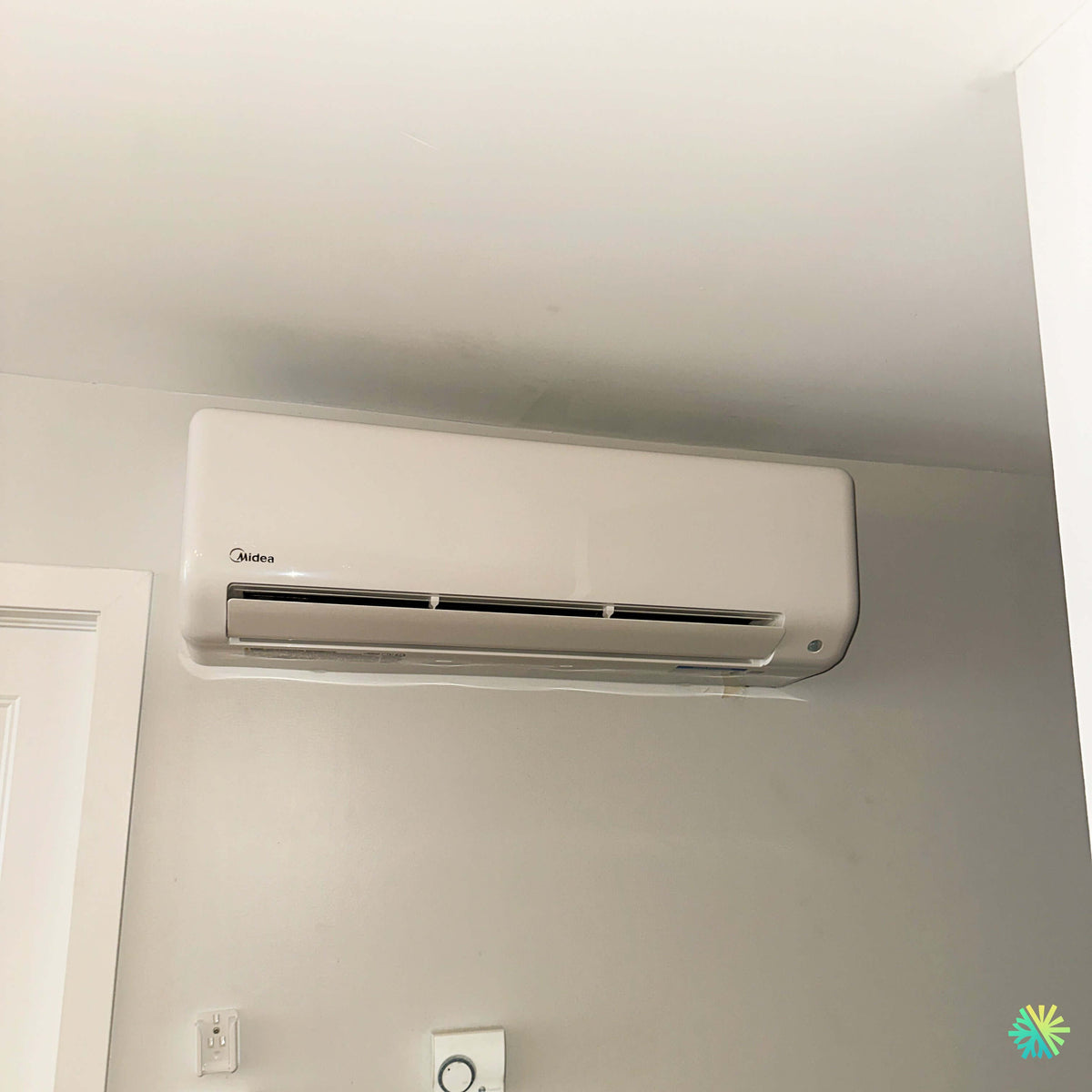

Le résultat visible à Pincourt paraît simple : une unité blanche installée haut sur le mur avec ses volets de soufflage dirigés vers la pièce. Mais derrière cette simplicité, plusieurs décisions techniques ont été nécessaires.

Une installation murale où la largeur disponible devait être exploitée avec précision

Sur notre photo, le côté gauche de la thermopompe se trouve relativement près de l’encadrement de la porte. À droite, le mur se termine dans l’angle de la pièce. L’unité est également placée dans la zone supérieure du mur.

Ce type de situation nous oblige à travailler avec la géométrie réelle du bâtiment plutôt qu’avec un emplacement théorique.

L’objectif n’est pas de centrer artificiellement la thermopompe sur le mur. Nous cherchons plutôt à positionner l’appareil là où il pourra aspirer et distribuer l’air correctement, tout en respectant les besoins de montage et de service du modèle installé.

Pourquoi l’unité intérieure est généralement installée en hauteur

Une thermopompe murale est conçue pour distribuer l’air depuis la partie supérieure de la pièce.

En climatisation, cette disposition permet à l’air refroidi d’être projeté dans la zone puis de descendre progressivement. En chauffage, l’orientation des volets peut être adaptée afin d’envoyer davantage l’air chaud vers la partie occupée de la pièce.

La MIDEA28 dispose justement de fonctions permettant un contrôle détaillé du soufflage. Le fabricant indique pour les séries MIDEA35, MIDEA28 et MIDEA25 une vitesse de ventilateur réglable de 1 % à 100 %, ainsi que l’oscillation horizontale et verticale, le mode silencieux, le mode nuit et plusieurs fonctions de gestion du confort.

Sur un mur où l’emplacement est limité, cette possibilité d’ajuster la circulation d’air devient particulièrement utile.

Le débit d’air ne doit pas être pensé uniquement au moment de l’installation

Une erreur fréquente consiste à regarder uniquement si l’évaporateur « entre » dans l’espace disponible.

Nous réfléchissons plutôt à ce qui se passera lorsque la machine fonctionnera.

Il faut notamment vérifier si :

• un meuble risque de se retrouver devant le soufflage;
• la porte adjacente influence la circulation de l’air;
• une cloison bloque une partie de la portée;
• la zone occupée reçoit directement un jet d’air inconfortable;
• la façade et les filtres pourront toujours être ouverts;
• le flux d’air peut atteindre suffisamment la partie utile de la pièce.

La documentation Midea indique que ses unités murales offrent jusqu’à 100 niveaux de réglage du volume d’air, permettant une modulation beaucoup plus fine du ventilateur qu’un système limité à quelques vitesses prédéfinies. L’application SmartHome et le Wi-Fi permettent aussi un contrôle à distance lorsque la configuration applicable le permet.

Une installation propre implique également ce qui se trouve derrière l’appareil

La photo montre la partie intérieure terminée du projet. Les conduites ne dominent pas le mur, ce qui donne à l’installation une apparence relativement discrète.

Pourtant, une thermopompe sans conduit nécessite plusieurs liaisons essentielles entre l’évaporateur et le condenseur extérieur :

• conduites frigorifiques;
• câblage de communication;
• raccordements électriques;
• évacuation du condensat.

Midea souligne qu’un système sans conduit permet de raccorder les unités intérieure et extérieure sans construire un réseau de ventilation complet. La brochure indique qu’une ouverture relativement petite dans le mur suffit pour faire passer les liaisons nécessaires, ce qui permet de limiter les travaux de démolition et de finition.

Pour de nombreux propriétaires de Pincourt et de Vaudreuil-Soulanges, c’est précisément ce qui rend la thermopompe murale intéressante lors d’une modernisation du chauffage et de la climatisation.

Le drain de condensat mérite autant d’attention que les lignes frigorifiques

Lorsque la MIDEA28 fonctionne en climatisation, l’échangeur intérieur retire de l’humidité de l’air.

Cette eau doit être évacuée.

Le trajet du drain fait donc partie de la planification de l’emplacement. Lorsque l’écoulement gravitaire est possible, nous cherchons un parcours présentant une pente adéquate et limitant les points où l’eau pourrait stagner.

Ce détail reste invisible sur la photo finale, mais il fait partie des éléments qui différencient une installation conçue pour simplement démarrer le jour du chantier d’une installation CVAC conçue pour fonctionner correctement à long terme.

La MIDEA28 utilise le nouveau réfrigérant R-454B

La série MIDEA28 documentée par Midea fonctionne au R-454B, un réfrigérant de classe A2L.

La documentation de la gamme indique également la présence de fonctions associées à la détection des fuites de réfrigérant A2L et au système de dispersion prévu sur les séries concernées.

Cela influence directement les pratiques professionnelles utilisées pendant l’installation et le service.

Pour le propriétaire, la thermopompe continue de se commander de manière très simple. Pour nos techniciens, cependant, le type de réfrigérant intervient dans les procédures relatives au circuit frigorifique, à l’étanchéité, à la mise sous vide et à la mise en service.

Pourquoi la MIDEA28 constitue une option particulièrement intéressante pour le climat de Pincourt

Midea décrit la MIDEA28 comme une série murale supérieure et une thermopompe destinée aux conditions de froid intense. La brochure indique une performance pouvant atteindre 27,4 SEER2, jusqu’à 13,5 HSPF2 IV, du réfrigérant R-454B et une plage de fonctionnement en chauffage allant jusqu’à -30 °C. Elle identifie également la série comme Cold Climate V6.1.

Ces chiffres doivent toutefois être lus correctement.

Le « jusqu’à 27,4 SEER2 » ne signifie pas que toutes les MIDEA28 ont un SEER2 de 27,4. La série existe dans plusieurs capacités et chaque combinaison possède ses propres performances.

Cinq capacités MIDEA28 pour répondre à des besoins très différents

La gamme MIDEA28 documentée comprend cinq puissances nominales en climatisation :

La capacité nominale de chauffage correspond respectivement à 12 000, 12 000, 18 000, 29 000 et 36 000 BTU/h.

La photo de notre installation à Pincourt ne montre pas une plaque signalétique permettant de confirmer avec certitude laquelle de ces cinq capacités a été installée. Nous préférons donc présenter les spécifications vérifiables de toute la série plutôt que d’inventer un nombre de BTU.

La performance à -15 °C donne une meilleure idée des capacités hivernales

Pour un propriétaire québécois, regarder seulement la puissance nominale par temps doux donne une image incomplète.

À -15 °C, Midea indique pour la MIDEA28 une capacité nominale de chauffage de :

• 11 500 BTU/h pour le modèle 9 000 BTU;
• 11 500 BTU/h pour le modèle 12 000 BTU;
• 18 000 BTU/h pour le modèle 18 000 BTU;
• 24 200 BTU/h pour le modèle 24 000 BTU;
• 35 000 BTU/h pour le modèle 33 000 BTU.

Les cinq configurations sont annoncées pour un fonctionnement en chauffage jusqu’à -30 °C.

Ces données sont particulièrement pertinentes à Pincourt, où une thermopompe est appelée à travailler pendant une véritable saison de chauffage et non uniquement lors de quelques nuits fraîches.

« Fonctionne jusqu’à -30 °C » ne veut pas dire « même performance à toutes les températures »

Cette distinction est fondamentale lors de la comparaison de deux thermopompes.

La température minimale indique la limite de fonctionnement annoncée. La capacité disponible et l’efficacité du système peuvent cependant évoluer à mesure que la température extérieure baisse.

C’est pourquoi nous regardons les tableaux techniques et la performance à basse température plutôt que de comparer uniquement de grandes mentions publicitaires.

Le dimensionnement reste plus important que le nombre maximal de BTU disponible

La MIDEA28 est proposée jusqu’à 33 000 BTU/h en climatisation, mais cela ne signifie évidemment pas que la plus grande version convient à toutes les propriétés.

Chez AirGreen, nous analysons notamment :

• la superficie réellement desservie;
• le niveau d’isolation;
• la fenestration;
• l’exposition de la résidence;
• la hauteur des plafonds;
• la configuration des pièces;
• les infiltrations d’air;
• les pertes de chaleur;
• le système de chauffage existant.

Une thermopompe correctement dimensionnée peut mieux moduler son fonctionnement et maintenir le confort qu’une machine choisie simplement parce qu’elle possède davantage de capacité.

La technologie à vitesse variable aide à maintenir une température plus stable

Midea utilise une technologie à vitesse variable permettant au compresseur d’adapter son fonctionnement selon la demande.

La documentation explique que le système peut fonctionner de façon plus continue en modulant sa capacité plutôt que d’alterner uniquement entre marche et arrêt. Midea associe cette stratégie à une réduction des fluctuations de température et à un confort plus stable.

Dans la pratique, cela signifie qu’après avoir rapproché la pièce de la consigne désirée, la thermopompe peut ajuster son fonctionnement plutôt que de fonctionner constamment à son maximum.

Une gamme silencieuse adaptée aux pièces occupées

Le niveau sonore intérieur varie selon la capacité MIDEA28.

Midea indique notamment :

• environ 19,5 dB(A) au niveau silencieux pour la version 9 000 BTU;
• 19,5 dB(A) pour la 12 000 BTU;
• 19,5 dB(A) pour la 18 000 BTU;
• jusqu’à 16 dB(A) pour la 24 000 BTU;
• environ 29,5 dB(A) pour la 33 000 BTU au réglage silencieux indiqué.

Le confort acoustique est particulièrement pertinent lorsqu’une thermopompe murale est placée près d’une chambre, d’un salon ou d’un espace de travail.

La tuyauterie change considérablement selon la capacité choisie

C’est l’un des détails techniques les plus importants de la MIDEA28.

Selon le modèle, Midea spécifie :

Ces différences expliquent pourquoi il est risqué de supposer qu’une ancienne tuyauterie peut être réutilisée simplement parce qu’une thermopompe était déjà installée.

Nous devons confirmer les diamètres, l’état et la compatibilité des conduites avec le nouvel équipement.

Les exigences électriques évoluent elles aussi avec la capacité

Toutes les configurations MIDEA28 documentées fonctionnent en 208/230 V, monophasé, 60 Hz.

Pour l’unité extérieure, Midea indique les valeurs suivantes :

• 9 000 BTU : ampérage minimal admissible de 15 A, protection maximale de 15 A;
• 12 000 BTU : 15 A, protection maximale de 15 A;
• 18 000 BTU : 19 A, protection maximale de 20 A;
• 24 000 BTU : 24,9 A, protection maximale de 25 A;
• 33 000 BTU : 34 A, protection maximale de 35 A.

Nous dimensionnons donc le circuit selon la combinaison exacte installée et les indications de l’équipement, et non en appliquant une règle universelle basée uniquement sur les BTU.

LogisVert : ce que l’on peut réellement affirmer pour la MIDEA28

La brochure Midea identifie les cinq configurations MIDEA28 comme Cold Climate V6.1 et fournit un numéro AHRI distinct pour chacune.

Cependant, cette brochure ne suffit pas à elle seule pour confirmer l’admissibilité d’une installation précise à LogisVert.

Hydro-Québec indique actuellement qu’une thermopompe certifiée ENERGY STAR et de type climat froid peut recevoir, lorsque toutes les exigences sont respectées, une aide financière de 120 $ par 1 000 BTU/h de capacité à -8 °C. Le montant est établi selon la date d’installation.

Depuis les modifications apportées au programme, Hydro-Québec précise également que l’admissibilité repose sur la certification ENERGY STAR applicable et sur les équipements reconnus dans le cadre du programme.

Pour un projet MIDEA28 à Pincourt, la bonne méthode consiste donc à vérifier le numéro AHRI exact de la combinaison installée, son statut ENERGY STAR – Climat froid et sa présence dans les données admissibles au moment du chantier.

Nous évitons volontairement d’annoncer un montant précis pour cette installation tant que la capacité exacte et la valeur de chauffage à -8 °C n’ont pas été confirmées.

Des fonctions de confort qui peuvent être utiles au quotidien

La MIDEA28 partage avec les autres séries supérieures de Midea plusieurs fonctions pratiques :

• réglage du ventilateur de 1 % à 100 %;
• mode ÉCO;
• fonction Turbo;
• mode nuit;
• minuterie;
• fonction Me suivre / Follow Me;
• nettoyage automatique;
• mode silencieux;
• chauffage à 8 °C;
• oscillation horizontale et verticale;
• commande Wi-Fi;
• capteur intelligent;
• contrôle de l’humidité;
• possibilité de commande filaire.

La fonction Me suivre, par exemple, utilise le capteur de température de la télécommande afin de fournir une mesure correspondant davantage à l’endroit où elle se trouve.

C’est intéressant lorsque l’évaporateur est installé haut sur le mur, comme dans cette réalisation de Pincourt, puisqu’il peut exister une différence entre la température autour de l’unité et celle ressentie plus bas dans la pièce.

L’entretien futur faisait partie de notre réflexion dès le premier jour

La photo montre l’unité assez haut sur le mur, mais sa façade doit continuer à pouvoir être ouverte afin d’accéder aux filtres.

C’est important, car les filtres devraient être nettoyés régulièrement.

Pour les séries MIDEA35, MIDEA28 et MIDEA25, Midea indique également que la roue de ventilation peut être retirée pour faciliter un nettoyage plus approfondi de l’intérieur de l’appareil.

Lorsque nous choisissons la position d’une thermopompe, nous ne réfléchissons donc pas seulement à l’installation du jour même. Nous devons aussi penser au technicien qui devra éventuellement réaliser un entretien CVAC, une inspection ou une réparation plusieurs années plus tard.

Les erreurs que ce chantier de Pincourt permet d’éviter

Choisir l’emplacement uniquement parce que la machine y entre

Il faut aussi considérer l’aspiration, le soufflage, le drain, les lignes et l’accès au service.

Confondre MIDEA28 avec une capacité unique

La série va de 9 000 à 33 000 BTU/h, et chaque configuration possède des performances différentes.

Comparer seulement le SEER2 maximal annoncé

La cote de 27,4 SEER2 appartient à une configuration précise. Les autres capacités ont leurs propres valeurs.

Oublier les performances hivernales

À Pincourt, la capacité à -15 °C est une donnée essentielle dans l’analyse d’une thermopompe.

Réutiliser une ancienne tuyauterie sans vérification

Les cinq versions MIDEA28 utilisent quatre combinaisons différentes de diamètres de conduites.

Annoncer automatiquement une subvention

La certification, le numéro AHRI, la capacité à -8 °C, la date d’installation et les critères LogisVert doivent être vérifiés avant de confirmer le montant.

Garantie résidentielle indiquée dans la documentation Midea

La brochure fournie présente pour le secteur résidentiel une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, sous réserve des conditions applicables au programme de garantie.

Comme toujours, nous recommandons de conserver la facture, les numéros de modèle et de série ainsi que la documentation d’enregistrement de l’équipement.

Ce que cette installation de Pincourt représente pour nous chez AirGreen

Cette réalisation n’est pas spectaculaire parce qu’elle nécessitait de transformer complètement la pièce. Elle est intéressante pour la raison inverse : nous avons intégré une MIDEA28 dans une zone murale relativement restreinte tout en conservant une installation intérieure sobre et fonctionnelle.

La porte à gauche, le plafond au-dessus et l’angle du mur à droite définissaient l’espace disponible. Nous devions donc faire fonctionner ensemble la géométrie de la pièce, le parcours des connexions et les besoins du système.

C’est exactement notre approche chez AirGreen pour une installation de thermopompe à Pincourt : nous ne regardons jamais uniquement la machine.

Nous regardons la maison.

Nous vérifions l’emplacement, la capacité nécessaire, le circuit électrique, la tuyauterie frigorifique, le drainage, la distribution de l’air et l’accessibilité future.

La MIDEA28 apporte de son côté plusieurs caractéristiques particulièrement pertinentes au Québec : chauffage annoncé jusqu’à -30 °C, technologie à vitesse variable, R-454B, cinq capacités disponibles, contrôle précis du débit d’air et certifications de climat froid indiquées par le fabricant.

Une bonne thermopompe fournit les performances possibles. Une bonne installation CVAC permet de transformer ces performances en confort réel, été après été et hiver après hiver.
