Deux zones de confort, une seule thermopompe extérieure : une installation MIDEA 28 pensée autour de la maison
À Saint-Basile-le-Grand, nous avons réalisé une nouvelle installation de thermopompe double zone MIDEA 28 avec un objectif très concret : permettre au propriétaire de mieux répartir le chauffage et la climatisation entre deux secteurs de la résidence, sans installer deux systèmes extérieurs indépendants.
La photo prise après notre intervention montre l’une des unités intérieures murales MIDEA en fonctionnement. Son volet de soufflage est ouvert, l’afficheur numérique frontal est actif et l’unité est positionnée dans la partie supérieure du mur, près du plafond. L’ensemble demeure très discret sur le mur pâle : aucune canalisation apparente ne vient traverser la surface visible sur cette prise de vue, et le module intérieur s’intègre proprement à l’espace.
Ce résultat visuel assez simple cache pourtant tout le travail qui caractérise une bonne installation CVAC multizone : positionnement des unités, dimensionnement des zones, parcours des conduites frigorifiques, drainage des condensats, raccordement électrique, association correcte des unités intérieures avec le groupe extérieur et vérification du fonctionnement de chaque zone.
Dans ce projet de Saint-Basile-le-Grand, le choix du MIDEA 28 est particulièrement intéressant parce que cette plateforme multizone ne se limite pas techniquement à deux pièces. La documentation MIDEA indique que le groupe de 27 000 BTU de cette famille peut prendre en charge de une à quatre zones, avec quatre ports disponibles. Nous l’avons ici utilisé dans une configuration double zone adaptée aux besoins précis de la résidence.
Ce que signifie réellement « double zone »
Une thermopompe double zone comprend un seul groupe extérieur relié à deux unités intérieures.
Ce principe est différent de l’installation de deux thermopompes indépendantes. Les deux unités intérieures partagent le même système extérieur, mais chacune permet de traiter son propre espace.
MIDEA définit son système multizone comme une solution permettant à une seule unité extérieure de desservir plusieurs unités intérieures, avec une température pouvant être réglée individuellement dans chaque zone.
Dans une maison, cette configuration peut être particulièrement appropriée pour séparer, par exemple :
- le rez-de-chaussée et l’étage;
- une aire ouverte et une chambre;
- le salon et un bureau;
- une section principale et un agrandissement;
- deux secteurs présentant des expositions solaires très différentes;
- une zone occupée toute la journée et une autre utilisée principalement le soir.
Le véritable avantage n’est donc pas simplement d’avoir « deux unités ». Il s’agit de pouvoir répartir le confort selon l’utilisation réelle de la maison.
Pourquoi cette approche est pertinente à Saint-Basile-le-Grand
Sur la Rive-Sud de Montréal, nous rencontrons souvent des maisons où une seule unité murale ne peut pas distribuer efficacement son air dans toutes les pièces.
Un corridor, une cage d’escalier, des portes de chambres ou une configuration en plusieurs niveaux suffisent à interrompre la circulation naturelle de l’air.
Dans ce contexte, installer une unité extrêmement puissante dans une seule pièce n’est pas nécessairement la meilleure solution. Le secteur où se trouve la thermopompe peut devenir très confortable alors qu’une pièce éloignée conserve plusieurs degrés d’écart.
Une configuration double zone permet plutôt de traiter deux secteurs directement.
MIDEA souligne d’ailleurs que le contrôle individuel des unités permet de chauffer ou de climatiser seulement les zones utilisées, plutôt que d’imposer le même traitement à toute la maison.
Le MIDEA 28 : 27 000 BTU de capacité nominale dans la configuration Extreme Heat documentée
Pour cette famille MIDEA, la documentation technique identifie le groupe extérieur MO4HX-H27B-2A dans la gamme Extreme Heat.
Dans la combinaison de référence non gainable publiée par MIDEA, nous retrouvons les caractéristiques suivantes :
- capacité nominale de climatisation : 27 000 BTU/h;
- capacité nominale de chauffage : 27 000 BTU/h;
- SEER2 : 23;
- EER2 : 12,5;
- HSPF4 : 10,5;
- alimentation électrique 208/230 V, monophasée, 60 Hz;
- référence AHRI 215471460.
Pour un propriétaire qui compare plusieurs thermopompes multizones à Saint-Basile-le-Grand, le SEER2 est particulièrement utile pour comparer le rendement saisonnier en climatisation. L'indice de chauffage fournit quant à lui un autre repère pour comprendre le comportement énergétique du système pendant la saison froide.
Il reste toutefois essentiel de comparer les combinaisons AHRI exactes, et non simplement le nom commercial de l’unité extérieure.
Un détail important : 27 000 BTU ne veut pas dire 13 500 BTU exactement dans chaque pièce
Lorsqu’un client nous demande une thermopompe double zone de 27 000 BTU, il serait tentant de diviser automatiquement la capacité par deux.
27 000 ÷ 2 = 13 500 BTU par zone paraît simple, mais une installation réelle ne fonctionne pas de cette façon.
Chaque zone doit être évaluée selon ses propres charges thermiques.
Une pièce orientée plein sud, comportant beaucoup de fenêtres et un plafond élevé peut demander davantage de capacité qu’une chambre située au nord. Une aire ouverte de 700 pi² et une petite chambre ne devraient pas recevoir automatiquement des unités identiques.
La sélection doit notamment considérer :
- la superficie;
- le volume de la pièce;
- la qualité de l’isolation;
- le nombre et la dimension des fenêtres;
- l’exposition solaire;
- l’étage où se trouve la zone;
- la présence de portes ou de corridors;
- les pertes de chaleur;
- les gains solaires estivaux;
- la manière dont l’air peut circuler vers les espaces adjacents.
C’est ici que l’expérience d’une entreprise spécialisée en thermopompes à Montréal et sur la Rive-Sud devient particulièrement utile : nous dimensionnons les zones comme des espaces distincts avant de valider leur fonctionnement ensemble.
La technologie inverter joue un rôle central dans un multizone
Le MIDEA 28 utilise une technologie inverter.
Plutôt que de fonctionner uniquement selon une logique « pleine puissance ou arrêt », le système peut adapter son fonctionnement lorsque la demande thermique change. La documentation MIDEA explique que la capacité est modulée par le contrôle du compresseur et des moteurs de ventilation et que le système peut fonctionner à charge partielle lorsque toutes les pièces ne demandent pas simultanément leur pleine capacité.
Dans une installation double zone, cette modulation est particulièrement pertinente.
En plein après-midi, les deux zones peuvent nécessiter de la climatisation. Plus tard, une zone peut atteindre sa consigne alors que l’autre continue de demander du froid.
En chauffage, la situation peut être inversée selon l’exposition, l’occupation et les pertes thermiques de chaque partie de la maison.
Le système doit donc constamment s’adapter à une demande qui n’est jamais parfaitement fixe.
Ce que la photo de cette installation nous montre

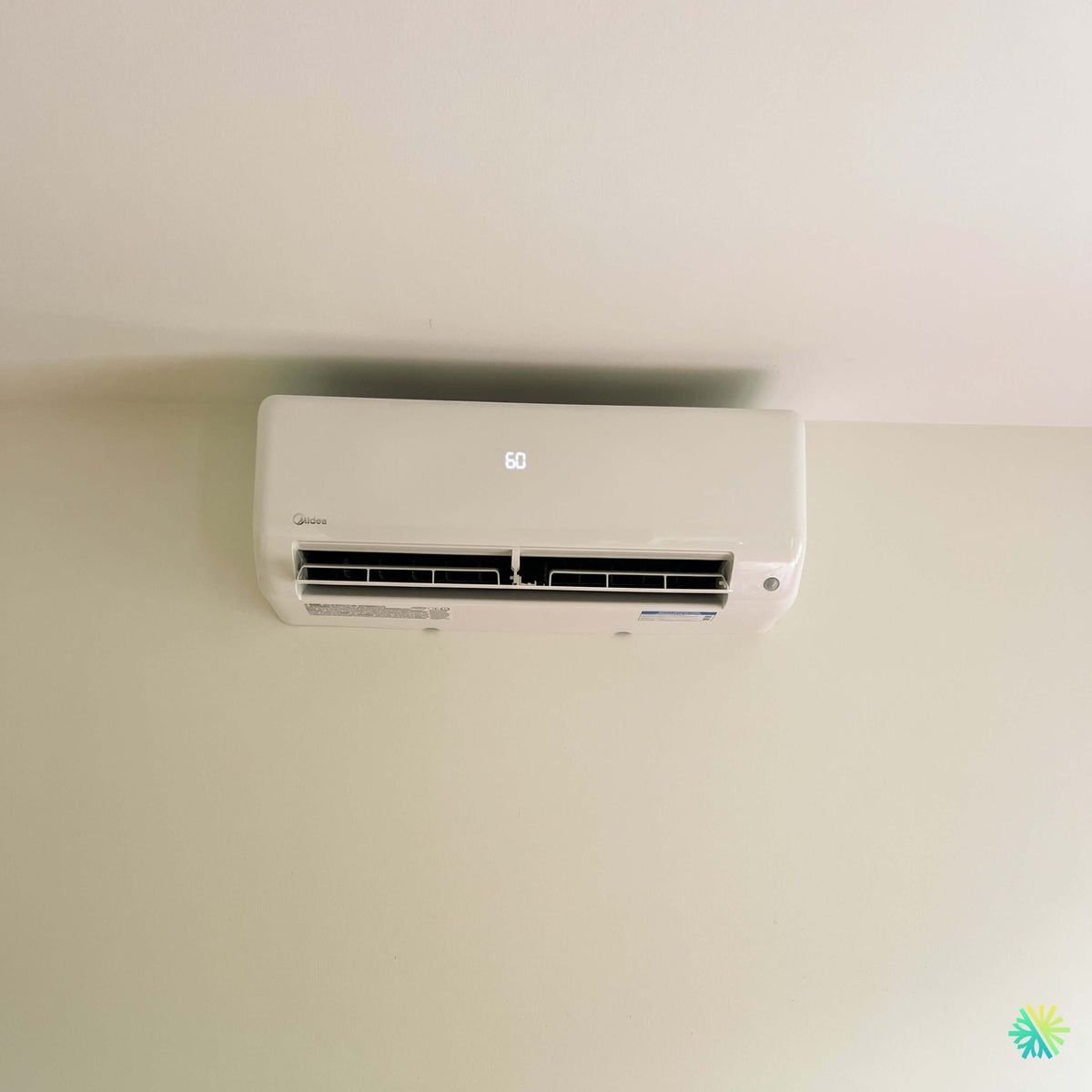

Sur la photo prise à Saint-Basile-le-Grand, plusieurs éléments méritent l’attention.
Une implantation élevée de l’unité intérieure
L’unité est installée près du plafond, ce qui permet au flux d’air d’être lancé dans la pièce à partir d’une position haute.
Le positionnement d’une unité murale n’est jamais une décision purement esthétique. Nous devons simultanément considérer :
- la distribution d’air;
- l’emplacement du mobilier;
- l’accès futur pour l’entretien;
- le passage des tuyaux frigorifiques;
- le drainage;
- les dégagements nécessaires autour de l’appareil.
Dans cette installation, le mur demeure visuellement très épuré.
Un appareil en fonctionnement après la mise en service
La photo montre également l’unité active, avec son affichage numérique frontal et son volet inférieur ouvert.
La mise en service constitue une véritable étape de l’installation. Nous ne considérons pas un système terminé simplement parce que les appareils sont fixés au mur.
Nous vérifions le fonctionnement des zones, le soufflage, les commandes, le drainage et la réponse de chaque unité avant la fin du travail.
Une intégration visuelle discrète
Le boîtier blanc de l’unité intérieure s’intègre au mur clair sans attirer inutilement l’attention.
Pour beaucoup de propriétaires, cet aspect est important. Une thermopompe restera visible pendant de nombreuses années. L’emplacement doit donc être déterminé en tenant compte autant du fonctionnement que de l’apparence de la pièce.
Derrière une installation propre : les décisions techniques qui font la différence à long terme
Le piège du surdimensionnement dans un système multizone
Une erreur fréquente consiste à choisir davantage de BTU « pour être certain ».
Ce raisonnement peut sembler prudent, mais un système CVAC doit être adapté au bâtiment plutôt que simplement être le plus gros possible.
Dans un système multizone, il faut aussi comprendre la relation entre la capacité du groupe extérieur et la somme des capacités des unités intérieures.
MIDEA précise dans sa documentation que lorsque la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité réellement disponible pour chaque unité peut être réduite. Le fabricant précise que cet effet devient particulièrement perceptible en mode chauffage.
Voilà pourquoi nous ne regardons jamais uniquement les étiquettes BTU des unités murales.
Nous validons la combinaison complète.
La gamme MIDEA permet plusieurs capacités d’unités murales
La brochure du fabricant montre une gamme très étendue d’unités murales All Easy Pro, avec des modèles de 6 000, 9 000, 12 000, 18 000, 24 000 et 30 000 BTU, ainsi que d’autres capacités selon les séries et les configurations.
Cette variété est particulièrement utile dans un projet double zone.
Nous pouvons ainsi adapter chaque unité à la pièce qu’elle dessert plutôt que d’imposer deux appareils identiques dans des espaces différents.
La brochure indique également pour plusieurs petites unités murales des niveaux sonores pouvant descendre autour de 20 dB(A) aux vitesses les plus faibles, selon le modèle.
Dans une chambre ou un bureau, ce détail peut devenir tout aussi important que la puissance nominale.
Le MIDEA 28 peut faire davantage que deux zones
C’est une caractéristique intéressante de cette installation : nous parlons d’un projet double zone, mais la plateforme MIDEA de 27 000 BTU documentée par le fabricant peut accepter jusqu’à quatre zones.
Cela ne signifie pas qu’il serait automatiquement pertinent d’ajouter d’autres unités à cette résidence. Toute modification doit être vérifiée en fonction des capacités admissibles, des combinaisons du fabricant et de la charge du bâtiment.
Mais cela montre la flexibilité de la plateforme.
La brochure MIDEA va même beaucoup plus loin en présentant différentes familles d’unités intérieures :
- murales;
- consoles;
- cassettes;
- unités gainables;
- unités de traitement d’air.
Le fabricant décrit une gamme comprenant plusieurs types d’unités permettant de combiner des solutions avec et sans conduits dans certaines configurations.
SynchroConnect : un outil intéressant pour la gestion des raccordements multizones
Les installations multizones deviennent plus complexes lorsque plusieurs ensembles de conduites frigorifiques et de câbles se rejoignent au groupe extérieur.
MIDEA intègre dans cette gamme une technologie appelée SynchroConnect. Selon le fabricant, elle permet au système de diagnostiquer l’état des connexions après le raccordement et d’aider à synchroniser les conduites frigorifiques avec le câblage correspondant.
Pour l’installateur, cette fonctionnalité apporte une couche supplémentaire de vérification.
Elle ne remplace toutefois jamais les bonnes pratiques : identification des circuits, réalisation des raccords frigorifiques, contrôle des connexions électriques, préparation adéquate des conduites et mise en service complète.
Le drainage : l’élément invisible qui ne doit jamais être traité comme un détail
Une unité murale produit de la condensation en climatisation.
L’eau doit être évacuée correctement.
Un drain mal conçu peut entraîner :
- des écoulements à l’intérieur;
- des taches sur le mur;
- des odeurs;
- une accumulation d’humidité;
- des problèmes qui apparaissent plusieurs semaines après l’installation.
Lors de nos installations de thermopompes à Saint-Basile-le-Grand, nous réfléchissons au drainage dès le choix de l’emplacement de l’unité intérieure.
Le plus beau positionnement sur un mur n’est pas nécessairement le meilleur s’il crée ensuite un parcours de drainage problématique.
Pourquoi l’orientation du volet compte elle aussi
La photo montre clairement le volet de soufflage ouvert.
En climatisation, nous cherchons généralement une diffusion permettant à l’air refroidi de parcourir correctement la zone sans être directement dirigé sur les occupants.
En chauffage, le comportement du flux devient différent puisque l’air chaud a naturellement tendance à monter.
Le réglage de la ventilation et des volets peut donc avoir un effet perceptible sur le confort.
Une thermopompe de qualité mal orientée peut sembler moins performante qu’un appareil plus modeste dont l’air est correctement distribué.
Double zone ne signifie pas deux systèmes complètement indépendants
C’est une distinction importante pour tout propriétaire qui compare une thermopompe multizone MIDEA à deux thermopompes simple zone.
Avec deux systèmes simple zone, chaque unité intérieure possède son propre groupe extérieur.
Avec le système MIDEA double zone de cette installation, les deux unités intérieures partagent le même groupe extérieur.
Le propriétaire bénéficie d’un réglage individuel des températures par zone, mais les unités appartiennent au même circuit multizone.
Cette architecture présente notamment l’avantage de limiter le nombre de groupes extérieurs autour de la propriété. MIDEA identifie d’ailleurs comme avantages du multizone l’économie d’espace à l’extérieur ainsi que la réduction du nombre de sources de bruit extérieures.
Et les subventions Hydro-Québec?
C’est une question importante pour les propriétaires de Saint-Basile-le-Grand, Longueuil et de la Rive-Sud.
L’admissibilité à une aide financière ne devrait jamais être déterminée uniquement à partir de l’inscription « MIDEA 28 » sur une soumission.
Elle dépend notamment de la combinaison exacte des appareils, de la référence AHRI admissible et des conditions du programme en vigueur au moment de la demande.
La brochure MIDEA fournit des références AHRI, dont 215471460 pour une combinaison de référence du système MO4HX-H27B-2A, mais elle ne constitue pas à elle seule une confirmation d’admissibilité à un programme québécois.
Chez AirGreen, nous préférons vérifier la combinaison réellement proposée avant d’annoncer un montant de subvention.
C’est beaucoup plus fiable que d’utiliser un montant générique applicable à une autre configuration.
Nos vérifications avant de considérer l’installation terminée
Une installation CVAC professionnelle ne s’arrête pas à la fixation des unités.
Pour un projet double zone, nos vérifications comprennent notamment :
- le fonctionnement de chacune des deux unités intérieures;
- leur communication avec l’unité extérieure;
- la réponse aux commandes;
- la distribution de l’air;
- l’évacuation des condensats;
- les raccordements frigorifiques;
- le comportement du système lorsque les zones demandent du chauffage ou de la climatisation;
- les vibrations ou bruits anormaux;
- l’accessibilité pour le futur entretien CVAC.
Cette dernière étape est essentielle.
Une installation peut être très esthétique le premier jour, mais devenir problématique quelques années plus tard si l’appareil ne peut pas être nettoyé, ouvert ou entretenu correctement.
Ce projet à Saint-Basile-le-Grand résume bien notre approche
Cette thermopompe double zone MIDEA 28 n’a pas été choisie simplement parce qu’il fallait deux unités murales.
Le raisonnement est plus global : créer deux zones de confort, limiter les équipements extérieurs, choisir des emplacements intérieurs cohérents et utiliser une plateforme inverter capable d’ajuster son fonctionnement aux variations de demande.
La photo du projet illustre bien le résultat que nous recherchons chez AirGreen : une unité murale installée proprement, un mur qui conserve une apparence sobre et un appareil fonctionnellement intégré à la pièce plutôt que posé là où l’installation était simplement la plus facile.
Nous appliquons la même méthode pour nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Chaque résidence est différente. Deux maisons possédant la même superficie peuvent nécessiter des appareils, des capacités et des emplacements complètement différents.
C’est pourquoi, avant de recommander une MIDEA 28 double zone, nous analysons d’abord la réalité du bâtiment et de ses occupants.
Le résultat recherché n’est pas seulement une maison froide en juillet ou chaude en janvier. Nous voulons un système correctement dimensionné, logique à utiliser, discret dans les pièces et conçu pour rester accessible lors des futurs entretiens.
