À Pointe-Fortune, nous avons transformé un espace difficile à exploiter en emplacement stratégique pour une MIDEA28
Dans certaines maisons, le choix de l’emplacement d’une thermopompe murale est presque évident : un grand mur extérieur dégagé, suffisamment d’espace près du plafond et une trajectoire simple pour les conduites. Cette installation réalisée par AirGreen à Pointe-Fortune présentait une situation différente.

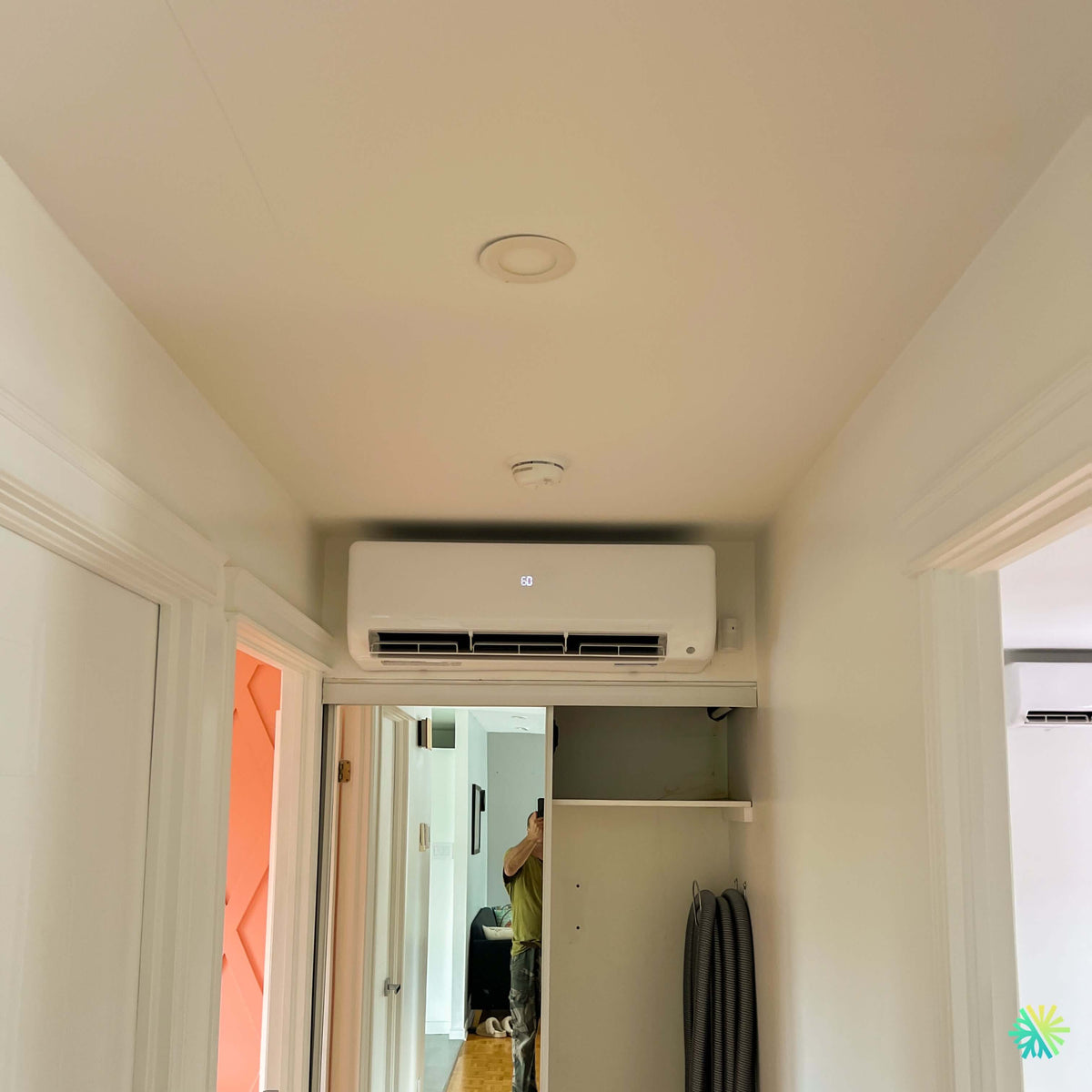

La photographie du chantier montre une thermopompe murale MIDEA MIDEA28 installée dans un passage étroit, immédiatement au-dessus d’une ouverture. De chaque côté, les murs et les cadrages de portes limitent fortement l’espace disponible. Sous l’unité se trouve une ouverture avec une structure horizontale, tandis que le corridor se prolonge vers les autres pièces de la résidence.
Le choix de cet emplacement n’était donc pas une question de simplicité. Il fallait utiliser avec précision la portion de mur disponible sans gêner le passage, sans condamner un espace fonctionnel et tout en permettant à l’air traité de se propager vers les zones adjacentes.
Un autre appareil mural est d’ailleurs visible dans une pièce à droite sur la photo. Nous ne pouvons pas déterminer à partir de l’image s’il appartient au même système, mais ce détail illustre bien une réalité fréquente dans les maisons comportant plusieurs espaces distincts : une seule position de soufflage n’est pas toujours suffisante pour obtenir exactement la même température partout.
La MIDEA28 appartient à la famille des systèmes muraux sans conduit de Midea, qui comprend également les séries MIDEA35, MIDEA25 et MIDEA22.
Pourquoi l’emplacement au-dessus d’une ouverture était particulièrement intéressant
Dans un corridor étroit, installer une unité sur un mur latéral peut créer plusieurs difficultés.
L’appareil peut se retrouver trop près d’une porte, diriger son air directement sur les occupants lorsqu’ils circulent ou occuper une portion de mur nécessaire à l’aménagement. Il faut également tenir compte de la profondeur de l’unité : même une thermopompe murale compacte avance de plusieurs pouces dans la pièce.
Dans cette installation de Pointe-Fortune, nous avons plutôt exploité la partie supérieure de l’ouverture.
Cette solution présente plusieurs avantages :
- elle utilise une zone de mur qui aurait autrement très peu de fonction;
- elle maintient complètement libre l’espace de circulation;
- elle permet au flux d’air de suivre l’axe du corridor;
- elle conserve les murs latéraux disponibles;
- elle intègre visuellement l’unité à l’architecture existante;
- elle place la thermopompe dans une zone pouvant communiquer avec plusieurs espaces.
Cependant, cette implantation exige des mesures précises. Quelques pouces peuvent déterminer si l’unité dispose réellement du dégagement nécessaire au-dessus, sur les côtés et devant le volet de soufflage.
Une installation où chaque pouce disponible compte
La photo montre clairement que la MIDEA28 se trouve dans un espace relativement serré près du plafond.
Avant d’installer une thermopompe de cette façon, nous devons vérifier plusieurs éléments en même temps :
La hauteur disponible. L’unité ne doit pas simplement entrer physiquement dans l’espace. Elle doit conserver le dégagement nécessaire pour aspirer l’air et permettre l’ouverture de son panneau lors de l’entretien.
La largeur de l’ouverture. La plaque de fixation doit être installée sur une surface adéquate et l’unité doit rester correctement centrée ou positionnée en fonction du parcours des conduites.
Le volet inférieur. Lorsqu’il s’ouvre en climatisation ou en chauffage, rien ne doit empêcher son mouvement.
La trajectoire du flux d’air. Dans un corridor, il est particulièrement important d’éviter qu’un mur situé quelques pieds plus loin bloque immédiatement le soufflage.
L’accès futur. Les filtres devront être retirés régulièrement, et l’unité pourra éventuellement nécessiter un nettoyage en profondeur.
Le meilleur emplacement n’est donc pas nécessairement celui qui offre le plus grand mur. C’est celui qui réunit le meilleur ensemble de conditions techniques et pratiques.
La série MIDEA28 : cinq capacités pour des besoins très différents
La MIDEA28 est présentée par Midea comme une série murale supérieure et une thermopompe conçue pour le climat froid. La gamme utilise le réfrigérant R-454B et est donnée pour fonctionner en chauffage jusqu’à -30 °C.
Contrairement à la MIDEA35, limitée dans la brochure à trois capacités, la MIDEA28 offre un choix particulièrement large :
- 9 000 BTU/h en climatisation;
- 12 000 BTU/h;
- 18 000 BTU/h;
- 24 000 BTU/h;
- 33 000 BTU/h.
Les capacités nominales en chauffage correspondantes sont de 12 000, 12 000, 18 000, 29 000 et 36 000 BTU/h.
Cette variété est importante pour notre travail chez AirGreen.
Une petite pièce ou une zone relativement compacte ne demande pas le même appareil qu’une grande aire ouverte. À l’inverse, installer volontairement une capacité excessive « pour être certain » n’est pas une bonne méthode de dimensionnement.
La capacité exacte de la MIDEA28 visible sur cette photo de Pointe-Fortune ne peut pas être confirmée uniquement à partir de l’image. Nous évitons donc de lui attribuer un nombre de BTU sans la plaque signalétique complète de la combinaison installée.
Jusqu’à 27,4 SEER2 et une efficacité qui varie réellement selon la capacité
La MIDEA28 peut atteindre 27,4 SEER2, mais cette valeur correspond à une configuration particulière.
La documentation Midea indique :
- 9 000 BTU : 27,4 SEER2;
- 12 000 BTU : 25,4 SEER2;
- 18 000 BTU : 21,4 SEER2;
- 24 000 BTU : 21,0 SEER2;
- 33 000 BTU : 19,5 SEER2.
Les valeurs HSPF2 région IV sont respectivement de 12,5, 10,5, 11,0, 13,5 et 10,5.
Cela montre pourquoi, lorsqu’un propriétaire compare différentes thermopompes à Pointe-Fortune, il faut regarder la fiche de la capacité réellement proposée.
Le chiffre maximal mis en avant pour une série ne représente pas nécessairement la performance de tous les modèles de cette gamme.
Chauffage jusqu’à -30 °C : une caractéristique pertinente à Pointe-Fortune
Toutes les capacités MIDEA28 présentées par Midea affichent une plage de fonctionnement en chauffage allant de -30 °C à 24 °C.
Pour le climat québécois, cette caractéristique est évidemment importante.
Une thermopompe murale n’est plus seulement un climatiseur auquel on aurait ajouté une fonction de chauffage pour l’automne. Un appareil conçu pour le froid peut participer au chauffage pendant une portion beaucoup plus importante de l’hiver.
Cependant, chez AirGreen, nous ne dimensionnons jamais un système uniquement en regardant sa température minimale de fonctionnement.
Il faut également connaître sa capacité disponible lorsque la température descend réellement.
Les performances à -15 °C donnent une information beaucoup plus concrète
La brochure Midea fournit les capacités nominales à -15 °C pour toute la gamme MIDEA28 :
- 9 000 BTU : 11 500 BTU/h;
- 12 000 BTU : 11 500 BTU/h;
- 18 000 BTU : 18 000 BTU/h;
- 24 000 BTU : 24 200 BTU/h;
- 33 000 BTU : 35 000 BTU/h.
Les COP indiqués à cette condition sont respectivement de 1,80, 1,80, 1,92, 2,34 et 1,98.
Pour un propriétaire de Pointe-Fortune, ces données aident à mieux comprendre la performance hivernale réelle.
La question n’est pas seulement : « Est-ce que la thermopompe fonctionne à -30 °C? »
Il faut plutôt savoir combien de chaleur le modèle choisi peut encore fournir lorsque le mercure chute.
Installation, circulation d’air et entretien : pourquoi ce chantier de Pointe-Fortune demandait une approche sur mesure
Le corridor visible sur notre photo constitue probablement l’élément le plus intéressant de cette installation. Il démontre qu’un système CVAC doit être adapté à la configuration réelle du bâtiment plutôt que posé selon une recette identique d’une maison à l’autre.
Dans un corridor, la direction de l’air devient déterminante
Le volet inférieur de la MIDEA28 est ouvert sur la photographie. L’air est donc projeté directement dans l’axe de circulation.
Dans ce type d’environnement, nous devons éviter deux situations opposées.
Si le jet d’air est trop dirigé vers le plafond, une partie du refroidissement peut rester concentrée dans la partie supérieure du passage. Si le volet dirige trop fortement l’air vers le bas, les occupants peuvent ressentir un courant d’air lorsqu’ils passent sous l’unité.
L’objectif est donc d’utiliser l’orientation des volets et la vitesse du ventilateur pour favoriser la circulation vers les zones à traiter.
Jusqu’à 100 niveaux de débit d’air
Midea indique que ses unités murales peuvent offrir jusqu’à 100 niveaux de réglage du volume d’air. La brochure mentionne également l’accès au contrôle via SmartHome et Wi-Fi selon la configuration.
Pour les séries MIDEA35, MIDEA28 et MIDEA25, plusieurs fonctions sont disponibles, notamment :
- variation du ventilateur de 1 % à 100 %;
- mode Turbo;
- mode nuit;
- minuterie;
- oscillation horizontale;
- oscillation verticale;
- fonction Follow Me;
- mode silencieux;
- nettoyage automatique;
- chauffage à 8 °C;
- mode ÉCO;
- contrôle Wi-Fi;
- capteur intelligent;
- contrôle de l’humidité.
Dans un passage étroit comme celui de cette maison de Pointe-Fortune, pouvoir ajuster précisément le débit est préférable à une ventilation limitée à seulement trois vitesses très éloignées les unes des autres.
L’affichage visible sur la photo et le choix entre °C et °F
L’écran frontal de l’appareil visible sur la photographie affiche 60 au moment où l’image a été prise.
Il serait imprudent d’interpréter ce nombre comme 60 °C. La gamme permet justement de basculer l’affichage entre Celsius et Fahrenheit, et la documentation de la série répertorie explicitement cette fonction.
Une consigne de 60 °F correspond à environ 15,6 °C, ce qui est plausible lors d’une mise en service ou d’un test de climatisation. La photo seule ne nous permet toutefois pas de confirmer le mode précis utilisé au moment de la prise de vue; nous retenons simplement que l’appareil était alimenté et en fonctionnement.
La fonction Follow Me prend tout son intérêt lorsqu’une thermopompe est installée dans un passage
Une unité située dans un corridor peut mesurer une température légèrement différente de celle d’une pièce adjacente où les occupants passent davantage de temps.
La fonction Follow Me utilise le capteur intégré à la télécommande afin de mesurer la température à proximité de celle-ci. Midea indique que cette mesure peut permettre à l’unité de réguler le confort plus précisément à l’endroit où se trouve la télécommande.
Dans une configuration comme celle de Pointe-Fortune, cette fonction peut être intéressante si la télécommande est gardée dans une zone occupée plutôt qu’immédiatement sous la thermopompe.
Une unité relativement silencieuse, importante dans un corridor près des pièces
Les niveaux sonores de la MIDEA28 varient selon la capacité.
La brochure présente notamment des niveaux intérieurs minimums d’environ :
- 19,5 dB(A) pour le 9 000 BTU;
- 19,5 dB(A) pour le 12 000 BTU;
- 19,5 dB(A) pour le 18 000 BTU;
- 16 dB(A) pour le 24 000 BTU;
- 29,5 dB(A) pour le 33 000 BTU,
selon les régimes indiqués pour chaque appareil.
Dans un corridor qui dessert possiblement plusieurs pièces, le niveau sonore est important. Un appareil bruyant à cet emplacement pourrait être perceptible depuis plusieurs zones de la maison simultanément.
Les conduites doivent être choisies selon le modèle, pas selon ce qui est déjà dans le mur
La gamme MIDEA28 illustre très bien pourquoi il ne faut jamais supposer que toutes les thermopompes murales utilisent les mêmes tuyaux.
Selon la capacité, Midea exige :
- 9 000 BTU : 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 1/4 po et 1/2 po;
- 24 000 BTU : 3/8 po et 5/8 po;
- 33 000 BTU : 3/8 po et 3/4 po.
Les longueurs maximales vont de 82 à 164 pieds, selon le modèle, avec des dénivelés maximaux allant de 49,2 à 82 pieds.
C’est un point essentiel lors d’un remplacement.
Un ancien climatiseur mural peut déjà avoir des conduites de cuivre passant dans le bâtiment, mais leur présence ne garantit pas leur compatibilité avec une nouvelle MIDEA28.
Le drainage mérite encore plus d’attention au-dessus d’une ouverture
La thermopompe photographiée est installée directement au-dessus d’un passage.
Cela signifie qu’une fuite de condensats serait immédiatement problématique.
En mode climatisation, l’humidité de l’air se condense sur l’évaporateur de l’unité intérieure. Cette eau doit rejoindre l’évacuation sans revenir vers l’appareil.
Nous portons donc une attention particulière à :
- la pente du drain;
- l’absence de contre-pentes;
- la solidité des raccordements;
- la sortie extérieure;
- l’écoulement pendant la mise en service;
- la protection du parcours.
Une installation CVAC peut être très esthétique et produire parfaitement du froid tout en étant déficiente si son drain est mal conçu.
R-454B et technologie A2L : une nouvelle génération d’équipements
La MIDEA28 fonctionne au R-454B. La documentation Midea identifie aussi un capteur de détection de fuite A2L et un système de dispersion A2L parmi les caractéristiques de cette famille.
Cette évolution impose de travailler avec les pratiques appropriées pour ce type de réfrigérant.
Les outils, les procédures de service et les vérifications ne doivent pas être improvisés.
Pour les propriétaires, cela rend le choix d’un entrepreneur CVAC qualifié encore plus important lorsqu’ils remplacent un ancien système fonctionnant avec une génération différente de réfrigérant.
Les références AHRI de la MIDEA28
Pour les cinq capacités présentées dans la documentation Midea, les références sont :
- AHRI 215471380 — 9 000 BTU;
- AHRI 215471381 — 12 000 BTU;
- AHRI 215471382 — 18 000 BTU;
- AHRI 215471383 — 24 000 BTU;
- AHRI 215471384 — 33 000 BTU.
Lorsqu’un propriétaire recherche une subvention pour thermopompe au Québec, c’est la combinaison réelle des unités intérieure et extérieure et son numéro AHRI qui doivent être vérifiés.
Les programmes et leurs critères pouvant évoluer, nous évitons d’associer automatiquement un montant de subvention à la seule mention « MIDEA28 ».
Entretien : l’installation compacte doit quand même permettre d’ouvrir l’appareil
Sur la photo, l’unité occupe presque exactement l’espace disponible au-dessus de l’ouverture.
Cette intégration compacte rend encore plus importante la planification de l’entretien futur.
Le panneau frontal doit pouvoir être ouvert. Les filtres doivent rester accessibles. Et si un nettoyage approfondi devient nécessaire après plusieurs années, le technicien doit pouvoir accéder à l’intérieur de l’appareil.
Midea indique justement que la roue de ventilation de cette famille peut être retirée afin de faciliter un nettoyage en profondeur de l’unité intérieure.
Chez AirGreen, nous préférons penser à cet entretien avant de percer le premier trou plutôt que plusieurs années plus tard, lorsque l’appareil doit être nettoyé.
Garantie résidentielle et documentation à conserver
La brochure Midea présente pour les installations résidentielles une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, sous réserve des modalités applicables du fabricant.
Nous recommandons donc au propriétaire de conserver :
- la facture d’installation;
- les références exactes des unités intérieure et extérieure;
- les numéros de série;
- la référence AHRI;
- les documents d’enregistrement;
- les conditions de garantie.
Une thermopompe peut rester dans la maison pendant de nombreuses années. Retrouver ces informations rapidement simplifie énormément toute demande de service future.
À Pointe-Fortune, une installation qui démontre l’importance de travailler avec l’architecture existante
Cette installation de thermopompe murale MIDEA MIDEA28 à Pointe-Fortune est un bon exemple d’un chantier où l’emplacement faisait partie intégrante de la solution.
Nous disposions d’un corridor étroit, de plusieurs ouvertures et de relativement peu de mur utilisable. Plutôt que d’occuper une surface latérale ou de placer l’appareil dans une position qui aurait gêné la circulation, nous avons utilisé l’espace au-dessus du passage.
Le résultat est une unité intérieure intégrée en hauteur, alignée avec l’ouverture et capable de projeter son air dans l’axe du corridor.
Mais derrière cette apparente simplicité se trouvent plusieurs décisions : dimensions de la machine, dégagements, circulation de l’air, fixation, drainage, conduites de réfrigérant, accessibilité et choix de la capacité appropriée.
C’est exactement ce qui distingue une installation de thermopompe professionnelle d’une simple pose mécanique.
Chez AirGreen, nous appliquons cette approche à Pointe-Fortune comme dans nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : nous adaptons l’équipement au bâtiment, et non le bâtiment à une méthode d’installation identique pour tous.
La MIDEA28 offre une plage étendue de capacités, un fonctionnement en chauffage jusqu’à -30 °C, une modulation précise du débit d’air et des caractéristiques adaptées aux systèmes CVAC de nouvelle génération. Notre rôle est de faire en sorte que ces capacités techniques soient soutenues par un emplacement et une installation qui ont du sens dans la maison réelle où l’appareil devra fonctionner chaque jour.
