Remplacer une ancienne thermopompe sans laisser l’ancien emplacement dicter la nouvelle installation
Cette installation de thermopompe murale MIDEA MIDEA28 à Saint-Lazare illustre parfaitement une situation que nous rencontrons régulièrement chez AirGreen : le remplacement d’un ancien appareil dont les dimensions, le passage mural et la position ne correspondent plus nécessairement à ceux de la nouvelle thermopompe.

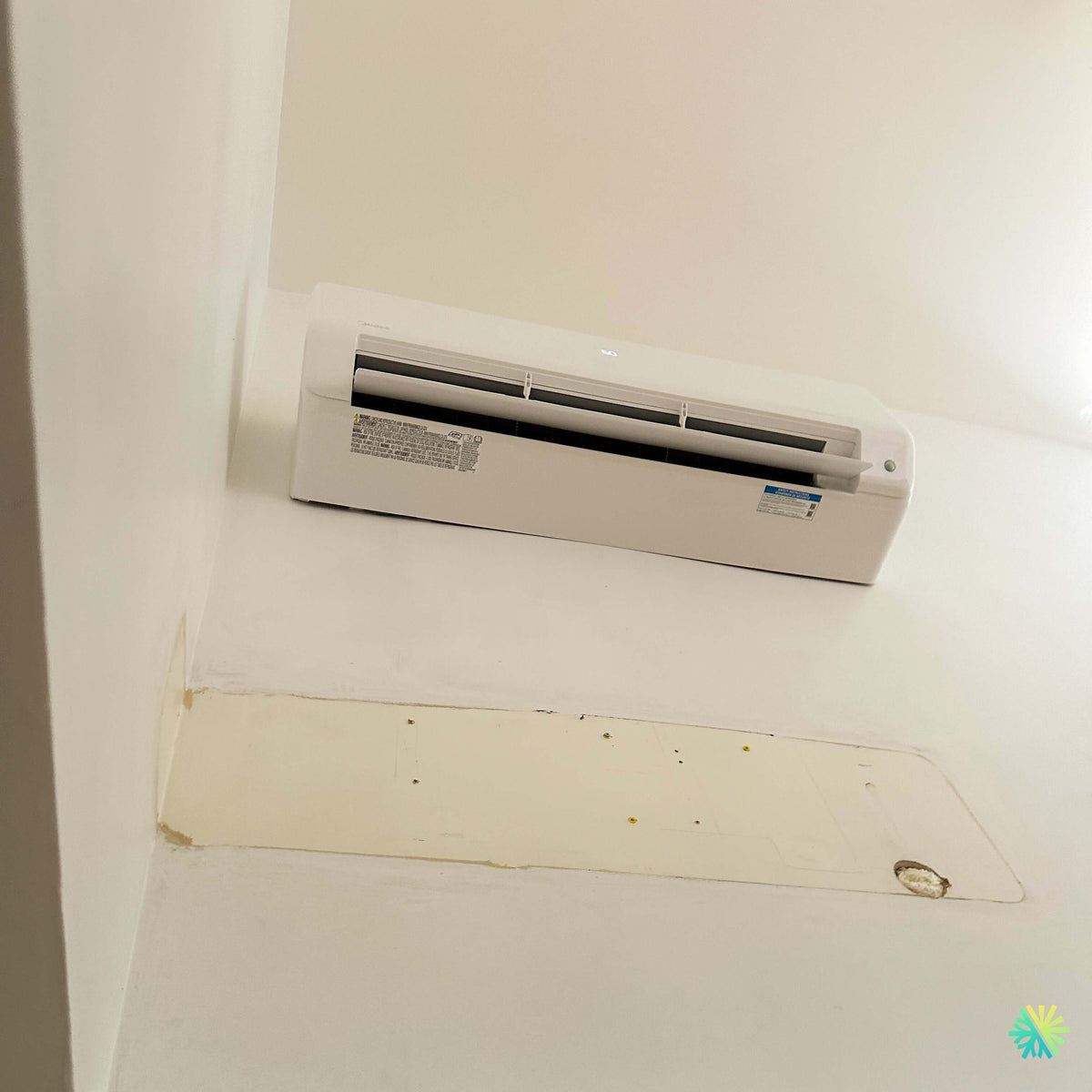

La photographie du chantier raconte une bonne partie de l’histoire. La nouvelle unité intérieure Midea est installée en hauteur, près du plafond. Sous celle-ci, on distingue très nettement l’empreinte rectangulaire de l’ancienne unité, plusieurs anciens points de fixation ainsi qu’une ouverture circulaire dans le mur située vers la droite.
Autrement dit, ce n’était pas une installation sur un mur vierge.
Nous devions composer avec ce qui existait déjà, tout en évitant une erreur fréquente lors d’un remplacement : installer le nouvel appareil exactement au même endroit uniquement pour couvrir les traces de l’ancien.
Chez AirGreen, la priorité reste le fonctionnement de la nouvelle thermopompe. L’emplacement doit être compatible avec les dimensions du nouveau modèle, permettre une bonne circulation de l’air, respecter les dégagements requis et faciliter l’accès futur pour l’entretien CVAC.
Les travaux de peinture et de finition du mur peuvent ensuite être complétés séparément. Il est préférable de reprendre une petite zone de finition que de compromettre pendant des années le rendement ou l’accessibilité d’une thermopompe simplement pour cacher une ancienne empreinte.
Une différence de hauteur immédiatement visible sur le chantier
L’ancienne unité occupait une position nettement plus basse.
La nouvelle MIDEA28 se trouve plus près du plafond, laissant apparaître toute la zone autrefois recouverte. Ce détail rend ce projet particulièrement intéressant, parce qu’il permet de comprendre concrètement ce qui se passe lors du remplacement d’un climatiseur mural ou d’une thermopompe murale d’une autre génération.
Les dimensions des têtes ne sont pas normalisées entre les fabricants, ni même entre les différentes capacités d’une même série.
La MIDEA28 est justement proposée en plusieurs puissances, et la largeur de l’unité intérieure varie considérablement selon la capacité. La documentation Midea présente des unités de 9 000, 12 000, 18 000, 24 000 et 33 000 BTU/h.
Les modèles de 9 000 et 12 000 BTU/h mesurent environ 31,30 po de largeur, le 18 000 BTU/h environ 37,99 po, tandis que les 24 000 et 33 000 BTU/h atteignent environ 44,88 po.
Quelques pouces peuvent donc complètement changer la façon dont une nouvelle tête couvre — ou ne couvre pas — les traces de l’ancienne.
Pourquoi nous ne cherchons pas systématiquement à réutiliser l’ancien trou
L’ouverture circulaire visible dans la partie inférieure droite de l’ancienne empreinte est un autre élément important du chantier.
Lors d’un remplacement, un propriétaire peut naturellement penser : « Le trou existe déjà, pourquoi ne pas simplement passer les nouvelles conduites au même endroit? »
En pratique, nous devons d’abord vérifier si cet ancien passage correspond à la nouvelle configuration.
Le point de sortie dépend notamment :
- de la position du nouvel appareil;
- de la conception de sa plaque de montage;
- du côté choisi pour les raccordements;
- du diamètre des conduites frigorifiques;
- du cheminement du drain;
- de la pente nécessaire pour l’évacuation du condensat;
- de l’état du passage existant;
- de la façon dont les conduites rejoignent l’unité extérieure.
La brochure Midea rappelle qu’un système sans conduit relie l’unité intérieure et l’unité extérieure par un passage mural relativement compact et que les conduites frigorifiques offrent une importante flexibilité d’installation.
Cette flexibilité permet justement d’installer la nouvelle tête à l’endroit le plus logique au lieu d’être prisonnier des choix réalisés lors de la première installation.
Saint-Lazare : choisir une thermopompe en pensant sérieusement au chauffage hivernal
Dans un projet à Saint-Lazare, le rendement en chauffage est un critère central.
Une thermopompe utilisée dans Vaudreuil-Soulanges doit évidemment climatiser efficacement pendant l’été, mais elle doit surtout pouvoir continuer à fournir du chauffage lorsque les températures deviennent largement négatives.
La MIDEA28 est présentée par Midea comme une série murale supérieure de type thermopompe extrême. Elle fonctionne au réfrigérant R-454B, porte la désignation Cold Climate V6.1 dans la documentation fournie et est donnée pour un fonctionnement en chauffage jusqu’à -30 °C.
La plage de fonctionnement publiée pour les cinq capacités MIDEA28 va de -30 °C à 24 °C en chauffage et de -30 °C à 50 °C en climatisation.
Cela en fait une gamme particulièrement pertinente lorsqu’un propriétaire recherche une thermopompe murale pour climat froid.
MIDEA28 : cinq capacités pour des besoins très différents
Contrairement à la MIDEA35 qui est proposée dans moins de capacités dans la brochure fournie, la MIDEA28 couvre une plage particulièrement large.
Midea répertorie :
- 9 000 BTU/h;
- 12 000 BTU/h;
- 18 000 BTU/h;
- 24 000 BTU/h;
- 33 000 BTU/h.
Les références AHRI correspondantes sont respectivement 215471380, 215471381, 215471382, 215471383 et 215471384.
Cette variété nous permet d’adapter davantage le système aux dimensions et aux pertes thermiques réelles de la zone desservie.
Sur la photographie de cette installation à Saint-Lazare, l’étiquette technique de la tête est visible, mais son texte n’est pas suffisamment lisible pour confirmer avec certitude la capacité exacte installée. Nous ne lui attribuons donc pas arbitrairement un nombre de BTU.
C’est un point important : MIDEA28 est le nom d’une série, pas une capacité unique.
Jusqu’à 27,4 SEER2, mais pas sur toutes les capacités
Le rendement maximal annoncé pour la série est de 27,4 SEER2.
Il correspond au modèle 9 000 BTU/h.
Les rendements SEER2 publiés sont :
- 9 000 BTU/h : 27,4 SEER2;
- 12 000 BTU/h : 25,4 SEER2;
- 18 000 BTU/h : 21,4 SEER2;
- 24 000 BTU/h : 21,0 SEER2;
- 33 000 BTU/h : 19,5 SEER2.
Les valeurs HSPF2 région IV sont respectivement de 12,5, 10,5, 11,0, 13,5 et 10,5.
Cette variation explique pourquoi nous recommandons toujours de comparer des numéros de modèles précis, et non seulement des noms de gamme accompagnés d’un chiffre de rendement maximal.
Ce remplacement MIDEA28 à Saint-Lazare montre les détails qui comptent après la signature de la soumission
La performance à -15 °C aide à comprendre le comportement réel en hiver
Dire qu’une thermopompe fonctionne jusqu’à -30 °C ne suffit pas pour comprendre sa capacité lorsqu’il fait réellement froid.
Midea publie justement des données de chauffage à -15 °C pour chaque MIDEA28.
À cette température, la capacité nominale annoncée est de :
- 11 500 BTU/h pour le modèle 9 000;
- 11 500 BTU/h pour le 12 000;
- 18 000 BTU/h pour le 18 000;
- 24 200 BTU/h pour le 24 000;
- 35 000 BTU/h pour le 33 000.
Les COP associés sont de 1,80, 1,80, 1,92, 2,34 et 1,98.
Ces valeurs montrent pourquoi le dimensionnement doit être fait en tenant compte de la demande de chauffage.
Par exemple, un modèle désigné 33 000 BTU/h en climatisation possède une capacité nominale de chauffage de 36 000 BTU/h dans les données générales et de 35 000 BTU/h à -15 °C selon le tableau fourni.
Ce genre d’information est beaucoup plus pertinent pour une maison québécoise qu’une simple comparaison basée sur la superficie.
Une thermopompe plus grosse n’est pas systématiquement une meilleure thermopompe
Le choix de la capacité doit correspondre au bâtiment.
Nous évaluons notamment :
- la superficie réellement desservie;
- l’isolation;
- les fenêtres;
- la hauteur des plafonds;
- le nombre d’étages;
- l’ouverture entre les pièces;
- les pertes de chaleur;
- le système de chauffage existant;
- la position de l’unité intérieure;
- les performances de la thermopompe aux températures hivernales.
Une unité surdimensionnée peut fonctionner d’une manière moins favorable au confort qu’une thermopompe correctement dimensionnée.
La capacité maximale n’est donc pas notre objectif. La capacité appropriée l’est.
Technologie à vitesse variable : le rôle de la modulation
Midea utilise une technologie à vitesse variable permettant au compresseur de modifier son fonctionnement selon la demande.
La brochure explique que cette technologie permet au compresseur de fonctionner en continu selon l’évolution des besoins et de réduire les variations de température par rapport à un système conventionnel fonctionnant principalement en marche-arrêt.
Dans une installation correctement dimensionnée, cela permet au système de réduire sa production lorsque la maison demande moins de chauffage ou de climatisation, plutôt que de devoir toujours fonctionner à son maximum.
Pour le propriétaire, l’objectif est un confort plus stable et un fonctionnement mieux adapté à la charge réelle.
Le niveau sonore intérieur varie fortement selon la capacité
Une thermopompe murale est installée directement dans l’espace habitable. Son niveau sonore compte donc autant que celui de l’unité extérieure.
Pour la MIDEA28, la documentation indique des niveaux minimaux pouvant descendre jusqu’à environ 19,5 dB(A) sur les modèles de 9 000, 12 000 et 18 000 BTU/h. Le modèle de 24 000 BTU/h présente une valeur de 16 dB(A) dans les données de fonctionnement silencieux publiées, tandis que le 33 000 BTU/h est logiquement plus sonore compte tenu de son débit d’air beaucoup plus élevé.
Ce critère devient particulièrement important lorsque la tête est installée près d’une chambre, d’un salon ou d’un espace de travail.
Le débit d’air doit correspondre au volume à traiter
Les capacités supérieures disposent également de débits d’air beaucoup plus importants.
Midea indique notamment jusqu’à environ 865 PCM en mode Turbo pour l’unité intérieure de 33 000 BTU/h, contre environ 441 PCM pour les capacités 9 000 et 12 000 BTU/h.
Cela explique pourquoi l’emplacement d’une grande unité mérite une réflexion particulière.
Un débit d’air important peut être très utile dans un grand espace ouvert, mais moins agréable si la tête souffle directement vers une zone où les occupants restent assis.
Sur notre chantier de Saint-Lazare, le repositionnement visible sur la photo illustre précisément l’importance de réfléchir à la nouvelle machine plutôt que de reproduire automatiquement la configuration précédente.
Des conduites différentes selon les BTU
La MIDEA28 offre une gamme très large, et cette diversité se retrouve dans les dimensions des conduites frigorifiques.
Selon la documentation :
- 9 000 et 12 000 BTU/h : 1/4 po et 3/8 po;
- 18 000 BTU/h : 1/4 po et 1/2 po;
- 24 000 BTU/h : 3/8 po et 5/8 po;
- 33 000 BTU/h : 3/8 po et 3/4 po.
C’est un point fondamental dans un projet de remplacement comme celui-ci.
Le simple fait que des tuyaux existent déjà derrière l’ancien appareil ne signifie pas qu’ils sont du diamètre exigé pour la nouvelle capacité.
Une erreur à éviter : adapter la nouvelle thermopompe aux anciennes conduites
Il arrive qu’un propriétaire souhaite conserver les anciennes conduites à tout prix afin de simplifier le chantier.
Cette décision ne doit jamais être prise avant d’avoir identifié :
- leur diamètre;
- leur état;
- leur longueur;
- la capacité du nouveau système;
- les exigences du fabricant.
Dans une installation CVAC professionnelle, c’est le système sélectionné qui définit les exigences du circuit frigorifique, et non l’inverse.
Longueur maximale des conduites : de 82 à 164 pieds selon le modèle
La longueur autorisée varie elle aussi selon la capacité.
Midea indique :
- 82 pi pour les 9 000 et 12 000 BTU/h;
- 98,4 pi pour le 18 000 BTU/h;
- 164 pi pour les 24 000 et 33 000 BTU/h.
Les différences de hauteur maximales vont de 49,2 pi à 82 pi selon le modèle.
Cette flexibilité permet de positionner la tête intérieure selon les besoins de confort et l’unité extérieure selon les contraintes du terrain, lorsque le projet respecte les limites prévues.
R-454B et détection de fuite A2L
La série MIDEA28 fonctionne au réfrigérant R-454B, comme l’indique le tableau technique de la brochure.
Midea mentionne également un capteur de détection de fuite de réfrigérant A2L ainsi qu’un double contrôle de la température et de l’humidité pour les séries concernées.
Cela signifie que l’installation doit être réalisée selon les exigences applicables à cette nouvelle génération d’équipements.
Un remplacement d’une vieille thermopompe n’est donc pas toujours une opération « enlever et remettre ».
Les exigences électriques changent selon la capacité
Tous les modèles MIDEA28 présentés fonctionnent en 208/230 V, monophasé, 60 Hz.
Pour l’unité extérieure, l’ampérage minimal admissible est indiqué à :
- 15 A pour le 9 000 BTU/h;
- 15 A pour le 12 000;
- 19 A pour le 18 000;
- 24,9 A pour le 24 000;
- 34 A pour le 33 000.
Les protections maximales correspondantes sont de 15, 15, 20, 25 et 35 A.
Cette progression démontre encore une fois pourquoi il faut identifier la capacité exacte avant de confirmer la compatibilité du circuit électrique existant.
Des fonctions de confort qui vont au-delà du simple réglage de température
La MIDEA28 partage avec les séries MIDEA35 et MIDEA25 de nombreuses fonctions de contrôle.
La documentation mentionne notamment :
- mode ÉCO;
- Turbo;
- réglage de la vitesse de ventilation;
- commande Wi-Fi;
- mode nuit;
- minuterie;
- verrouillage enfant;
- fonction Follow Me;
- nettoyage automatique;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale et verticale;
- commande filaire optionnelle;
- capteur intelligent;
- capteur d’humidité.
Midea indique également jusqu’à 100 niveaux de réglage du débit d’air, permettant une modulation plus précise de la ventilation.
La fonction Follow Me pour mesurer la température ailleurs que directement à la tête
La fonction Follow Me est particulièrement intéressante dans certains espaces.
La télécommande intègre un capteur de température. Lorsqu’elle est utilisée dans cette fonction, la thermopompe peut tenir compte de la température mesurée à proximité de la télécommande plutôt que de se baser uniquement sur les conditions directement autour de la tête murale.
Cela peut contribuer à une régulation plus représentative lorsque l’unité est installée très haut, comme sur cette installation de Saint-Lazare.
Chauffage à 8 °C pour les périodes d’inoccupation
La MIDEA28 propose également une fonction de maintien à 8 °C.
Selon la documentation Midea, cette fonction permet de maintenir une température minimale en chauffage afin d’aider à éviter le gel pendant une période d’inoccupation prolongée par temps froid.
C’est une fonction pratique pour certaines résidences, garages ou espaces qui n’ont pas besoin d’être maintenus à une température normale en permanence.
Une conception qui facilite le nettoyage approfondi
Midea indique que la roue de ventilation est amovible sur les séries MIDEA35, MIDEA28 et MIDEA25.
Cette conception permet un meilleur accès à l’intérieur de la tête lors d’un nettoyage en profondeur.
Pour nous, c’est un avantage concret.
Les filtres peuvent être entretenus régulièrement par le propriétaire, mais avec les années, la poussière et les contaminants peuvent également s’accumuler sur l’échangeur, la turbine et les surfaces internes.
Un entretien CVAC approprié aide à conserver un débit d’air normal et à prévenir l’accumulation excessive de saleté.
Les traces visibles sur ce mur donnent aussi un conseil pratique aux propriétaires
La photo de cette installation à Saint-Lazare montre clairement ce qui arrive lorsqu’un ancien appareil est plus bas ou possède des dimensions différentes.
L’empreinte de l’ancienne unité demeure visible après le remplacement.
Cela ne signifie pas que l’installation de la nouvelle thermopompe est incomplète sur le plan CVAC. La peinture, le plâtre et la finition architecturale sont des travaux distincts du positionnement technique de l’appareil.
Avant un remplacement, nous recommandons donc de prévoir la possibilité de :
- reboucher d’anciens trous;
- réparer certains points de fixation;
- effectuer une retouche de plâtre;
- repeindre la zone autrefois cachée par l’ancien appareil.
Le résultat final sera alors propre sans obliger l’installateur à compromettre la position du nouvel équipement.
Garantie Midea : une donnée importante dans le calcul de la valeur à long terme
La brochure Midea fournie présente pour le secteur résidentiel des garanties limitées de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les conditions applicables.
Comme pour toute garantie de thermopompe, il faut vérifier les conditions d’enregistrement et les modalités exactes applicables à l’installation.
Un appareil bénéficiant d’une bonne couverture représente toutefois une proposition beaucoup plus intéressante lorsque l’installation elle-même est réalisée correctement dès le départ.
MIDEA28 et subventions : le numéro AHRI doit être vérifié avant de confirmer un montant
La brochure identifie les cinq combinaisons MIDEA28 avec des numéros AHRI précis et les présente sous la classification Cold Climate V6.1.
Elle ne précise toutefois pas de montant d’aide financière pour cette installation de Saint-Lazare.
Pour une demande LogisVert ou tout autre programme disponible au Québec, nous devons donc vérifier séparément la combinaison exacte ainsi que les règles en vigueur au moment de la demande.
Nous évitons de promettre une subvention uniquement sur la base du nom de la série.
Pourquoi cette installation à Saint-Lazare représente bien notre approche chez AirGreen
La photographie pourrait être résumée en une phrase : une nouvelle thermopompe Midea installée au-dessus de l’ancienne empreinte.
Pour nous, elle raconte beaucoup plus.
Elle montre qu’un remplacement CVAC exige parfois de repartir de la logique de la nouvelle machine plutôt que de reproduire celle de l’ancienne installation.
Nous avons un nouveau format d’unité, de nouvelles spécifications frigorifiques, un nouvel équipement utilisant le R-454B, plusieurs capacités possibles et des exigences précises de circulation d’air et d’accessibilité.
Le résultat technique doit avoir priorité sur la volonté de cacher instantanément chaque trace de l’ancienne installation.
C’est cette approche que nous appliquons sur nos projets de thermopompes murales à Saint-Lazare, Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
La MIDEA28 offre une plage de capacités particulièrement large, un rendement pouvant atteindre 27,4 SEER2, un HSPF2 pouvant atteindre 13,5, un fonctionnement en chauffage jusqu’à -30 °C et plusieurs fonctions de contrôle avancées.
Mais les chiffres de la brochure ne remplacent jamais une installation réfléchie.
Sur ce chantier de Saint-Lazare, le détail le plus important est peut-être précisément celui que l’on voit sous la nouvelle tête : la marque de l’ancien appareil. Elle montre qu’au moment du remplacement, nous avons choisi de donner la priorité à la nouvelle installation CVAC, à son positionnement et à son fonctionnement futur, plutôt que de forcer une thermopompe moderne à reprendre exactement la place d’un ancien système qui n’avait ni les mêmes dimensions ni les mêmes exigences.
