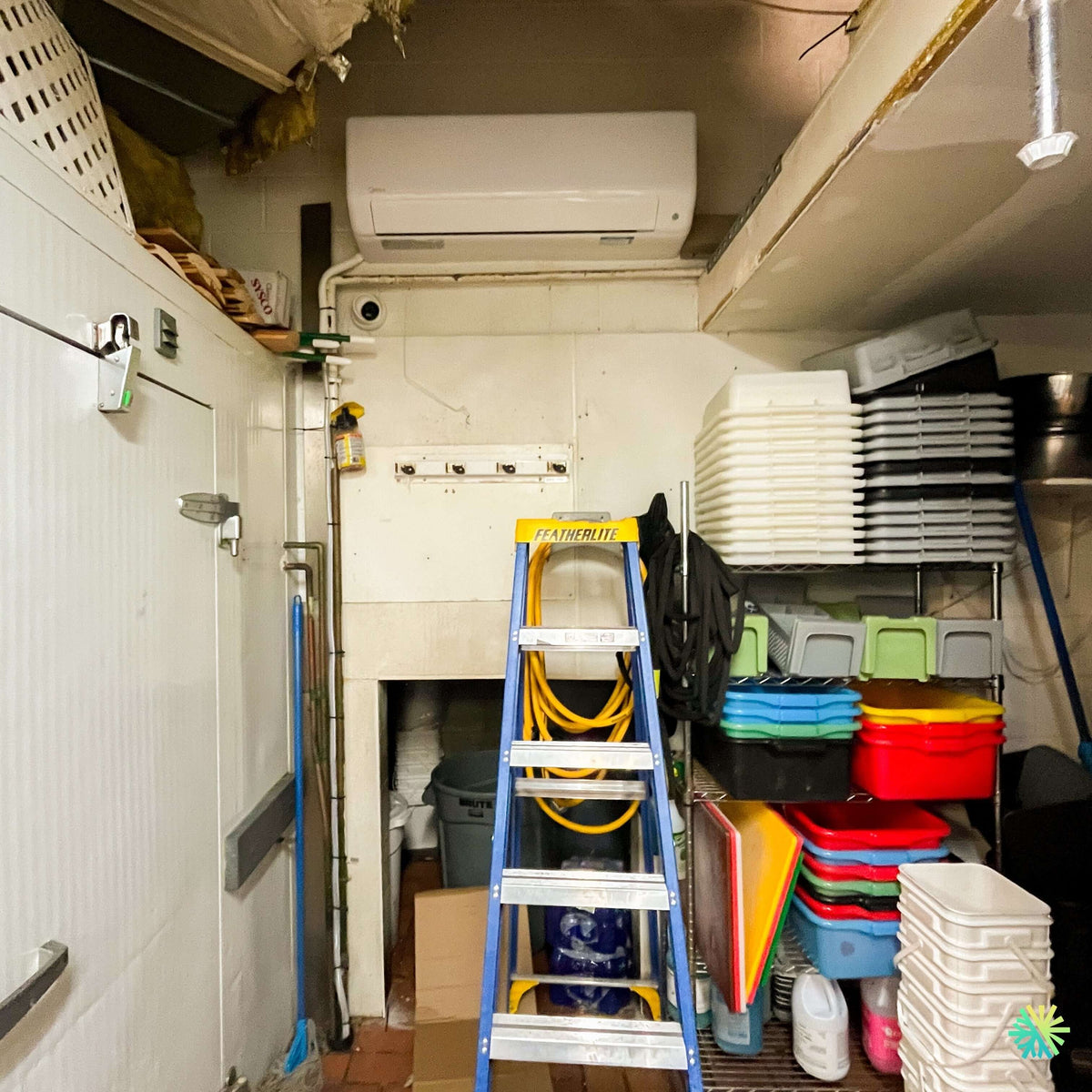

À Saint-Polycarpe, une installation MIDEA28 où l’espace disponible imposait une vraie stratégie de positionnement
Cette installation de thermopompe murale MIDEA MIDEA28 à Saint-Polycarpe représente exactement le genre de chantier où la sélection de l’équipement ne constitue qu’une partie du travail. La photographie montre un espace intérieur dense : une grande unité ou chambre réfrigérée occupe pratiquement tout le côté gauche, des tablettes chargées de contenants et de matériel se trouvent à droite, une échelle est nécessaire pour accéder aux parties hautes du local et plusieurs conduites existantes longent déjà les murs.
Dans cette configuration, nous ne disposions pas d’un grand mur vide offrant plusieurs possibilités d’installation. L’unité intérieure MIDEA28 a donc été positionnée en hauteur, dans une zone qui permet d’utiliser l’espace mural sans réduire davantage la surface de rangement disponible au sol.
Le résultat est particulièrement intéressant du point de vue CVAC : l’appareil se trouve au-dessus de la zone de circulation et de stockage, avec sa façade et sa sortie d’air dégagées. Les raccordements suivent le mur plutôt que d’envahir l’espace utile. C’est une manière concrète de montrer pourquoi, chez AirGreen, nous analysons toujours la pièce avant de décider de l’emplacement définitif d’une thermopompe murale.
La photo ne permet pas de confirmer l’usage commercial exact du local ni la capacité précise en BTU du système installé. Nous ne voulons donc pas inventer ces informations. En revanche, elle permet clairement d’observer les contraintes physiques auxquelles notre installation devait s’adapter : hauteur limitée, équipements existants, rayonnages, conduites visibles et besoin de conserver une circulation fonctionnelle dans un espace déjà très occupé.
Placer la tête murale là où elle ne compromet pas le rangement
Dans une pièce utilisée intensivement pour le rangement, chaque section de mur compte.
Installer une thermopompe trop bas aurait plusieurs conséquences :
- perte d’espace pour les tablettes et équipements;
- risque accru de choc avec du matériel déplacé;
- circulation d’air partiellement bloquée;
- accès moins pratique aux zones de rangement;
- exposition plus importante aux activités quotidiennes du local.
Nous avons donc utilisé la partie supérieure du mur.
Cette stratégie répond bien au principe d’un système sans conduit. Midea indique que l’unité intérieure peut être reliée à l’unité extérieure avec un passage relativement compact, sans nécessiter l’ajout d’un réseau de conduits d’air dans la pièce. La documentation présente justement ce type de solution comme flexible pour différents espaces d’un bâtiment.
Dans un local comme celui photographié à Saint-Polycarpe, cet avantage prend tout son sens : l’espace est déjà occupé par plusieurs installations et structures, et l’ajout de conduits volumineux aurait été beaucoup plus intrusif.
Une thermopompe en hauteur doit néanmoins pouvoir respirer
Installer l’unité près du plafond est parfois la meilleure solution, mais cela ne signifie jamais qu’elle doit être coincée dans le premier espace libre.
Une unité intérieure aspire de l’air ambiant, le fait passer sur son échangeur, puis redistribue cet air dans la pièce. Le retour d’air doit donc rester dégagé et la sortie ne doit pas être bloquée par une tablette, une poutre ou des objets entreposés.
La photographie montre justement que la sortie frontale de la MIDEA28 reste libre, même si l’espace autour de l’appareil est relativement chargé.
C’est particulièrement important ici puisque la pièce contient des étagères hautes. Lorsque nous planifions ce genre d’installation, nous devons réfléchir non seulement à ce qui est présent le jour des travaux, mais également à ce qui pourrait être déplacé ou ajouté plus tard.
Une thermopompe ne doit pas finir derrière une pile de boîtes ou face à une tablette remplie jusqu’au plafond.
Les conduites apparentes : priorité à un parcours fonctionnel dans une pièce technique
La photographie montre également une partie des conduites qui suivent le mur sous l’appareil.
Dans une pièce résidentielle très visible, nous pouvons souvent chercher à dissimuler davantage les raccordements. Dans un espace de travail ou de stockage comme celui-ci, la priorité peut être différente : obtenir un parcours court, accessible et techniquement cohérent, tout en évitant d’interférer avec les autres équipements.
Une conduite visible n’est pas nécessairement une mauvaise installation. Ce qui importe davantage est qu’elle soit correctement supportée, protégée et acheminée sans créer de pente problématique pour le drain ou de contrainte inutile sur les lignes frigorifiques.
La présence d’autres équipements change complètement la planification
L’un des éléments les plus intéressants de cette installation à Saint-Polycarpe est la quantité d’équipements déjà présents.
Nous pouvons voir :
- une grande structure réfrigérée ou isolée à gauche;
- plusieurs conduites verticales;
- une ouverture ou un conduit mural sous la thermopompe;
- des tablettes métalliques à droite;
- de nombreux bacs et contenants;
- des surfaces de travail et éléments de plomberie ou de ventilation à proximité.
Dans un tel environnement, percer un mur sans analyse préalable serait une mauvaise approche.
Avant une installation CVAC, nous devons considérer ce qui peut se trouver derrière les surfaces : conduites, câblage, structures, équipements existants et parcours des différentes installations mécaniques.
C’est précisément ce qui distingue un emplacement qui paraît simplement disponible d’un emplacement réellement exploitable.
La MIDEA28 : une thermopompe murale conçue pour le climat froid et disponible dans cinq capacités
Une gamme qui va de 9 000 à 33 000 BTU
Contrairement à la MIDEA35, qui est offerte dans un nombre plus restreint de capacités dans la brochure fournie, la MIDEA28 couvre une plage très large.
Le tableau technique de la page 11 présente cinq combinaisons :
- 9 000 BTU : MSEHU-H09B-2A avec MO1HS-H09B-2A, AHRI 215471380;
- 12 000 BTU : MSEHU-H12B-2A avec MO1HS-H12B-2A, AHRI 215471381;
- 18 000 BTU : MSEHU-H18B-2A avec MO1HS-H18B-2A, AHRI 215471382;
- 24 000 BTU : MSEHU-H24B-2A avec MO1HS-H24B-2A, AHRI 215471383;
- 33 000 BTU : MSEHU-H33B-2A avec MO1HS-H33B-2A, AHRI 215471384.
La photographie intérieure ne permet pas de lire le numéro de modèle avec suffisamment de certitude pour identifier laquelle de ces capacités a été installée à Saint-Polycarpe. Nous préférons donc présenter la gamme exacte plutôt que d’estimer la capacité à partir de la largeur apparente de la tête murale.
Cette précision est importante pour tout propriétaire ou gestionnaire qui compare des soumissions : MIDEA28 désigne une série, pas un nombre de BTU précis.
Chauffage jusqu’à -30 °C sur toute la série documentée
L’une des caractéristiques les plus pertinentes de la MIDEA28 pour le Québec est sa plage de fonctionnement.
La documentation indique que les cinq capacités peuvent fonctionner en chauffage jusqu’à -30 °C, et les configurations sont identifiées Cold Climate V6.1.
À Saint-Polycarpe, cette caractéristique permet d’utiliser la thermopompe bien au-delà des périodes de climatisation estivale.
Un appareil capable de continuer son fonctionnement pendant des températures hivernales très basses peut contribuer sérieusement au chauffage, à condition évidemment que la capacité ait été correctement sélectionnée pour la charge thermique réelle de l’espace.
La température minimale de fonctionnement ne doit cependant jamais être confondue avec une capacité constante.
Une thermopompe ne fournit pas nécessairement la même quantité de chaleur à -25 °C qu’à +5 °C.
Ce que la MIDEA28 peut fournir à -15 °C
Le tableau Midea fournit une donnée beaucoup plus parlante : la capacité nominale de chauffage à -15 °C.
Selon la configuration :
- 9 000 BTU : 11 500 BTU/h à -15 °C;
- 12 000 BTU : 11 500 BTU/h;
- 18 000 BTU : 18 000 BTU/h;
- 24 000 BTU : 24 200 BTU/h;
- 33 000 BTU : 35 000 BTU/h.
Ces données sont particulièrement utiles lorsque nous évaluons une thermopompe pour un bâtiment québécois.
Elles montrent également pourquoi le choix du nombre de BTU ne devrait pas être effectué uniquement à partir du nom commercial de la machine ou d’une règle simplifiée basée sur la superficie.
Jusqu’à 27,4 SEER2 et 13,5 HSPF2
La MIDEA28 offre également de bons rendements saisonniers, qui varient selon la capacité.
Les valeurs SEER2 indiquées sont :
- 27,4 pour le 9 000 BTU;
- 25,4 pour le 12 000 BTU;
- 21,4 pour le 18 000 BTU;
- 21,0 pour le 24 000 BTU;
- 19,5 pour le 33 000 BTU.
Le HSPF2 IV atteint quant à lui 13,5 sur la configuration 24 000 BTU, tandis que les autres capacités sont publiées à 12,5, 10,5, 11,0 et 10,5 selon le modèle.
Cela rappelle un principe important : lorsqu’un fabricant indique « jusqu’à 27,4 SEER2 », ce chiffre correspond à la meilleure configuration de la série et non automatiquement à toutes les capacités MIDEA28.
Une technologie à vitesse variable adaptée à un local dont les besoins changent
La technologie à vitesse variable de Midea permet au compresseur de modifier son fonctionnement selon les besoins en chauffage ou en climatisation au lieu de fonctionner uniquement selon une logique pleine puissance/arrêt.
Midea indique que cette modulation contribue à réduire les variations de température et à maintenir un confort plus stable.
Dans un espace comme celui photographié à Saint-Polycarpe, les charges thermiques peuvent évoluer au cours de la journée.
L’ouverture d’une porte, le fonctionnement d’autres équipements, la présence de personnes ou les conditions extérieures peuvent modifier rapidement le besoin de chauffage ou de refroidissement.
Un système à vitesse variable peut adapter davantage sa production à ces variations.
Un débit d’air qui augmente fortement avec la capacité
Le choix de la capacité influence également directement le volume d’air déplacé par l’unité intérieure.
Pour la MIDEA28, le débit maximal publié passe d’environ 441 PCM sur les petites capacités à 865 PCM sur le modèle 33 000 BTU.
Dans une pièce relativement étroite ou encombrée, cette donnée compte énormément.
Une thermopompe plus grande ne signifie pas seulement davantage de BTU. Elle signifie également une unité intérieure plus imposante et un débit d’air plus élevé.
C’est pourquoi le dimensionnement de la thermopompe doit prendre en compte la forme de la pièce, la distance disponible pour le jet d’air et les obstacles existants.
Des dimensions intérieures très différentes selon la capacité
Les dimensions publiées confirment cette différence.
Les unités intérieures de 9 000 et 12 000 BTU mesurent environ 31,30 po de largeur, tandis que le 18 000 BTU atteint 37,99 po et les modèles 24 000 et 33 000 BTU environ 44,88 po.
Dans le chantier photographié, où l’unité devait prendre place entre plusieurs contraintes structurelles et installations existantes, connaître ces dimensions avant la commande est essentiel.
Un emplacement capable de recevoir une tête de 31 po n’acceptera pas nécessairement correctement une unité de près de 45 po.
Un niveau sonore intérieur adapté aux espaces occupés
La gamme présente aussi des niveaux sonores relativement bas aux vitesses réduites.
Selon le modèle, Midea indique des valeurs minimales allant approximativement de 16 à 29,5 dB(A) dans les modes les plus silencieux publiés.
Dans un espace de travail, un fonctionnement discret peut être particulièrement appréciable lorsqu’une thermopompe doit fonctionner pendant de longues périodes.
Cependant, nous rappelons toujours que le niveau sonore réel dépend de la capacité demandée, de la vitesse du ventilateur et de l’acoustique de la pièce.
Les conduites frigorifiques changent avec chaque capacité
Une autre raison pour laquelle nous devons connaître le modèle exact avant l’installation concerne les diamètres de conduites.
Pour la MIDEA28 :
- 9 000 BTU : 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 1/4 po et 1/2 po;
- 24 000 BTU : 3/8 po et 5/8 po;
- 33 000 BTU : 3/8 po et 3/4 po.
Il serait donc incorrect de supposer qu’une tuyauterie existante convient automatiquement à toutes les MIDEA28.
Dans un local où plusieurs conduites sont déjà présentes, comme sur notre photo de Saint-Polycarpe, cette vérification prend encore plus d’importance.
Jusqu’à 164 pieds de longueur frigorifique
Les longueurs maximales augmentent également selon la capacité :
- 82 pi pour les versions 9 000 et 12 000 BTU;
- 98,4 pi pour le 18 000 BTU;
- 164 pi pour les modèles 24 000 et 33 000 BTU.
Cette flexibilité peut être très utile lorsque l’unité extérieure doit être placée loin de la tête intérieure.
Nous cherchons néanmoins toujours à éviter une longueur inutile lorsque le bâtiment permet un parcours plus direct.
Une alimentation 208/230 V, mais des besoins électriques différents
Toutes les configurations MIDEA28 documentées fonctionnent avec une alimentation 208/230 V, monophasée, 60 Hz.
Les exigences de l’unité extérieure varient toutefois fortement.
L’ampacité minimale admissible publiée est de :
- 15 A pour le 9 000 BTU;
- 15 A pour le 12 000 BTU;
- 19 A pour le 18 000 BTU;
- 24,9 A pour le 24 000 BTU;
- 34 A pour le 33 000 BTU.
Les protections maximales passent respectivement de 15 A à 35 A selon la capacité.
C’est pourquoi nous vérifions toujours le circuit disponible avant de confirmer une installation.
R-454B et système A2L
La MIDEA28 utilise du réfrigérant R-454B.
La gamme MIDEA28 fait également partie des séries auxquelles la brochure associe un système de dispersion A2L, un capteur intelligent, le contrôle de l’humidité et différentes fonctions de gestion du confort.
Pour nous, installateurs CVAC, le passage aux réfrigérants A2L signifie que les procédures, les outils et les pratiques de mise en service doivent être adaptés à ces équipements.
Le propriétaire ou gestionnaire n’a pas besoin de maîtriser tous les détails techniques du R-454B, mais il doit s’assurer que son entrepreneur connaît les exigences propres à cette nouvelle génération de thermopompes.
Des fonctions utiles lorsque la thermopompe doit travailler longtemps
La MIDEA28 comprend plusieurs fonctionnalités qui peuvent être intéressantes dans un espace occupé régulièrement :
- contrôle de la vitesse du ventilateur de 1 % à 100 %;
- mode ÉCO;
- mode nuit;
- mode silencieux;
- minuterie;
- fonction « Follow Me »;
- oscillation horizontale;
- oscillation verticale;
- nettoyage automatique;
- chauffage de maintien à 8 °C;
- capteur intelligent;
- contrôle de l’humidité;
- commande filaire optionnelle;
- commande Wi-Fi.
Midea indique également que l’unité murale propose jusqu’à 100 niveaux de réglage du débit d’air.
Dans un espace où les utilisateurs ne veulent pas constamment recevoir un débit maximal, cette précision peut améliorer considérablement le confort.
L’entretien devait être envisagé dès le choix de l’emplacement
La photo montre clairement pourquoi l’entretien futur est important.
Une échelle est déjà nécessaire pour atteindre l’appareil, et la pièce contient beaucoup de matériel. Nous devons donc conserver une zone suffisamment accessible sous et devant la thermopompe.
La MIDEA28 bénéficie d’un autre avantage : Midea indique que la roue de ventilation de l’unité intérieure peut être retirée afin de faciliter un nettoyage en profondeur.
Une bonne accessibilité reste néanmoins indispensable.
Une thermopompe installée trop près d’une structure fixe peut rendre inutile même la meilleure conception d’entretien si les panneaux ne peuvent plus être ouverts.
Subventions : la référence AHRI exacte reste indispensable
La brochure Midea fournit les cinq références AHRI de la MIDEA28, mais elle ne précise pas le montant d’une aide financière applicable à cette installation particulière de Saint-Polycarpe.
Nous ne pouvons donc pas attribuer un montant de subvention à ce chantier à partir de la photo et de cette brochure seulement.
Toute vérification d’admissibilité doit être effectuée avec :
- le modèle intérieur exact;
- le modèle extérieur exact;
- le numéro AHRI;
- la capacité;
- la date d’installation;
- les conditions du programme applicable.
Cette méthode évite de présenter comme garantie une aide financière qui pourrait correspondre à une autre configuration de la même série.
Ce chantier de Saint-Polycarpe montre pourquoi l’installation doit s’adapter au bâtiment
Cette installation d’une thermopompe murale MIDEA MIDEA28 à Saint-Polycarpe n’est pas intéressante parce que l’appareil est simplement fixé très haut sur un mur.
Elle est intéressante parce que le mur était déjà entouré de contraintes.
À gauche, une grande structure occupe une part importante du local. À droite, des tablettes utilisent presque toute la hauteur disponible. Des conduites et installations existantes traversent la pièce. Le sol doit rester disponible pour la circulation et le rangement.
Dans cet environnement, notre travail consiste à intégrer la thermopompe sans transformer l’espace en obstacle supplémentaire.
La MIDEA28 apporte de son côté une plage particulièrement vaste de capacités, de 9 000 à 33 000 BTU, une exploitation en chauffage jusqu’à -30 °C, le réfrigérant R-454B et des rendements pouvant atteindre 27,4 SEER2.
Mais ces caractéristiques ne donnent leur plein potentiel que si l’unité intérieure peut aspirer correctement l’air, diffuser son débit sans obstruction, évacuer son condensat et rester accessible pour l’entretien.
C’est précisément ce que nous cherchons à obtenir chez AirGreen dans nos projets de thermopompes murales à Saint-Polycarpe, mais aussi à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : sélectionner l’équipement en fonction des besoins, puis adapter l’installation aux contraintes réelles du bâtiment plutôt que de forcer le bâtiment à s’adapter à la machine.
