À Vaudreuil-Dorion, une MIDEA28 installée là où le positionnement exigeait une vraie réflexion technique
Cette installation de thermopompe murale MIDEA MIDEA28 à Vaudreuil-Dorion représente parfaitement le genre de chantier où la qualité du résultat repose autant sur le choix de l’emplacement que sur les performances de l’appareil.

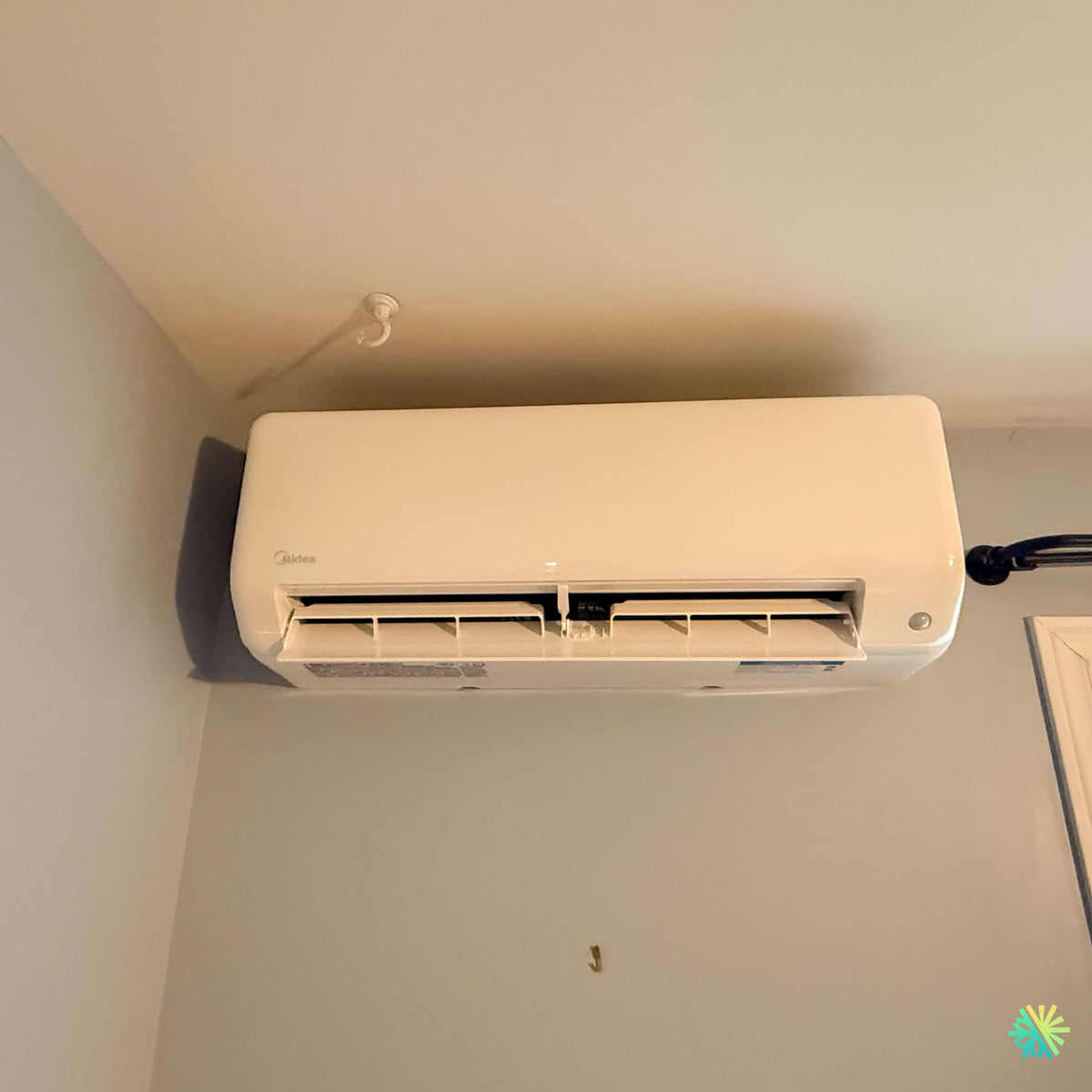

Sur la photographie réalisée après nos travaux, l’unité intérieure Midea se trouve très haut sur le mur, près du plafond et dans une portion de pièce où plusieurs contraintes se rencontrent : un mur latéral très proche à gauche, une ouverture avec une tringle à rideau à droite et relativement peu de surface disponible au-dessus de la zone occupée.
Dans une telle configuration, déplacer l’unité de quelques pouces peut modifier complètement le résultat. Trop à gauche, elle se rapproche inutilement du mur adjacent. Trop à droite, elle peut entrer en conflit avec la tringle et l'ouverture. Trop bas, elle empiète davantage sur l’espace mural et modifie la diffusion de l’air. Trop haut, elle risque de manquer du dégagement nécessaire à son admission d’air et à son entretien.
Nous avons donc travaillé avec l’espace réellement disponible pour intégrer la MIDEA28 de façon compacte tout en conservant une sortie d’air bien dégagée vers la pièce.
Cette série fait partie des systèmes muraux sans conduit proposés par Midea au Québec. La MIDEA28 est classée comme une série murale supérieure, utilise le réfrigérant R-454B, est identifiée Cold Climate V6.1 et peut fonctionner en chauffage jusqu’à -30 °C. Selon la capacité choisie, son rendement atteint jusqu’à 27,4 SEER2 et 13,5 HSPF2.
Ce que la photo nous apprend immédiatement sur le chantier
L’image de cette installation à Vaudreuil-Dorion permet d’observer plusieurs détails concrets.
L’unité est positionnée :
- très près de la partie supérieure du mur;
- à proximité d’un coin intérieur;
- près d’une fenêtre ou d’une ouverture équipée d’une tringle;
- dans une zone où un emplacement plus large n’était manifestement pas disponible;
- avec les volets de soufflage entièrement libres vers la pièce.
Nous remarquons également qu’aucun long parcours de cache-conduit n’est visible sur le mur photographié. Le résultat demeure donc visuellement discret.
Pour un propriétaire, cela peut sembler simple après coup. Pour nos techniciens, le défi consiste justement à obtenir cette apparente simplicité sans compromettre le fonctionnement de la thermopompe murale.
Pourquoi nous ne plaçons pas une unité intérieure au premier endroit libre
Une thermopompe murale aspire l’air de la pièce, le fait passer à travers son échangeur puis le redistribue par sa partie inférieure.
L’emplacement doit donc permettre :
- une bonne admission d’air;
- une diffusion efficace;
- l’ouverture correcte du volet;
- un accès futur aux filtres;
- un accès pour le nettoyage et le service;
- le raccordement frigorifique;
- l’évacuation des condensats;
- la fixation solide de la plaque murale.
La proximité du plafond peut être avantageuse pour la diffusion de l’air, particulièrement en climatisation, mais elle ne doit jamais empêcher la machine de respirer correctement.
C’est pourquoi nous mesurons l’espace avant de percer le mur.
Une contrainte supplémentaire : la proximité du mur latéral
Sur cette installation, le côté gauche de l’appareil se trouve relativement près d’un mur perpendiculaire.
Ce type de situation demande une attention particulière parce qu’une unité murale ne doit pas être coincée dans un espace qui empêche la circulation de l’air ou l’accès aux composantes.
Nous devons aussi anticiper l’entretien.
Même si une machine fonctionne parfaitement le jour de son installation, elle devra un jour être :
- nettoyée;
- inspectée;
- ouverte;
- diagnostiquée;
- éventuellement réparée.
Un emplacement qui rend ces opérations presque impossibles peut créer inutilement des coûts supplémentaires plusieurs années plus tard.
Chez AirGreen, nous considérons donc la maintenance future dès le moment où nous choisissons le point de fixation.
La tringle à rideau visible à droite influence elle aussi le positionnement
Un détail intéressant de la photo est la présence d’une tringle à rideau à proximité de l’unité.
Dans une maison existante, nous devons composer avec l’architecture et l’aménagement plutôt que de travailler dans une pièce complètement vide.
Fenêtres, portes, meubles, cadres, moulures, tringles, luminaires et armoires peuvent tous influencer le positionnement d’une thermopompe murale à Vaudreuil-Dorion.
Il ne suffit donc pas de vérifier si l’unité « entre » physiquement sur le mur.
Nous devons aussi nous demander si son volet pourra s’ouvrir normalement, si le rideau risque de se retrouver directement dans le flux d’air et si l’appareil restera accessible.
Pourquoi une thermopompe sans conduit est particulièrement adaptée à ce type de pièce
Le principal avantage architectural d’une thermopompe murale est qu’elle ne nécessite pas un réseau complet de conduits d’air.
Midea indique que l’unité intérieure peut être reliée à l’unité extérieure par une ouverture relativement petite dans le mur, ce qui permet généralement d’éviter des travaux majeurs de démolition et de reconstruction.
Pour une propriété existante de Vaudreuil-Dorion, cela peut représenter une différence importante.
Ajouter un système central dans une maison qui n’a jamais été conçue pour recevoir des conduits peut nécessiter des travaux beaucoup plus invasifs. Une thermopompe murale permet de cibler une zone précise tout en limitant les modifications apportées au bâtiment.
MIDEA28 : une gamme complète dont les détails techniques changent réellement selon la capacité
Cinq capacités disponibles, de 9 000 à 33 000 BTU
La série MIDEA28 comprend cinq configurations principales.
| Capacité de climatisation | Unité intérieure | Unité extérieure | Référence AHRI |
|---|---|---|---|
| 9 000 BTU/h | MSEHU-H09B-2A | MO1HS-H09B-2A | 215471380 |
| 12 000 BTU/h | MSEHU-H12B-2A | MO1HS-H12B-2A | 215471381 |
| 18 000 BTU/h | MSEHU-H18B-2A | MO1HS-H18B-2A | 215471382 |
| 24 000 BTU/h | MSEHU-H24B-2A | MO1HS-H24B-2A | 215471383 |
| 33 000 BTU/h | MSEHU-H33B-2A | MO1HS-H33B-2A | 215471384 |
En chauffage, les capacités nominales publiées par Midea sont respectivement de 12 000, 12 000, 18 000, 29 000 et 36 000 BTU/h.
La plaque signalétique de l’unité intérieure visible sur la photo n’est pas suffisamment lisible pour confirmer de façon fiable la capacité installée sur ce chantier.
Nous ne lui attribuons donc pas arbitrairement un nombre de BTU.
Cette précision est importante : MIDEA28 est le nom de la série et non la capacité de la thermopompe.
Le dimensionnement ne se fait pas uniquement en pieds carrés
Lorsqu’un propriétaire recherche une thermopompe à Vaudreuil-Dorion, il rencontre souvent des tableaux associant automatiquement une superficie à un nombre de BTU.
Ces tableaux peuvent fournir une première orientation, mais ils ne remplacent pas une analyse de la propriété.
Nous considérons également :
- l’isolation;
- le nombre de murs extérieurs;
- la fenestration;
- l’orientation solaire;
- la hauteur des plafonds;
- les infiltrations d’air;
- la disposition des pièces;
- la circulation entre les espaces;
- les besoins de chauffage pendant les périodes froides.
Une pièce très vitrée exposée au soleil peut avoir des besoins de climatisation très différents d’un espace de même superficie situé au nord.
Jusqu’à 27,4 SEER2 en climatisation
Le rendement saisonnier de la MIDEA28 varie selon la capacité.
Midea publie :
- 27,4 SEER2 pour le 9 000 BTU;
- 25,4 SEER2 pour le 12 000 BTU;
- 21,4 SEER2 pour le 18 000 BTU;
- 21,0 SEER2 pour le 24 000 BTU;
- 19,5 SEER2 pour le 33 000 BTU.
Les rendements HSPF2 IV correspondants sont de 12,5, 10,5, 11,0, 13,5 et 10,5.
Ces données démontrent pourquoi nous encourageons toujours nos clients à comparer le modèle précis indiqué sur une soumission plutôt que seulement la valeur maximale annoncée pour une gamme complète.
Chauffage jusqu’à -30 °C pour Vaudreuil-Dorion
L’un des points importants de la MIDEA28 est sa plage de fonctionnement à basse température.
Les cinq configurations sont annoncées pour fonctionner en chauffage de -30 °C à 24 °C. Midea indique également une plage de fonctionnement en climatisation de -30 °C à 50 °C.
Pour le climat de Vaudreuil-Dorion, ce type de caractéristique mérite une attention particulière.
Mais « fonctionne jusqu’à -30 °C » ne signifie pas qu’une thermopompe fournit exactement la même capacité à -30 °C qu’à 0 °C.
La capacité disponible évolue avec la température extérieure.
Les performances à -15 °C donnent une information beaucoup plus utile
La documentation Midea publie les capacités nominales de chauffage à -15 °C :
- 11 500 BTU/h pour le modèle 9 000 BTU;
- 11 500 BTU/h pour le 12 000 BTU;
- 18 000 BTU/h pour le 18 000 BTU;
- 24 200 BTU/h pour le 24 000 BTU;
- 35 000 BTU/h pour le 33 000 BTU.
Ces chiffres deviennent particulièrement pertinents lorsqu’un propriétaire souhaite que sa thermopompe basse température contribue fortement au chauffage de la maison pendant l’hiver.
Nous cherchons alors à comprendre combien de chaleur l’unité pourra réellement fournir lorsque la température extérieure chute.
Une technologie à vitesse variable pour davantage de stabilité
La MIDEA28 utilise la technologie de modulation à vitesse variable de Midea.
Le compresseur peut adapter son fonctionnement en fonction de la demande plutôt que de fonctionner uniquement selon un cycle marche-arrêt conventionnel.
La documentation du fabricant indique que cette modulation contribue à maintenir une température plus stable et à réduire les variations dans la pièce.
Lorsqu’une unité est bien dimensionnée, cette caractéristique prend tout son sens.
Au lieu d’attendre que la pièce devienne trop froide ou trop chaude avant de redémarrer brutalement, le système peut réduire sa vitesse et maintenir plus progressivement le point de consigne.
Jusqu’à 100 niveaux de ventilation intérieure
La gestion du débit d’air est particulièrement intéressante sur un appareil installé haut sur un mur, comme dans le projet photographié.
Midea indique que ses unités murales offrent jusqu’à 100 niveaux de réglage du volume d’air, permettant une adaptation continue du ventilateur.
Cela permet de privilégier :
- un débit important lorsque la pièce doit être rapidement chauffée ou refroidie;
- une circulation plus modérée une fois la température stabilisée;
- un fonctionnement discret durant les périodes de faible demande.
La direction du volet peut également être adaptée afin que l’air ne soit pas projeté inutilement sur un occupant.
Follow Me : pertinent lorsque la thermopompe est installée près du plafond
La température mesurée en hauteur n’est pas toujours identique à celle ressentie dans la zone occupée.
Midea propose la fonction Follow Me, qui utilise le capteur de température intégré à la télécommande. Le système peut ainsi se baser sur la température mesurée plus près de l’utilisateur.
Sur une installation comme celle-ci, où la tête murale est située relativement près du plafond, cette fonction peut permettre une régulation plus représentative du confort ressenti dans la pièce.
Mode nuit, mode silencieux et contrôle Wi-Fi
La MIDEA28 possède plusieurs fonctions pouvant être utiles au quotidien.
Parmi celles présentées par Midea figurent :
- mode ÉCO;
- Turbo;
- mode nuit;
- minuterie;
- verrouillage enfant;
- fonction Follow Me;
- nettoyage automatique;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale;
- oscillation verticale;
- commande Wi-Fi;
- capteur intelligent;
- contrôle de l’humidité;
- commande filaire optionnelle;
- interface 24 V optionnelle.
La commande Wi-Fi permet notamment de contrôler le système à distance à partir d’un appareil compatible.
Un mode chauffage à 8 °C utile lors des absences
Le mode chauffage à 8 °C permet de maintenir une température minimale lorsque le bâtiment est inoccupé.
Selon Midea, cette fonction vise notamment à réduire le risque de gel pendant une absence prolongée par temps froid.
Pour certains propriétaires qui quittent leur résidence pendant une partie de l’hiver, cette option peut être particulièrement pratique.
Le niveau sonore intérieur varie fortement selon la capacité et le mode
Le confort acoustique est important lorsqu’une unité est installée directement dans une chambre ou une pièce de vie.
Selon les capacités MIDEA28, la documentation indique des niveaux intérieurs pouvant descendre jusqu’à environ 19,5 dB(A) sur plusieurs modèles et jusqu’à 16 dB(A) sur la configuration 24 000 BTU dans certaines conditions de ventilation.
Le bruit réellement entendu dépend évidemment :
- de la vitesse de ventilation;
- de la charge demandée;
- du mode de fonctionnement;
- de l’acoustique de la pièce.
Le choix de l’emplacement influence également la perception sonore.
Les dimensions physiques expliquent pourquoi nous mesurons avant l’installation
L’espace photographié à Vaudreuil-Dorion est relativement limité. Les dimensions de la tête intérieure deviennent donc importantes.
Selon la capacité, la largeur de l’unité MIDEA28 varie :
- 31,30 po pour les modèles 9 000 et 12 000 BTU;
- 37,99 po pour le modèle 18 000 BTU;
- 44,88 po pour les modèles 24 000 et 33 000 BTU.
Une différence de plus de treize pouces entre les configurations les plus compactes et les plus larges peut complètement changer la faisabilité d’une installation près d’un coin, d’une fenêtre ou d’une porte.
C’est pourquoi le nombre de BTU doit être confirmé en même temps que la faisabilité physique du projet.
Les conduites frigorifiques changent également selon la capacité
La tuyauterie n’est pas universelle sur la MIDEA28.
Midea spécifie :
- 1/4 po et 3/8 po pour les 9 000 et 12 000 BTU;
- 1/4 po et 1/2 po pour le 18 000 BTU;
- 3/8 po et 5/8 po pour le 24 000 BTU;
- 3/8 po et 3/4 po pour le 33 000 BTU.
Cette vérification devient indispensable lors du remplacement d’une ancienne thermopompe.
Nous ne réutilisons pas automatiquement les conduites simplement parce qu’elles sont déjà dans le mur. Leur diamètre et leur compatibilité doivent correspondre au nouvel appareil.
Longueur maximale : jusqu’à 164 pieds selon le modèle
Midea prévoit également différentes longueurs maximales :
- 82 pi pour les versions 9 000 et 12 000 BTU;
- 98,4 pi pour la version 18 000 BTU;
- 164 pi pour les modèles 24 000 et 33 000 BTU.
Cette flexibilité peut faciliter certaines installations où l’unité extérieure doit être éloignée de la tête murale.
L’électricité doit correspondre exactement à l’unité installée
Toutes les configurations MIDEA28 utilisent une alimentation 208/230 V, monophasée, 60 Hz.
Du côté de l’unité extérieure, l’ampérage minimal admissible varie de 15 A à 34 A, tandis que la protection maximale va de 15 A à 35 A selon la capacité.
Cela signifie qu’une installation de thermopompe à Vaudreuil-Dorion doit nécessairement comprendre une vérification du circuit disponible.
Un appareil ne doit pas être sélectionné indépendamment de l’installation électrique du bâtiment.
L’entretien futur fait partie du choix de l’emplacement
La photo montre l’unité Midea installée relativement haut et dans une zone compacte.
Cela rend d’autant plus important le fait de prévoir la maintenance dès l’installation.
Midea indique que, pour les séries MIDEA35, MIDEA28 et MIDEA25, la roue du ventilateur intérieur peut être retirée afin de permettre un nettoyage approfondi de l’appareil.
Avec les années, les filtres ne sont pas les seules composantes qui accumulent de la poussière.
La turbine, l’échangeur et les surfaces internes peuvent également nécessiter un entretien CVAC plus complet.
Un emplacement bien pensé doit donc permettre ces travaux.
Subventions : toujours partir de la référence AHRI
Les cinq capacités MIDEA28 possèdent les références AHRI 215471380 à 215471384 et sont indiquées Cold Climate V6.1 dans la documentation du fabricant.
Lorsqu’un propriétaire souhaite profiter d’une subvention, nous recommandons de vérifier le numéro AHRI exact de la combinaison réellement installée ainsi que les critères du programme applicable au moment des travaux.
La mention « MIDEA28 » seule ne permet pas de confirmer automatiquement un montant d’aide financière.
Garantie résidentielle présentée par Midea
Pour le secteur résidentiel, la brochure Midea présente une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les modalités applicables au programme.
Comme toujours, les conditions d’enregistrement et les exigences du fabricant doivent être respectées pour conserver la couverture applicable.
Les erreurs que nous cherchons à éviter sur une installation comme celle-ci
Cette installation de MIDEA28 à Vaudreuil-Dorion permet d’illustrer plusieurs erreurs fréquentes.
Installer l’unité trop près du plafond
Gagner quelques pouces n’est pas utile si l’admission d’air devient insuffisante.
Coller la tête murale contre un coin
La proximité d’un mur latéral doit être évaluée en fonction des dégagements et de l’accès nécessaire.
Ignorer une tringle ou un futur rideau
Un rideau qui vient constamment devant le soufflage peut perturber la diffusion de l’air.
Choisir la capacité avant de mesurer le mur
Une MIDEA28 de 33 000 BTU est physiquement beaucoup plus large qu’une version 9 000 BTU.
Oublier le drainage
Une thermopompe produit des condensats en climatisation. Leur évacuation doit être planifiée avec la même attention que le cuivre frigorifique.
Rendre les filtres difficiles d’accès
Le propriétaire doit pouvoir effectuer l’entretien de base sans démonter une partie de la pièce.
Une installation discrète qui résume bien notre approche chez AirGreen
Le résultat final de cette installation de thermopompe murale MIDEA MIDEA28 à Vaudreuil-Dorion paraît relativement simple : une unité blanche intégrée proprement dans la partie haute du mur.
C’est justement ce que nous recherchons.
Le travail technique ne doit pas nécessairement dominer visuellement une pièce. Les conduites, l’emplacement, les dégagements et la fixation doivent être réfléchis afin que l’équipement devienne une composante fonctionnelle de la maison plutôt qu’un obstacle ajouté après coup.
Sur ce projet, la proximité du plafond, du coin de mur et de la tringle à rideau limitait clairement les possibilités. Nous avons utilisé la zone disponible de façon précise afin de conserver un soufflage ouvert vers la pièce.
Cette même méthode nous accompagne sur nos projets de thermopompe murale, climatisation et chauffage à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
La MIDEA28 offre une large plage de capacités, un fonctionnement en chauffage jusqu’à -30 °C, le réfrigérant R-454B, la technologie à vitesse variable et un rendement pouvant atteindre 27,4 SEER2.
Mais sur ce chantier de Vaudreuil-Dorion, la véritable réussite ne se mesure pas uniquement dans les caractéristiques de l’appareil.
Elle se trouve aussi dans le fait d’avoir réussi à intégrer la machine dans un espace mural restreint tout en conservant ce qui compte réellement : circulation d’air, accessibilité, confort et finition propre.
