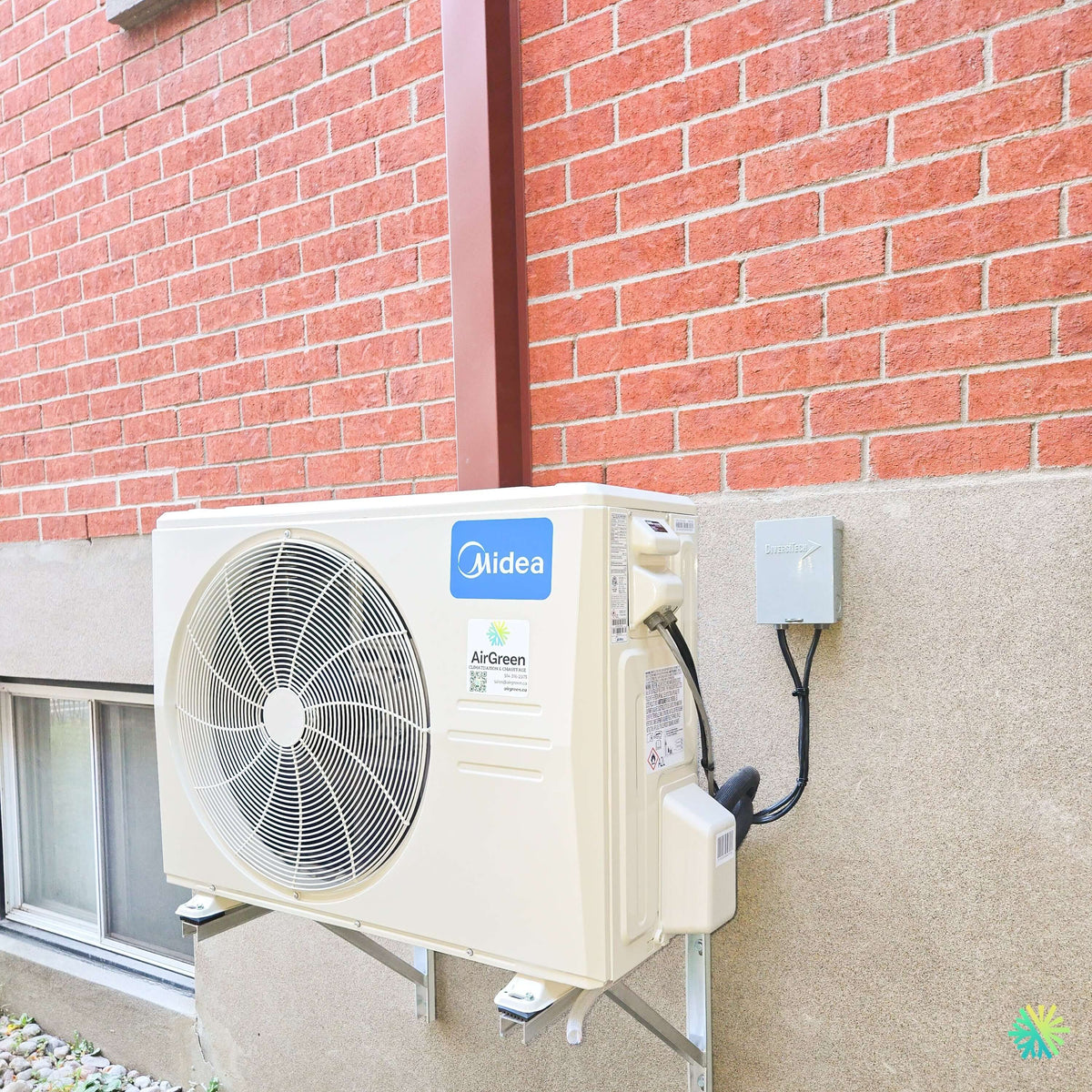

Une MIDEA28 installée sur supports muraux : une solution propre pour dégager le sol et préparer la thermopompe aux hivers québécois
À Vaudreuil-sur-le-Lac, cette installation d’une thermopompe murale MIDEA MIDEA28 illustre un type de projet où la qualité finale se voit autant dans le choix de l’emplacement que dans le raccordement de l’équipement. Sur la photo du chantier AirGreen, l’unité extérieure est installée directement contre la fondation du bâtiment, sous une façade de brique rouge, tout en étant surélevée sur deux supports muraux métalliques.
Le résultat est particulièrement net : le groupe extérieur ne repose pas au sol, le ventilateur frontal demeure entièrement dégagé et le côté technique de la machine reste accessible. À quelques pouces de l’appareil se trouve également le boîtier de sectionnement électrique, installé proprement sur le mur et relié à l’unité par un parcours court et ordonné.
Un autre détail mérite l’attention : les conduites remontent verticalement dans un cache-tuyaux brun assorti à la façade de brique. Plutôt que de faire ressortir une longue moulure blanche sur le mur rouge, cette couleur permet à l’installation de mieux s’intégrer à l’architecture existante.
C’est exactement le genre de détail que nous considérons chez AirGreen dans une installation CVAC à Vaudreuil-sur-le-Lac : une thermopompe doit fonctionner correctement, mais elle doit aussi être installée de façon logique, accessible et visuellement cohérente avec le bâtiment.
Pourquoi nous avons surélevé le groupe extérieur
L’installation d’une thermopompe directement au niveau du sol peut sembler simple, mais au Québec, cette décision doit tenir compte de l’hiver.
Une thermopompe utilisée en chauffage aspire et rejette de l’air extérieur même lorsque la température descend largement sous zéro. Elle effectue également des cycles de dégivrage afin de retirer le givre qui se forme naturellement sur son échangeur.
Pendant ce dégivrage, de l’eau peut s’écouler sous la machine.
Si le groupe extérieur est placé trop bas, plusieurs problèmes peuvent apparaître :
- accumulation de neige autour de l’appareil;
- glace sous le condenseur;
- réduction du dégagement nécessaire à la circulation d’air;
- accès plus difficile pour l’entretien;
- humidité et débris autour de la base.
Sur notre projet de Vaudreuil-sur-le-Lac, nous avons donc installé la Midea sur des supports métalliques fixés au mur, créant un dégagement important sous l’unité.
Cette configuration est particulièrement intéressante puisque la photo montre également une fenêtre de sous-sol à proximité. Nous devions donc choisir la hauteur et la position de la thermopompe avec précision afin de ne pas créer un obstacle inutile devant l’ouverture.
Le positionnement par rapport à la fenêtre n’est jamais improvisé
Une unité extérieure doit être placée en tenant compte du bâtiment qui l’entoure.
Dans ce cas-ci, une fenêtre est située à gauche de l’installation. Le condenseur a été positionné de façon à conserver l’ouverture dégagée tout en utilisant efficacement la portion de mur disponible à droite.
Nous devons également éviter qu’un groupe extérieur ne soit placé de façon à diriger inutilement son rejet d’air contre un obstacle immédiat.
La grande grille circulaire visible sur la façade de la MIDEA28 doit pouvoir évacuer librement l’air.
Une bonne implantation tient donc compte :
- des fenêtres;
- des portes;
- des passages;
- des terrasses;
- des limites de propriété;
- des accumulations de neige;
- des accès nécessaires aux techniciens;
- des dégagements indiqués par le fabricant.
Sur une installation apparemment simple comme celle-ci, quelques pouces peuvent déterminer si l’appareil sera facile ou difficile à entretenir pendant les dix prochaines années.
Le cache-tuyaux brun : un petit choix qui change beaucoup l’apparence finale
La photographie montre une longue moulure verticale de couleur brun-rouge qui monte le long du mur de brique.
Elle protège et dissimule le parcours reliant les composantes du système.
Dans une installation de thermopompe murale sans conduit, nous devons généralement acheminer les conduites frigorifiques isolées, le câblage de communication et les autres éléments nécessaires entre l’unité intérieure et l’unité extérieure.
Midea souligne justement la flexibilité de ce type de système : l’unité intérieure se raccorde au groupe extérieur par un passage relativement compact, sans nécessiter un réseau de conduits d’air dans toute la maison.
Sur une façade en brique, nous essayons de conserver un parcours aussi rectiligne que possible.
Le cache-tuyaux a ici trois fonctions importantes :
- protéger les conduites contre les intempéries et les impacts;
- donner un aspect fini à l’installation;
- rendre le parcours beaucoup moins visible sur le bâtiment.
Le choix de la couleur est particulièrement réussi sur cette installation de Vaudreuil-sur-le-Lac, puisque la moulure se rapproche de la teinte du revêtement extérieur.
Un sectionneur électrique accessible juste à côté de la thermopompe
À droite du groupe extérieur, la photo montre clairement un boîtier de sectionnement électrique.
Ce composant permet d’isoler l’équipement électriquement lorsque des travaux de service ou d’entretien doivent être réalisés.
Son emplacement est important : il doit rester accessible au technicien et être installé proprement sans créer un enchevêtrement de câbles autour de la thermopompe.
Sur ce chantier, le parcours entre le sectionneur et la machine est court, organisé et protégé.
Cette partie de l’installation est moins spectaculaire que le condenseur lui-même, mais elle est essentielle à la qualité d’un projet CVAC.
MIDEA28 à Vaudreuil-sur-le-Lac : cinq capacités, chauffage jusqu’à -30 °C et réfrigérant R-454B
Une thermopompe conçue pour le climat froid
La MIDEA28 appartient à la série murale supérieure de Midea.
Dans la documentation technique fournie pour cette installation, elle est présentée comme une thermopompe extrême, fonctionnant en chauffage jusqu’à -30 °C, utilisant le réfrigérant R-454B et portant la certification Cold Climate V6.1 pour les combinaisons indiquées. Son rendement peut atteindre 27,4 SEER2 et 13,5 HSPF2, selon la capacité sélectionnée.
Pour une résidence à Vaudreuil-sur-le-Lac, ce fonctionnement à basse température constitue un critère beaucoup plus pertinent qu’une simple capacité de climatisation estivale.
Une thermopompe québécoise est sollicitée durant plusieurs saisons :
- climatisation pendant les périodes chaudes;
- déshumidification;
- chauffage au printemps et à l’automne;
- chauffage pendant une partie importante de l’hiver.
La MIDEA28 est justement conçue pour continuer à fonctionner lorsque les températures descendent très bas.
Les cinq capacités de la MIDEA28
Contrairement à une gamme offerte seulement en deux ou trois formats, la MIDEA28 couvre une plage assez large de capacités.
La brochure indique cinq combinaisons.
MIDEA28 9 000 BTU
La combinaison comprend :
- unité intérieure MSEHU-H09B-2A;
- unité extérieure MO1HS-H09B-2A;
- numéro AHRI 215471380;
- climatisation nominale : 9 000 BTU/h;
- chauffage nominal : 12 000 BTU/h;
- SEER2 : 27,4;
- HSPF2 IV : 12,5.
MIDEA28 12 000 BTU
La combinaison MSEHU-H12B-2A / MO1HS-H12B-2A, référence AHRI 215471381, offre :
- 12 000 BTU/h en climatisation;
- 12 000 BTU/h en chauffage;
- 25,4 SEER2;
- 10,5 HSPF2 IV.
MIDEA28 18 000 BTU
La combinaison MSEHU-H18B-2A / MO1HS-H18B-2A porte le numéro AHRI 215471382 et fournit :
- 18 000 BTU/h en climatisation;
- 18 000 BTU/h en chauffage;
- 21,4 SEER2;
- 11,0 HSPF2 IV.
MIDEA28 24 000 BTU
La combinaison MSEHU-H24B-2A / MO1HS-H24B-2A, AHRI 215471383, est donnée pour :
- 24 000 BTU/h en climatisation;
- 29 000 BTU/h en chauffage;
- 21,0 SEER2;
- 13,5 HSPF2 IV.
MIDEA28 33 000 BTU
Enfin, la combinaison MSEHU-H33B-2A / MO1HS-H33B-2A, numéro AHRI 215471384, offre :
- 33 000 BTU/h en climatisation;
- 36 000 BTU/h en chauffage;
- 19,5 SEER2;
- 10,5 HSPF2 IV.
La photo de notre installation ne permet pas de lire avec suffisamment de précision le numéro complet de la plaque signalétique. Nous ne lui attribuons donc pas arbitrairement une capacité exacte.
C’est important : MIDEA28 désigne une série, pas une seule capacité.
Pourquoi le modèle ayant le meilleur SEER2 n’est pas automatiquement le bon choix
Le rendement maximal de 27,4 SEER2 appartient à la combinaison 9 000 BTU.
Cela ne signifie pas que tout le monde devrait sélectionner cette capacité.
Une thermopompe doit d’abord répondre aux besoins thermiques de la pièce ou du logement.
Chez AirGreen, le dimensionnement peut tenir compte notamment :
- de la superficie;
- de l’isolation;
- des fenêtres;
- de l’exposition au soleil;
- de la hauteur des plafonds;
- du nombre de murs extérieurs;
- de la configuration des pièces;
- des pertes de chaleur hivernales.
Une unité trop petite peut travailler constamment à forte capacité.
Une unité excessivement grande peut quant à elle être moins adaptée au comportement réel du bâtiment.
Le but est donc de choisir la bonne capacité, et non simplement la plus petite pour obtenir le SEER2 le plus élevé ou la plus grande pour obtenir davantage de BTU.
La technologie à vitesse variable change la façon dont la machine travaille
Midea utilise une technologie de compresseur à vitesse variable.
Le principe est différent d’un ancien climatiseur fonctionnant essentiellement en pleine capacité puis en arrêt complet.
Lorsque les besoins diminuent, le système peut réduire son fonctionnement afin de maintenir la température plus progressivement.
La documentation Midea indique que cette modulation permet de réduire les variations de température et d’améliorer la stabilité du confort par rapport aux systèmes conventionnels à fonctionnement marche-arrêt.
Cela devient particulièrement intéressant pendant les longues périodes de chauffage ou de climatisation où le bâtiment demande seulement une fraction de la capacité maximale.
Comment la MIDEA28 se comporte à -15 °C
Pour juger une thermopompe destinée au Québec, nous aimons regarder davantage que sa température minimale de fonctionnement.
La MIDEA28 est annoncée pour le chauffage jusqu’à -30 °C, mais la brochure fournit aussi ses capacités nominales à -15 °C.
À cette température :
- le 9 000 BTU fournit 11 500 BTU/h;
- le 12 000 BTU fournit 11 500 BTU/h;
- le 18 000 BTU fournit 18 000 BTU/h;
- le 24 000 BTU fournit 24 200 BTU/h;
- le 33 000 BTU fournit 35 000 BTU/h.
Les COP publiés sont respectivement de 1,80, 1,80, 1,92, 2,34 et 1,98.
Ce type d’information permet de comparer beaucoup plus sérieusement deux thermopompes destinées au chauffage hivernal.
Une plage de fonctionnement adaptée aux écarts de température du Québec
Pour les cinq modèles MIDEA28 présentés dans la brochure, le fabricant indique :
- climatisation : -30 °C à 50 °C;
- chauffage : -30 °C à 24 °C.
La plage de climatisation à basse température peut également intéresser certaines applications particulières où une pièce doit être refroidie même lorsque la température extérieure est basse.
Pour une résidence conventionnelle, c’est surtout la plage de chauffage qui retient notre attention.
R-454B : une nouvelle génération de thermopompes
La MIDEA28 utilise le réfrigérant R-454B, de catégorie A2L.
La brochure présente aussi un capteur de détection de fuite de réfrigérant A2L et différentes caractéristiques adaptées aux nouvelles générations de systèmes.
Pour l’installateur, cela implique des procédures, méthodes et équipements appropriés.
Lorsqu’un propriétaire remplace une ancienne thermopompe, nous vérifions donc attentivement l’ensemble du circuit plutôt que de considérer la nouvelle unité comme interchangeable avec l’ancienne.
Les conduites frigorifiques varient énormément entre 9 000 et 33 000 BTU
La MIDEA28 donne un excellent exemple de la raison pour laquelle il faut vérifier les diamètres avant de réutiliser une tuyauterie existante.
Selon la capacité :
- 9 000 BTU : 1/4 po et 3/8 po;
- 12 000 BTU : 1/4 po et 3/8 po;
- 18 000 BTU : 1/4 po et 1/2 po;
- 24 000 BTU : 3/8 po et 5/8 po;
- 33 000 BTU : 3/8 po et 3/4 po.
Les longueurs maximales publiées passent de 82 pi pour les plus petites capacités à 164 pi pour les versions 24 000 et 33 000 BTU.
Il serait donc techniquement incorrect d’affirmer qu’une ancienne conduite peut nécessairement être réutilisée uniquement parce que l’ancien et le nouveau système portent tous deux l’appellation « thermopompe murale ».
Même principe pour l’électricité
Toutes les MIDEA28 indiquées fonctionnent en 208/230 V, monophasé, 60 Hz, mais leurs besoins électriques changent sensiblement.
L’ampérage minimal admissible est indiqué à :
- 15 A pour le 9 000 BTU;
- 15 A pour le 12 000 BTU;
- 19 A pour le 18 000 BTU;
- 24,9 A pour le 24 000 BTU;
- 34 A pour le 33 000 BTU.
Les protections maximales correspondantes sont de 15, 15, 20, 25 et 35 A.
Le sectionneur visible à côté de notre installation de Vaudreuil-sur-le-Lac fait donc partie d’un ensemble électrique qui doit être sélectionné en fonction de la combinaison exacte installée.
Le support mural doit lui aussi correspondre au poids réel de l’appareil
Une autre différence importante entre les capacités est le poids.
Les unités extérieures MIDEA28 présentées dans la brochure vont d’environ 72,75 lb pour la version 9 000 BTU jusqu’à 156,97 lb pour le modèle 33 000 BTU.
Le choix et l’ancrage du support mural sont donc loin d’être anodins.
Nous devons tenir compte :
- du poids;
- de la structure du mur;
- de la hauteur;
- des vibrations;
- de la stabilité;
- de l’accès futur à la machine.
Sur la photo, la Midea repose sur deux supports triangulés métalliques qui maintiennent solidement l’appareil au-dessus du niveau du sol.
Un entretien futur facilité par un emplacement accessible
Un bon chantier ne doit pas devenir un cauchemar lors du premier appel de service.
Le groupe extérieur de Vaudreuil-sur-le-Lac est placé de manière à laisser son côté technique accessible.
Cela permettra éventuellement de :
- inspecter les raccordements;
- accéder aux valves de service;
- vérifier les composantes électriques;
- nettoyer l’échangeur;
- contrôler le ventilateur;
- prendre des mesures de fonctionnement.
À l’intérieur, Midea indique également une roue de ventilation amovible pour les séries MIDEA35, 28 et 25 afin de faciliter un nettoyage en profondeur de l’unité murale.
L’entretien CVAC doit toujours faire partie de la réflexion au moment de l’installation, et non plusieurs années plus tard.
Fonctions Wi-Fi, mode silencieux et contrôle du débit d’air
La MIDEA28 comprend une longue liste de fonctions de confort.
La brochure mentionne notamment :
- commande Wi-Fi;
- mode ÉCO;
- mode nuit;
- minuterie;
- « Me suivre »;
- nettoyage automatique;
- mode silencieux;
- chauffage à 8 °C;
- oscillation horizontale et verticale;
- contrôle de l’humidité;
- commande filaire optionnelle;
- contrôle progressif du ventilateur.
Midea annonce également jusqu’à 100 niveaux de réglage du volume d’air et un contrôle à distance via l’application SmartHome dans les configurations compatibles.
Ces fonctions permettent à la thermopompe de travailler de manière beaucoup plus nuancée qu’un ancien climatiseur mural limité à quelques vitesses.
Subventions : le numéro AHRI doit toujours être confirmé
Les cinq combinaisons MIDEA28 de cette brochure portent les numéros AHRI 215471380, 215471381, 215471382, 215471383 et 215471384, avec la mention Cold Climate V6.1.
Pour toute demande de subvention LogisVert ou d’un autre programme, nous recommandons néanmoins de confirmer l’admissibilité de la combinaison précise au moment de l’installation.
Une gamme commerciale ne doit jamais être utilisée seule pour présumer d’un montant de subvention.
Le numéro AHRI exact, le type de bâtiment et les conditions du programme sont déterminants.
Une installation où les détails visibles racontent le travail effectué
Ce chantier à Vaudreuil-sur-le-Lac paraît particulièrement simple une fois terminé : une Midea contre le mur, un support, une moulure et un sectionneur.
Mais chacun de ces éléments répond à une décision précise.
Nous avons dû tenir compte de la fenêtre de sous-sol, déterminer la hauteur de l’appareil, maintenir le ventilateur dégagé, créer suffisamment d’espace sous la machine, organiser proprement l’alimentation électrique et intégrer les conduites à la façade de brique.
Le cache-tuyaux brun permet de rendre le parcours vertical discret. Le support mural garde l’appareil éloigné du sol et des accumulations hivernales. Le sectionneur demeure accessible. Les raccordements se trouvent sur le côté où ils peuvent encore être entretenus.
C’est ce type d’installation que nous cherchons à réaliser chez AirGreen sur nos projets à Vaudreuil-sur-le-Lac, Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
Une MIDEA MIDEA28 peut offrir d’excellentes caractéristiques techniques : fonctionnement en chauffage jusqu’à -30 °C, technologie à vitesse variable, R-454B, rendements élevés et plusieurs capacités adaptées à des besoins différents.
Mais ces qualités ne compensent jamais un mauvais emplacement ou une installation approximative.
Le rôle d’un entrepreneur CVAC est précisément de faire fonctionner ensemble le choix de la machine, son dimensionnement, la tuyauterie, l’électricité, le support et le bâtiment existant.
Cette installation de Vaudreuil-sur-le-Lac en est un bon exemple : relativement compacte visuellement, mais pensée jusque dans les détails qui auront une influence sur son fonctionnement pendant des années.
