Une toiture plate, deux zones à climatiser, et un système R32 qui change les règles du jeu
Le mandat que nous avons reçu à Sainte-Victoire-de-Sorel ressemblait à première vue à une installation de thermopompe murale classique : deux pièces à traiter, un budget défini, une propriétaire fatiguée de faire fonctionner ses plinthes électriques à plein régime de novembre à avril. Ce qui a rendu ce projet particulier, c'est l'endroit où l'unité extérieure devait aller : sur une toiture plate en membrane élastomère, à plus de six mètres du sol, avec un accès par échelle uniquement.
Chez AirGreen, nous réalisons ce type de pose sur toit régulièrement — les triplex du Plateau, de Rosemont et de Villeray nous y ont bien entraînés — mais chaque toiture impose sa propre logique de charge, de drainage et de protection de la membrane. Voici comment nous avons abordé celle-ci, et pourquoi le GREE Freematch R32 était le bon choix technique plutôt qu'un simple choix de catalogue.
Le contexte : chauffage électrique intégral et confort inégal
La résidence est une construction des années 1980, isolée correctement, mais chauffée exclusivement par plinthes électriques. Deux zones posaient problème :
- Le salon à aire ouverte, orienté plein sud, surchauffé l'été et difficile à maintenir à température l'hiver à cause des grandes fenêtres.
- La chambre principale à l'étage, systématiquement 3 à 4 °C plus chaude que le reste du logement en juillet.
La propriétaire avait déjà consulté deux entrepreneurs. L'un proposait deux climatiseurs muraux monozones distincts, l'autre un système central complet. Aucun des deux ne répondait vraiment au besoin : le premier multipliait les unités extérieures sur une toiture qui n'en supportait pas deux, le second impliquait des travaux de conduits impossibles sans démolition.
Pourquoi le GREE Freematch R32 GWHD(24)ND6MO
Nous avons retenu le modèle GWHD(24)ND6MO, une unité extérieure multizone acceptant de 2 à 3 unités intérieures, configurée ici en 2 têtes murales.
Les données techniques qui ont pesé dans la décision
| Caractéristique | Valeur |
|---|---|
| Capacité de refroidissement nominale | 24 000 BTU/h (7 030 W), modulation de 7 500 à 31 400 BTU/h |
| Capacité de chauffage nominale | 24 000 BTU/h, modulation de 7 500 à 31 400 BTU/h |
| SEER2 | 21 |
| HSPF2 | 10 |
| EER2 / COP | 12 / 3,9 |
| Plage de chauffage | jusqu'à -30 °C |
| Réfrigérant | R32, charge d'usine de 1 700 g |
| Niveau sonore | 58 dB(A) |
| Alimentation | 208/230 V, MCA 19,5 A, MOCP 25 A |
| Longueur totale de tuyauterie | jusqu'à 60 m, dénivelé max. 15 m |
| Garantie | 10 ans + 2 ans compresseur et pièces (avec enregistrement) |
Trois éléments ont réellement fait la différence dans ce dossier.
Premièrement, la plage de fonctionnement en chauffage jusqu'à -30 °C. Sainte-Victoire-de-Sorel n'est pas Montréal : les nuits de janvier y descendent régulièrement sous -25 °C, et la vallée du Saint-Laurent y ajoute un facteur vent qui n'apparaît nulle part sur une fiche technique. Une thermopompe certifiée ENERGY STAR Climat froid n'est pas un luxe marketing dans ce secteur, c'est la condition pour que l'appareil produise encore de la chaleur les nuits où les plinthes coûtent le plus cher.
Deuxièmement, la plage de modulation. Un compresseur inverter G10 capable de descendre à 7 500 BTU/h évite le cycle court qui use les composants et crée l'inconfort. En mi-saison — avril, octobre — le système tourne à faible régime en continu plutôt que de démarrer et s'arrêter toutes les huit minutes.
Troisièmement, le réfrigérant R32. Son potentiel de réchauffement planétaire est environ trois fois inférieur à celui du R410A, la charge requise est plus faible à capacité égale, et le transfert thermique est supérieur. GREE intègre d'office un capteur de détection de fuite A2L sur cette gamme, ce qui répond directement aux exigences des codes récents encadrant les réfrigérants légèrement inflammables.
L'installation sur toiture : là où le métier se voit
Répartir la charge sans percer la membrane
L'unité extérieure pèse 51 kg à vide. Ajoutez la structure, la neige accumulée et la glace de fin d'hiver, et vous obtenez une charge ponctuelle qu'aucune membrane élastomère ne devrait subir directement.

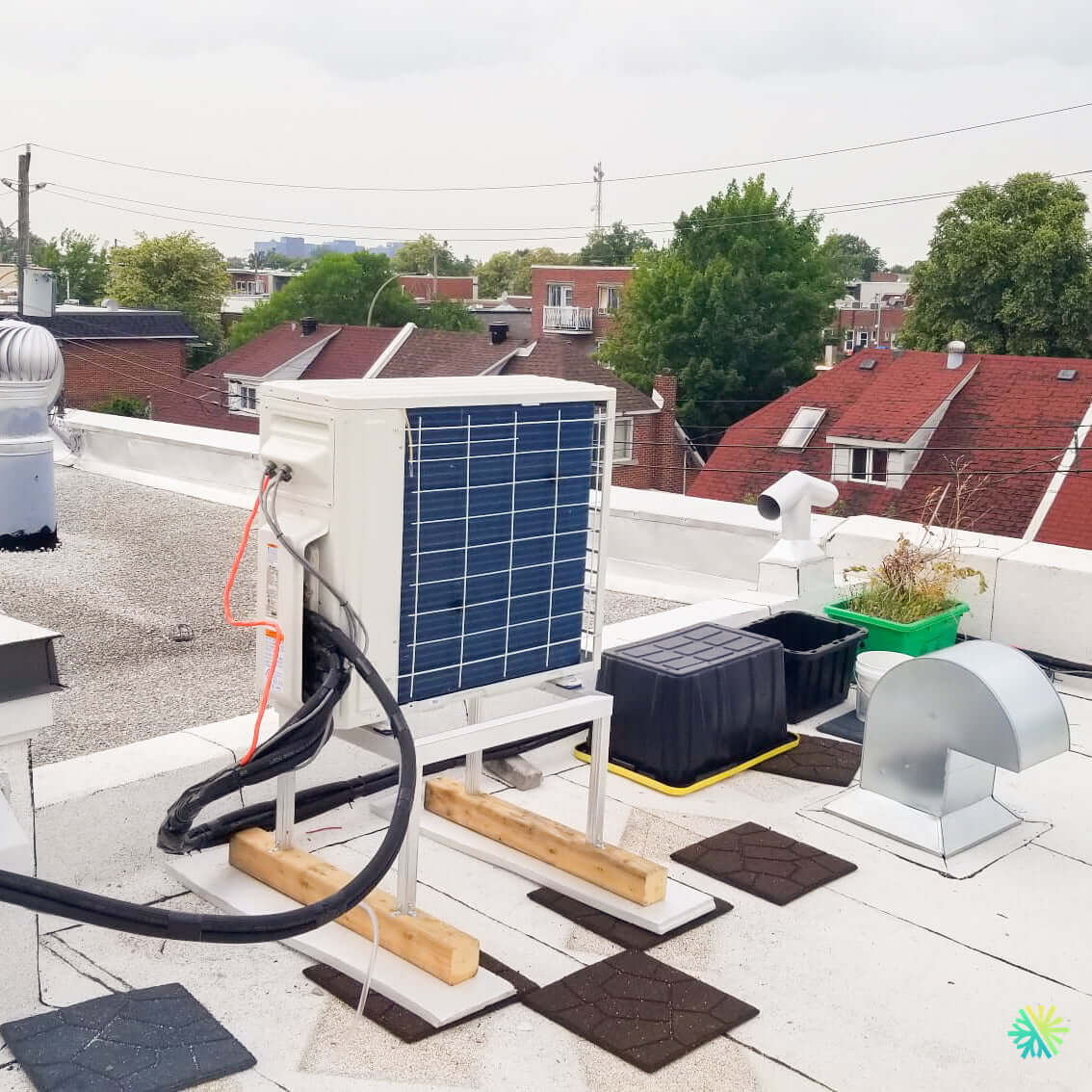

Notre montage, visible sur les photos du chantier :
- Dalles de répartition posées sur la membrane, sans fixation mécanique — aucune perforation de la toiture, donc aucune infiltration possible.
- Madriers de cèdre traité posés sur les dalles, servant de semelle continue et de coupure thermique entre le métal et la surface de toit.
- Support métallique surélevé boulonné sur les madriers, plaçant le bas de l'appareil à environ 45 cm au-dessus de la toiture.
- Tapis de caoutchouc recyclé disposés autour du massif, pour protéger la membrane du passage lors des entretiens futurs.
Cette hauteur de dégagement n'est pas arbitraire. Elle assure trois choses : l'eau de dégivrage tombe librement sans former de socle de glace sous l'appareil, la neige accumulée n'obstrue pas la sortie d'air, et le technicien peut accéder au dessous de l'unité lors de l'entretien CVAC annuel.
Erreur fréquente à éviter : poser une unité extérieure directement sur des blocs de béton à même le toit. C'est rapide, c'est économique, et c'est la cause numéro un des appels de service en février — l'appareil finit encastré dans un bloc de glace formé par ses propres cycles de dégivrage.
La boucle antivibratoire des lignes frigorifiques
Sur les photos, on remarque que les lignes frigorifiques isolées forment une large boucle avant d'entrer dans l'unité. Ce n'est pas un surplus de tuyau mal géré. Sur une toiture, la structure du bâtiment transmet chaque vibration du compresseur vers les pièces habitables situées directement en dessous. Cette boucle absorbe les micromouvements et empêche le raccordement de travailler en fatigue mécanique.
Nous y avons ajouté :
- Une isolation de ligne à cellules fermées, épaisseur majorée, protégée contre les UV — la principale cause de perte de rendement sur les installations en toiture, c'est une isolation de ligne dégradée par le soleil après trois étés.
- Un conduit électrique flexible avec sectionneur à proximité immédiate de l'appareil, conforme au Code de construction du Québec.
- Un drain de condensat dirigé vers un point d'évacuation existant, sans piège où l'eau pourrait geler.
Le tirage au vide, l'étape que personne ne voit
La tuyauterie totale du projet approchait 22 mètres, bien à l'intérieur de la limite de 60 m du système, et le précharge d'usine de 30 m couvrait donc l'ensemble sans ajout de réfrigérant.
Le tirage au vide a été mené jusqu'à 500 microns, suivi d'un test de maintien de 20 minutes sous vacuomètre électronique avant l'ouverture des vannes. Avec le R32, cette étape n'est pas négociable : l'humidité résiduelle dans un circuit R32 réagit avec l'huile POE et produit des acides qui détruisent le bobinage du compresseur en quelques saisons. Un entrepreneur qui tire au vide « une quinzaine de minutes au jugé » vous vend une garantie de 10 ans qu'il sait ne pas pouvoir honorer.
Les unités intérieures et le résultat mesuré
Deux têtes murales ont été installées :
- 12 000 BTU au salon, positionnée pour que le jet d'air balaie la surface vitrée sud plutôt que les occupants directement.
- 9 000 BTU à la chambre principale, réglée en mode nuit avec ventilation réduite.
Le total nominal des têtes (21 000 BTU) est volontairement inférieur à la capacité de l'unité extérieure. Cette approche laisse une réserve de puissance mobilisable par une seule zone lors des pointes — la chambre en canicule, le salon par -25 °C — sans jamais forcer le compresseur à sa limite.
Durée totale du chantier : une journée et demie, incluant le montage du support de toit, le perçage et le scellement des traversées de mur, le passage du circuit électrique dédié et la mise en service.
Après le premier hiver, la propriétaire a rapporté une baisse marquée de la sollicitation de ses plinthes, celles-ci ne prenant le relais que lors des épisodes les plus froids. C'est exactement le comportement attendu d'un système HSPF2 de 10 en climat de la Montérégie.
Subventions : ce qu'il faut vérifier avant de signer
Le GREE Freematch R32 est certifié ENERGY STAR et AHRI, ce qui le rend admissible aux programmes d'aide financière destinés aux systèmes efficaces. Pour une résidence déjà chauffée à l'électricité, c'est le volet thermopompe efficace du programme LogisVert d'Hydro-Québec qui s'applique généralement.
Trois vérifications à faire systématiquement :
- Le numéro AHRI de la combinaison exacte installée chez vous doit figurer dans la liste admissible — pas seulement le modèle d'unité extérieure. Pour le GWHD(24)ND6MO, les numéros de référence sont fournis par configuration (non gainée, gainée, mixte).
- Les critères de rendement minimaux changent d'une année à l'autre. Ce qui était admissible l'an dernier ne l'est pas nécessairement aujourd'hui.
- L'entrepreneur doit être détenteur de la licence RBQ appropriée et le formulaire doit être soumis dans les délais prescrits après la mise en service.
Chez AirGreen, nous préparons cette documentation pour nos clients et validons l'admissibilité avant l'installation, pas après.
Notre expertise sur les installations en toiture
Ce chantier de Sainte-Victoire-de-Sorel s'inscrit dans une série de poses en toiture que nous réalisons chaque année à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud : plex de Rosemont où l'unité doit se glisser entre deux puits de lumière, condos de Griffintown avec contraintes de copropriété, bâtiments commerciaux de Laval où la charge doit être calculée sur la structure existante.
Ce que ces projets nous ont appris, et que nous appliquons systématiquement :
- Jamais de fixation mécanique dans une membrane sans intervention d'un couvreur.
- Toujours surélever au-delà de la hauteur de neige historique du secteur.
- Toujours prévoir l'accès d'entretien dès la conception du support — un appareil impossible à nettoyer est un appareil qui perdra 20 % de rendement en cinq ans.
- Toujours documenter les longueurs de ligne, la charge finale et les relevés de mise en service, pour que la garantie de 10+2 ans soit défendable.
Si vous envisagez une installation CVAC en toiture ou une thermopompe multizone pour votre résidence, notre équipe évalue la faisabilité structurale, la configuration de zones et l'admissibilité aux subventions avant même de vous proposer un modèle. Nous desservons l'ensemble du Grand Montréal, de la Rive-Nord et de la Rive-Sud.
