Installation d’une thermopompe murale MIDEA MIDEA35 à Howick en Montérégie

À Howick, une MIDEA35 intégrée avec précision dans une pièce où le confort devait rester discret

Cette installation de thermopompe murale MIDEA MIDEA35 à Howick montre un aspect du travail en CVAC que les fiches techniques ne peuvent pas illustrer à elles seules : une bonne thermopompe doit non seulement chauffer et climatiser efficacement, mais aussi trouver sa place naturellement dans la pièce où elle sera utilisée tous les jours.

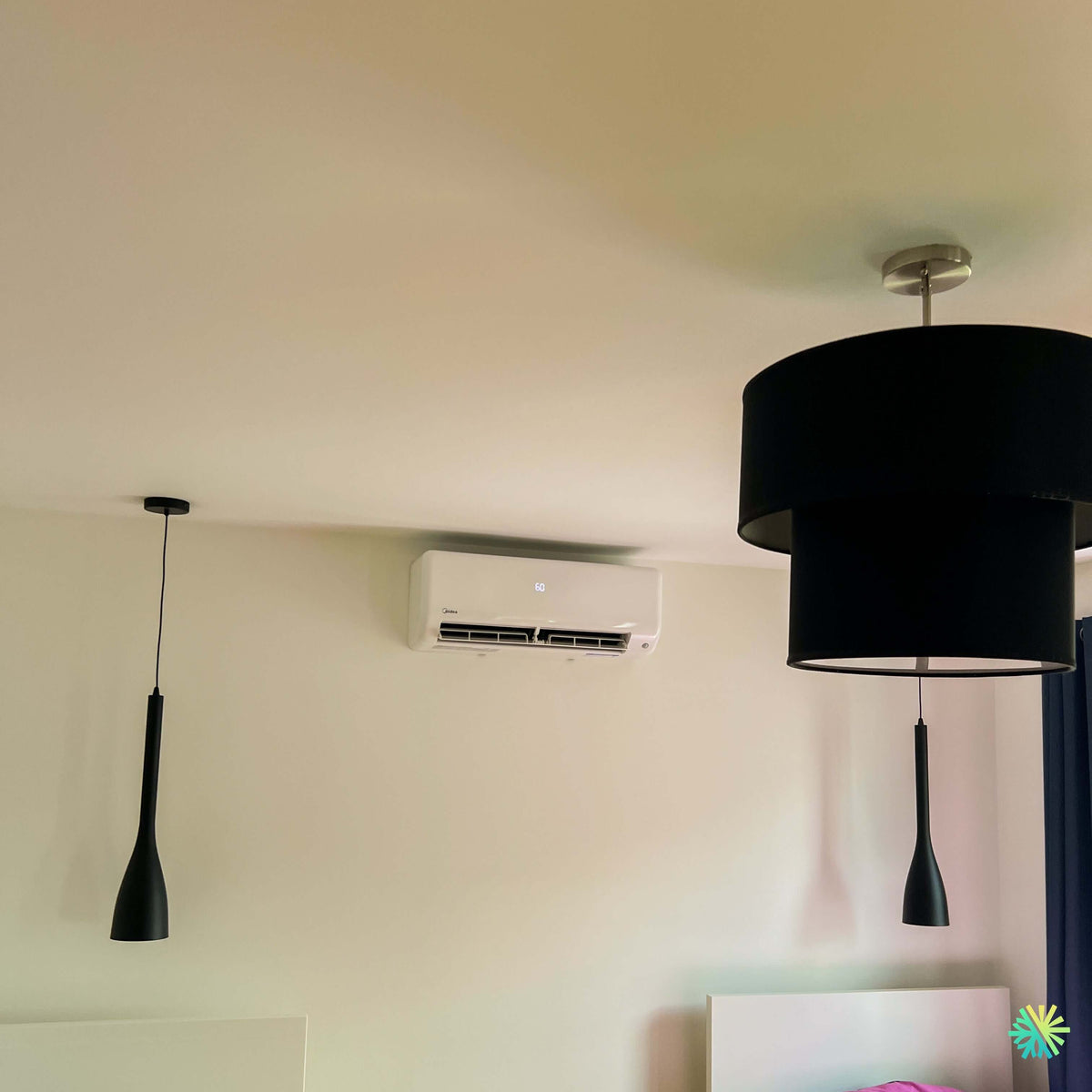

Sur la photo de notre installation, l’unité intérieure Midea est positionnée haut sur un grand mur dégagé, dans une pièce au décor contemporain où plusieurs luminaires noirs attirent déjà le regard. La façade blanche et épurée de la thermopompe s’intègre donc sans surcharger visuellement l’espace. L’affichage numérique central reste lisible lorsque l’appareil fonctionne, tandis que les volets de soufflage situés sous l’unité dirigent l’air vers la zone occupée.

Ce chantier à Howick, en Montérégie, est particulièrement intéressant parce qu’il démontre qu’un emplacement relativement simple en apparence nécessite malgré tout plusieurs décisions techniques : hauteur d’installation, portée du flux d’air, dégagement autour de l’évaporateur, accès futur aux filtres, trajectoire des conduites frigorifiques et position par rapport aux zones de vie.

Chez AirGreen, nous considérons tous ces éléments avant de fixer une thermopompe murale au mur.

La MIDEA35 fait partie de la gamme de systèmes muraux sans conduit Midea, aux côtés des séries MIDEA28, MIDEA25 et MIDEA22.

Un emplacement choisi pour faire circuler l’air dans la pièce, pas seulement pour cacher la machine

Le positionnement de l’évaporateur constitue l’une des décisions les plus importantes d’une installation CVAC.

Dans cette résidence de Howick, la surface de mur visible permettait de placer l’unité en hauteur tout en conservant une bonne zone de diffusion devant les volets. Nous voulions éviter qu’un meuble haut, une cloison ou un élément architectural important bloque directement le jet d’air.

Une thermopompe murale fonctionne beaucoup mieux lorsqu’elle peut distribuer son air dans une zone ouverte.

L’air refroidi descend naturellement, tandis que l’air chaud tend à monter. La position élevée de l’unité permet donc au ventilateur et aux volets de mieux gérer ces mouvements d’air selon le mode sélectionné.

La série MIDEA35 offre justement un contrôle particulièrement détaillé du soufflage. Midea indique jusqu’à 100 niveaux de réglage du volume d’air, avec une variation continue permettant d’ajuster plus précisément la circulation dans la pièce. Le système peut également être contrôlé à distance grâce aux fonctions SmartHome et Wi-Fi selon la configuration.

Pourquoi nous ne plaçons pas automatiquement une unité au centre géométrique d’un mur

Un mur peut sembler idéal visuellement tout en constituant un mauvais emplacement techniquement.

Avant l’installation, nous devons notamment tenir compte :

• de la direction dans laquelle l’air sera soufflé;
• de l’emplacement des zones les plus occupées;
• de la possibilité d’ouvrir la façade pour l’entretien;
• de la structure derrière le mur;
• du trajet nécessaire vers l’unité extérieure;
• de l’évacuation du condensat;
• des contraintes électriques;
• des dégagements recommandés autour de l’appareil.

Le résultat visible dans cette maison de Howick paraît très simple précisément parce que ces éléments ont été résolus avant la finition du travail.

Une thermopompe qui devait respecter le style intérieur de la pièce

L’image de cette réalisation montre une pièce où le décor a clairement été travaillé : plafond dégagé, murs clairs, luminaires suspendus noirs et grandes surfaces sans éléments techniques apparents.

Dans ce contexte, installer un appareil CVAC impose une autre contrainte : éviter qu’il devienne visuellement dominant.

La MIDEA35 possède une façade blanche relativement sobre. Une fois installée en hauteur, elle se confond davantage avec le mur clair et laisse les éléments décoratifs de la pièce conserver leur importance.

C’est un point que les propriétaires nous mentionnent régulièrement lors de la planification d’une installation de thermopompe murale. Les performances comptent, mais personne ne souhaite qu’un nouvel appareil transforme complètement l’apparence d’une chambre, d’un salon ou d’un espace ouvert.

Dans notre travail, le meilleur emplacement est donc souvent un compromis réfléchi entre performance, accessibilité et intégration visuelle.

Derrière cette installation épurée se trouvent plusieurs raccordements essentiels

La façade de la MIDEA35 est la seule partie du système que le propriétaire voit quotidiennement à l’intérieur de la pièce.

Pourtant, son fonctionnement repose sur plusieurs liaisons entre l’unité intérieure et l’unité extérieure :

• conduites frigorifiques;
• câblage de communication;
• alimentation électrique selon la configuration;
• évacuation du condensat.

L’un des avantages d’un système sans conduit est précisément de permettre cette liaison sans construire un réseau de gaines dans toute la résidence. Midea indique que l’unité intérieure peut être raccordée à l’unité extérieure au moyen d’une ouverture relativement petite dans le bâtiment, ce qui limite les travaux de démolition, de réparation et de peinture.

Pour une propriété à Howick où l’on souhaite moderniser le chauffage et la climatisation sans entreprendre une transformation complète de l’intérieur, cette architecture sans conduit constitue un avantage très concret.

La pente du drain : un détail invisible qui peut déterminer la qualité de l’installation

Lors d’une journée chaude et humide, une thermopompe ne fait pas que refroidir l’air : elle retire également de l’humidité.

Cette humidité se transforme en condensat dans l’unité intérieure. L’eau doit ensuite être évacuée correctement.

Une installation très propre visuellement peut devenir problématique si le drainage n’a pas été planifié correctement.

Nous portons donc une attention particulière au trajet du drain et à sa pente. Lorsque l’écoulement gravitaire est possible, nous cherchons généralement un parcours simple et fiable. Lorsque la configuration du bâtiment impose une solution différente, celle-ci doit être prévue avant de finaliser l’emplacement de l’évaporateur.

C’est le type de détail qui n’apparaît pas sur la photo finale, mais qui contribue directement à la fiabilité d’une installation CVAC à Howick.

MIDEA35 : une thermopompe conçue pour les écarts de température du climat québécois

La MIDEA35 présentée dans la documentation du fabricant appartient à la gamme murale haut de gamme de Midea.

La série utilise le réfrigérant R-454B, est identifiée Cold Climate V6.1 et présente une plage de fonctionnement annoncée en chauffage jusqu’à -30 °C. Selon la capacité choisie, le rendement atteint jusqu’à 33,3 SEER2 en climatisation et jusqu’à 22,0 HSPF2 IV en chauffage.

Pour Howick et la Montérégie, cette capacité de fonctionnement à basse température constitue un élément particulièrement pertinent.

La MIDEA35 existe en plusieurs capacités

Il est important de préciser que MIDEA35 n’est pas une seule thermopompe avec une seule capacité.

La brochure présente trois combinaisons :

La photo de cette installation à Howick ne permet pas de lire le numéro complet de modèle avec suffisamment de précision pour confirmer la capacité exacte. Nous préférons donc ne pas attribuer artificiellement 9 000, 12 000 ou 18 000 BTU/h à l’appareil photographié.

Cette précision est importante lorsqu’un propriétaire compare plusieurs thermopompes murales. Le rendement maximal d’une série ne correspond pas nécessairement à chaque capacité disponible.

Ce que la MIDEA35 peut fournir lorsque la température atteint -15 °C

Pour le climat québécois, l’une des données les plus utiles est la capacité de chauffage lorsque la température extérieure baisse sérieusement.

À -15 °C, Midea indique :

• 13 500 BTU/h pour la configuration de 9 000 BTU/h en climatisation;
• 13 500 BTU/h pour la configuration de 12 000 BTU/h;
• 22 600 BTU/h pour la configuration de 18 000 BTU/h.

Le fabricant indique également une plage de fonctionnement en chauffage jusqu’à -30 °C pour les trois configurations.

Ces chiffres sont plus utiles qu’une simple mention « fonctionne à -30 °C ».

Une température minimale de fonctionnement indique jusqu’où la machine est conçue pour fonctionner. Elle ne signifie pas que sa capacité ou son efficacité reste exactement identique à toutes les températures.

Pourquoi le bon dimensionnement reste essentiel à Howick

Une thermopompe plus grosse n’est pas automatiquement une meilleure thermopompe.

Nous analysons les besoins de la résidence avant de sélectionner la capacité, notamment en fonction de :

• la superficie desservie;
• l’isolation;
• la fenestration;
• l’orientation du bâtiment;
• les infiltrations d’air;
• la hauteur des plafonds;
• la disposition des pièces;
• le chauffage existant;
• la température intérieure recherchée.

Un appareil surdimensionné peut fonctionner différemment d’un système correctement adapté à la charge réelle du bâtiment.

Pour cette raison, nous ne choisissons pas une MIDEA35 à Howick uniquement selon un ratio rapide de pieds carrés par BTU.

La technologie à vitesse variable joue un rôle important dans le confort

La série Midea utilise une technologie à vitesse variable permettant au compresseur d’adapter son fonctionnement à l’évolution de la demande.

Midea explique que cette modulation réduit les grandes variations de température associées aux systèmes conventionnels fonctionnant selon des cycles marche-arrêt.

Dans la pratique, lorsqu’une pièce approche de sa température de consigne, la thermopompe n’a pas nécessairement besoin de continuer à travailler à son niveau maximal.

Elle peut moduler son fonctionnement afin de maintenir plus progressivement le confort.

Dans une pièce comme celle visible sur notre photo, avec une grande surface de mur ouverte et un soufflage libre, cette modulation et le contrôle du débit d’air peuvent travailler ensemble pour maintenir une température plus uniforme.

Jusqu’à 19 ou 16 dB(A) selon la capacité

Le bruit intérieur est particulièrement important lorsqu’une thermopompe est installée dans une chambre ou près d’une zone utilisée pendant plusieurs heures.

La fiche technique MIDEA35 indique des niveaux sonores intérieurs pouvant descendre à environ 19 dB(A) pour les configurations de 9 000 et 12 000 BTU/h, et jusqu’à 16 dB(A) pour la version de 18 000 BTU/h selon le réglage de fonctionnement indiqué par le fabricant.

La thermopompe photographiée à Howick se trouve dans une pièce où l’esthétique et le confort semblent étroitement liés. Un fonctionnement intérieur discret est donc un avantage concret, particulièrement lorsque le système doit rester actif durant la nuit.

Des fonctions qui prennent tout leur sens dans une pièce occupée quotidiennement

La série MIDEA35 offre notamment :

• mode ÉCO;
• fonction Turbo;
• mode nuit;
• minuterie;
• fonction Me suivre / Follow Me;
• nettoyage automatique;
• mode silencieux;
• chauffage à 8 °C;
• oscillation horizontale;
• oscillation verticale;
• contrôle du ventilateur de 1 % à 100 %;
• Wi-Fi;
• capteur intelligent;
• contrôle de l’humidité;
• commande filaire optionnelle.

La fonction Me suivre, par exemple, utilise le capteur de température de la télécommande pour fournir à l’appareil une mesure plus représentative de la zone où elle se trouve. La brochure explique que cette fonction aide à ajuster plus précisément la température de la pièce.

Dans une grande pièce, le capteur situé dans l’évaporateur et la zone réellement occupée peuvent parfois percevoir des conditions légèrement différentes. Ce type de fonction permet davantage de flexibilité.

R-454B et technologie A2L : une nouvelle génération d’installation

La MIDEA35 fonctionne au réfrigérant R-454B, classé A2L.

La documentation Midea mentionne également un capteur de détection de fuite de réfrigérant A2L ainsi qu’un système de dispersion associé sur les séries concernées.

Cela influence les méthodes utilisées par nos techniciens lors de l’installation et de la mise en service.

Les raccordements frigorifiques, l’étanchéité, la mise sous vide et l’ensemble des procédures doivent être réalisés avec de l’équipement et des méthodes appropriés au système installé.

Les dimensions de tuyauterie changent selon la capacité

Un autre détail important se trouve du côté du circuit frigorifique.

Les versions MIDEA35 de 9 000 et 12 000 BTU/h utilisent des conduites de 1/4 po et 3/8 po, avec une longueur maximale indiquée de 82 pi.

La version de 18 000 BTU/h utilise du 3/8 po et 5/8 po et permet une longueur maximale allant jusqu’à 164 pi.

Ce point devient particulièrement important lorsqu’une nouvelle thermopompe remplace un ancien climatiseur mural.

Nous ne réutilisons pas automatiquement une vieille conduite simplement parce qu’elle se trouve déjà dans le mur. Il faut d’abord vérifier ses dimensions, sa condition et sa compatibilité avec la nouvelle combinaison.

Les exigences électriques doivent elles aussi correspondre à la machine exacte

Les trois configurations MIDEA35 de la brochure sont alimentées en 208/230 V, monophasé, 60 Hz.

Pour l’unité extérieure, Midea indique :

• 16 A d’ampérage minimal admissible et 20 A de protection maximale pour les versions 9 000 et 12 000 BTU/h;
• 24,9 A d’ampérage minimal admissible et 25 A de protection maximale pour la version 18 000 BTU/h.

L’installation électrique doit donc être déterminée à partir des données du modèle exact, et non à partir d’une règle approximative basée uniquement sur la capacité nominale.

Une thermopompe facile à vivre doit aussi rester facile à entretenir

Sur la photo du chantier de Howick, l’unité intérieure reste accessible depuis la pièce.

C’est important parce que les filtres devront être retirés et nettoyés périodiquement.

La série MIDEA35 offre également une particularité intéressante pour les interventions plus approfondies : Midea indique que la roue de ventilation peut être retirée afin de faciliter le nettoyage de l’intérieur de l’unité.

Un entretien CVAC régulier aide à maintenir la circulation d’air et à réduire l’accumulation de poussière dans l’appareil.

Nous conseillons notamment de ne pas attendre qu’un filtre devienne complètement obstrué avant de le nettoyer.

Les erreurs que nous cherchons à éviter lors d’une installation murale à Howick

Cette réalisation permet d’illustrer plusieurs principes importants.

Installer l’unité uniquement selon l’apparence

Une unité peut être parfaitement centrée sur un mur tout en soufflant directement vers un obstacle. Nous cherchons d’abord un emplacement permettant une bonne diffusion.

Placer l’appareil trop près du plafond

L’évaporateur doit aspirer de l’air et rester accessible pour l’entretien. Les dégagements prévus par le fabricant doivent être respectés.

Négliger le drainage

Une mauvaise évacuation du condensat peut causer des problèmes longtemps après une installation qui paraissait pourtant réussie.

Choisir trop de BTU « pour être certain »

Le dimensionnement doit répondre aux besoins du bâtiment et non à l’idée que plus gros signifie automatiquement meilleur.

Négliger le numéro AHRI

Pour comparer les performances et vérifier toute éventuelle admissibilité à un programme d’aide financière, la combinaison exacte d’unités et son numéro AHRI sont beaucoup plus fiables que le simple nom MIDEA35.

Les trois combinaisons documentées portent les références AHRI 215471386, 215471387 et 215471388.

L’admissibilité et le montant d’une aide financière doivent être confirmés selon le modèle exact, la date du projet et les modalités du programme applicables au moment de l’installation.

Une garantie résidentielle qui complète le choix du système

La brochure Midea présente pour le secteur résidentiel une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, sous réserve des conditions applicables au programme de garantie.

Nous recommandons de conserver soigneusement les informations de modèle et de série ainsi que la preuve d’installation, particulièrement lorsqu’un enregistrement du produit est requis.

Ce que cette installation de Howick montre le mieux

Cette réalisation représente bien notre façon d’aborder une installation de thermopompe murale à Howick.

Le résultat final est sobre : une MIDEA35 blanche installée proprement en hauteur sur un mur clair, avec son affichage numérique discret et un espace de soufflage dégagé.

Mais derrière cette simplicité visuelle se trouvent toutes les décisions qui déterminent réellement la qualité du projet : choix de la capacité, positionnement, circulation d’air, drainage, circuit frigorifique, alimentation électrique, mise en service et possibilité d’entretien futur.

Chez AirGreen, nous voulons que l’appareil paraisse à sa place dès le premier jour et qu’il continue surtout à fonctionner correctement saison après saison.

La MIDEA35 apporte une combinaison intéressante pour le climat de Howick : fonctionnement annoncé jusqu’à -30 °C en chauffage, technologie à vitesse variable, réfrigérant R-454B, contrôle précis du débit d’air, modes de confort avancés et plusieurs capacités permettant d’adapter le système au bâtiment.

La machine fournit les possibilités techniques. L’installation CVAC détermine la manière dont elles seront réellement utilisées dans la maison.
