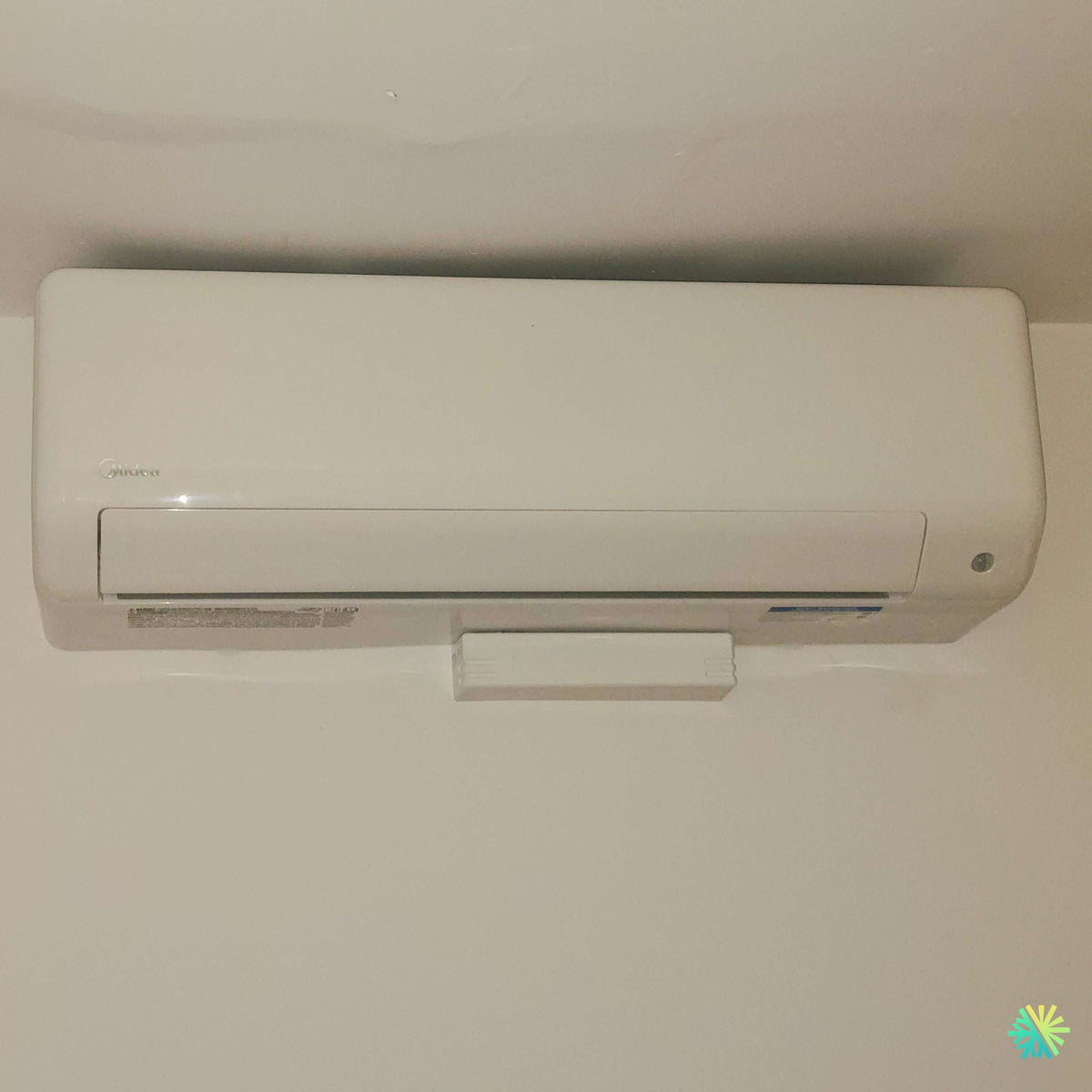

Installation d’une thermopompe murale MIDEA MIDEA35 à L’Île-Cadieux, dans Vaudreuil-Soulanges à l’ouest de Montréal

Une installation intérieure très épurée où le positionnement de la tête murale et la finition des conduites faisaient toute la différence

À L’Île-Cadieux, nous avons réalisé une installation de thermopompe murale MIDEA MIDEA35 dans une résidence où le résultat intérieur devait être aussi propre visuellement que performant sur le plan CVAC. La photographie prise après notre intervention montre une unité Midea installée très haut sur un mur clair, près du plafond, avec une finition volontairement discrète et un court élément de finition blanc sous l’appareil pour organiser proprement le passage technique.

Ce chantier illustre un aspect souvent sous-estimé lors de l’achat d’une thermopompe : deux installations du même modèle peuvent donner des résultats très différents selon la façon dont la tête intérieure est positionnée, nivelée, raccordée et intégrée au mur.

Sur une thermopompe murale, l’unité intérieure est la partie du système que le propriétaire voit tous les jours. Quelques millimètres d’écart, une conduite mal organisée, un appareil placé trop bas ou une finition inutilement encombrante peuvent modifier complètement l’apparence du projet.

À L’Île-Cadieux, notre objectif était donc précis : installer la MIDEA35 dans une position favorable à la circulation de l’air tout en conservant une présentation sobre et compacte.

Une tête intérieure installée près du plafond pour préserver le mur

La première caractéristique visible sur la photo est la hauteur de l’unité.

La tête Midea occupe la partie supérieure du mur et laisse pratiquement toute la surface située en dessous disponible. Dans une résidence, cette façon de positionner une thermopompe présente un avantage concret : elle évite que l’appareil entre en conflit avec les meubles, les œuvres murales, les espaces de rangement ou les autres éléments du décor.

La hauteur d’installation ne doit toutefois jamais être déterminée uniquement en fonction de l’esthétique.

Une unité murale reprend l’air ambiant et le fait circuler à travers son échangeur avant de le redistribuer dans la pièce. Il faut donc conserver les dégagements nécessaires au bon fonctionnement et à l’accès futur aux filtres et aux composantes.

C’est pourquoi, chez AirGreen, nous considérons simultanément :

• le dégagement au plafond;
• la largeur disponible sur le mur;
• la direction du soufflage;
• le parcours de la tuyauterie;
• l’accès pour l’entretien CVAC;
• la structure du mur;
• la position du drainage;
• l’apparence finale de l’installation.

Une thermopompe correctement choisie mais mal positionnée peut perdre une partie de son intérêt au quotidien.

Le détail sous l’unité : une finition technique qui reste volontairement compacte

Sous la tête intérieure visible sur la photo, on distingue un élément blanc rectangulaire qui organise le passage technique sous l’appareil.

Ce type de finition mérite davantage d’attention qu’on pourrait le croire.

Les conduites frigorifiques, le câblage de communication et le drainage doivent nécessairement rejoindre l’unité intérieure. Selon la structure du bâtiment et la direction dans laquelle ces éléments doivent partir, tout le parcours ne peut pas toujours être entièrement dissimulé à l’intérieur du mur.

Dans ce projet à L’Île-Cadieux, nous avons conservé cette transition dans un format court et propre, plutôt que de laisser des conduites visibles.

L’objectif n’est pas de cacher à tout prix la réalité technique de l’installation. Il est de l’intégrer de manière ordonnée.

La brochure Midea indique que les systèmes sans conduit utilisent un raccordement relativement compact entre l’unité intérieure et extérieure et qu’ils peuvent être adaptés à différents espaces grâce à la flexibilité des conduites frigorifiques.

Une installation qui paraît simple parce que la préparation a été faite correctement

Sur la photographie finale, nous voyons essentiellement une tête blanche sur un mur blanc.

C’est précisément le résultat recherché.

Une bonne installation CVAC ne devrait pas attirer l’attention par des lignes mal alignées, des ouvertures trop grandes ou des accessoires installés sans cohérence. Le travail technique doit se faire remarquer surtout par sa propreté.

Avant la fixation définitive d’une tête murale, nous devons vérifier :

1. l’emplacement du support;
2. le niveau de la plaque de montage;
3. la position du passage mural;
4. la direction des conduites;
5. le rayon des courbes de cuivre;
6. l’orientation du drain;
7. la connexion électrique et de communication;
8. le dégagement nécessaire autour de l’appareil.

Une erreur au début du chantier peut devenir très difficile à corriger une fois l’unité complètement raccordée.

MIDEA35 : la série murale haut de gamme de Midea

La MIDEA35 appartient à la gamme de systèmes muraux sans conduit Midea présentée dans la documentation québécoise du fabricant. La brochure regroupe notamment les séries MIDEA35, 28, 25 et 22.

Pour la MIDEA35, Midea utilise la désignation de thermopompe extrême et annonce un fonctionnement en chauffage jusqu’à -30 °C, avec réfrigérant R-454B et classification Cold Climate V6.1.

Pour une résidence située à L’Île-Cadieux, dans le secteur de Vaudreuil-Soulanges, la performance en chauffage hivernal est particulièrement pertinente. Une thermopompe dans cette région ne doit pas uniquement être sélectionnée pour fournir de la climatisation en juillet. Nous devons regarder son comportement lorsque les températures diminuent fortement.

La plage de fonctionnement publiée par Midea s’étend jusqu’à -30 °C en chauffage et jusqu’à 24 °C à l’autre extrémité de cette plage.

Trois capacités différentes sous le même nom MIDEA35

Le nom MIDEA35 désigne une série et non une seule capacité.

La documentation fournie présente trois combinaisons :

• 9 000 BTU/h en climatisation;
• 12 000 BTU/h;
• 18 000 BTU/h.

Les unités intérieures correspondantes sont les MSESU-H09B-2A, MSESU-H12B-2A et MSESU-H18B-2A. Les unités extérieures associées sont les MO1SS-H09B-2A, MO1SS-H12B-2A et MO1SS-H18B-2A. Les références AHRI sont respectivement 215471386, 215471387 et 215471388.

Sur la photo de cette installation à L’Île-Cadieux, l’étiquette située sous l’unité est visible, mais son texte n’est pas suffisamment lisible pour confirmer sans ambiguïté la capacité installée.

Nous préférons donc ne pas lui attribuer arbitrairement un nombre de BTU.

Cette distinction est importante pour un propriétaire qui compare des soumissions. Deux propositions indiquant simplement « MIDEA35 » peuvent correspondre à des capacités et à des performances différentes.

Jusqu’à 33,3 SEER2, avec des rendements propres à chaque combinaison

La MIDEA35 peut atteindre 33,3 SEER2, mais cette valeur correspond à la combinaison de 9 000 BTU/h.

Les données du fabricant sont les suivantes :

• 9 000 BTU/h : 33,3 SEER2;
• 12 000 BTU/h : 29,4 SEER2;
• 18 000 BTU/h : 25,6 SEER2.

En chauffage, les valeurs HSPF2 région IV annoncées sont de 22,0, 14,5 et 16,2 respectivement.

Nous trouvons cette distinction particulièrement importante lors de nos consultations.

Le chiffre maximal d’une gamme ne doit jamais être attribué automatiquement à toutes ses capacités. Lorsqu’un propriétaire veut comparer deux thermopompes murales, nous recommandons de regarder le numéro de modèle et la référence AHRI, pas seulement le nom commercial de la série.

À L’Île-Cadieux, le confort recherché dépend autant du dimensionnement que de la qualité de l’installation

La capacité de chauffage à -15 °C donne une information très concrète

Une thermopompe peut fonctionner jusqu’à une certaine température extérieure tout en voyant sa capacité évoluer lorsque le froid augmente.

Pour cette raison, nous examinons particulièrement les performances publiées à basse température.

À -15 °C, Midea indique pour la série MIDEA35 :

• 13 500 BTU/h de capacité nominale de chauffage pour la version 9 000 BTU/h;
• 13 500 BTU/h pour la version 12 000 BTU/h;
• 22 600 BTU/h pour la version 18 000 BTU/h.

Les COP indiqués à cette température sont de 3,60, 3,60 et 4,40.

Ce sont des données que nous considérons beaucoup plus utiles qu’une simple affirmation du type « fonctionne jusqu’à -30 °C ».

Elles permettent de mieux comprendre ce que la thermopompe peut fournir lorsqu’elle doit réellement chauffer une résidence par temps froid.

Une technologie à vitesse variable pour maintenir une température plus stable

La documentation Midea indique que son compresseur à vitesse variable adapte son fonctionnement à l’évolution des besoins de température.

Contrairement à un système conventionnel qui alterne fréquemment entre marche et arrêt, cette modulation permet à la thermopompe de fonctionner selon la charge réelle du moment et de réduire les variations de température intérieure.

Cette caractéristique prend tout son sens lorsque l’appareil est correctement dimensionné.

Une thermopompe excessivement grande pour l’espace ne devient pas automatiquement meilleure parce qu’elle possède davantage de BTU. Nous cherchons au contraire à établir un équilibre entre la capacité de l’équipement et les pertes ou gains thermiques du bâtiment.

Pourquoi nous évitons de choisir les BTU uniquement selon la superficie

Les règles simplifiées du type « tant de pieds carrés égale tant de BTU » peuvent servir de point de départ, mais elles ne suffisent pas pour un dimensionnement professionnel.

Nous tenons aussi compte de :

• l’isolation;
• la fenestration;
• l’exposition au soleil;
• le nombre d’étages;
• la configuration ouverte ou fermée des pièces;
• la hauteur des plafonds;
• les pertes thermiques;
• l’emplacement de la tête murale;
• le rôle du système de chauffage existant;
• la performance de la thermopompe par basse température.

Dans une résidence de L’Île-Cadieux, la taille et la configuration de la zone réellement desservie peuvent avoir davantage d’importance que la superficie totale de la propriété.

Le débit d’air : un aspect que le positionnement de la tête influence directement

La MIDEA35 dispose d’un réglage très fin de la ventilation.

Midea indique jusqu’à 100 niveaux de volume d’air réglables en continu, ainsi qu’un contrôle à distance par l’application SmartHome et Wi-Fi lorsque les fonctions correspondantes sont disponibles dans la configuration choisie.

Sur notre installation de L’Île-Cadieux, la position haute de l’unité permet justement de profiter de la capacité de diffusion de la tête sans occuper inutilement le mur.

La direction du flux reste toutefois importante.

Nous cherchons à éviter qu’une unité souffle directement sur un obstacle situé très près de sa sortie ou qu’elle crée une zone très confortable juste devant l’appareil tout en laissant le reste de la pièce moins bien desservi.

Des niveaux sonores adaptés aux espaces résidentiels

Les niveaux sonores intérieurs annoncés varient selon la capacité et la vitesse de ventilation.

Pour les combinaisons MIDEA35 de 9 000 et 12 000 BTU/h, la documentation indique notamment des valeurs descendant jusqu’à 19 dB(A) dans les conditions de fonctionnement silencieux publiées. Pour le 18 000 BTU/h, une valeur pouvant descendre jusqu’à 16 dB(A) est indiquée.

Le niveau sonore est particulièrement important pour une unité installée dans une chambre, un espace de détente, un bureau ou une aire de vie utilisée durant de longues périodes.

Une tête intérieure plus grande n’indique pas nécessairement un meilleur choix

Les dimensions varient considérablement au sein de la série.

Les versions 9 000 et 12 000 BTU/h mesurent environ 37,99 po de largeur, 9,41 po de profondeur et 12,56 po de hauteur.

La version 18 000 BTU/h est sensiblement plus grande avec environ 44,88 po de largeur, 10,83 po de profondeur et 14,57 po de hauteur.

Ces dimensions doivent être confirmées avant l’installation, particulièrement lorsque la tête doit prendre place au-dessus d’une fenêtre, entre deux ouvertures ou près du plafond.

Dans notre projet à L’Île-Cadieux, la façon dont l’unité s’intègre au mur montre précisément pourquoi nous accordons autant d’attention aux mesures avant le début du chantier.

R-454B : le circuit frigorifique doit correspondre à la nouvelle thermopompe

La MIDEA35 fonctionne au R-454B, un réfrigérant classé A2L.

Midea indique également un capteur de détection de fuite de réfrigérant A2L parmi les caractéristiques associées à cette famille de produits.

Les dimensions des conduites frigorifiques dépendent également de la capacité.

Pour les versions 9 000 et 12 000 BTU/h, les diamètres publiés sont de 1/4 po pour le liquide et 3/8 po pour le gaz.

Pour le 18 000 BTU/h, Midea indique 3/8 po et 5/8 po.

Nous vérifions toujours ces dimensions avant de réutiliser un circuit existant dans un projet de remplacement.

Une ancienne conduite qui est physiquement présente dans le mur n’est pas automatiquement compatible avec la nouvelle thermopompe.

Jusqu’à 164 pieds de tuyauterie selon le modèle

Les versions 9 000 et 12 000 BTU/h de la MIDEA35 autorisent, selon la fiche technique fournie, une longueur maximale de 82 pi.

Pour le 18 000 BTU/h, cette longueur peut atteindre 164 pi, avec une différence de hauteur maximale publiée de 82 pi.

Cette marge de manœuvre peut être utile lorsqu’il est préférable de placer la tête intérieure dans une zone optimisant le confort plutôt que directement devant l’endroit où l’unité extérieure peut être installée.

Les fonctions de confort intégrées à la gamme MIDEA35

La série dispose de nombreuses fonctions que nous pouvons expliquer au propriétaire au moment de la mise en service.

La documentation mentionne notamment :

• mode ÉCO;
• fonction Turbo;
• réglage du ventilateur;
• mode nuit;
• minuterie;
• verrouillage enfant;
• fonction Follow Me;
• nettoyage automatique;
• mode silencieux;
• chauffage de maintien à 8 °C;
• oscillation horizontale;
• oscillation verticale;
• commande Wi-Fi;
• capteur intelligent;
• contrôle de l’humidité.

La fonction Follow Me utilise le capteur de température intégré à la télécommande pour mesurer la température à proximité de celle-ci et permettre au système d’ajuster plus précisément son fonctionnement.

Une fonction de maintien à 8 °C intéressante pendant une absence

Pour une propriété inoccupée pendant certaines périodes, la fonction de chauffage à 8 °C peut être utile.

La documentation indique qu’en mode chauffage, cette consigne minimale permet de maintenir une température réduite afin d’aider à prévenir le gel lors d’une absence prolongée par temps froid.

Pour une résidence située à L’Île-Cadieux, cette fonctionnalité peut présenter un intérêt particulier lorsqu’un propriétaire souhaite éviter de maintenir inutilement une consigne résidentielle normale pendant une période où le bâtiment n’est pas occupé.

Entretien : la conception de l’unité intérieure facilite l’accès

Une belle installation doit également rester entretenable.

Midea indique que, sur les séries MIDEA35, 28 et 25, la roue de ventilation peut être retirée pour permettre un nettoyage en profondeur et faciliter l’accès à l’intérieur de la tête murale.

Cette conception est intéressante lors d’un nettoyage plus poussé que le simple lavage des filtres.

Avec les années, de la poussière et d’autres contaminants peuvent s’accumuler sur l’évaporateur, la turbine et certaines surfaces intérieures. Un entretien approprié permet de préserver le débit d’air et la propreté du système.

Les erreurs que cette installation permet d’illustrer

Placer la tête uniquement là où le trou extérieur est le plus facile à faire

Nous préférons réfléchir d’abord à la circulation de l’air et au confort de la pièce.

Laisser les conduites devenir l’élément le plus visible du mur

Une courte transition technique bien organisée, comme sur notre photo, offre une finition beaucoup plus nette.

Installer l’unité sans vérifier son accès supérieur

Les filtres et certaines composantes doivent rester accessibles.

Confondre MIDEA35 avec une capacité unique

La série comprend plusieurs combinaisons, avec des dimensions et performances différentes.

Choisir une capacité trop élevée « pour être certain »

Le surdimensionnement n’est pas une assurance de confort. Une sélection adaptée au bâtiment est préférable.

Promettre une subvention simplement parce que le produit est identifié climat froid

La brochure fournit les numéros AHRI et la classification Cold Climate V6.1 de la MIDEA35. Elle ne fournit cependant pas, à elle seule, un montant d’aide financière applicable au projet de L’Île-Cadieux.

Pour LogisVert ou un autre programme, nous vérifions donc la combinaison exacte et les critères en vigueur au moment de la demande avant de confirmer une admissibilité ou un montant.

Une garantie à considérer dans la valeur globale du système

La documentation Midea fournie présente pour les installations résidentielles une garantie limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre, selon les modalités applicables au programme de garantie.

Nous recommandons toujours aux propriétaires de vérifier les conditions d’enregistrement et de conservation de la garantie.

Le meilleur scénario reste un équipement correctement dimensionné, correctement installé et entretenu selon les besoins.

Une installation AirGreen pensée pour rester discrète pendant de nombreuses années

Le chantier de L’Île-Cadieux est un bon exemple d’une installation où l’essentiel se trouve dans les détails.

La tête intérieure Midea est installée haut sur le mur. Son alignement reste propre. Le passage technique visible sous l’appareil demeure court et ordonné. La majeure partie du mur reste libre et l’ensemble s’intègre sans devenir l’élément dominant de la pièce.

C’est cette qualité d’intégration que nous recherchons dans nos projets de thermopompe murale.

Que nous intervenions à L’Île-Cadieux, Montréal, Laval, Longueuil, sur la Rive-Nord ou sur la Rive-Sud, nous appliquons les mêmes principes : sélectionner la bonne capacité, planifier la circulation d’air, respecter les exigences du fabricant, organiser les conduites avec soin et penser dès l’installation au futur entretien.

La MIDEA35 offre une fiche technique particulièrement intéressante, avec un rendement pouvant atteindre 33,3 SEER2, un HSPF2 pouvant atteindre 22,0, un fonctionnement en chauffage jusqu’à -30 °C, le réfrigérant R-454B et plusieurs outils de contrôle du confort.

Mais une bonne thermopompe donne réellement sa valeur lorsqu’elle est installée dans un emplacement approprié et intégrée correctement au bâtiment.

À L’Île-Cadieux, c’est exactement ce que nous avons cherché à accomplir : une installation CVAC propre, compacte et réfléchie, où la technologie MIDEA35 s’intègre naturellement dans l’espace intérieur au lieu de l’envahir.
