Une installation extérieure sur façade de brique où le parcours des conduites devient une partie essentielle du projet
Dans le quartier Elgin, cette installation d’une thermopompe murale MIDEA MIDEA35 montre parfaitement qu’un projet CVAC ne se limite jamais au choix de l’appareil. Sur un bâtiment existant en maçonnerie, la vraie difficulté consiste souvent à déterminer comment relier proprement l’unité intérieure et l’unité extérieure tout en respectant l’architecture du bâtiment, les ouvertures, l’accès pour l’entretien et les contraintes techniques du système.

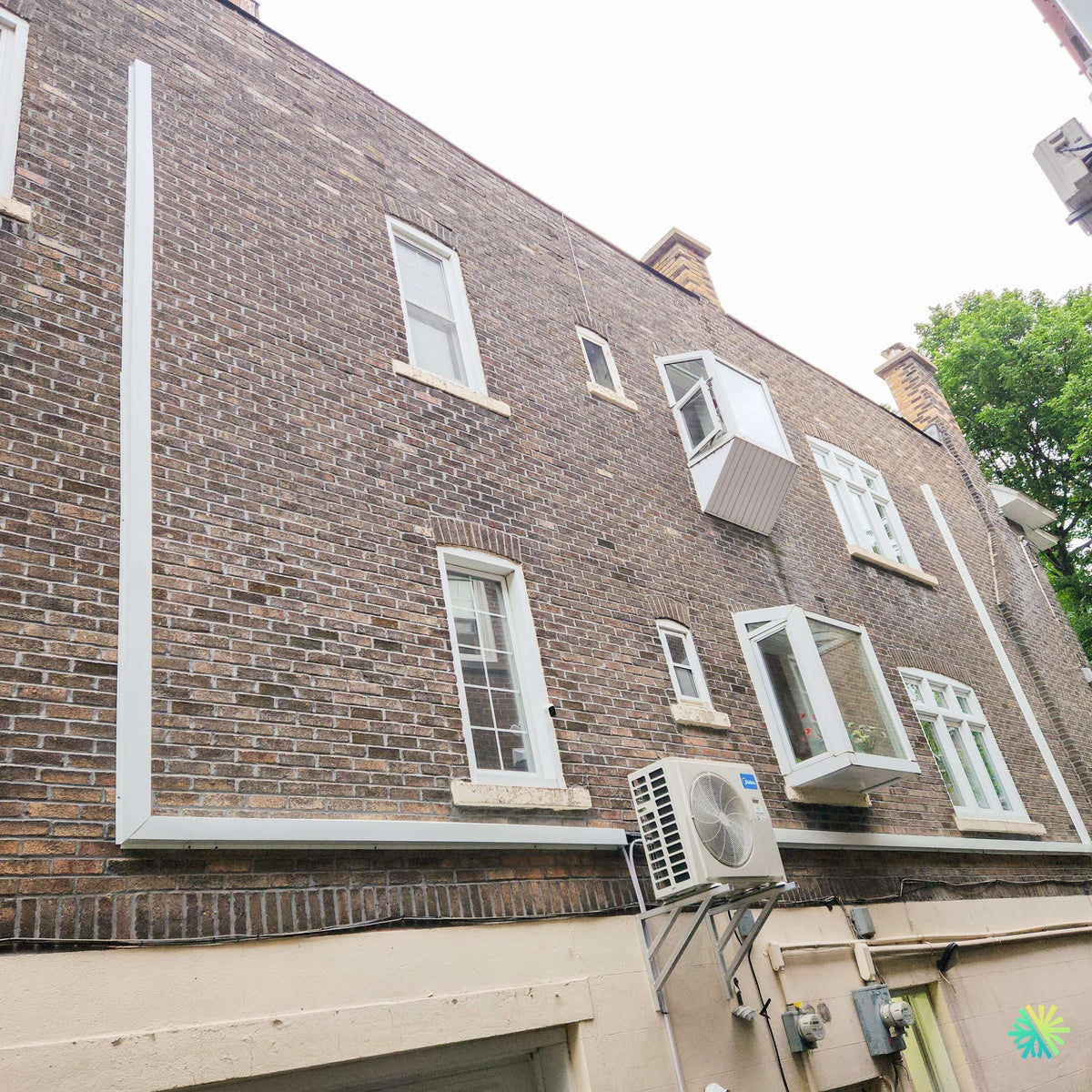

La photo de notre installation AirGreen permet de voir plusieurs éléments particulièrement intéressants. Le bâtiment possède une façade de brique sur plusieurs niveaux, avec différentes fenêtres et avancées architecturales. L’unité extérieure Midea est installée en hauteur sur un support mural métallique robuste, plutôt que directement au sol. De longues sections verticales de cache-tuyaux blancs ont été disposées contre la maçonnerie afin de protéger et dissimuler les conduites reliant les différentes parties du système.
Ce type de chantier exige beaucoup plus de préparation qu’une installation sur un bungalow doté d’un mur extérieur complètement libre.
Nous devons déterminer un trajet qui soit à la fois :
- techniquement compatible avec la thermopompe;
- aussi direct que possible;
- visuellement ordonné;
- protégé contre les intempéries;
- accessible pour les interventions futures;
- adapté à une façade de maçonnerie existante.
C’est précisément ce travail de planification qui permet d’obtenir une installation de thermopompe murale propre et durable.
Pourquoi installer l’unité extérieure Midea en hauteur?
Sur cette installation dans le quartier Elgin, le groupe extérieur est fixé au bâtiment sur une structure métallique.
Ce choix peut être particulièrement pertinent lorsque l’espace au sol est limité ou lorsqu’il est préférable de dégager la thermopompe des accumulations de neige, de l’eau et des obstacles présents près de la fondation.
Dans notre climat, la position de l’unité extérieure n’est jamais un simple choix esthétique.
Une thermopompe utilisée en chauffage doit pouvoir :
- aspirer suffisamment d’air;
- rejeter l’air sans obstruction;
- évacuer correctement l’eau produite pendant les cycles de dégivrage;
- rester accessible pour l’entretien;
- fonctionner sans être ensevelie par les accumulations de neige.
Une installation murale sur support doit aussi tenir compte du poids de l’appareil et de la nature du mur sur lequel la structure est fixée. Sur une façade en brique comme celle visible sur ce chantier, la sélection des points d’ancrage et la solidité du montage sont particulièrement importantes.
Une façade de brique impose une méthode de travail différente
La brique demande beaucoup plus de précision qu’un simple revêtement léger.
Avant de percer, nous devons réfléchir au trajet frigorifique, à l’emplacement de chaque sortie et aux conséquences visibles du percement. Une erreur de quelques pouces peut forcer à refaire une ouverture ou à créer un parcours inutilement compliqué.
Dans le quartier Elgin, nous avons donc travaillé avec l’architecture existante plutôt que d’essayer de l’ignorer.
Les conduits extérieurs blancs visibles sur la photographie suivent de longues lignes verticales. Cette disposition donne un résultat beaucoup plus structuré que plusieurs sections courtes placées à différents angles sur la façade.
Un cache-tuyau extérieur sert notamment à protéger et regrouper :
- les conduites frigorifiques en cuivre;
- l’isolation;
- certains câbles de communication;
- les éléments associés au drainage lorsque la configuration l’exige.
Sur une grande façade de brique, son installation devient aussi un élément visuel du projet. Il faut donc rechercher une trajectoire logique qui réduit l’impression d’une installation ajoutée après coup.
Le trajet frigorifique : une contrainte technique qu’il ne faut jamais improviser
Une thermopompe sans conduit relie son unité intérieure au groupe extérieur par des conduites frigorifiques. La documentation Midea souligne d’ailleurs la flexibilité de ce type de système et indique que certaines configurations peuvent accepter des longueurs de tuyauterie importantes.
Mais cette flexibilité ne signifie pas que toutes les longueurs ou tous les diamètres sont acceptables.
Dans la MIDEA35, les dimensions de tuyauterie dépendent directement de la capacité installée.
Pour les versions 9 000 et 12 000 BTU, Midea spécifie des conduites de 1/4 po et 3/8 po. Pour la version 18 000 BTU, les dimensions passent à 3/8 po et 5/8 po. La longueur maximale indiquée par le fabricant est de 82 pi pour les versions 9 000 et 12 000 BTU et de 164 pi pour le modèle 18 000 BTU.
Ces chiffres sont particulièrement intéressants lorsqu’un bâtiment possède plusieurs étages comme celui de notre installation dans le quartier Elgin.
Ils expliquent aussi pourquoi nous devons identifier la combinaison exacte avant de confirmer un trajet.
MIDEA35 : une thermopompe conçue pour le chauffage par temps froid
La série MIDEA35 fait partie des thermopompes murales haut de gamme du fabricant.
Midea la présente comme une thermopompe extrême, conçue pour fonctionner en chauffage jusqu’à -30 °C. Elle utilise le réfrigérant R-454B, appartient à la catégorie A2L et est associée à la certification Cold Climate V6.1 dans la documentation du fabricant.
C’est un élément particulièrement important dans une installation québécoise.
Une thermopompe n’est plus choisie uniquement pour apporter de la climatisation pendant quelques semaines en été. De nombreux propriétaires souhaitent maintenant utiliser leur système comme une véritable source de chauffage pendant une grande partie de l’hiver.
La MIDEA35 possède une plage de fonctionnement publiée de -30 °C à 24 °C en chauffage et de -30 °C à 50 °C en climatisation pour les combinaisons de cette série.
Cette capacité de fonctionnement à basse température est un argument beaucoup plus pertinent pour notre climat que la seule capacité nominale inscrite en BTU.
Rendement, dimensionnement, bruit et entretien : ce qu’il faut comprendre avant de choisir une MIDEA35
Trois capacités différentes dans la série MIDEA35
La documentation technique indique trois principales capacités de climatisation pour cette gamme : 9 000, 12 000 et 18 000 BTU/h.
Les combinaisons sont les suivantes :
Version 9 000 BTU
- unité intérieure : MSESU-H09B-2A;
- unité extérieure : MO1SS-H09B-2A;
- numéro AHRI : 215471386;
- climatisation nominale : 9 000 BTU/h;
- chauffage nominal : 12 000 BTU/h;
- SEER2 : 33,3;
- HSPF2 IV : 22,0.
Version 12 000 BTU
- unité intérieure : MSESU-H12B-2A;
- unité extérieure : MO1SS-H12B-2A;
- numéro AHRI : 215471387;
- climatisation nominale : 12 000 BTU/h;
- chauffage nominal : 12 000 BTU/h;
- SEER2 : 29,4;
- HSPF2 IV : 14,5.
Version 18 000 BTU
- unité intérieure : MSESU-H18B-2A;
- unité extérieure : MO1SS-H18B-2A;
- numéro AHRI : 215471388;
- climatisation nominale : 18 000 BTU/h;
- chauffage nominal : 20 000 BTU/h;
- SEER2 : 25,6;
- HSPF2 IV : 16,2.
La photo extérieure de notre installation ne permet pas de lire clairement la plaque signalétique et donc de confirmer la capacité exacte installée. Nous préférons ne pas attribuer arbitrairement un nombre de BTU à un chantier lorsque l’information n’est pas visible.
C’est aussi un bon exemple de la façon dont un propriétaire devrait comparer deux soumissions : le nom MIDEA35 ne suffit pas. La combinaison exacte et le numéro AHRI comptent.
Pourquoi le dimensionnement doit être adapté au bâtiment
Nous rencontrons régulièrement une idée selon laquelle un appareil plus gros offrira nécessairement un meilleur confort.
Ce n’est pas ainsi que fonctionne un système CVAC bien dimensionné.
Une thermopompe doit correspondre à la charge du bâtiment. Nous devons notamment analyser :
- la superficie chauffée;
- les pertes thermiques;
- l’isolation;
- le nombre de fenêtres;
- leur orientation;
- la hauteur des plafonds;
- la configuration des pièces;
- le nombre de murs extérieurs;
- l’étage où l’unité intérieure sera installée;
- la circulation naturelle de l’air entre les espaces.
Une thermopompe surdimensionnée peut atteindre rapidement la consigne sans profiter aussi efficacement d’un fonctionnement continu et modulé. Une unité sous-dimensionnée risque au contraire de travailler à forte capacité pendant de longues périodes.
La technologie à vitesse variable de Midea permet justement au compresseur d’ajuster son fonctionnement aux besoins thermiques plutôt que de simplement alterner entre marche et arrêt. Le fabricant indique que cette modulation permet de diminuer les variations de température et de maintenir un confort plus stable.
Des rendements très élevés, mais différents selon la capacité
Le chiffre 33,3 SEER2 associé à la MIDEA35 attire naturellement l’attention.
Il faut néanmoins le lire correctement.
Ce rendement maximal s’applique à la combinaison 9 000 BTU. La version 12 000 BTU affiche 29,4 SEER2, tandis que le modèle 18 000 BTU est donné à 25,6 SEER2.
Les trois demeurent des appareils à haut rendement, mais il est important de ne pas annoncer le rendement maximal d’une gamme comme s’il s’appliquait automatiquement à toutes les capacités.
Chez AirGreen, lorsque nous comparons des équipements pour un projet dans Montréal, Laval, Longueuil, la Rive-Nord, la Rive-Sud ou un secteur comme le quartier Elgin, nous regardons toujours la combinaison exacte.
Un niveau sonore intérieur particulièrement bas
Le confort ne se mesure pas uniquement en degrés Celsius.
Une thermopompe murale installée dans un salon, une chambre ou une aire ouverte peut fonctionner plusieurs heures par jour. Le bruit devient donc un critère de sélection important.
Selon la capacité, Midea publie pour la MIDEA35 des niveaux sonores intérieurs qui peuvent descendre jusqu’à 19 dB(A) sur les versions 9 000 et 12 000 BTU et jusqu’à 16 dB(A) pour certaines conditions de fonctionnement du 18 000 BTU.
L’installation influence également le résultat acoustique. Une fixation inadéquate ou une conduite qui transmet des vibrations à la structure peut créer un bruit que la machine elle-même ne produirait normalement pas.
C’est pourquoi nous accordons autant d’attention au montage qu’à l’appareil.
L’unité extérieure doit rester accessible après l’installation
Le support mural visible sur notre chantier du quartier Elgin place le groupe extérieur à une bonne hauteur par rapport au sol.
Cependant, installer une thermopompe en hauteur signifie aussi qu’il faut réfléchir à son entretien futur.
Un technicien devra éventuellement accéder à l’appareil pour :
- inspecter les connexions;
- vérifier le fonctionnement du ventilateur;
- nettoyer l’échangeur;
- effectuer des mesures électriques;
- intervenir sur le circuit frigorifique;
- diagnostiquer un problème.
Nous évitons donc de considérer l’installation comme terminée simplement parce que l’unité rentre physiquement dans l’espace disponible.
Un emplacement professionnel doit rester exploitable pendant toute la durée de vie de la machine.
Le R-454B change certaines pratiques par rapport aux anciennes thermopompes
La MIDEA35 utilise le R-454B. La brochure mentionne également un système de détection associé aux réfrigérants A2L.
Lorsqu’un propriétaire remplace une ancienne thermopompe, il ne faut donc pas supposer que les méthodes de travail sont identiques à celles d’un système plus ancien.
Il faut respecter :
- le type de réfrigérant;
- les pratiques adaptées aux A2L;
- les diamètres de conduites;
- les limites de longueur;
- la charge frigorifique;
- les procédures de mise sous vide;
- les essais d’étanchéité;
- les exigences électriques du modèle.
Cette évolution du marché CVAC rend le choix d’un installateur expérimenté encore plus important.
Alimentation électrique : elle varie elle aussi selon la capacité
La série MIDEA35 fonctionne en 208/230 V, monophasé, 60 Hz.
Selon la documentation, les versions 9 000 et 12 000 BTU exigent un ampérage minimal admissible de 16 A avec une protection maximale de 20 A. Le 18 000 BTU présente un ampérage minimal admissible de 24,9 A, avec une protection maximale de 25 A.
Nous vérifions donc toujours l’alimentation avant de confirmer une installation.
Le fait qu’une maison possède déjà une thermopompe ne garantit pas que son circuit électrique est compatible avec le nouvel appareil.
La maintenance de l’unité intérieure a aussi été prise en considération
Midea indique que les séries MIDEA35, MIDEA28 et MIDEA25 disposent d’une roue de ventilation amovible afin de faciliter un nettoyage plus approfondi de l’intérieur de l’unité.
Cette caractéristique est intéressante à long terme.
Avec les années, de la poussière peut s’accumuler sur les filtres, l’évaporateur, la turbine et certaines parties du système de drainage.
Une bonne installation CVAC doit donc être pensée pour qu’un entretien de thermopompe reste possible sans devoir démonter des éléments du bâtiment.
Wi-Fi, contrôle du débit d’air et fonctions de confort
La série dispose de nombreuses fonctions de contrôle, dont la commande Wi-Fi, le mode nuit, le mode silencieux, la minuterie, l’oscillation horizontale et verticale et la fonction « Me suivre ».
Midea indique également jusqu’à 100 niveaux de contrôle du volume d’air, permettant une modulation progressive du ventilateur. L’application SmartHome peut servir au contrôle à distance lorsque la configuration correspondante est utilisée.
Pour le propriétaire, ces fonctions rendent l’appareil beaucoup plus adaptable qu’un ancien climatiseur mural fonctionnant seulement selon quelques vitesses fixes.
Subventions : toujours vérifier la combinaison exacte
Les références AHRI de la série MIDEA35 sont clairement indiquées dans la documentation du fabricant.
Cela constitue une information essentielle lorsque le propriétaire souhaite vérifier une possible admissibilité à un programme comme LogisVert.
Nous recommandons toujours de confirmer l’admissibilité avec :
- le numéro exact de l’unité intérieure;
- le numéro de l’unité extérieure;
- le numéro AHRI;
- la capacité installée;
- les critères en vigueur au moment de la demande.
Une gamme peut comporter plusieurs capacités et chaque combinaison possède ses propres caractéristiques. La présence de la certification Cold Climate V6.1 est indiquée pour les trois modèles MIDEA35 présentés dans la brochure.
Ce que cette installation dans le quartier Elgin montre du travail AirGreen
Le point le plus intéressant de cette installation n’est finalement pas seulement la thermopompe.
C’est son intégration au bâtiment.
Nous avions une façade de brique, plusieurs niveaux, différentes fenêtres, des contraintes d’espace au sol et un parcours relativement important entre les zones desservies et le groupe extérieur.
Le résultat visible montre une unité extérieure Midea installée sur support métallique, avec des conduites protégées dans de longues moulures blanches disposées de manière structurée contre la façade.
Ce genre de projet reflète exactement notre approche chez AirGreen.
Pour chaque installation de thermopompe murale, nous cherchons à trouver un équilibre entre :
- rendement;
- fiabilité;
- accessibilité;
- qualité de la finition;
- protection des conduites;
- emplacement du groupe extérieur;
- intégration au bâtiment;
- facilité d’entretien.
Cette méthode s’applique aussi bien à nos projets du quartier Elgin qu’à nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
Une bonne machine peut offrir d’excellentes performances sur papier. Pour qu’elle les conserve pendant des années, elle doit cependant être accompagnée d’une installation adaptée à la réalité du bâtiment.
Dans ce projet, la MIDEA MIDEA35 offre une base technique particulièrement intéressante avec son fonctionnement en chauffage jusqu’à -30 °C, son réfrigérant R-454B, ses rendements élevés, sa technologie à vitesse variable et ses fonctions avancées de contrôle.
Le reste du travail consiste à lui donner les bonnes conditions pour fonctionner correctement.
