Une installation multizone où l’emplacement de chaque tête compte autant que la capacité du système

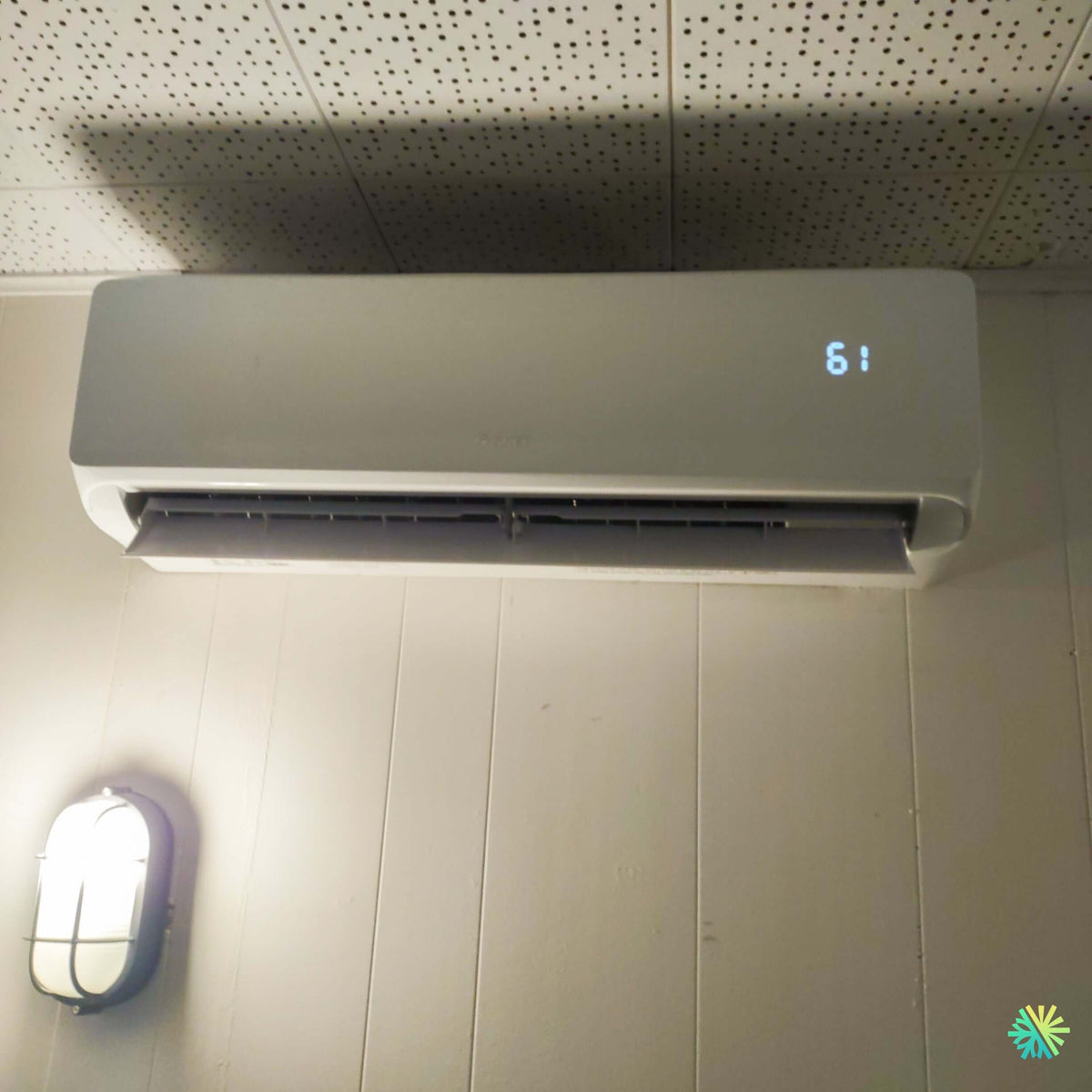

Sur cette installation réalisée à La Présentation, l’une des trois unités intérieures de la thermopompe GREE FREEMATCH R32 devait trouver sa place dans une pièce dont la configuration laissait très peu de marge de manœuvre. La photo prise durant la mise en service montre une tête murale installée très haut sur un mur à panneaux verticaux, immédiatement sous un plafond composé de panneaux acoustiques perforés. Un luminaire mural occupe déjà la partie inférieure gauche de la surface disponible.
Le résultat peut sembler simple : une unité GREE blanche, bien positionnée, avec son volet de soufflage ouvert et son afficheur numérique allumé. Pourtant, cette apparente simplicité repose sur plusieurs décisions techniques. Il fallait préserver la reprise d’air au-dessus de l’appareil, maintenir le soufflage dégagé, éviter le luminaire existant, assurer la pente du drainage et raccorder cette tête aux deux autres zones du système sans créer un parcours de conduites inutilement complexe.
L’afficheur visible sur la photo indique 61. L’image seule ne permet pas de déterminer avec certitude s’il s’agit de la température ambiante affichée, d’une consigne en degrés Fahrenheit ou d’un paramètre temporairement affiché pendant les essais. Ce que nous pouvons constater, en revanche, est que la tête est sous tension et que le volet inférieur est ouvert, ce qui correspond à une étape de fonctionnement ou de vérification après l’installation.
Une tête positionnée sous un plafond acoustique : une contrainte à mesurer précisément
Le plafond visible sur ce chantier n’est pas une simple surface de gypse. Il comporte des panneaux acoustiques perforés qui forment une ligne horizontale particulièrement marquée juste au-dessus de la thermopompe.
Dans cette situation, la hauteur de l’unité intérieure doit être choisie avec précision.
Une tête murale doit conserver suffisamment d’espace au-dessus pour permettre :
- la reprise de l’air ambiant;
- l’ouverture du panneau frontal;
- le retrait et le nettoyage des filtres;
- la circulation normale de l’air vers l’évaporateur;
- un accès raisonnable lors d’un futur entretien CVAC.
Installer la tête le plus haut possible n’est donc pas automatiquement la meilleure solution. Quelques centimètres supplémentaires peuvent améliorer l’apparence, mais s’ils réduisent trop la reprise d’air ou empêchent l’ouverture du panneau, l’installation devient moins pratique et potentiellement moins performante.
Sur ce chantier de La Présentation, nous avons utilisé la bande de mur disponible entre le plafond et les éléments situés plus bas, tout en laissant l’espace nécessaire au fonctionnement de la tête.
Un appareil qui devait aussi composer avec un luminaire existant
À gauche de l’unité se trouve un luminaire mural protégé par une grille. Ce genre d’élément peut paraître secondaire pendant la conception d’une thermopompe, mais il influence directement l’endroit où nous pouvons percer et orienter les conduites.
Nous devons notamment éviter :
- de placer la tête directement au-dessus d’un luminaire produisant beaucoup de chaleur;
- de rendre le luminaire difficile à remplacer;
- de faire passer les conduites dans un secteur où se trouve déjà du câblage électrique;
- de créer une sortie d’air immédiatement bloquée par un équipement existant.
Une bonne installation de climatiseur mural ou de thermopompe commence donc par l’observation de tout ce qui existe déjà dans la pièce : éclairage, prises, interrupteurs, boîtes électriques, moulures, plafonds suspendus, portes, armoires et mobilier.
Le mur disponible peut sembler grand à première vue, alors que la portion réellement utilisable est beaucoup plus petite une fois toutes ces contraintes prises en compte.
Pourquoi une configuration trois têtes convenait à ce type de bâtiment
Une thermopompe trois têtes permet de traiter trois zones indépendantes avec un seul groupe extérieur. Le système FREEMATCH R32 est précisément conçu pour ce genre de configuration.
Dans un bâtiment comportant plusieurs pièces fermées ou des zones dont les besoins sont différents, une seule tête située dans une aire centrale ne distribue pas toujours l’air efficacement. Une porte fermée suffit parfois à isoler presque complètement une pièce.
Avec trois unités intérieures, il devient possible de répartir directement le chauffage et la climatisation là où ils sont nécessaires.
Les trois zones peuvent, par exemple, correspondre à :
- une pièce principale et deux chambres;
- trois bureaux;
- un rez-de-chaussée, un étage et un sous-sol;
- trois sections d’un espace commercial;
- des pièces ayant des expositions solaires différentes;
- des locaux utilisés selon des horaires différents.
Chaque tête peut recevoir sa propre température de consigne. Les occupants ne sont donc pas obligés de maintenir exactement la même température partout.
Les unités partagent cependant le même groupe extérieur. Elles doivent généralement fonctionner dans un mode compatible : on ne demande pas normalement du chauffage à une tête et de la climatisation simultanément à une autre sur ce type de système multizone résidentiel.
Jusqu’à 21 SEER2 et un fonctionnement en chauffage annoncé jusqu’à -30 °C
La documentation technique fournie pour le GREE FREEMATCH R32 annonce une efficacité pouvant atteindre 21 SEER2, 12,5 EER2 et 10 HSPF2. Elle indique également une plage de fonctionnement de -30 °C à 48 °C en climatisation et de -30 °C à 24 °C en chauffage.
Ces caractéristiques sont particulièrement intéressantes dans un climat québécois où le même système peut devoir climatiser pendant une période chaude en juillet et fonctionner comme chauffage plusieurs mois plus tard.
La fiche précise aussi que la gamme comprend :
- l’autodiagnostic;
- un dégivrage intelligent;
- une adaptation automatique de la tension;
- la technologie avancée d’onduleur G10;
- un fonctionnement silencieux;
- jusqu’à sept options différentes d’unités intérieures;
- un capteur de détection de fuite A2L;
- l’alimentation des unités intérieures à partir du groupe extérieur.
La technologie inverter G10 joue un rôle important dans un système trois zones. La demande n’est pas constante : une seule pièce peut nécessiter du chauffage le matin, puis deux ou trois zones peuvent être sollicitées plus tard. Le compresseur adapte son fonctionnement plutôt que de dépendre uniquement de cycles marche-arrêt à pleine capacité.
Quel groupe extérieur choisir pour trois unités intérieures?
La gamme comprend cinq capacités extérieures dans la documentation, mais elles ne peuvent pas toutes recevoir trois têtes.
Le modèle GWHD(18)ND6MO de 18 000 BTU/h est limité à deux unités intérieures. Une configuration trois têtes doit donc utiliser l’un des modèles suivants :
| Modèle GREE FREEMATCH R32 | Têtes raccordables | Climatisation nominale | Chauffage nominal |
|---|---|---|---|
| GWHD(24)ND6MO | 2 à 3 | 24 000 BTU/h | 24 000 BTU/h |
| GWHD(30)ND6MO | 2 à 4 | 28 400 BTU/h | 30 000 BTU/h |
| GWHD(36)ND6MO | 2 à 4 | 36 000 BTU/h | 36 000 BTU/h |
| GWHD(42)ND6MO | 2 à 5 | 42 000 BTU/h | 44 300 BTU/h |
La fiche indique une alimentation de 208/230 V pour chacun de ces appareils.
La photo de la tête intérieure à La Présentation ne permet pas d’identifier avec certitude le groupe extérieur exact utilisé sur ce chantier. Nous évitons donc d’attribuer une capacité précise au projet sans disposer de la plaque signalétique correspondante.
Pourquoi nous ne dimensionnons jamais un système seulement à partir du nombre de pièces
Trois pièces ne signifient pas automatiquement trois têtes de même capacité.
Une petite chambre bien isolée et une grande pièce comportant plusieurs fenêtres peuvent avoir des charges thermiques très différentes. Nous devons évaluer chaque zone séparément.
Parmi les éléments qui influencent notre sélection :
- superficie et volume de la pièce;
- hauteur du plafond;
- niveau d’isolation;
- quantité de surfaces vitrées;
- orientation par rapport au soleil;
- nombre de murs donnant sur l’extérieur;
- étage où se situe la pièce;
- infiltration d’air;
- équipements qui produisent de la chaleur;
- occupation de la pièce;
- température souhaitée;
- probabilité que les trois zones fonctionnent fortement en même temps.
La tête visible sur la photo est installée dans un environnement où l’éclairage et les matériaux intérieurs diffèrent d’une chambre résidentielle classique. Le dimensionnement doit tenir compte de l’usage réel de l’espace plutôt que d’une simple règle basée sur les pieds carrés.
La capacité totale des têtes n’est pas toujours celle du compresseur
C’est un point particulièrement important lors de la comparaison des soumissions pour une thermopompe multizone.
Si trois têtes totalisent, par exemple, 36 000 BTU/h sur leurs plaques, cela ne signifie pas automatiquement que le groupe extérieur fournira 36 000 BTU/h à chacune de leurs demandes simultanées.
Le groupe extérieur possède sa propre capacité nominale et la répartit entre les unités intérieures.
Les fabricants permettent certaines combinaisons où la somme des capacités intérieures dépasse la capacité nominale extérieure, parce que toutes les pièces ne demandent pas nécessairement leur maximum au même moment.
Cette conception doit toutefois respecter les combinaisons approuvées. Ajouter des têtes et additionner leurs BTU sans vérifier les données du fabricant n’est pas une méthode de dimensionnement.
Derrière la tête murale : conduites, drainage, électricité et mise en service des trois zones
Trois têtes signifient trois parcours à organiser correctement
Chaque unité intérieure du système possède son propre raccordement vers le groupe extérieur.
Nous devons prévoir pour chaque zone :
- une conduite frigorifique liquide;
- une conduite frigorifique gaz;
- le câblage approprié;
- la communication avec l’unité extérieure;
- un tuyau de condensat.
La fiche technique du FREEMATCH R32 indique des raccords de 1/4 po côté liquide et de 3/8 po côté gaz. Les longueurs totales maximales varient selon le groupe extérieur et peuvent atteindre 60 m, 80 m ou 100 m pour les modèles pouvant recevoir trois têtes. La différence de hauteur maximale autorisée atteint 15 ou 25 mètres selon le modèle.
Cette souplesse est utile lorsque les trois têtes sont réparties dans différentes sections du bâtiment.
Nous cherchons néanmoins toujours à éviter les détours inutiles. Une longue conduite ajoute du matériel, complique la finition et peut nécessiter une quantité additionnelle de réfrigérant.
La charge de R32 dépend aussi du parcours réel
La documentation fournit une longueur préchargée différente pour chaque unité extérieure et prévoit une charge de réfrigérant supplémentaire lorsque les conduites dépassent cette longueur.
Cette étape ne doit pas être estimée approximativement.
Nous devons connaître :
- la longueur de chaque circuit;
- la longueur totale;
- le modèle du groupe extérieur;
- la quantité de R32 déjà incluse par le fabricant;
- la quantité additionnelle requise selon la documentation.
Une installation peut sembler fonctionner correctement même si sa charge n’est pas optimale. Les conséquences peuvent plutôt apparaître lorsque la température extérieure devient très élevée ou très basse et que le système est fortement sollicité.
Le drainage : invisible sur la photo, indispensable dans l’installation
Sur la photo de La Présentation, aucun tuyau de drainage n’est visible sous la tête. Cela indique simplement que le parcours est dissimulé ou situé hors du cadrage; nous ne pouvons pas déterminer son tracé exact à partir de l’image.
Chaque tête doit pourtant évacuer l’eau produite en climatisation.
L’évaporateur refroidit l’air sous son point de rosée et l’humidité se transforme en condensat. Cette eau tombe dans un bac à l’intérieur de l’appareil puis doit quitter le bâtiment.
Un bon drainage exige :
- une pente continue lorsque l’évacuation fonctionne par gravité;
- aucun écrasement du tuyau;
- des raccordements étanches;
- un point de sortie approprié;
- un test réel avec de l’eau avant de quitter le chantier.
Une contre-pente peut fonctionner apparemment sans problème lors d’une journée sèche puis provoquer une fuite pendant une période très humide.
Pourquoi nous testons chaque tête indépendamment
Une installation trois têtes ne peut pas être validée en mettant seulement le groupe extérieur sous tension.
Chaque circuit doit être testé.
Nous procédons notamment à des vérifications de :
- démarrage de la première zone;
- démarrage de la deuxième;
- démarrage de la troisième;
- fonctionnement de plusieurs unités simultanément;
- mouvement des volets;
- vitesse des ventilateurs;
- température de soufflage;
- communication électronique;
- écoulement des condensats;
- présence de vibrations ou de bruits anormaux.
La tête visible sur la photo est déjà en fonctionnement avec son volet ouvert. L’afficheur éclairé constitue justement un détail caractéristique de cette étape de contrôle.
Une erreur de câblage entre les trois zones peut être difficile à diagnostiquer après coup
Sur un système multizone, chaque ensemble de conduites frigorifiques doit correspondre au bon câblage de communication.
Nous identifions donc les circuits pendant l’installation.
Si la tête A est raccordée frigorifiquement au port A du groupe extérieur, mais que son câblage se retrouve associé au port B, le système peut générer des erreurs ou réagir de manière incohérente.
Cette précaution est encore plus importante lorsque les trois têtes sont éloignées les unes des autres et que les conduites convergent vers le même emplacement extérieur.
Un marquage méthodique au début du chantier évite de devoir retracer chaque ligne après la finition.
Les exigences électriques changent selon le modèle extérieur
Tous les FREEMATCH présentés fonctionnent sur 208/230 V, mais les exigences en courant ne sont pas identiques.
Pour les modèles pouvant alimenter trois têtes, la fiche indique :
- GWHD(24)ND6MO : MCA 19,5 A et protection maximale 25 A;
- GWHD(30)ND6MO : MCA 23 A et protection maximale 35 A;
- GWHD(36)ND6MO : MCA 30 A et protection maximale 45 A;
- GWHD(42)ND6MO : MCA 30 A et protection maximale 45 A.
Ce tableau explique pourquoi nous devons connaître le modèle exact avant de confirmer les exigences du circuit.
Remplacer une ancienne thermopompe ne garantit pas que le disjoncteur et le câblage existants conviennent automatiquement au nouveau système.
Une plage de chauffage jusqu’à -30 °C ne signifie pas une capacité constante
La documentation annonce un fonctionnement en chauffage entre -30 °C et 24 °C.
Cette donnée indique la plage opérationnelle de la plateforme. Elle ne signifie pas que l’appareil conserve nécessairement sa capacité nominale complète à -30 °C.
Pour une résidence à La Présentation, nous devons plutôt vérifier si le système sélectionné répond aux pertes thermiques du bâtiment lorsque les températures chutent fortement.
Cette distinction devient encore plus importante avec trois zones. Si les trois têtes réclament beaucoup de chauffage simultanément, elles doivent partager la capacité réellement disponible du groupe extérieur à cette température.
SEER2, HSPF2 et EER2 : ce que les chiffres permettent de comparer
Le tableau technique indique un SEER2 de 21 et un HSPF2 de 10 pour les modèles présentés. L’EER2 se situe entre 12 et 12,5 selon la capacité.
Le SEER2 sert principalement à comparer le rendement saisonnier en climatisation, tandis que le HSPF2 concerne le chauffage sur une saison.
Ces indices sont utiles lorsque plusieurs propriétaires comparent des modèles à Montréal, Laval, Longueuil, sur la Rive-Nord ou sur la Rive-Sud, mais ils ne remplacent pas un bon dimensionnement.
Une thermopompe très efficace sur papier peut quand même donner un résultat décevant si :
- elle est mal dimensionnée;
- les têtes sont mal placées;
- les conduites sont inadéquates;
- la charge de réfrigérant est incorrecte;
- le débit d’air est bloqué;
- l’entretien est négligé.
Les erreurs à éviter lors d’une installation comme celle de La Présentation
Installer la tête trop près du plafond acoustique
L’espace supérieur doit permettre la reprise d’air et l’accès aux filtres. La recherche d’une finition compacte ne doit pas nuire au fonctionnement.
Ignorer les éléments électriques déjà présents
Le luminaire visible sur le mur rappelle qu’avant de percer, nous devons savoir ce qui peut se trouver derrière la finition.
Choisir trois têtes identiques par automatisme
Chaque zone doit être dimensionnée selon ses besoins réels.
Négliger le drain parce qu’il est caché
Un drain invisible doit être encore plus soigneusement testé, puisqu’il sera plus difficile d’y accéder après la finition.
Oublier la capacité partagée du groupe extérieur
La somme des BTU inscrits sur les têtes n’est pas une garantie de capacité simultanée.
Confondre température minimale de fonctionnement et pleine puissance
Le fait qu’un appareil fonctionne à -30 °C ne signifie pas que ses performances sont identiques à celles obtenues à une température extérieure plus douce.
AHRI, ENERGY STAR et programmes de rabais
La page 2 de la fiche fournit des numéros AHRI distincts pour les systèmes non gainés, gainés et mixtes, et ces références changent selon le groupe extérieur.
Cette information est importante lorsqu’une installation est utilisée pour une demande de subvention ou de rabais.
Il faut vérifier la combinaison réelle, et non seulement la marque ou le nom FREEMATCH R32.
La documentation présente également le système comme admissible à des rabais locaux. Les critères et montants applicables doivent toutefois être confirmés selon le programme en vigueur, le modèle extérieur, les unités intérieures, la combinaison AHRI, le type de bâtiment et la date des travaux.
Garantie : pourquoi l’enregistrement de l’équipement est important
La fiche indique une garantie standard de 10 ans, accompagnée d’une possibilité de prolongation supplémentaire de deux ans avec Wolseley lorsque les conditions d’enregistrement et/ou de preuve d’installation sont respectées.
Après l’installation, nous recommandons de conserver :
- la facture détaillée;
- le modèle du groupe extérieur;
- les modèles des trois têtes;
- les numéros de série;
- le numéro AHRI applicable;
- les photographies des plaques signalétiques;
- la confirmation d’enregistrement;
- les documents relatifs à une éventuelle demande de rabais.
Ces informations sont beaucoup plus simples à archiver le jour de l’installation qu’à retrouver plusieurs années plus tard.
L’entretien d’une tête installée très haut
Le positionnement en hauteur libère la pièce et améliore généralement la distribution de l’air, mais les filtres doivent rester accessibles.
Le nettoyage courant comprend notamment :
- le retrait et le nettoyage des filtres;
- l’inspection de la prise d’air;
- le contrôle du volet;
- la surveillance des bruits;
- la vérification de l’évacuation des condensats.
Avec trois unités intérieures, cette routine doit être répétée dans chacune des zones.
Une tête installée dans une pièce plus poussiéreuse peut nécessiter davantage d’attention qu’une unité située dans une chambre. Il ne faut donc pas nécessairement appliquer exactement le même intervalle de nettoyage aux trois appareils.
Une installation AirGreen adaptée à la réalité du bâtiment à La Présentation
Cette installation d’une thermopompe 3 têtes GREE FREEMATCH R32 à La Présentation montre bien que les détails les plus importants ne sont pas toujours ceux qui apparaissent sur une fiche technique.
La tête visible sur la photo devait être intégrée :
- sous un plafond acoustique perforé;
- dans une zone haute et relativement étroite;
- au-dessus d’un mur déjà occupé par un luminaire;
- avec un accès suffisant pour les filtres;
- sans bloquer le mouvement du volet;
- tout en restant reliée correctement aux deux autres unités du système.
Le travail technique se poursuit derrière la finition : sélection de la combinaison multizone, calcul des longueurs frigorifiques, drainage, identification des circuits, mise sous vide, vérification du R32, raccordements électriques et essais des trois zones.
Chez AirGreen, c’est précisément cette combinaison de détails qui guide nos projets de thermopompes et d’installation CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord, la Rive-Sud et ailleurs en Montérégie. Un système performant ne commence pas au moment où l’on appuie sur la télécommande. Il commence par le choix de l’équipement, puis par une installation adaptée à la géométrie et à l’utilisation réelle de chaque espace.
Sur ce chantier de La Présentation, le résultat est une tête intérieure compacte, discrètement placée dans la partie supérieure du mur et intégrée à une thermopompe multizone GREE FREEMATCH R32 à trois têtes conçue pour offrir un contrôle plus précis du confort dans plusieurs secteurs du bâtiment.
