Installation d’une thermopompe murale MIDEA MIDEA35 dans le quartier Hinchinbrooke

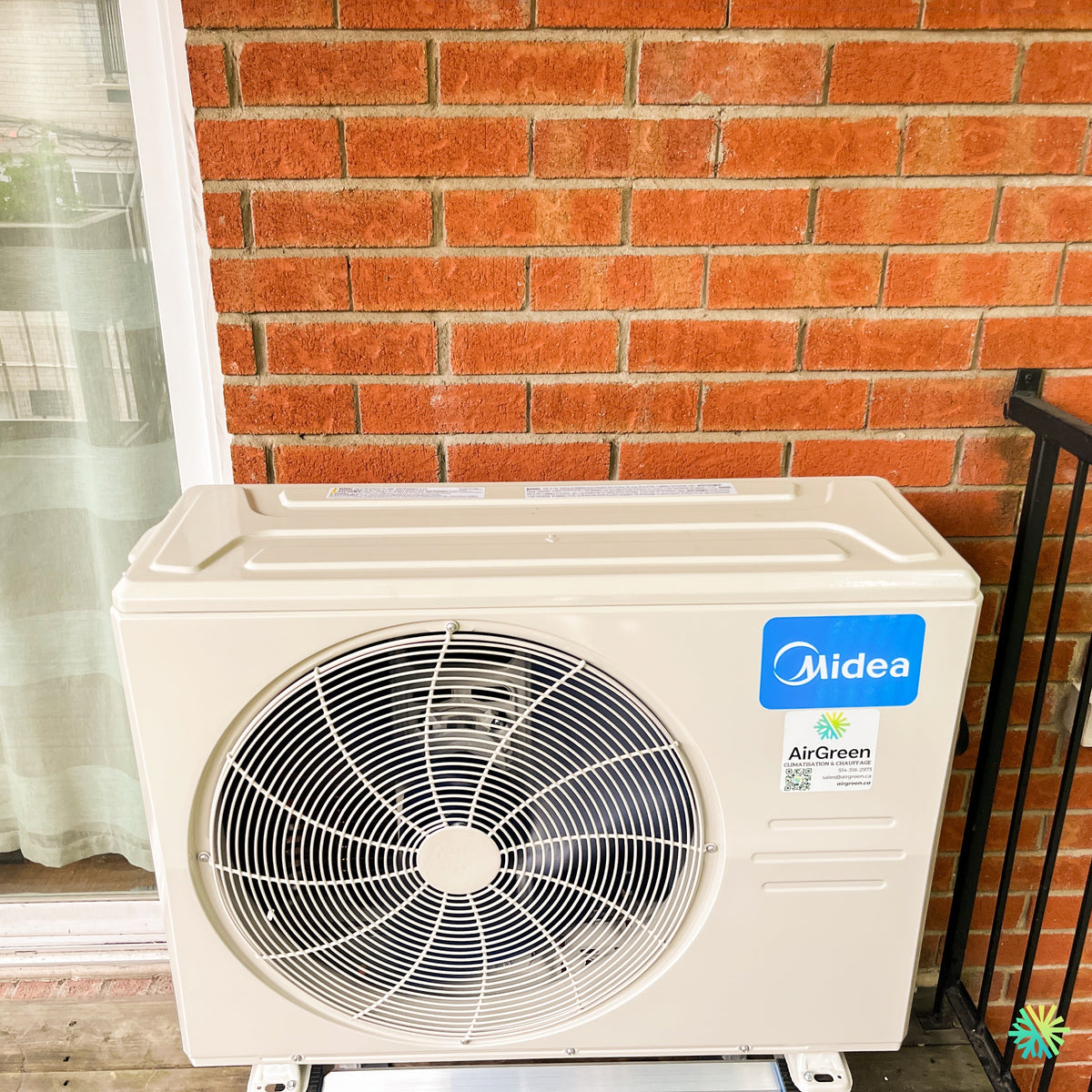

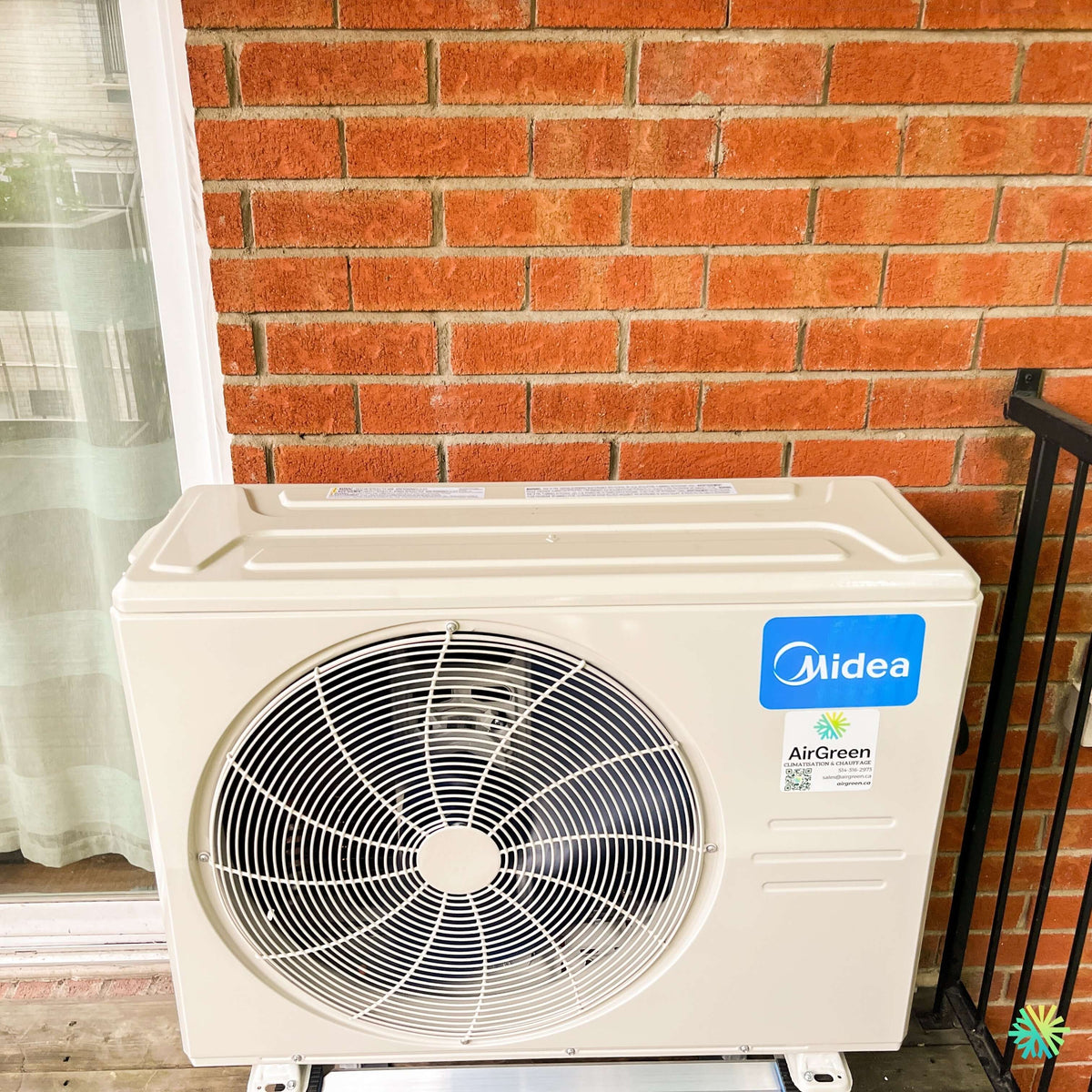

Une MIDEA35 installée sur un balcon : une configuration compacte adaptée à une propriété du quartier Hinchinbrooke

Cette installation de thermopompe murale MIDEA MIDEA35 dans le quartier Hinchinbrooke met en valeur un aspect essentiel d’un projet CVAC résidentiel : le positionnement de l’unité extérieure. Sur la photo de notre installation terminée, l’appareil Midea prend place sur un balcon, entre une porte vitrée, une façade de brique et un garde-corps métallique.

L’espace disponible n’était donc pas illimité. Il fallait trouver une configuration permettant de conserver une circulation d’air adéquate autour de la thermopompe, de maintenir l’accès à la porte et au balcon, tout en prévoyant l’entretien futur de l’équipement.

Nous avons installé l’unité extérieure sur un support métallique qui la maintient au-dessus de la surface du balcon. Ce détail est particulièrement important pour une thermopompe qui sera utilisée en chauffage pendant l’hiver. Lorsque l’appareil effectue ses cycles de dégivrage, de l’eau est produite et doit pouvoir s’évacuer correctement sous l’unité.

Sur la façade de la thermopompe, on distingue clairement le logo Midea, ainsi que l’identification AirGreen. Mais au-delà de l’apparence finale, cette photo représente surtout tout le travail de préparation nécessaire pour réussir une installation CVAC dans le quartier Hinchinbrooke lorsque l’espace extérieur est limité.

Le choix de l’emplacement extérieur n’est jamais laissé au hasard

Il peut être tentant de considérer qu’une unité extérieure peut être placée dans n’importe quel espace suffisamment grand pour la recevoir. En pratique, nous devons tenir compte de plusieurs facteurs en même temps.

Pour cette installation à Hinchinbrooke, nous devions notamment considérer :

• le dégagement autour de l’unité;
• la présence du mur de brique;
• la proximité de la porte vitrée;
• le garde-corps;
• la circulation normale sur le balcon;
• la direction du soufflage de l’unité extérieure;
• la possibilité d’effectuer un entretien ou une réparation;
• le trajet des conduites frigorifiques;
• l’évacuation de l’eau produite en dégivrage;
• la stabilité mécanique de l’ensemble.

Le but n’est donc pas simplement de faire entrer la thermopompe dans l’espace disponible. Nous voulons qu’elle puisse fonctionner correctement dans cet espace pendant plusieurs années.

Pourquoi installer l’unité extérieure sur un support?

La photo montre clairement que l’unité ne repose pas directement sur le plancher du balcon.

Cette installation sur support permet de créer un dégagement sous l’appareil. Pour une thermopompe utilisée durant l’hiver à Hinchinbrooke, cet espace est particulièrement utile lors des cycles de dégivrage.

Lorsque la température extérieure descend, du givre peut se former sur l’échangeur extérieur. Le système doit périodiquement éliminer ce givre. L’eau ainsi produite doit pouvoir quitter l’appareil sans s’accumuler directement sous sa base.

Un support bien choisi contribue également à :

• stabiliser l’unité;
• maintenir une séparation avec l’eau présente sur le balcon;
• faciliter le drainage;
• limiter certaines vibrations;
• rendre la partie inférieure plus accessible;
• éviter qu’une accumulation autour de la base nuise à l’appareil.

Pour nous, cette partie de l’installation fait pleinement partie de la performance du système.

Une façade de brique qui demande une installation méthodique

Le mur de brique derrière la MIDEA35 constitue une autre caractéristique importante de ce projet.

Lorsqu’une thermopompe murale est installée dans une propriété comportant une façade en maçonnerie, nous devons prévoir précisément le passage entre l’unité intérieure et l’unité extérieure.

Les conduites de réfrigérant, le câblage et l’évacuation des condensats doivent être acheminés avec le moins de détours inutiles possible, tout en respectant la structure et la finition du bâtiment.

La conception sans conduits de Midea facilite justement ce type de projet. Selon la documentation du fabricant, l’unité intérieure est reliée à l’unité extérieure par un passage mural relativement compact, évitant ainsi l’installation d’un réseau complet de conduits de ventilation.

Dans une propriété existante du quartier Hinchinbrooke, cette flexibilité peut permettre de moderniser le chauffage et la climatisation sans entreprendre des rénovations intérieures majeures.

La circulation d’air autour de l’unité extérieure

La grande grille circulaire visible à l’avant de la thermopompe n’est évidemment pas décorative. Elle permet au ventilateur de déplacer un volume important d’air à travers l’échangeur extérieur.

Il est donc essentiel que cet air puisse quitter l’appareil librement.

Dans un espace comme celui-ci, avec un garde-corps et un mur à proximité, nous devons éviter une configuration où l’air expulsé serait immédiatement redirigé vers l’unité. Une recirculation excessive peut réduire la capacité du système à transférer efficacement la chaleur.

Après l’installation, nous recommandons également au propriétaire de conserver l’espace devant la machine aussi dégagé que possible.

Il est préférable d’éviter d’y placer :

• du mobilier de balcon;
• de gros contenants;
• des bacs de rangement;
• des panneaux décoratifs fermés;
• des plantes très denses;
• des objets susceptibles d’être déplacés contre la grille.

L’unité extérieure a besoin d’espace pour travailler.

Une conception à décharge latérale adaptée aux espaces restreints

Midea présente ses unités extérieures à décharge latérale comme des équipements compacts pouvant être intégrés notamment sur des patios, terrasses, toits et balcons.

C’est précisément l’un des intérêts de cette configuration pour une installation comme celle de Hinchinbrooke.

Une unité plus volumineuse ou présentant une géométrie différente pourrait réduire considérablement l’espace utilisable sur le balcon. Ici, la forme relativement mince de l’équipement facilite son intégration près de la façade tout en laissant le reste de la zone accessible.

Pourquoi la MIDEA35 constitue une thermopompe particulièrement intéressante pour Hinchinbrooke

Chauffage jusqu’à -30 °C

La MIDEA35 est présentée dans la documentation Midea comme une série murale haut de gamme de type thermopompe extrême.

Elle utilise le réfrigérant R-454B et est identifiée Cold Climate V6.1.

Les trois capacités de la série présentées dans la brochure sont conçues pour fonctionner en chauffage jusqu’à une température extérieure de -30 °C. La plage annoncée en climatisation s’étend quant à elle jusqu’à 50 °C.

Pour une installation dans le quartier Hinchinbrooke, il s’agit d’un élément beaucoup plus pertinent qu’une simple cote de climatisation.

Une thermopompe au Québec doit pouvoir être évaluée selon ses performances au mois de janvier aussi bien qu’au mois de juillet.

Trois capacités disponibles dans la série MIDEA35

La plaque signalétique de l’unité photographiée n’est pas suffisamment lisible pour identifier avec certitude la capacité exacte installée. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à ce projet.

La gamme MIDEA35 présentée par le fabricant comprend :

• 9 000 BTU/h en climatisation;
• 12 000 BTU/h en climatisation;
• 18 000 BTU/h en climatisation.

Les unités intérieures correspondantes sont les MSESU-H09B-2A, MSESU-H12B-2A et MSESU-H18B-2A. Les unités extérieures sont respectivement les MO1SS-H09B-2A, MO1SS-H12B-2A et MO1SS-H18B-2A.

Les numéros AHRI associés sont 215471386, 215471387 et 215471388.

Cette distinction est importante parce que le rendement énergétique, les dimensions de l’appareil et les exigences d’installation changent selon la capacité.

Jusqu’à 33,3 SEER2

La série peut atteindre une cote particulièrement élevée de 33,3 SEER2, mais ce rendement maximal concerne la version de 9 000 BTU.

Les valeurs indiquées dans la fiche Midea sont :

• 9 000 BTU : 33,3 SEER2;
• 12 000 BTU : 29,4 SEER2;
• 18 000 BTU : 25,6 SEER2.

Pour le chauffage, les valeurs HSPF2 IV sont respectivement de 22,0, 14,5 et 16,2.

Voilà pourquoi nous faisons toujours la différence entre les performances annoncées pour une série et celles de la combinaison précise installée chez le client.

Ce que la MIDEA35 fournit à -15 °C

Une donnée particulièrement intéressante pour un propriétaire de Hinchinbrooke concerne la capacité de chauffage lorsque la température extérieure atteint -15 °C.

La documentation Midea indique :

MIDEA35 9 000 BTU

13 500 BTU/h de capacité nominale de chauffage à -15 °C, avec un COP de 3,60.

MIDEA35 12 000 BTU

13 500 BTU/h à -15 °C, également avec un COP de 3,60.

MIDEA35 18 000 BTU

22 600 BTU/h à -15 °C, avec un COP annoncé de 4,40.

Pour nous, ce type de donnée est beaucoup plus utile pour évaluer une thermopompe destinée à chauffer réellement une résidence durant l’hiver.

Le compresseur à vitesse variable améliore la stabilité du confort

La technologie à vitesse variable permet à la MIDEA35 de modifier son fonctionnement selon la demande de chauffage ou de climatisation.

Plutôt que d’alterner constamment entre pleine capacité et arrêt complet, le compresseur peut fonctionner à un régime réduit lorsque les besoins de la pièce diminuent.

Midea indique que cette technologie vise à limiter les variations de température et à offrir un fonctionnement plus stable qu’un système conventionnel marche-arrêt.

Cette caractéristique renforce l’importance d’un bon dimensionnement.

Installer systématiquement la plus grosse thermopompe possible n’est pas notre approche. Nous voulons sélectionner une capacité adaptée à la charge thermique du bâtiment pour permettre au système de profiter pleinement de sa modulation.

Les dimensions de l’unité extérieure influencent directement le projet

Sur un balcon comme celui-ci, chaque pouce peut compter.

Les versions MIDEA35 de 9 000 et 12 000 BTU ont des dimensions extérieures d’environ :

35,04 po de largeur × 13,46 po de profondeur × 26,50 po de hauteur.

La version de 18 000 BTU est plus grande :

37,24 po × 16,14 po × 31,89 po.

La différence peut sembler relativement petite sur papier, mais dans un espace limité par une porte et un garde-corps, elle peut déterminer le meilleur emplacement disponible.

Nous confirmons donc toujours le modèle avant de finaliser la disposition extérieure.

Le diamètre des conduites n’est pas identique pour toutes les MIDEA35

Un autre détail technique important concerne les conduites frigorifiques.

Pour les versions de 9 000 et 12 000 BTU, Midea spécifie des conduites liquide/gaz de 1/4 po et 3/8 po.

Pour la version de 18 000 BTU, les diamètres passent à 3/8 po et 5/8 po.

Les longueurs maximales annoncées sont de 82 pi pour les modèles 9 000 et 12 000 BTU et de 164 pi pour le 18 000 BTU.

Cette différence devient particulièrement importante lorsqu’il s’agit de remplacer une ancienne thermopompe dans une propriété de Hinchinbrooke.

La présence de conduites existantes ne signifie pas automatiquement qu’elles sont compatibles avec le nouvel appareil.

Une alimentation électrique adaptée au modèle installé

Les trois MIDEA35 utilisent une alimentation de 208/230 V, monophasée, 60 Hz.

L’ampérage minimal admissible indiqué par Midea pour l’unité extérieure est de :

• 16 A pour le modèle de 9 000 BTU;
• 16 A pour celui de 12 000 BTU;
• 24,9 A pour celui de 18 000 BTU.

Les protections maximales indiquées sont respectivement de 20 A, 20 A et 25 A.

Une installation de thermopompe à Hinchinbrooke doit donc inclure une vérification électrique sérieuse avant la mise en service.

Le bruit extérieur : particulièrement important près d’une porte ou d’un balcon

Dans ce projet, l’unité extérieure se trouve directement à proximité d’une porte vitrée.

Le niveau sonore mérite donc une attention particulière.

Midea indique un niveau sonore extérieur maximal en vitesse élevée de 57 dB(A) pour les modèles de 9 000 et 12 000 BTU, et de 61,5 dB(A) pour la version 18 000 BTU.

La qualité du support influence elle aussi le confort. Une unité solidement installée et correctement mise à niveau aide à limiter les vibrations inutiles transmises à la structure du balcon.

Une unité intérieure conçue pour fonctionner discrètement

À l’intérieur, les MIDEA35 peuvent atteindre des niveaux sonores particulièrement faibles.

La documentation mentionne jusqu’à 19 dB(A) en mode silencieux pour les modèles de 9 000 et 12 000 BTU et jusqu’à 16 dB(A) pour la version 18 000 BTU.

La série offre également jusqu’à 100 niveaux de réglage du débit d’air, permettant d’ajuster progressivement le ventilateur intérieur. Le contrôle SmartHome et le Wi-Fi sont aussi proposés selon la configuration.

Des fonctions pratiques pour une utilisation quotidienne

La MIDEA35 propose notamment :

• le mode ÉCO;
• le mode nuit;
• le mode silencieux;
• la minuterie;
• la fonction « Follow Me »;
• l’oscillation horizontale;
• l’oscillation verticale;
• le chauffage à 8 °C;
• le nettoyage automatique;
• le contrôle de l’humidité;
• différents niveaux de ventilation.

Le mode « Follow Me » permet notamment d’utiliser le capteur de température intégré à la télécommande afin que l’unité puisse ajuster plus précisément le confort en fonction de la température mesurée près de l’utilisateur.

Une conception qui facilite aussi l’entretien

Midea indique que la roue de ventilation intérieure peut être retirée afin de faciliter un nettoyage en profondeur de l’unité.

C’est un avantage pratique.

Une thermopompe utilisée en chauffage et en climatisation fait circuler beaucoup d’air au cours d’une année. Même avec des filtres entretenus régulièrement, de la poussière peut progressivement s’accumuler sur certaines composantes internes.

Nous recommandons donc de considérer l’entretien CVAC dès le choix et l’installation de l’équipement, et non seulement lorsque le système commence à présenter un problème.

L’admissibilité aux subventions doit être vérifiée avec le numéro AHRI exact

Les trois configurations MIDEA35 présentées dans la documentation possèdent des références AHRI distinctes :

• 215471386;
• 215471387;
• 215471388.

Lorsqu’un propriétaire du quartier Hinchinbrooke souhaite vérifier une aide financière disponible pour son projet, nous utilisons la combinaison exacte installée.

Le montant potentiel ne devrait jamais être déterminé uniquement à partir du nom « MIDEA35 ». Il faut vérifier la capacité, les modèles intérieur et extérieur, le numéro AHRI ainsi que les modalités du programme applicables au moment de l’installation.

La garantie résidentielle annoncée par Midea

La brochure Midea fournie indique une garantie résidentielle limitée de 12 ans sur le compresseur, 12 ans sur les pièces et 10 ans sur la main-d’œuvre. Les conditions d’application et d’enregistrement doivent être vérifiées pour l’équipement concerné.

Nous recommandons donc de conserver les documents relatifs à l’installation ainsi que les numéros de modèle et de série de chaque unité.

Ce que nous vérifions avant de terminer une installation à Hinchinbrooke

Une fois la MIDEA35 raccordée, notre travail ne consiste pas simplement à mettre l’appareil sous tension et à constater que le ventilateur tourne.

Nous vérifions notamment :

1. la stabilité de l’unité extérieure sur son support;
2. la circulation d’air autour de l’appareil;
3. le fonctionnement des unités intérieure et extérieure;
4. les raccordements frigorifiques;
5. le drainage des condensats et de l’eau de dégivrage;
6. les connexions électriques;
7. la communication entre les deux unités;
8. l’absence de bruit ou de vibration anormale;
9. le fonctionnement en chauffage et en climatisation;
10. l’accessibilité de l’équipement pour l’entretien futur.

Cette dernière étape est essentielle pour transformer une installation physiquement terminée en système CVAC réellement prêt à être utilisé.

Ce projet à Hinchinbrooke montre pourquoi les détails d’installation comptent autant que le choix de la thermopompe

Sur la photo finale, le résultat paraît simple : une unité extérieure Midea installée proprement devant une façade de brique.

En réalité, plusieurs contraintes ont dû être prises en compte : le balcon, la porte vitrée, le garde-corps, la hauteur de l’appareil, le support métallique, la circulation de l’air, les vibrations et l’évacuation de l’eau en hiver.

C’est précisément ce genre de situation qui démontre l’importance d’une installation professionnelle de thermopompe murale à Hinchinbrooke.

Une MIDEA35 peut offrir d’excellentes performances sur papier, notamment un fonctionnement jusqu’à -30 °C, des rendements pouvant atteindre 33,3 SEER2, une technologie à vitesse variable et un fonctionnement intérieur très silencieux. Mais toutes ces caractéristiques doivent être accompagnées d’une installation qui respecte les besoins réels de l’équipement.

Chez AirGreen, notre approche consiste à regarder le bâtiment avant de regarder uniquement la boîte de la thermopompe.

Nous analysons l’emplacement, les contraintes physiques, la capacité requise, les conduites, l’électricité, le drainage, le bruit et l’entretien futur.

Cette installation de MIDEA35 dans le quartier Hinchinbrooke en est un exemple concret : une configuration extérieure compacte, intégrée à un balcon existant, avec l’équipement surélevé et positionné pour conserver un espace de fonctionnement adéquat.
