Une unité extérieure surélevée et précisément intégrée dans un espace restreint
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat réalisée par notre équipe AirGreen à Rosemont–La Petite-Patrie illustre une réalité fréquente dans les quartiers centraux de Montréal : l’espace disponible pour l’unité extérieure est souvent limité par l’architecture du bâtiment, les fenêtres, les murs adjacents et les zones de circulation.
Sur ce chantier, nous devions placer le groupe extérieur dans une section étroite située directement sous une fenêtre, entre un mur de brique et un revêtement extérieur en crépi. Une installation improvisée au sol aurait exposé l’appareil à l’eau, aux débris et aux accumulations hivernales, tout en laissant moins d’espace pour le drainage. Nous avons donc conçu une implantation sur un support métallique surélevé, stable et adapté aux dimensions réelles de l’emplacement.

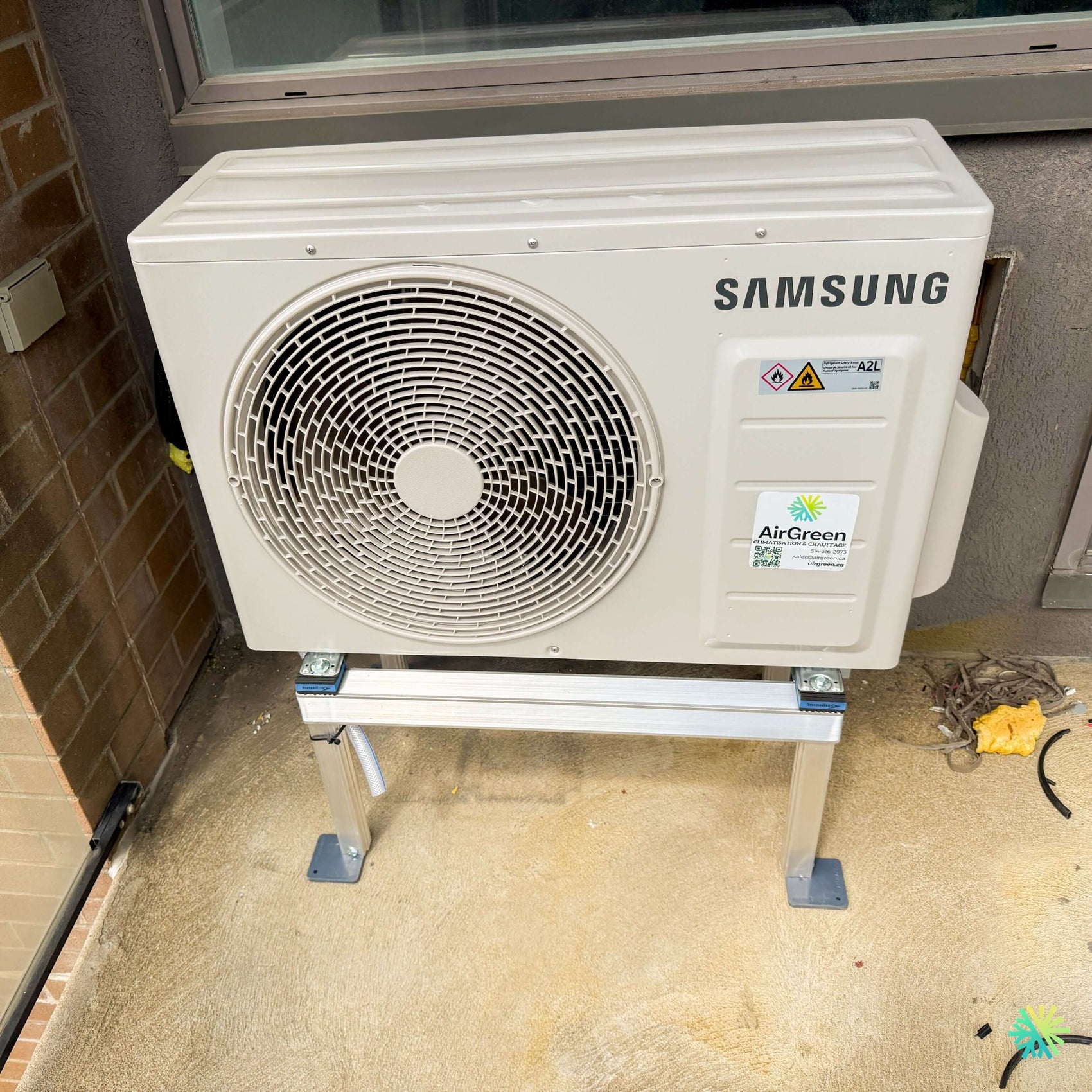

La photographie montre plusieurs détails importants de notre travail :
- l’unité extérieure Samsung est élevée au-dessus de la dalle;
- le support repose sur quatre pieds munis de plaques de base;
- des isolateurs antivibratoires sont placés sous les points d’appui de l’appareil;
- le ventilateur demeure complètement dégagé vers l’avant;
- les conduites frigorifiques arrivent discrètement par le côté droit;
- le groupe extérieur est centré sur sa traverse de support;
- l’accès au panneau de service demeure possible;
- l’eau peut s’écouler sous l’appareil sans rester emprisonnée contre sa base.
Cette configuration compacte nous a permis de conserver une installation ordonnée sans sacrifier les éléments essentiels à la performance : circulation d’air, stabilité, drainage, accessibilité et réduction des vibrations.
Pourquoi une thermopompe Samsung WindFree™ MaxHeat convenait à cette résidence
Pour ce projet dans Rosemont–La Petite-Patrie, nous avons installé une Samsung WindFree™ MaxHeat de 12 000 BTU. Cette capacité est souvent adaptée à une aire de vie, un étage ouvert ou une portion bien définie d’un logement, mais elle ne doit jamais être sélectionnée uniquement selon une règle approximative basée sur les pieds carrés.
Avant de recommander un appareil, nous évaluons notamment :
- la superficie réellement desservie;
- la configuration des pièces;
- la qualité de l’isolation;
- l’âge des portes et fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- les infiltrations d’air;
- l’emplacement possible de l’unité intérieure;
- la circulation naturelle de l’air;
- les besoins en chauffage hivernal;
- la présence de plinthes électriques ou d’un autre système d’appoint.
Dans les bâtiments de Rosemont–La Petite-Patrie, les configurations varient considérablement. Certains logements occupent un étage complet d’un duplex ou d’un triplex, tandis que d’autres comprennent plusieurs petites pièces reliées par un corridor. Une thermopompe murale peut être très efficace, mais son rendement perçu dépend aussi de la capacité de l’air à circuler vers les zones adjacentes.
La série Samsung WindFree™ MaxHeat est conçue pour offrir de la climatisation en été et du chauffage à basse température. Pour la combinaison de 12 000 BTU couramment offerte, le rendement peut atteindre environ 24 SEER2, avec une capacité de chauffage maintenue jusqu’à des températures extérieures très froides et un fonctionnement possible jusqu’à environ -30 °C, selon la combinaison exacte des unités intérieure et extérieure.
La référence AHRI associée à la combinaison doit toujours être vérifiée avant l’achat et avant toute demande d’aide financière. Pour certaines combinaisons Samsung WindFree™ MaxHeat de 12 000 BTU, la référence connue est AHRI 215399291. Nous confirmons néanmoins les numéros exacts inscrits sur les plaques signalétiques au moment de préparer le dossier du client.
La technologie WindFree™ : réduire la sensation de courant d’air
La fonction WindFree™ représente l’une des particularités les plus appréciées de cette gamme Samsung.
Une thermopompe murale conventionnelle projette l’air par un volet situé sous l’unité intérieure. Ce mode demeure utile lorsqu’il faut refroidir rapidement une pièce. Lorsque la température demandée est atteinte, le mode WindFree™ peut ensuite distribuer l’air à travers de nombreuses micro-ouvertures sur la façade de l’appareil.
Le résultat est une diffusion plus douce, particulièrement intéressante lorsque l’unité intérieure se trouve :
- près d’un canapé;
- face à une table;
- dans une chambre;
- près d’un poste de travail;
- dans une pièce où les occupants sont sensibles aux courants d’air;
- dans une aire de vie utilisée pendant de longues périodes.
Cette technologie ne remplace pas un bon positionnement. Même avec le mode WindFree™, l’unité intérieure doit être installée à un endroit favorisant la circulation de l’air et permettant l’accès aux filtres.
Un système inverter adapté aux besoins variables du logement
La Samsung WindFree™ MaxHeat utilise un compresseur à technologie inverter. Au lieu de fonctionner constamment à pleine puissance puis de s’arrêter complètement, le système module sa production selon la température de la pièce.
Lorsque l’écart entre la température ambiante et la consigne est important, la thermopompe augmente son fonctionnement. À mesure que la température se stabilise, elle réduit sa puissance afin de maintenir le confort avec moins de variations.
Cette modulation contribue à :
- limiter les cycles courts;
- réduire les variations de température;
- améliorer le confort sonore;
- soutenir une consommation plus stable;
- offrir une meilleure efficacité à charge partielle;
- maintenir plus régulièrement la température demandée.
Pour que cette modulation soit réellement avantageuse, le dimensionnement doit être cohérent avec les besoins du bâtiment. Un appareil surdimensionné peut atteindre trop rapidement sa consigne, tandis qu’un appareil trop petit risque de fonctionner continuellement pendant les journées les plus froides ou les plus chaudes.
Le choix d’un support métallique plutôt qu’une installation directe au sol
Le support visible sur la photographie n’est pas un simple accessoire esthétique. Il constitue une partie importante de cette installation CVAC à Montréal.
Le groupe extérieur produit de l’eau lorsqu’il effectue ses cycles de dégivrage en mode chauffage. Cette eau doit pouvoir tomber et s’évacuer sans former une importante masse de glace directement sous la base de l’appareil.
Une installation au niveau du sol aurait réduit le dégagement sous la thermopompe. Elle aurait également exposé l’échangeur et la base du cabinet à davantage de saletés, d’éclaboussures et d’accumulations.
La structure surélevée offre plusieurs avantages :
- elle éloigne l’appareil de l’eau accumulée;
- elle facilite l’écoulement pendant les dégivrages;
- elle réduit l’exposition aux débris;
- elle simplifie l’inspection sous l’unité;
- elle améliore l’accès pour certains travaux d’entretien;
- elle contribue à protéger le groupe extérieur pendant l’hiver;
- elle limite les risques d’obstruction autour de la base.
Nous avons ajusté la hauteur du support en fonction de l’espace sous la fenêtre. L’appareil devait être suffisamment élevé pour le drainage, mais sans empiéter sur l’ouverture ni se rapprocher excessivement du rebord inférieur de la fenêtre.
Des supports antivibratoires visibles sous l’appareil
Entre les pieds de l’unité Samsung et la traverse métallique, nous avons installé des isolateurs antivibratoires.
Ces petites composantes contribuent à réduire la transmission mécanique entre le compresseur, le cabinet extérieur et la structure de support. Cette précaution est particulièrement pertinente dans un secteur dense comme Rosemont–La Petite-Patrie, où les unités peuvent se trouver près des chambres, des logements voisins ou des surfaces capables de transmettre une vibration.
L’efficacité antivibratoire dépend toutefois de l’ensemble de l’installation. Nous vérifions également :
- que la structure est parfaitement stable;
- que les boulons sont correctement serrés;
- que l’unité repose de niveau;
- que les conduites ne touchent pas une surface de façon rigide;
- qu’aucune pièce métallique libre ne peut vibrer;
- que les ancrages au sol ne permettent pas de mouvement;
- que le support est dimensionné pour le poids de l’appareil.
Une thermopompe moderne peut être silencieuse, mais une installation mal stabilisée peut transformer une vibration légère en résonance perceptible à l’intérieur du bâtiment.
Une implantation entre la brique, le crépi et la fenêtre
L’emplacement disponible demandait une prise de mesures rigoureuse. L’unité extérieure se trouve entre deux surfaces distinctes : un mur de brique à gauche et une paroi en crépi à droite, avec une fenêtre directement au-dessus.
Nous devions maintenir suffisamment d’espace pour :
- l’aspiration de l’air par l’échangeur;
- le rejet de l’air par le ventilateur;
- le retrait éventuel du panneau de service;
- l’accès aux raccordements frigorifiques;
- le nettoyage du serpentin;
- l’inspection électrique;
- la circulation de l’eau de dégivrage.
Le ventilateur est orienté vers une zone ouverte. C’est un point essentiel. Une unité extérieure ne doit pas souffler directement contre une clôture, un écran d’intimité, un meuble ou un mur placé trop près.
Lorsque l’air rejeté revient immédiatement vers le serpentin, il peut se produire une recirculation. En été, l’appareil réaspire alors de l’air déjà réchauffé. En hiver, il peut reprendre de l’air plus froid produit par son propre échange thermique. Dans les deux cas, la performance peut diminuer.
Une finition frigorifique regroupée près du bâtiment
Sur le côté droit de l’unité, les conduites frigorifiques sont regroupées près de la paroi. Cette disposition réduit leur exposition et conserve une apparence ordonnée.
Une installation de qualité comprend plusieurs éléments moins visibles que l’appareil lui-même :
- les conduites de cuivre correctement dimensionnées;
- l’isolant frigorifique continu;
- le câble de communication;
- l’alimentation électrique conforme;
- la protection du passage mural;
- le scellement contre l’eau et l’air;
- la fixation des conduites;
- le drainage de l’unité intérieure.
Nous nous assurons que les conduites ne forcent pas sur les valves du groupe extérieur. Une tension mécanique constante peut fragiliser les raccords et favoriser une fuite au fil du temps.
Le test d’étanchéité avant la mise en service
Une fois les raccordements réalisés, nous vérifions l’étanchéité du circuit. Les raccords évasés doivent être préparés proprement et serrés au couple approprié.
Un serrage insuffisant peut provoquer une fuite. Un serrage excessif peut endommager l’évasement ou fragiliser le cuivre. La précision de cette étape influence directement la fiabilité de la thermopompe.
La mise sous vide du circuit frigorifique
Avant de libérer le réfrigérant dans les conduites, nous réalisons une mise sous vide afin de retirer l’air et l’humidité.
L’humidité laissée dans un circuit frigorifique peut entraîner :
- une contamination de l’huile;
- une réaction chimique indésirable;
- des pressions instables;
- une perte de rendement;
- une usure prématurée du compresseur;
- des problèmes intermittents difficiles à diagnostiquer.
Cette opération ne se voit pas sur la photographie finale, mais elle compte parmi les étapes les plus importantes d’une installation de thermopompe murale.
La présence de l’étiquette A2L sur l’unité extérieure
Une étiquette de sécurité A2L est visible sur le cabinet de la thermopompe. Elle indique que l’équipement utilise un réfrigérant classé légèrement inflammable selon les normes applicables.
Cette évolution technologique entraîne des exigences précises pour le transport, l’installation, la manipulation et le service. Les techniciens doivent utiliser les méthodes et les outils adaptés au réfrigérant concerné, respecter les procédures du fabricant et éviter toute source d’ignition lors d’une intervention sur le circuit.
Pour le propriétaire, cette classification ne signifie pas que l’appareil est dangereux lorsqu’il est installé correctement. Elle signifie plutôt que l’installation et l’entretien doivent être confiés à une équipe qualifiée qui comprend les particularités des réfrigérants A2L.
Les décisions techniques qui rendent cette installation durable
Prévoir l’hiver montréalais dès le jour de l’installation
Une thermopompe installée à Rosemont–La Petite-Patrie doit fonctionner dans des conditions très différentes au fil de l’année : chaleur estivale, humidité, pluie, gel, neige et variations rapides de température.
En chauffage, le serpentin extérieur devient froid et peut accumuler du givre. Le système lance alors un cycle de dégivrage. La glace fond et produit de l’eau sous l’unité.
La hauteur du support aide à maintenir un espace libre sous le cabinet. Le propriétaire doit néanmoins éviter d’y accumuler :
- des boîtes;
- des meubles saisonniers;
- des sacs;
- des outils;
- une housse;
- des matériaux absorbants;
- des objets susceptibles de bloquer l’eau.
Il est normal de voir de l’eau ou de la vapeur pendant un dégivrage. En revanche, une accumulation de glace qui atteint la base du groupe extérieur doit être surveillée.
Garder le devant du ventilateur libre
Le grand ventilateur visible sur la photographie doit conserver un espace dégagé. Il ne faut pas placer devant l’appareil une structure décorative fermée, même pour le dissimuler.
Un écran peut être envisageable dans certaines configurations, mais il doit respecter les dégagements du fabricant et permettre un rejet d’air sans obstruction. Une décision purement esthétique peut rapidement nuire au rendement et augmenter le bruit.
Nettoyer le serpentin sans endommager les ailettes
Le serpentin extérieur peut accumuler :
- du pollen;
- de la poussière;
- des feuilles;
- des fibres;
- des débris urbains;
- des résidus provenant des arbres;
- des saletés projetées par la pluie.
Un serpentin obstrué réduit le transfert de chaleur. Toutefois, un nettoyage avec un jet à haute pression peut plier les ailettes d’aluminium et provoquer davantage de dommages que de bénéfices.
Lors d’un entretien CVAC, nous utilisons des méthodes adaptées au niveau d’encrassement et à la construction de l’appareil.
Conserver un accès au panneau de service
L’unité a été placée de manière à ce que son côté technique demeure accessible. Cette décision facilite :
- la vérification des raccordements;
- les mesures électriques;
- le diagnostic du compresseur;
- l’inspection des cartes électroniques;
- le contrôle des sondes;
- la recherche de fuite;
- les réparations futures.
Une thermopompe trop comprimée entre deux murs peut fonctionner correctement au départ, mais rendre chaque intervention plus longue et plus coûteuse. Nous intégrons donc l’accès technique à la planification initiale.
Utiliser la thermopompe en priorité avec les plinthes en appoint
Dans plusieurs logements montréalais, les plinthes électriques demeurent en place après l’installation d’une thermopompe murale.
Pour favoriser l’économie d’énergie, nous recommandons généralement de régler la thermopompe à la température de confort souhaitée, puis de placer les thermostats des plinthes quelques degrés plus bas.
Par exemple :
- thermopompe réglée à 21 °C;
- plinthes réglées à 18 ou 19 °C;
- portes intérieures laissées ouvertes lorsque possible;
- température stable plutôt que changements fréquents.
Cette stratégie permet à la thermopompe de fournir l’essentiel du chauffage, tandis que les plinthes interviennent lorsque certaines zones éloignées deviennent plus fraîches.
Admissibilité aux aides financières : vérifier les deux numéros de modèle
Une Samsung WindFree™ MaxHeat peut être admissible à une aide financière dans le cadre d’un programme comme LogisVert, mais l’admissibilité doit être confirmée à partir de la combinaison exacte installée.
Il faut vérifier :
- le modèle de l’unité intérieure;
- le modèle de l’unité extérieure;
- la référence AHRI;
- la certification ENERGY STAR® applicable;
- la capacité de chauffage reconnue à basse température;
- la date d’achat;
- la date d’installation;
- le type de bâtiment;
- les critères du programme en vigueur.
Le nom WindFree™ MaxHeat ne constitue pas, à lui seul, une garantie de subvention. Deux appareils visuellement semblables peuvent avoir des références techniques et des montants admissibles différents.
Chez AirGreen, nous inscrivons les renseignements pertinents sur la documentation du projet afin que le propriétaire puisse préparer sa demande avec des données exactes.
Les erreurs que nous avons évitées sur ce chantier
Dans un emplacement aussi compact, plusieurs erreurs auraient compromis le résultat :
- déposer l’unité directement sur la dalle;
- installer un support trop large pour l’espace disponible;
- obstruer partiellement le ventilateur;
- placer le cabinet contre la fenêtre;
- oublier l’accès au panneau de service;
- laisser les conduites sans soutien;
- fixer l’unité sans isolateurs antivibratoires;
- négliger l’eau de dégivrage;
- installer une structure instable;
- sélectionner la capacité sans évaluer le logement;
- promettre une subvention sans vérifier les modèles;
- utiliser des méthodes inadéquates avec un réfrigérant A2L.
Notre rôle consiste à anticiper ces problèmes avant la mise en marche de l’appareil, et non à les corriger après une première saison d’utilisation.
Une installation AirGreen adaptée à Rosemont–La Petite-Patrie
Le résultat est une unité extérieure Samsung proprement intégrée dans un espace limité, avec une structure proportionnée au bâtiment et une implantation favorable à l’entretien.
Le support surélevé protège l’appareil contre les accumulations au sol. Les isolateurs antivibratoires limitent la transmission mécanique. Le ventilateur demeure libre, les conduites sont regroupées près du mur et l’accès technique est conservé.
Cette installation permet au propriétaire de bénéficier :
- d’une thermopompe murale 12 000 BTU adaptée au climat froid;
- d’un chauffage modulant;
- d’une climatisation efficace;
- du confort de la technologie WindFree™;
- d’une unité extérieure solidement supportée;
- d’un espace mieux protégé contre l’eau et la glace;
- d’une installation pensée pour le service à long terme.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Rosemont–La Petite-Patrie, partout à Montréal, ainsi qu’à Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Chaque chantier est évalué selon son architecture, ses contraintes d’accès, le positionnement des fenêtres, les dégagements disponibles, le drainage et les besoins réels des occupants.
Une bonne installation CVAC ne dépend pas seulement de la marque choisie. Elle repose sur une succession de décisions techniques cohérentes, depuis le dimensionnement jusqu’au support extérieur, en passant par les raccordements frigorifiques, la mise sous vide, la gestion des vibrations et la mise en service.
