Installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Venise-en-Québec : intégration compacte au-dessus d’une grande fenêtre pour un chauffage jusqu’à -30 °C

À Venise-en-Québec, une installation FUJITSU où l’espace entre la fenêtre et le plafond devait être exploité au millimètre

Cette installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Venise-en-Québec présente une configuration particulièrement intéressante : l’unité intérieure devait prendre place directement au-dessus d’une grande surface vitrée, dans une bande de mur relativement limitée entre le haut de la fenêtre et le plafond.

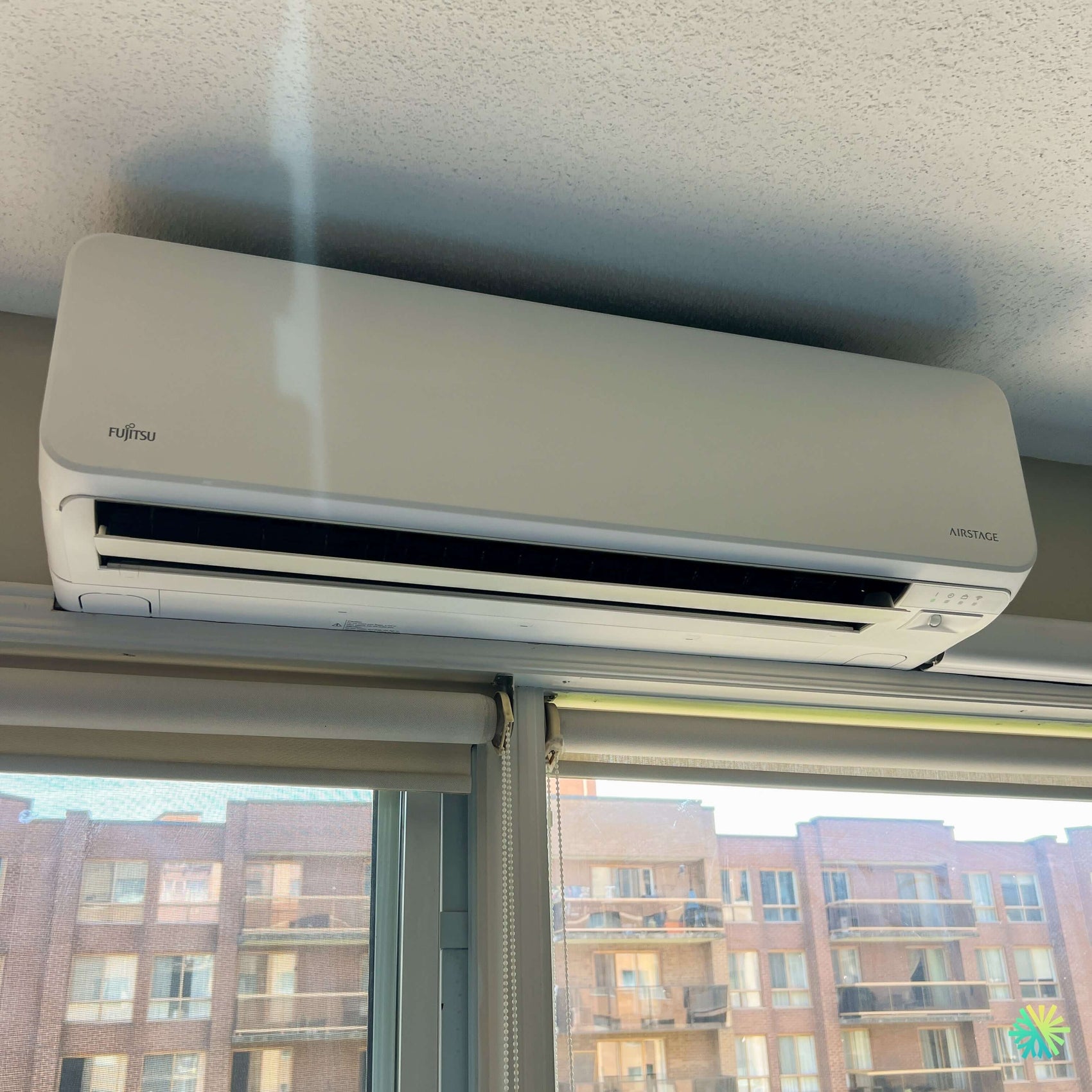

La photo prise après notre intervention montre précisément le résultat recherché. L’unité FUJITSU occupe la partie supérieure du mur, dans l’axe de la fenestration, tandis que les stores à rouleau et leurs mécanismes demeurent en place immédiatement sous l’appareil. L’espace disponible était donc loin d’être illimité. Nous devions intégrer la thermopompe sans condamner l’utilisation des stores, sans placer l’appareil inutilement bas devant la fenêtre et en conservant une configuration permettant son fonctionnement et son entretien.

C’est le genre de projet où les dimensions physiques de l’unité deviennent presque aussi importantes que ses données de performance.

La gamme FUJITSU AIRSTAGE ORION XLTH+ présentée dans la documentation du fabricant comprend les configurations 09KTAP1, 12KTAP1 et 15KTAP1. Les unités intérieures correspondantes ont toutes une largeur annoncée de 35 3/16 po (894 mm), une hauteur de 11 5/8 po (295 mm) et une profondeur de 11 po (280 mm). Cette enveloppe relativement compacte explique pourquoi cette série peut s’avérer intéressante lorsqu’une thermopompe doit être intégrée dans une portion de mur restreinte comme celle visible sur cette installation de Venise-en-Québec.

Installer au-dessus d’une fenêtre : une solution efficace seulement si l’on planifie correctement l’ensemble

Installer une thermopompe murale au-dessus d’une fenêtre peut être une excellente solution, mais ce n’est pas simplement une question de centrer l’unité et de la fixer au mur.

Avant l’installation, nous devons vérifier plusieurs éléments :

• la hauteur réellement disponible;
• le dégagement nécessaire autour de l’appareil;
• la position du rail ou du mécanisme des stores;
• l’ouverture du panneau frontal;
• l’accès aux filtres;
• la trajectoire du drain de condensat;
• le passage des conduites frigorifiques;
• l’orientation du jet d’air;
• la solidité de la surface de fixation;
• les possibilités d’entretien futur.

Sur cette installation, les stores occupent pratiquement toute la largeur de la fenestration et leurs mécanismes se trouvent juste sous la thermopompe. Un positionnement de quelques centimètres plus bas aurait donc pu créer une interaction gênante entre le système CVAC et les habillages de fenêtre.

Nous avons plutôt privilégié une installation haute et compacte afin que chaque élément conserve sa fonction.

Le défi visible sur la photo : une unité très proche du plafond

La FUJITSU est installée près d’un plafond texturé, avec relativement peu d’espace visuel au-dessus de son boîtier.

Ce type de configuration exige une prise de mesures beaucoup plus précise qu’un mur complètement dégagé.

L’appareil doit pouvoir aspirer l’air correctement par sa partie supérieure. Le panneau frontal doit également rester accessible afin de permettre l’entretien courant des filtres.

Il ne suffit donc jamais de déterminer qu’une unité « peut entrer » dans l’espace.

Notre travail consiste à déterminer si elle peut y être installée correctement.

C’est particulièrement important avec une thermopompe murale utilisée toute l’année, car le système déplacera continuellement de l’air en climatisation comme en chauffage.

Pourquoi l’emplacement au-dessus d’une grande fenêtre peut être intéressant pour le confort

Les grandes surfaces vitrées influencent directement les besoins de chauffage et de climatisation d’une pièce.

En été, une fenêtre exposée au soleil peut représenter une source importante de gains thermiques. En hiver, même une fenestration performante demeure généralement une zone où les pertes thermiques sont différentes de celles d’un mur isolé.

Placer l’unité murale dans cette zone peut permettre une distribution directe de l’air dans la pièce plutôt que de réserver un autre mur entier à l’équipement.

Sur la photo de cette installation à Venise-en-Québec, l’emplacement offre également un champ de soufflage largement dégagé vers l’intérieur de la pièce.

Cette caractéristique est importante. Une thermopompe de grande qualité installée derrière un meuble haut, dans un angle fermé ou face à un obstacle peut offrir un confort inférieur à celui attendu.

Un appareil qui adapte lui-même son débit d’air

Selon la documentation FUJITSU, la gamme ORION XLTH+ possède six vitesses de ventilateur plus le mode automatique.

Les vitesses disponibles comprennent :

• élevée;
• moyenne-élevée;
• moyenne;
• moyenne-basse;
• basse;
• calme;
• automatique.

La direction verticale de l’air est également motorisée.

Cette capacité à faire varier le débit contribue à adapter le fonctionnement de la machine à la situation réelle : forte demande après une variation importante de température, puis fonctionnement plus discret lorsque la pièce approche de la consigne.

La technologie Inverter intervient dans le même objectif en permettant au compresseur d’ajuster sa production plutôt que de se limiter à un fonctionnement entièrement marche-arrêt.

Une installation intérieure discrète malgré une grande fenestration

La photographie montre également pourquoi l’apparence d’une unité murale compte dans certains projets.

Avec une fenêtre occupant une grande partie du mur, la zone disponible au-dessus devient immédiatement très visible. Une unité disproportionnée ou mal centrée attirerait inutilement l’attention.

L’ORION XLTH+ présente une façade relativement sobre, avec le logo FUJITSU à gauche et l’identification AIRSTAGE à droite.

Le boîtier blanc demeure visuellement cohérent avec les cadrages de la fenêtre et les stores.

Chez AirGreen, nous ne considérons jamais cette partie esthétique comme distincte de l’installation technique. Un système de chauffage et climatisation est destiné à rester en place pendant de nombreuses années. Il doit donc être installé de façon à respecter autant que possible l’architecture intérieure existante.

Un niveau sonore pouvant descendre à 23 dB(A)

Dans une pièce de vie, le bruit de l’unité intérieure peut avoir beaucoup plus d’importance que quelques points supplémentaires sur une fiche commerciale.

Selon la fiche technique FUJITSU, les versions 09KTAP1 et 12KTAP1 peuvent fonctionner à seulement 23 dB(A) en mode calme. La version 15KTAP1 est indiquée à 26 dB(A) dans ce même mode.

À vitesse élevée, les niveaux augmentent naturellement, car davantage d’air doit être déplacé.

La capacité à fonctionner très doucement lorsque la demande thermique diminue est particulièrement appréciable dans un logement où l’unité est située à proximité immédiate des occupants.

ORION XLTH+ : une thermopompe murale particulièrement adaptée au chauffage québécois

Jusqu’à -30 °C en mode chauffage

À Venise-en-Québec, une thermopompe ne peut pas être considérée uniquement comme un climatiseur pour juillet et août.

Le chauffage constitue une partie essentielle du choix.

La documentation de la FUJITSU AIRSTAGE ORION XLTH+ annonce une plage de fonctionnement en chauffage allant jusqu’à -30 °C (-22 °F) pour les trois capacités proposées dans cette série.

Cette caractéristique prend tout son sens dans le contexte québécois, où les températures hivernales peuvent descendre bien sous -15 °C.

La série comporte trois capacités nominales de climatisation :

• 09KTAP1 : 9 000 BTU/h;
• 12KTAP1 : 12 000 BTU/h;
• 15KTAP1 : 14 500 BTU/h.

La photographie permet d’identifier clairement la famille FUJITSU AIRSTAGE, mais elle ne permet pas de lire la plaque signalétique et donc de confirmer avec certitude laquelle des trois capacités a été utilisée sur ce chantier. Nous préférons conserver cette distinction plutôt que d’attribuer un nombre de BTU non vérifiable à l’installation.

Une capacité de chauffage supérieure à la capacité nominale de climatisation

Les données de la série sont particulièrement intéressantes lorsqu’on examine le chauffage.

Pour le 09KTAP1, Fujitsu indique :

• chauffage nominal de 12 000 BTU/h;
• modulation pouvant atteindre 24 000 BTU/h.

Pour le 12KTAP1 :

• chauffage nominal de 15 300 BTU/h;
• maximum de 27 300 BTU/h.

Pour le 15KTAP1 :

• chauffage nominal de 17 400 BTU/h;
• maximum de 28 000 BTU/h.

Ces chiffres illustrent un point que nous expliquons souvent lors d’une soumission : le nombre de BTU utilisé pour identifier commercialement une thermopompe ne décrit pas à lui seul ses capacités de chauffage.

Le choix du bon système doit plutôt correspondre aux pertes thermiques du logement et à la façon dont l’air pourra circuler entre les différentes zones.

Une performance annoncée qui demeure importante même à -26 °C et -30 °C

La fiche FUJITSU fournit également les pourcentages de capacité maximale de chauffage selon différentes températures extérieures.

À -26 °C, elle indique :

• 147 % pour le 09KTAP1;
• 128 % pour le 12KTAP1;
• 116 % pour le 15KTAP1.

À -30 °C :

• 113 % pour le 09KTAP1;
• 103 % pour le 12KTAP1;
• 101 % pour le 15KTAP1.

Ces pourcentages sont établis selon les conditions précisées par le fabricant et ne remplacent pas un calcul de charge thermique. Ils montrent toutefois clairement le positionnement de l’ORION XLTH+ comme thermopompe pour climat froid.

Le chauffe-plateau de base : un détail important lorsqu’on parle de -30 °C

Lorsqu’une thermopompe fonctionne en chauffage, l’unité extérieure doit périodiquement effectuer un cycle de dégivrage.

La glace et le givre accumulés sur l’échangeur sont alors éliminés, ce qui produit de l’eau dans une période où la température extérieure peut être largement sous zéro.

La gamme ORION XLTH+ est équipée d’un chauffe-plateau de base conçu pour les climats extrêmement froids.

Cet équipement participe à la gestion du fonctionnement hivernal de l’unité extérieure.

Il reste cependant indispensable que l’installation extérieure soit elle-même adaptée : hauteur suffisante par rapport à la neige, bon dégagement autour de l’appareil et espace permettant à l’eau issue du dégivrage de s’écouler.

Un appareil conçu pour -30 °C ne dispense jamais d’une bonne installation.

R-32 : le réfrigérant utilisé par cette génération FUJITSU

Cette nouvelle série fonctionne au R-32.

Dans son document technique, Fujitsu compare un potentiel de réchauffement global de 2 088 pour le R-410A à 675 pour le R-32, soit une réduction annoncée de 68 % du PRG. Le fabricant indique aussi que ses équipements au R-32 nécessitent moins de réfrigérant tout en maintenant les performances de chauffage recherchées.

Pour nous, cette évolution technologique implique également une exécution rigoureuse lors du montage et de la mise en service.

Le raccordement frigorifique, le tirage au vide, les essais et la manipulation du réfrigérant doivent toujours respecter les exigences correspondant à l’appareil installé.

Tuyauterie 1/4 po – 3/8 po pour toute la série

La fiche technique FUJITSU indique les mêmes dimensions de raccordement frigorifique pour les trois modèles :

• 1/4 po pour le liquide;
• 3/8 po pour le gaz.

La longueur minimale indiquée est de 10 pi, tandis que le circuit peut atteindre jusqu’à 66 pi (20 m) selon les spécifications de cette gamme. La différence verticale maximale est de 49 pi (14,9 m).

Cette flexibilité est particulièrement utile lorsqu’une unité intérieure, comme celle de cette installation à Venise-en-Québec, est positionnée à un endroit choisi pour optimiser l’espace intérieur alors que l’unité extérieure doit être installée ailleurs sur le bâtiment.

Nous cherchons néanmoins à conserver un trajet de tuyauterie aussi rationnel que possible. Ajouter inutilement des détours augmente la complexité de l’installation et rend souvent la finition extérieure moins discrète.

Des serpentins ProCore en cuivre dans l’unité intérieure

Derrière la façade visible sur la photo, Fujitsu utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.

C’est un exemple typique de caractéristique qui n’apparaît pas une fois le système installé mais qui mérite d’être examinée lorsqu’un propriétaire compare plusieurs thermopompes.

Le choix d’un système CVAC ne devrait jamais se résumer au design de l’appareil ou à son prix.

Nous examinons également :

• les performances de chauffage à basse température;
• l’efficacité énergétique;
• la modulation;
• la conception des échangeurs;
• le réfrigérant;
• le bruit;
• les possibilités de contrôle;
• les dimensions physiques;
• les exigences d’installation;
• l’accessibilité au service.

Wi-Fi intégré et application AIRSTAGE

La documentation de la série mentionne également une connectivité Wi-Fi intégrée permettant une surveillance et un contrôle à distance par l’application AIRSTAGE.

Cette fonction permet notamment d’ajuster la température depuis un appareil mobile.

Fujitsu prévoit aussi plusieurs possibilités de contrôle optionnelles et des interfaces compatibles avec des protocoles tels que BACnet et Modbus, ce qui permet d’envisager des intégrations plus avancées lorsque l’application le justifie.

Pour un propriétaire résidentiel, le principal avantage demeure toutefois la possibilité de gérer plus facilement son chauffage et sa climatisation au quotidien.

Des cotes d’efficacité élevées selon la capacité

La fiche technique fournit des valeurs TRÈS2 de :

• 33,5 pour le 09KTAP1;
• 31,5 pour le 12KTAP1;
• 28,7 pour le 15KTAP1.

Les valeurs CPSC2 région V sont respectivement de :

• 11,5;
• 11,3;
• 10,7.

Les trois configurations présentées comportent également les désignations ENERGY STAR indiquées par Fujitsu.

Lorsqu’un propriétaire recherche une thermopompe efficace et admissible à des aides financières au Québec, ces caractéristiques sont pertinentes. Nous recommandons néanmoins de confirmer l’admissibilité de la combinaison exacte au programme applicable au moment de l’installation, puisque les listes et montants peuvent être modifiés.

L’erreur à éviter dans ce type d’installation : condamner les stores ou compliquer l’entretien

La configuration photographiée fournit un excellent exemple d’une erreur que nous cherchons systématiquement à éviter.

Avec une unité installée directement au-dessus des fenêtres, il aurait été facile de positionner la thermopompe trop bas et de compliquer l’utilisation des stores.

L’inverse aurait également été problématique : pousser l’appareil excessivement près du plafond uniquement pour gagner quelques centimètres, sans considérer son aspiration d’air ni son entretien.

Une installation CVAC réussie repose sur l’équilibre entre ces contraintes.

Après l’installation, le propriétaire doit pouvoir :

• utiliser normalement ses fenêtres et ses stores;
• accéder aux filtres;
• bénéficier d’un débit d’air dégagé;
• faire entretenir l’appareil;
• conserver une apparence intérieure propre.

Les filtres lavables doivent rester accessibles

Fujitsu indique que les unités intérieures de cette série utilisent des filtres à air lavables.

Un nettoyage régulier est important parce qu’un filtre chargé de poussière réduit la circulation d’air et peut affecter le confort.

Pour un appareil placé en hauteur comme celui-ci, il faut donc anticiper cet accès dès l’installation.

Lors d’un entretien CVAC plus complet, nous devons également pouvoir atteindre l’échangeur, la turbine de ventilation, le bac à condensat et le drain.

C’est pourquoi la maintenance future fait partie de notre réflexion avant même le premier perçage.

Une approche que nous appliquons aussi à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud

Chaque bâtiment apporte ses propres contraintes.

À Venise-en-Québec, cette installation mettait notamment l’accent sur une grande fenestration, des stores installés très près de la zone disponible et un espace réduit entre le haut de la fenêtre et le plafond.

Sur d’autres projets à Montréal, le défi peut être un balcon étroit. À Laval ou sur la Rive Nord, ce peut être la gestion de l’unité extérieure et de la neige. À Longueuil ou sur la Rive Sud, nous rencontrons régulièrement des maisons où le parcours de tuyauterie ou la disposition intérieure impose une approche complètement différente.

Notre méthode reste pourtant la même : nous adaptons l’installation à la propriété plutôt que d’imposer systématiquement la même configuration.

Une thermopompe compacte qui exploite efficacement une zone souvent inutilisée

Le détail le plus intéressant de ce projet de Venise-en-Québec demeure finalement très concret : nous avons utilisé la zone située au-dessus de la fenêtre pour installer le système sans mobiliser un mur qui aurait pu être utilisé pour du mobilier, des œuvres ou d’autres éléments d’aménagement.

La façade compacte de la FUJITSU AIRSTAGE ORION XLTH+ s’intègre dans cet espace tandis que la grande fenêtre et les stores conservent leur fonction.

Derrière cette apparente simplicité se trouvent toutefois plusieurs décisions techniques : choix de hauteur, orientation du soufflage, passage des raccordements, entretien futur et respect des dimensions de l’équipement.

La série ORION XLTH+ complète cette installation avec des caractéristiques particulièrement pertinentes au Québec : chauffage jusqu’à -30 °C, technologie Inverter, réfrigérant R-32, chauffe-plateau de base, Wi-Fi intégré, fonctionnement intérieur pouvant descendre jusqu’à 23 dB(A) selon la capacité et efficacité saisonnière élevée.

C’est cette combinaison entre le choix de la machine et la qualité de l’intégration qui permet à une installation de thermopompe de devenir une véritable solution de confort à long terme.
