Une intégration en hauteur, près d’un angle intérieur, pour libérer le mur et mieux répartir le confort

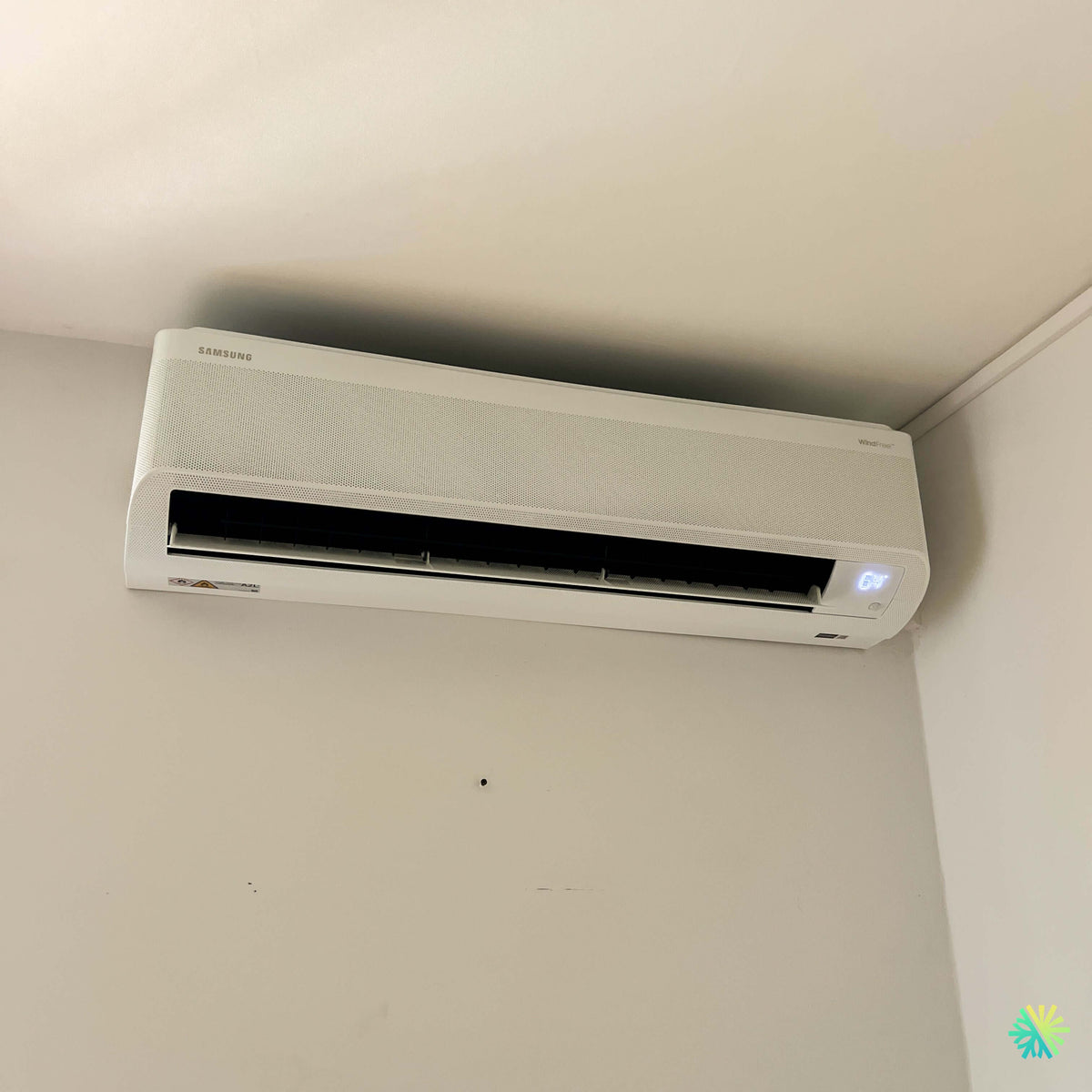

Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Senneville a été réalisée dans une pièce où l’emplacement disponible imposait une planification précise. L’unité intérieure devait être installée très haut sur le mur, à proximité du plafond et d’un angle, tout en conservant les dégagements nécessaires au fonctionnement, à l’entretien et à la circulation de l’air.
La photographie permet d’observer une installation sobre : le boîtier blanc de la Samsung WindFree™ s’intègre au mur clair, les conduites ne sont pas visibles dans la pièce et aucun cache-tuyaux encombrant ne descend sous l’appareil. Cette finition indique qu’un parcours discret a pu être réalisé à travers ou derrière le mur, selon la configuration du bâtiment.
Dans une résidence de Senneville, où les pièces peuvent être spacieuses, les plafonds relativement élevés et les murs extérieurs parfois épais, la réussite d’une installation CVAC dépend autant du choix de la thermopompe que du soin accordé à son positionnement. Dans ce projet, l’objectif était clair : fournir un chauffage et une climatisation efficaces sans occuper une surface murale utile ni alourdir visuellement la pièce.
Ce que la photo révèle sur la stratégie d’installation
L’unité Samsung a été positionnée près du coin supérieur droit du mur. Ce type d’emplacement peut être très efficace lorsqu’il est soigneusement mesuré.
Il permet notamment de :
- préserver la partie centrale du mur pour du mobilier ou de la décoration;
- rapprocher l’unité d’un mur extérieur;
- limiter la longueur visible du parcours frigorifique;
- diriger le débit d’air vers la profondeur de la pièce;
- maintenir le système hors des zones de passage;
- intégrer le climatiseur mural dans une zone visuellement peu occupée.
Le positionnement près d’un angle exige toutefois davantage de précision qu’une installation centrée sur un grand mur vide. Le côté droit de l’appareil doit conserver un dégagement suffisant pour le boîtier, les panneaux et les opérations de service. Le dessus doit également rester assez éloigné du plafond pour permettre à l’unité d’aspirer correctement l’air ambiant.
Sur cette installation à Senneville, nous avons dû coordonner trois éléments essentiels : le dégagement supérieur, l’espace latéral et l’orientation du volet de soufflage.
Le défi d’un appareil installé près du plafond
Une thermopompe murale ne doit pas être placée au plafond simplement parce qu’elle entre physiquement dans l’espace disponible. La partie supérieure du boîtier constitue généralement une zone d’aspiration importante.
Lorsque l’espace au-dessus de l’appareil est insuffisant, plusieurs conséquences peuvent apparaître :
- diminution du débit d’air;
- fonctionnement plus bruyant;
- rendement réduit;
- encrassement accéléré des filtres;
- difficulté à ouvrir le panneau frontal;
- retrait compliqué des filtres;
- entretien plus long;
- lecture moins représentative de la température ambiante.
Avant de fixer la plaque murale, nous vérifions donc les dimensions exactes de l’unité et les dégagements prescrits par Samsung. Nous ne nous fions pas seulement à l’apparence du mur.
La mesure doit aussi tenir compte de l’ouverture du panneau avant. Sur une unité WindFree™, l’accès aux filtres et à la partie supérieure doit demeurer possible après l’installation. Un appareil qui fonctionne correctement le premier jour, mais qui ne peut pas être entretenu convenablement, représente une mauvaise planification.
Une installation près d’un angle sans bloquer le débit d’air
L’angle situé à droite de la thermopompe est une autre contrainte visible. Un mur adjacent peut influencer le mouvement de l’air, surtout lorsque l’unité est installée trop près du coin.
Le volet inférieur doit pouvoir orienter le débit vers le centre de la pièce plutôt que contre la paroi latérale. Nous devons aussi éviter qu’une partie du jet soit immédiatement réfléchie vers l’appareil.
Dans ce projet, la largeur du mur permet à l’unité intérieure de souffler librement vers l’espace habitable. Son emplacement élevé contribue à diffuser l’air sur une plus grande distance, tandis que le volet peut être réglé selon la saison.
En climatisation
L’air refroidi est généralement orienté vers l’avant ou légèrement vers le haut afin qu’il parcoure la pièce avant de redescendre naturellement.
En chauffage
Le volet peut être dirigé davantage vers le bas pour limiter l’accumulation de chaleur près du plafond et favoriser le confort dans la zone occupée.
Ce réglage saisonnier est particulièrement important dans une pièce où l’appareil est installé en hauteur.
Pourquoi le modèle Samsung WindFree™ MaxHeat convenait à ce projet
La Samsung WindFree™ MaxHeat est une thermopompe murale conçue pour assurer la climatisation, la déshumidification et le chauffage. La gamme MaxHeat vise notamment les propriétaires qui souhaitent utiliser leur thermopompe durant une partie importante de l’hiver québécois.
Sa caractéristique la plus reconnaissable demeure la façade microperforée. Après avoir atteint la température demandée à l’aide du volet principal, le système peut distribuer l’air par une multitude de petites ouvertures afin de réduire la sensation de courant d’air direct.
Cette méthode est pertinente dans plusieurs types de pièces :
- chambre;
- salon;
- bureau à domicile;
- salle familiale;
- aire ouverte;
- pièce où les occupants se trouvent dans l’axe de l’unité.
La diffusion WindFree™ ne remplace pas la circulation d’air. Le système continue de transférer la chaleur et de faire circuler l’air, mais il le répartit d’une manière moins concentrée qu’un jet conventionnel maintenu en permanence.
Pour les résidences de Senneville, où certaines pièces présentent de grands volumes et des aménagements ouverts, ce fonctionnement peut améliorer la stabilité du confort lorsque la capacité de l’appareil est correctement sélectionnée.
Capacité, rendement et performance hivernale
La photo permet d’identifier la famille Samsung WindFree™, mais elle ne permet pas de confirmer avec certitude la capacité en BTU. Plusieurs unités d’apparence similaire peuvent être offertes dans des capacités différentes.
Nous confirmons toujours les caractéristiques à partir des numéros complets de l’unité intérieure et du groupe extérieur.
À titre de référence, une combinaison Samsung WindFree™ MaxHeat de 12 000 BTU peut offrir, selon la fiche certifiée applicable :
- un rendement allant jusqu’à environ 24 SEER2;
- un fonctionnement en chauffage jusqu’à environ −30 °C;
- un compresseur à vitesse variable;
- une modulation de la puissance selon les besoins;
- une certification AHRI propre à la combinaison installée;
- des fonctions de climatisation, chauffage, ventilation et déshumidification.
Pour une combinaison de 12 000 BTU précise, le numéro AHRI peut être 215399291. Cette référence ne doit cependant pas être attribuée automatiquement à toutes les thermopompes Samsung WindFree™ MaxHeat. Une variation du modèle intérieur, du condenseur ou de la capacité peut entraîner une fiche AHRI différente.
Avant de confirmer les performances, nous vérifions :
- le modèle complet de l’unité intérieure;
- le modèle complet du groupe extérieur;
- la capacité nominale;
- la capacité de chauffage à basse température;
- le SEER2;
- le HSPF2;
- la température minimale de fonctionnement;
- la tension et les protections électriques;
- les dimensions des conduites frigorifiques;
- l’admissibilité aux programmes d’aide financière.
Le dimensionnement dans une résidence de Senneville
Le nombre de BTU ne doit pas être sélectionné uniquement à partir de la superficie approximative de la pièce. À Senneville, les caractéristiques architecturales peuvent varier considérablement d’une propriété à l’autre.
Certaines maisons comportent :
- de grandes surfaces vitrées;
- des plafonds hauts;
- des extensions ajoutées au bâtiment d’origine;
- plusieurs murs extérieurs;
- des pièces ouvertes sur un escalier;
- une isolation de qualité variable;
- des zones ombragées par des arbres matures;
- une exposition importante au vent;
- des espaces communiquant avec plusieurs niveaux.
Tous ces éléments influencent la charge thermique.
Un appareil trop petit peut fonctionner constamment pendant les périodes très chaudes ou très froides sans atteindre la consigne. Un système trop grand peut climatiser rapidement, mais effectuer des cycles trop courts et retirer moins efficacement l’humidité.
Même avec un compresseur à vitesse variable, le dimensionnement reste important. La modulation améliore l’adaptation de la thermopompe, mais elle ne corrige pas un écart majeur entre la capacité de la machine et les besoins réels du bâtiment.
Une finition intérieure sans conduites apparentes
L’un des aspects intéressants de cette installation est l’absence de cache-tuyaux visible sous ou à côté de l’unité intérieure.
Dans plusieurs projets, les conduites doivent longer le mur avant de traverser l’enveloppe du bâtiment. Nous utilisons alors un cache de finition pour protéger et dissimuler :
- les conduites de cuivre;
- l’isolation;
- le câble de communication;
- le drain de condensat.
Ici, le parcours a pu être organisé de manière plus discrète. Cette configuration améliore l’apparence du mur et laisse la zone sous la thermopompe entièrement libre.
Une finition invisible ne signifie toutefois pas que le travail mécanique est moins important. Derrière l’unité, les raccordements doivent conserver une géométrie appropriée. Les conduites ne doivent pas être écrasées, les coudes ne doivent pas être trop serrés et le drain doit présenter une pente continue.
Le passage mural doit aussi être scellé afin de limiter :
- les infiltrations d’air;
- l’entrée d’humidité;
- les insectes;
- les pertes thermiques;
- les vibrations transmises au mur.
Le drainage : un élément invisible mais déterminant
En mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau se dépose sur le serpentin, tombe dans le bac de condensat et doit être évacuée vers l’extérieur ou vers un point de drainage approprié.
Puisque la thermopompe est installée en hauteur, une fuite pourrait se propager sur le mur et endommager la peinture, le gypse ou les objets placés sous l’appareil.
Nous vérifions donc :
- la pente du drain;
- l’absence de remontée dans le tuyau;
- la solidité des raccords;
- le débit lors du test d’écoulement;
- l’étanchéité autour du passage mural;
- la position du rejet extérieur.
Un drain mal installé peut provoquer des gargouillements, des odeurs ou un refoulement d’eau. L’évacuation des condensats mérite la même attention que le circuit frigorifique.
Une fixation solide sur un mur dont la structure doit être connue
L’unité intérieure est suspendue sur une plaque métallique fixée au mur. Cette plaque doit être parfaitement nivelée et solidement ancrée.
Avant le perçage, nous devons déterminer la nature du support :
- montants de bois;
- ossature métallique;
- béton;
- maçonnerie;
- gypse sur fourrures;
- assemblage rénové;
- mur extérieur plus épais.
Dans certaines résidences, un mur visuellement uniforme peut cacher plusieurs couches de matériaux. Les ancrages doivent atteindre un support suffisamment solide.
Une fixation mal réalisée peut entraîner des vibrations, des craquements ou un déplacement de l’unité. Elle peut aussi modifier légèrement la pente du bac de condensat et affecter le drainage.
La position près du coin exige encore plus de précision, car l’espace disponible pour ajuster la plaque après le perçage est limité.
Le circuit frigorifique préparé avant la mise en marche
Après l’installation des conduites, nous ne libérons pas immédiatement le réfrigérant du condenseur. Le circuit doit être testé et mis sous vide.
Notre procédure comprend notamment :
- la préparation des extrémités de cuivre;
- la réalisation des raccords évasés;
- le serrage selon les valeurs prescrites;
- le contrôle d’étanchéité;
- la mise sous vide;
- la vérification de la stabilité du vide;
- l’ouverture des valves de service;
- la mise en fonction;
- le contrôle des températures et du débit.
La mise sous vide retire l’air et l’humidité emprisonnés dans les conduites. Cette étape contribue à protéger l’huile du compresseur et à maintenir la fiabilité du système.
Une installation peut paraître impeccable sur une photo tout en présentant un problème frigorifique si ces étapes sont négligées. Chez AirGreen, la qualité visible et la qualité mécanique font partie du même travail.
L’utilisation de la technologie WindFree™ dans cette pièce
La façade microperforée est particulièrement visible sur la photo. Elle recouvre une grande partie de l’unité intérieure et permet l’utilisation du mode WindFree™.
Pour profiter efficacement du système, nous recommandons généralement la séquence suivante :
- utiliser le mode de climatisation classique pour atteindre la consigne;
- activer le mode WindFree™ lorsque la pièce est stabilisée;
- conserver une température régulière;
- éviter de modifier constamment la consigne;
- laisser l’espace devant l’unité dégagé;
- ajuster le volet selon la saison.
En hiver, le mode et la vitesse doivent être choisis en fonction du besoin de chauffage réel. Dans une pièce froide au démarrage, un débit plus direct peut aider à augmenter la température plus rapidement. Une fois le confort atteint, la modulation du système prend davantage d’importance.
Chauffage hivernal et système d’appoint
Même lorsqu’une thermopompe peut fonctionner à très basse température, sa capacité et son rendement évoluent selon les conditions extérieures.
Le fonctionnement jusqu’à environ −30 °C ne signifie pas nécessairement que l’appareil fournit sa capacité nominale complète à cette température. La performance exacte doit être lue sur les tableaux techniques de la combinaison installée.
Dans une résidence de Senneville, nous devons considérer :
- la superficie réellement desservie;
- les pertes de chaleur du bâtiment;
- l’exposition aux vents;
- la communication avec les pièces voisines;
- le chauffage électrique ou central déjà présent;
- la température de confort recherchée.
La thermopompe peut réduire considérablement l’utilisation des plinthes électriques ou d’un autre système de chauffage, mais ces équipements peuvent demeurer utiles comme appoint dans les pièces éloignées ou lors des conditions extrêmes.
Nous recommandons de ne pas couper définitivement le chauffage d’appoint sans avoir vérifié le comportement de toute la résidence pendant l’hiver.
Une thermopompe admissible à une subvention?
Certaines combinaisons de thermopompes murales à climat froid peuvent être admissibles à une aide financière au Québec. L’admissibilité ne dépend pas seulement de la marque ou de l’appellation MaxHeat.
Elle doit être vérifiée à partir de :
- la combinaison exacte des modèles;
- la fiche AHRI;
- la capacité de chauffage reconnue;
- la certification applicable;
- le type de bâtiment;
- le programme en vigueur;
- la date d’achat;
- la date d’installation;
- les documents fournis par l’entrepreneur.
Nous conservons et communiquons les informations nécessaires afin que le propriétaire puisse préparer son dossier. La facture doit indiquer clairement les équipements installés, l’adresse des travaux et les renseignements de l’entrepreneur.
Les photos des plaques signalétiques et les numéros de série devraient également être conservés.
L’entretien d’une Samsung WindFree™ installée en hauteur
L’emplacement élevé protège l’unité contre les contacts accidentels, mais il rend l’entretien courant un peu moins accessible. Le propriétaire doit prévoir un escabeau stable plutôt qu’une chaise ou un meuble improvisé.
Les filtres devraient être inspectés régulièrement, surtout pendant les périodes d’utilisation continue.
La fréquence dépend de plusieurs facteurs :
- présence d’animaux;
- quantité de poussière;
- travaux de rénovation;
- utilisation quotidienne;
- ouverture fréquente des fenêtres;
- environnement boisé;
- circulation d’air dans la résidence.
À Senneville, la proximité de végétation et de terrains boisés peut augmenter la présence de pollen et de particules fines pendant certaines saisons.
L’entretien courant comprend :
- le nettoyage des filtres;
- l’inspection visuelle de la façade;
- la vérification de toute trace d’eau;
- l’écoute de bruits inhabituels;
- le maintien d’un espace libre autour de l’appareil.
Un entretien CVAC professionnel permet de vérifier la turbine, le serpentin, le bac de condensat, le drain et les raccordements. Lorsque la poussière s’accumule sur la roue de ventilation, le débit peut diminuer même si les filtres semblent propres.
Les erreurs à éviter dans ce type de configuration
Installer l’unité trop près du plafond
L’appareil doit disposer de l’espace nécessaire pour aspirer l’air et permettre l’entretien.
Coller le côté du boîtier contre le mur adjacent
Le dégagement latéral facilite le service et limite les restrictions de circulation.
Utiliser le mur sans vérifier sa structure
Une plaque mal ancrée peut vibrer ou se déplacer.
Négliger la pente du drain
Une fuite provenant d’une unité installée en hauteur peut endommager une grande surface du mur.
Choisir la capacité uniquement selon les pieds carrés
La fenestration, la hauteur, l’isolation et l’aménagement doivent aussi être évalués.
Promettre une subvention sans vérifier la fiche AHRI
L’appellation commerciale ne suffit pas à confirmer l’admissibilité.
Modifier constamment la température
Une thermopompe à vitesse variable est généralement plus efficace lorsqu’elle maintient une consigne stable.
Une installation Samsung propre et adaptée aux contraintes particulières d’une résidence de Senneville
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Senneville démontre qu’un emplacement près du plafond et d’un angle peut offrir un excellent résultat lorsqu’il est correctement mesuré.
L’unité libère la partie utile du mur, son boîtier blanc s’intègre discrètement à la pièce et les conduites demeurent invisibles du côté intérieur. La position choisie permet au volet de diffuser l’air vers l’espace habitable, tout en maintenant l’appareil hors des zones de passage.
La qualité du projet repose toutefois sur des éléments qui ne sont pas tous visibles : l’ancrage de la plaque, la pente du drain, la préparation des raccords, le contrôle d’étanchéité, la mise sous vide et la vérification des performances après le démarrage.
Chez AirGreen, nous adaptons chaque installation CVAC aux caractéristiques réelles du bâtiment. Nous installons des thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, dans des maisons, des condos et des immeubles présentant des contraintes très différentes.
