Transformer un espace contraint en emplacement technique stable, accessible et prêt pour l’hiver
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Boisbriand illustre parfaitement l’importance d’adapter chaque projet CVAC à l’architecture réelle du bâtiment. L’unité extérieure devait être intégrée sous un escalier métallique, sur une façade de brique, tout en conservant le passage au sol entièrement dégagé.

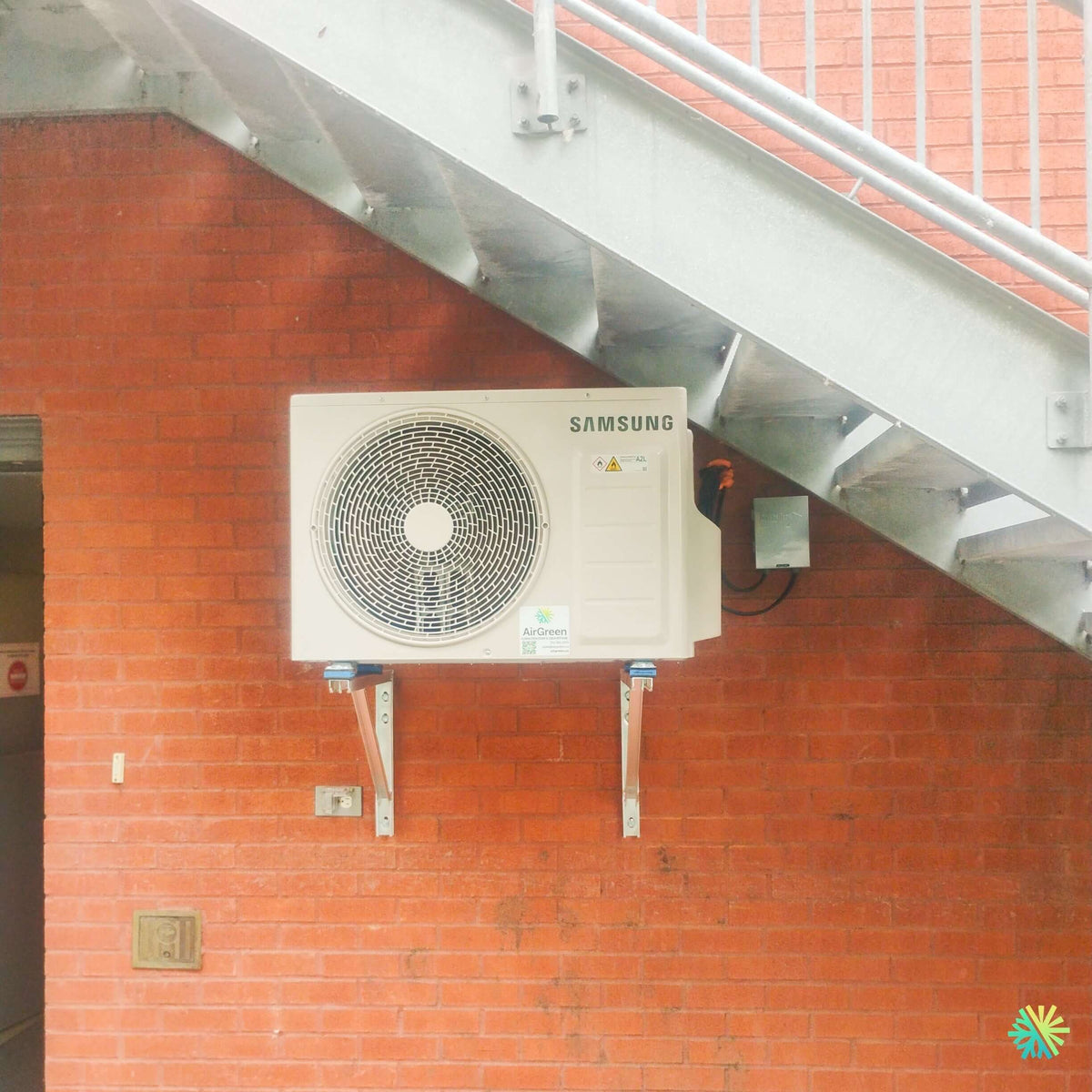

La photographie prise après les travaux montre une installation compacte et structurée. Le condenseur Samsung est fixé sur deux supports muraux métalliques renforcés. Des isolateurs antivibrations sont placés sous les pieds de l’appareil, tandis que le sectionneur électrique extérieur demeure accessible à droite. La thermopompe est orientée vers la partie ouverte du passage, loin du mur, afin de permettre au ventilateur d’évacuer l’air sans obstacle immédiat.
L’espace disponible semblait approprié au premier regard, mais plusieurs contraintes devaient être analysées avant le perçage de la maçonnerie :
- la pente descendante de l’escalier;
- la position des marches et des éléments structuraux;
- la hauteur requise pour l’entretien;
- la distance entre le dessus de l’appareil et l’acier galvanisé;
- le rejet d’air vers la zone ouverte;
- la solidité du mur de brique;
- les vibrations susceptibles d’être transmises au bâtiment;
- l’écoulement de l’eau pendant les dégivrages;
- la proximité du raccordement électrique;
- la possibilité d’accumulation de neige sous l’escalier.
Notre travail consistait à utiliser cet espace de façon efficace sans créer une installation difficile à entretenir ou vulnérable aux conditions hivernales de la Rive Nord de Montréal.
Pourquoi une installation murale convenait mieux qu’une unité déposée au sol
Le passage situé sous l’escalier devait demeurer utilisable. Une thermopompe installée directement sur une dalle aurait occupé une partie de la largeur disponible et aurait été davantage exposée aux chocs, aux feuilles, à la neige et aux objets déplacés près du mur.
Nous avons donc privilégié un montage mural. Cette configuration permet de récupérer l’espace vertical inutilisé sous l’escalier tout en protégeant l’unité extérieure.
Le support surélevé apporte plusieurs avantages :
- il libère complètement la zone sous la thermopompe;
- il limite les risques de collision avec un bac ou un équipement d’entretien;
- il maintient le condenseur au-dessus d’une accumulation normale de neige;
- il facilite le nettoyage du sol;
- il procure un espace pour l’évacuation de l’eau de dégivrage;
- il rapproche l’unité des pénétrations murales et du circuit électrique;
- il améliore l’accès au panneau frontal lors d’une intervention.
La hauteur devait néanmoins rester raisonnable. Une installation trop élevée aurait compliqué le nettoyage du serpentin et le remplacement éventuel d’une composante. L’appareil a donc été positionné de manière à rester accessible depuis le sol tout en conservant un dégagement hivernal appréciable.
Tirer parti de la forme diagonale de l’escalier
L’escalier métallique crée un plafond incliné. La hauteur disponible diminue progressivement vers la droite de la photo. Nous ne pouvions donc pas centrer l’unité au hasard sur le mur.
Le condenseur a été placé dans une portion où son caisson reste suffisamment éloigné de la structure. Le panneau de service, situé du côté des raccordements, demeure accessible. L’acier de l’escalier ne touche ni le dessus de l’unité ni les conduites frigorifiques.
Cette séparation est essentielle. Une thermopompe ne doit pas vibrer contre une marche, un limon ou un élément de garde-corps. Un contact intermittent pourrait produire un bruit métallique dans le logement ou dans l’escalier, particulièrement lorsque le compresseur module sa vitesse.
Les marches ouvertes favorisent une certaine ventilation verticale. Elles ne remplacent toutefois pas le dégagement nécessaire devant le ventilateur. L’air doit pouvoir quitter la grille frontale et se disperser dans la zone ouverte sans être immédiatement repoussé vers le serpentin.
Une orientation qui protège le débit d’air
Sur cette installation de Boisbriand, le ventilateur fait face au passage plutôt qu’au mur de brique. Le rejet d’air dispose ainsi d’un volume libre devant l’appareil.
Une mauvaise orientation sous un escalier peut provoquer une recirculation. L’air que le condenseur vient d’évacuer revient alors vers son serpentin. En climatisation, cette situation augmente la température de l’air admis par l’appareil. En chauffage, elle peut modifier les conditions autour de l’échangeur et nuire au fonctionnement normal.
Les conséquences possibles comprennent :
- des cycles de fonctionnement plus longs;
- une consommation électrique accrue;
- une baisse de capacité;
- une accélération de l’encrassement;
- des pressions frigorifiques moins favorables;
- un vieillissement prématuré de certaines composantes.
L’espace devant l’unité doit donc rester dégagé après l’installation. Il ne devrait pas devenir une zone d’entreposage pour des vélos, des boîtes, du bois ou des bacs roulants.
Des supports muraux adaptés à la charge de l’appareil
Les deux équerres visibles sur la photo ne servent pas uniquement à maintenir la thermopompe au-dessus du sol. Elles doivent répartir le poids de l’unité et résister aux efforts produits pendant son fonctionnement.
Avant de fixer un support sur une façade de brique, nous évaluons la construction du mur et la condition de la maçonnerie. Une brique fissurée, un joint détérioré ou une fixation réalisée dans une zone inadéquate peut réduire la solidité de l’ensemble.
Nous devons tenir compte :
- du poids du condenseur;
- de la profondeur de l’appareil;
- de l’écartement entre ses pieds;
- du mouvement du ventilateur;
- des variations de vitesse du compresseur;
- du vent;
- des cycles de gel et de dégel;
- des charges appliquées pendant l’entretien.
Les bras horizontaux doivent offrir un appui complet sous les pieds. Le condenseur ne doit pas dépasser dangereusement du support ni reposer sur un seul bord.
Dans ce projet, les montants verticaux sont alignés sur le mur et les renforts diagonaux rigidifient la structure. Cette géométrie réduit la flexion et maintient l’unité stable.
Des isolateurs antivibrations clairement visibles
Entre les pieds de la Samsung et les rails métalliques, nous avons installé des isolateurs antivibrations. Leur fonction est de limiter la transmission mécanique vers les supports et la façade.
Cette précaution est particulièrement importante lorsqu’une thermopompe murale est installée sur un mur directement relié à une chambre, un salon ou un logement voisin.
La maîtrise des vibrations dépend toutefois de l’ensemble du montage. Nous devons également vérifier :
- la mise à niveau de l’unité;
- le serrage des boulons;
- la rigidité des équerres;
- le contact entre les conduites et le mur;
- la fixation du câblage;
- la fermeture des panneaux;
- la distance avec l’escalier.
Une conduite de cuivre appuyée directement contre la brique peut transmettre un bourdonnement même lorsque des isolateurs sont présents sous le condenseur. Le parcours frigorifique doit donc comporter suffisamment de souplesse et être protégé aux points de contact.
Un sectionneur électrique accessible sans encombrer le passage
Le boîtier installé à droite de l’unité permet de couper localement son alimentation. Son emplacement a été choisi afin qu’un technicien puisse l’atteindre sans déplacer le condenseur ni démonter l’escalier.
Le raccordement visible reste court et protégé. Nous évitons ainsi de faire traverser des câbles dans la zone de circulation.
Pour une installation fiable, le circuit doit correspondre aux valeurs inscrites sur la plaque signalétique du modèle réellement posé. La capacité en BTU ne suffit pas à déterminer le disjoncteur. Nous devons vérifier notamment :
- l’intensité minimale du circuit;
- la protection maximale permise;
- la tension requise;
- le type de câble;
- la mise à la terre;
- la protection des conducteurs extérieurs;
- l’étanchéité des raccords électriques.
Le sectionneur ne doit pas se trouver directement sous une zone où l’eau de dégivrage pourrait s’écouler.
La gestion de l’eau de dégivrage sous l’escalier
Une thermopompe qui chauffe en hiver produit de l’eau pendant ses cycles de dégivrage. Le serpentin extérieur peut accumuler du givre lorsque l’air est froid et humide. Le système inverse temporairement son fonctionnement afin de faire fondre ce givre.
La Samsung WindFree™ MaxHeat est conçue pour les climats froids. Samsung indique que cette gamme peut fournir sa pleine performance de chauffage à environ -15 °C, maintenir une production de chaleur jusqu’à environ -30 °C et utiliser un chauffe-base intégré pour faciliter le drainage et limiter l’accumulation de glace dans le plateau inférieur.
Le support mural demeure néanmoins essentiel. Il crée une distance suffisante entre le plateau de l’appareil et le sol.
Sous un escalier, l’eau peut geler dans une zone ombragée et former une plaque glissante. L’emplacement doit donc permettre à l’eau de s’éloigner de la base sans atteindre une entrée, un seuil ou une zone de passage fréquent.
Nous recommandons de surveiller l’espace sous l’appareil pendant les périodes de froid humide. Une certaine quantité de glace au sol peut être normale, mais elle ne doit pas remonter jusqu’au condenseur ni obstruer ses ouvertures de drainage.
Rendement de la Samsung WindFree™ MaxHeat, mise en service et entretien à long terme
Une gamme de capacités qui doit être dimensionnée selon le bâtiment
La Samsung WindFree™ MaxHeat est offerte en plusieurs capacités : 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h. Le fabricant publie des rendements différents selon la combinaison exacte des unités intérieure et extérieure.
La plaque signalétique n’étant pas lisible sur la photographie, il serait imprécis de déterminer la capacité de cette installation uniquement à partir des dimensions du caisson. Chez AirGreen, nous confirmons toujours la puissance à l’aide des numéros de modèles figurant sur l’appareil, la facture et la documentation technique.
À titre de référence, la combinaison Samsung WindFree™ MaxHeat de 12 000 BTU/h est publiée avec un rendement allant jusqu’à 24,0 SEER2 en climatisation et 10,5 HSPF2 en chauffage. La gamme comprend également des configurations pouvant atteindre 25,0 SEER2 ou 11,0 HSPF2, selon la capacité sélectionnée.
Ces valeurs ne remplacent pas un calcul de charge. Pour choisir une thermopompe à Boisbriand, nous analysons notamment :
- la superficie réellement desservie;
- le nombre de murs extérieurs;
- l’isolation;
- les infiltrations d’air;
- l’orientation des fenêtres;
- l’exposition solaire;
- la hauteur des plafonds;
- l’ouverture entre les pièces;
- le nombre d’occupants;
- le système de chauffage existant.
Deux maisons de même superficie peuvent nécessiter des capacités différentes. Une propriété très fenestrée ou peu étanche demandera davantage de chauffage qu’un bâtiment rénové présentant une enveloppe performante.
Pourquoi un appareil plus gros n’est pas automatiquement préférable
Le surdimensionnement demeure une erreur fréquente dans les projets de climatisation et chauffage résidentiels. Un appareil trop grand peut atteindre rapidement la température demandée, réduire son temps de fonctionnement et moins bien retirer l’humidité pendant l’été.
Une unité trop petite peut, à l’inverse, fonctionner sans interruption pendant les périodes extrêmes sans réussir à maintenir la consigne.
Le compresseur à vitesse variable de la WindFree™ MaxHeat permet de moduler la production selon la demande. Cette modulation améliore la stabilité de la température, mais elle ne compense pas une sélection initiale inadéquate.
Nous cherchons donc un équilibre entre :
- la capacité maximale requise;
- la modulation à faible charge;
- le contrôle de l’humidité;
- la consommation;
- le niveau sonore;
- le confort dans les pièces éloignées.
Le confort WindFree™ du côté de l’unité intérieure
Le nom WindFree™ fait référence à la méthode de diffusion utilisée par l’unité murale intérieure. Lorsque la température se rapproche de la consigne, l’appareil peut distribuer l’air par de nombreuses microperforations plutôt que de maintenir un jet concentré.
Samsung indique que la vitesse de l’air en mode WindFree™ reste sous 0,15 m/s, seuil correspondant à une sensation d’air presque immobile selon la référence technique citée par le fabricant.
Cette diffusion convient particulièrement aux installations où l’unité intérieure se trouve :
- près d’un canapé;
- face à une table de travail;
- dans une chambre;
- dans une aire ouverte;
- au-dessus d’une zone fréquemment occupée.
Le positionnement intérieur demeure important. Une armoire, une poutre ou un rideau placé devant l’évaporateur peut limiter la circulation de l’air, même avec la technologie WindFree™.
La gamme offre également un contrôle par l’application SmartThings, sous réserve d’une connexion réseau et de la configuration du compte requis. Le fabricant propose des fonctions de suivi, d’ajustement à distance et d’automatisation selon les paramètres disponibles sur le modèle.
Des raccords frigorifiques préparés pour durer
Derrière le condenseur, les conduites frigorifiques relient l’unité extérieure à l’évaporateur installé dans le logement. Leur diamètre varie selon la capacité exacte.
La préparation des raccords exige plusieurs étapes :
- couper le cuivre proprement;
- retirer les bavures sans contaminer la conduite;
- installer les écrous appropriés;
- réaliser des évasements réguliers;
- aligner les raccords sans forcer les tuyaux;
- serrer selon les exigences du fabricant;
- vérifier l’étanchéité;
- effectuer une mise sous vide mesurée.
Une conduite écrasée ou un raccord mal aligné peut réduire le rendement ou provoquer une fuite lente.
Nous évitons aussi les longueurs inutiles enroulées derrière l’appareil. Une boucle excessive peut vibrer, compliquer le service et créer un aspect désordonné.
Le test d’étanchéité et la mise sous vide
Après les raccordements, nous devons confirmer que le circuit est étanche avant la mise en service.
La pressurisation à l’azote sec permet de vérifier les raccords sans introduire d’humidité. Une fois le test terminé, une pompe à vide retire l’air et la vapeur d’eau présents dans les conduites.
Une mise sous vide ne devrait pas être jugée uniquement selon sa durée. Le résultat dépend :
- de la longueur du réseau;
- du diamètre des conduites;
- de la température extérieure;
- de la capacité de la pompe;
- de l’état des flexibles;
- de l’humidité présente;
- de l’étanchéité du montage.
Nous vérifions le niveau obtenu et sa stabilité après l’isolement. Une remontée anormale peut révéler une fuite ou de l’humidité résiduelle.
Ces opérations ne sont plus visibles lorsque les panneaux sont refermés. Elles ont pourtant une influence directe sur la fiabilité du compresseur et le rendement de la thermopompe.
Les contrôles effectués au démarrage
La mise en marche finale comprend une série de vérifications en chauffage et en climatisation.
Nous contrôlons notamment :
- la communication entre les deux unités;
- le démarrage du compresseur;
- la rotation du ventilateur;
- la température de l’air soufflé;
- le fonctionnement des volets;
- l’évacuation du condensat intérieur;
- l’absence de code d’erreur;
- la stabilité mécanique du condenseur;
- les bruits et vibrations;
- le fonctionnement des commandes;
- la réaction aux changements de consigne.
Nous vérifions également que le panneau extérieur est correctement fermé et qu’aucun câble ne peut entrer en contact avec le ventilateur ou une surface chaude.
Les erreurs à éviter après une installation sous un escalier
Le bon fonctionnement futur dépend aussi de l’utilisation de l’espace par les occupants.
Accumuler des objets devant le ventilateur
Les bacs, vélos et matériaux rangés sous l’escalier peuvent bloquer le rejet d’air.
Installer une housse pendant l’hiver
Une thermopompe qui fonctionne ne doit jamais être enveloppée dans une housse complète. Le serpentin et le ventilateur ont besoin d’un passage d’air libre.
Laisser la neige atteindre la base
Le support surélevé offre une protection importante, mais une accumulation exceptionnelle doit tout de même être retirée.
Casser la glace avec un outil métallique
Les conduites, le plateau et les ailettes peuvent être endommagés par une pelle ou un marteau.
Diriger un nettoyeur à pression vers le serpentin
Les ailettes sont minces et peuvent se plier. Un nettoyage professionnel utilise une méthode adaptée au degré d’encrassement.
Modifier le support pour créer une tablette
Les équerres sont dimensionnées pour la thermopompe. Elles ne doivent pas recevoir d’autres charges.
L’entretien recommandé pour cette installation à Boisbriand
L’emplacement sous un escalier protège partiellement le condenseur des précipitations directes, mais il peut aussi retenir la poussière, les feuilles et les débris.
Nous conseillons de :
- inspecter régulièrement le serpentin;
- retirer les feuilles autour de l’unité;
- maintenir le ventilateur dégagé;
- surveiller les isolateurs antivibrations;
- vérifier l’état visuel des supports;
- garder le sectionneur accessible;
- nettoyer les filtres intérieurs;
- observer les cycles de dégivrage;
- demander un entretien CVAC si du bruit ou de la glace anormale apparaît.
Un serpentin obstrué réduit le passage d’air et oblige le système à travailler dans des conditions moins favorables.
Aide financière LogisVert : vérifier la combinaison exacte
Une thermopompe certifiée ENERGY STAR® pour climat froid peut être admissible au programme LogisVert lorsque le bâtiment, l’équipement et les travaux respectent les critères applicables. Le montant doit être vérifié au moyen du numéro de modèle ou du numéro AHRI dans l’outil officiel d’Hydro-Québec. La demande doit être déposée dans les neuf mois suivant l’installation.
Pour certains multilogements répondant à des critères précis, une bonification offerte pour les installations réalisées depuis le 15 juin 2026 porte l’aide totale à 220 $ par 1 000 BTU/h de capacité à -8 °C. Cette mesure vise notamment les thermopompes murales pour climat froid installées dans des bâtiments admissibles situés dans des zones désignées.
Cette bonification ne s’applique pas automatiquement à toutes les propriétés de Boisbriand. Il faut vérifier le type de bâtiment, son année de construction, son adresse, son mode de chauffage et les autres critères du programme.
Les documents importants comprennent généralement :
- la facture détaillée;
- les modèles intérieur et extérieur;
- le numéro AHRI ou ENERGY STAR®;
- la date d’installation;
- la preuve de paiement;
- les numéros de série;
- les photographies des plaques signalétiques.
Une installation qui respecte l’espace existant
Le résultat de ce chantier à Boisbriand est une installation discrète qui exploite la zone disponible sous l’escalier sans bloquer la circulation.
La thermopompe Samsung est :
- fixée solidement sur la brique;
- surélevée pour les conditions hivernales;
- orientée vers un espace ouvert;
- isolée mécaniquement des supports;
- séparée de la structure métallique;
- raccordée à un sectionneur accessible;
- positionnée pour faciliter le service;
- protégée des impacts au niveau du sol.
Cette configuration résume notre approche chez AirGreen. Nous ne cherchons pas uniquement un endroit où déposer l’appareil. Nous analysons la circulation de l’air, le bruit, le drainage, l’accessibilité et l’utilisation quotidienne du bâtiment.
Nous appliquons la même rigueur à nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Un espace sous un escalier, un balcon de condo, une cour étroite ou un toit plat exigent des solutions différentes.
Dans ce projet, le choix d’un support mural, la position sous la pente de l’escalier et l’ajout d’isolateurs antivibrations ont permis d’obtenir une installation CVAC propre, fonctionnelle et adaptée au climat québécois.
