Un défi de confort précis dans une pièce où la chaleur, l’humidité et la ventilation se rencontrent
Dans ce local du Plateau-Mont-Royal, l’installation d’une thermopompe murale Samsung WindFree™ MaxHeat devait répondre à un contexte très différent de celui d’un salon résidentiel. La pièce présentait plusieurs éléments typiques d’un espace de travail alimentaire ou d’une zone de préparation : murs lavables en céramique, équipement professionnel, fenêtre extérieure, éclairage protégé et diffuseur de ventilation au plafond.
Dans un tel environnement, la température peut varier rapidement. Les appareils en fonctionnement dégagent de la chaleur, l’ouverture des portes et des fenêtres crée des fluctuations, tandis que la ventilation mécanique extrait continuellement une partie de l’air ambiant. Le système de chauffage et de climatisation doit donc être positionné avec précision afin de produire un confort réel sans nuire aux opérations quotidiennes.
Notre équipe AirGreen a installé l’unité intérieure Samsung WindFree™ MaxHeat en hauteur, sur un mur dégagé situé entre la fenêtre et les équipements du local. Cet emplacement permet de diffuser l’air dans la pièce tout en conservant les surfaces de travail accessibles. Il fallait également composer avec la bouche de ventilation existante au plafond afin que les deux systèmes ne se neutralisent pas.
Cette réalisation illustre un aspect essentiel de notre travail en CVAC à Montréal : une installation réussie ne dépend pas uniquement de la qualité de la thermopompe. Elle dépend aussi de la façon dont l’appareil est intégré à la circulation d’air, aux activités du local et aux contraintes physiques du bâtiment.
Pourquoi installer une thermopompe murale dans un local commercial compact?
Dans les petits commerces, restaurants, cuisines de préparation, bureaux et locaux de services du Plateau-Mont-Royal, le chauffage existant ne suffit pas toujours à maintenir une température uniforme. À l’inverse, durant l’été, la chaleur produite par les équipements peut rapidement rendre certaines pièces inconfortables.
Une thermopompe murale constitue alors une solution intéressante parce qu’elle permet de chauffer et de climatiser une zone précise sans modifier entièrement le réseau de ventilation du bâtiment.
Dans cette installation, le système Samsung apporte plusieurs avantages concrets :
- un contrôle indépendant de la température dans la pièce;
- une réponse rapide lorsque les équipements augmentent la charge thermique;
- une climatisation efficace durant les journées chaudes et humides;
- un chauffage complémentaire pendant l’hiver montréalais;
- une installation compacte sans conduits supplémentaires;
- une modulation de la capacité selon les besoins réels;
- une diffusion d’air mieux adaptée à un espace occupé pendant plusieurs heures.
Cette flexibilité est particulièrement utile dans les bâtiments du Plateau-Mont-Royal, où les locaux commerciaux sont souvent aménagés dans des constructions anciennes. Les murs de maçonnerie, les plafonds existants, les espaces mécaniques limités et la proximité des propriétés voisines réduisent parfois les possibilités d’installer un système central traditionnel.
Une unité Samsung WindFree™ MaxHeat adaptée aux conditions de Montréal
La gamme Samsung WindFree™ MaxHeat est conçue pour offrir le chauffage et la climatisation à partir d’un système mural à vitesse variable. Le compresseur ajuste progressivement sa puissance plutôt que de fonctionner uniquement à pleine capacité ou à l’arrêt.
Cette modulation contribue à limiter les variations brusques de température. Dans un local commercial, ce fonctionnement est important, car les besoins peuvent changer rapidement selon :
- le nombre de personnes présentes;
- les appareils utilisés;
- le débit de la ventilation mécanique;
- l’ensoleillement par les fenêtres;
- l’ouverture des portes;
- la température extérieure;
- les périodes de préparation ou de nettoyage.
En climatisation, la technologie WindFree™ permet une diffusion plus douce après que la température cible a été atteinte. L’air frais est alors distribué par de nombreux microorifices situés sur la façade de l’unité intérieure, ce qui réduit la sensation d’un jet froid direct.
Dans un espace de travail, cette caractéristique peut améliorer le confort des personnes qui occupent longtemps la même zone. Elle demeure toutefois complémentaire au positionnement de l’unité : une thermopompe mal placée peut créer des courants d’air, même lorsqu’elle possède une technologie de diffusion avancée.
Une installation intérieure réalisée au-dessus d’une surface de travail

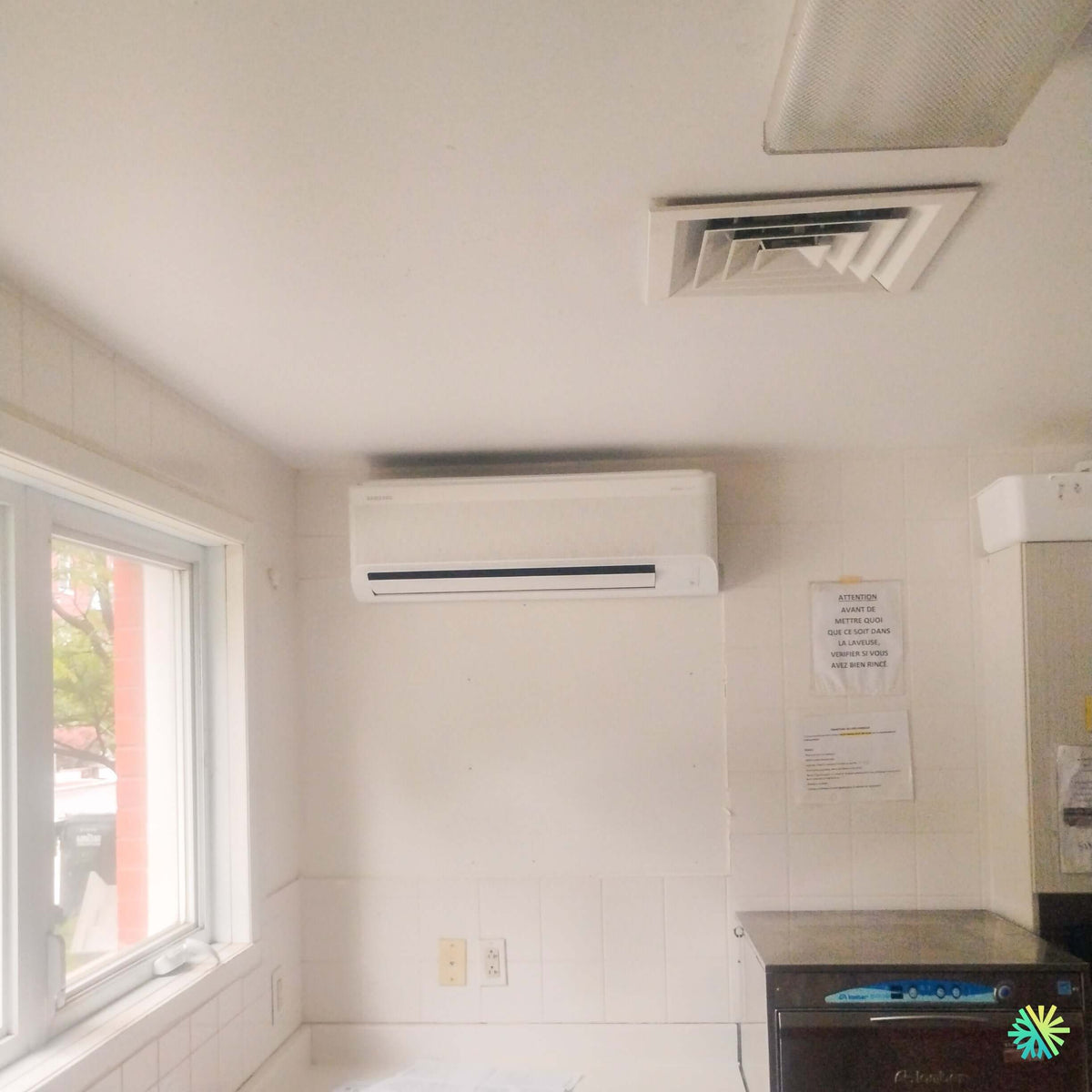

La photo montre que l’unité intérieure a été installée dans la partie supérieure du mur, au-dessus d’une zone libre. Cet emplacement a été choisi afin de préserver les circulations et les équipements du local.
Plusieurs vérifications sont nécessaires avant de fixer une tête murale dans ce type de pièce.
La solidité du support
L’unité doit être fixée sur une surface suffisamment solide pour rester stable malgré les vibrations légères produites par le ventilateur. La plaque de montage doit être parfaitement de niveau afin d’assurer une bonne évacuation du condensat.
Dans une pièce recouverte de céramique, le perçage exige davantage de précision. Une mauvaise méthode peut fissurer les carreaux, créer des éclats visibles ou compromettre l’étanchéité de la surface.
Nos techniciens déterminent d’abord la position des montants ou de la structure disponible. Ils utilisent ensuite les outils appropriés pour traverser le revêtement sans l’endommager inutilement.
La hauteur de l’unité
Une thermopompe murale doit généralement être installée assez haut pour diffuser l’air dans la pièce, mais elle ne doit pas être collée au plafond. L’entrée d’air située sur le dessus du cabinet doit demeurer dégagée.
Un espace insuffisant au-dessus de la tête intérieure peut réduire le débit d’air, compliquer le nettoyage des filtres et augmenter le bruit de fonctionnement. Dans ce projet, la hauteur disponible permet à l’unité de reprendre l’air ambiant tout en projetant le flux au-dessus de la zone de travail.
La proximité de la fenêtre
La fenêtre située à gauche de l’appareil représente une source potentielle de gains et de pertes de chaleur. En été, le rayonnement solaire peut réchauffer rapidement la pièce. En hiver, une fenêtre moins performante peut créer une zone plus froide.
Placer l’unité à proximité de cette charge thermique aide le système à réagir aux variations, mais il faut éviter que le rideau d’air soit dirigé directement vers la fenêtre. L’objectif est de traiter l’ensemble du volume de la pièce, et non de refroidir ou de chauffer uniquement la surface vitrée.
La coordination avec la ventilation existante
L’un des éléments les plus importants de cette installation CVAC sur le Plateau-Mont-Royal est la présence d’un diffuseur d’air au plafond.
Dans un local commercial, la thermopompe et la ventilation mécanique remplissent des fonctions différentes :
- la thermopompe chauffe ou refroidit l’air déjà présent;
- la ventilation renouvelle ou extrait une partie de cet air;
- le système d’évacuation peut contrôler les odeurs, la vapeur ou les contaminants;
- l’apport d’air neuf compense l’air rejeté à l’extérieur.
Une thermopompe murale ne remplace donc pas un système de ventilation conforme aux besoins du commerce. Elle agit comme équipement de conditionnement local.
Lors du choix de l’emplacement, nous devons éviter que l’air froid ou chaud soufflé par la thermopompe soit immédiatement aspiré par une grille d’extraction. Une telle configuration réduirait le confort et obligerait l’appareil à fonctionner plus longtemps.
Nous examinons notamment :
- la direction du jet d’air de l’unité murale;
- le type de grille présente au plafond;
- le sens de circulation naturel de l’air;
- la position des postes de travail;
- le débit approximatif de ventilation;
- les sources principales de chaleur;
- les ouvertures vers les pièces adjacentes.
Dans ce projet, l’unité intérieure a été orientée de façon à distribuer l’air vers la zone occupée sans souffler directement dans la bouche de plafond.
Le drainage du condensat : un détail invisible, mais déterminant
En mode climatisation, l’unité intérieure retire une partie de l’humidité de l’air. Cette eau se condense sur l’échangeur et doit être évacuée par un tuyau de drainage.
Une mauvaise pente peut provoquer :
- des écoulements sur le mur;
- une accumulation d’eau dans le bac;
- des odeurs;
- un bruit de gargouillement;
- une croissance microbienne;
- des dommages au revêtement ou aux équipements situés sous l’unité.
Dans un espace commercial où l’unité se trouve au-dessus d’une zone de travail, le drainage doit être particulièrement fiable. Nous installons le tuyau avec une pente continue lorsque la configuration le permet. Lorsqu’un écoulement gravitaire est impossible, une pompe à condensat adaptée peut être requise.
Le passage mural doit également être scellé afin de limiter les infiltrations d’air, d’eau et d’insectes.
Le choix de la capacité ne doit pas reposer uniquement sur la superficie
La capacité exacte d’une thermopompe ne peut pas être déterminée correctement à partir d’une photo ou de la superficie seule. Dans un local commercial, les charges internes peuvent être beaucoup plus élevées que dans une pièce résidentielle de dimensions comparables.
Pour dimensionner un système, nous considérons notamment :
- la superficie et la hauteur du plafond;
- le niveau d’isolation;
- le type de fenêtre;
- l’orientation du local;
- la puissance des appareils présents;
- le nombre moyen d’occupants;
- les horaires d’utilisation;
- le débit d’extraction;
- l’apport d’air extérieur;
- l’ouverture fréquente des portes;
- les besoins de chauffage hivernal.
Une thermopompe surdimensionnée peut refroidir rapidement sans déshumidifier suffisamment. Elle risque alors d’effectuer des cycles courts, ce qui crée une sensation d’humidité et des variations de température.
Une unité sous-dimensionnée peut fonctionner continuellement durant les périodes les plus exigeantes sans atteindre la consigne. Dans un commerce, cela peut aussi accélérer l’encrassement des filtres et augmenter la consommation électrique.
Chez AirGreen, nous adaptons la capacité aux conditions réelles du local plutôt que d’utiliser une règle approximative de BTU par pied carré.
Une installation commerciale qui exige un entretien adapté à l’environnement
Les filtres doivent être vérifiés plus souvent
Une unité installée dans une pièce de préparation ou près d’équipements commerciaux peut accumuler plus rapidement de la poussière, des particules et des résidus en suspension qu’une unité résidentielle installée dans une chambre.
Les filtres lavables de l’unité intérieure doivent donc être inspectés régulièrement. La fréquence dépend de l’activité du local, mais une vérification mensuelle constitue souvent un bon point de départ.
Des filtres obstrués réduisent le débit d’air et peuvent entraîner :
- une baisse de capacité;
- une augmentation du bruit;
- une consommation électrique supérieure;
- la formation de glace sur l’échangeur;
- une déshumidification moins efficace;
- un fonctionnement plus long du compresseur.
Les filtres doivent être retirés, nettoyés selon les recommandations applicables, puis complètement séchés avant d’être remis en place.
La graisse et les vapeurs demandent une vigilance particulière
Une thermopompe murale ne doit pas être installée directement au-dessus d’une source importante de graisse, de vapeur ou de chaleur. Les particules graisseuses peuvent adhérer à l’échangeur et au ventilateur tangentiel, créant une couche difficile à enlever.
Cette accumulation peut réduire la performance et produire des odeurs. Elle peut aussi nécessiter un nettoyage en profondeur de la thermopompe murale plus fréquent.
Dans le projet présenté, l’unité est installée sur un mur dégagé, à distance des appareils visibles. Cette séparation contribue à protéger le cabinet et facilite l’accès aux filtres.
L’entretien préventif devrait comprendre :
- le nettoyage régulier des filtres;
- l’inspection de l’échangeur;
- la vérification de la roue de ventilation;
- le contrôle du bac de condensat;
- le rinçage du drain;
- l’inspection des raccordements frigorifiques;
- la vérification de l’unité extérieure;
- un essai des modes chauffage et climatisation.
Les erreurs à éviter dans une installation commerciale
Diriger l’air directement vers un poste de travail
Un jet d’air constant sur une personne peut devenir inconfortable, même lorsque la température générale est correcte. Les ailettes doivent être réglées pour distribuer l’air dans le volume de la pièce.
Placer l’unité trop près d’une extraction
Si l’air traité est immédiatement rejeté à l’extérieur, le système perd une partie importante de son efficacité.
Installer la tête intérieure au-dessus d’un appareil très chaud
La thermopompe peut mesurer une température qui ne représente pas l’ensemble de la pièce. Elle risque alors de surclimatiser certaines zones.
Négliger l’accès pour l’entretien
Les filtres doivent pouvoir être retirés et le cabinet doit rester accessible. Une tablette, une armoire ou un équipement ajouté après l’installation ne devrait pas bloquer la façade.
Utiliser une capacité résidentielle sans analyser les charges internes
Les appareils commerciaux peuvent dégager plusieurs milliers de BTU par heure. Cette chaleur doit être intégrée au calcul de dimensionnement.
Confondre climatisation et ventilation
Une thermopompe recircule principalement l’air intérieur. Elle ne remplace pas l’apport d’air neuf ni l’extraction nécessaire dans un espace commercial.
Une solution bien intégrée au bâtiment du Plateau-Mont-Royal
Le Plateau-Mont-Royal comprend de nombreux immeubles mixtes où les commerces occupent le rez-de-chaussée et les logements les étages supérieurs. Les installations extérieures doivent alors tenir compte du voisinage, du bruit, de l’accès aux cours, des escaliers, des balcons et des règles applicables au bâtiment.
Le parcours des conduites doit être planifié avec soin pour conserver une apparence propre. Il faut aussi limiter les vibrations transmises à la maçonnerie ou à la structure.
Selon le site, nous pouvons utiliser :
- une base au sol;
- un support mural;
- des coussinets antivibratoires;
- un cache-tuyaux extérieur;
- un drainage gravitaire;
- une pompe à condensat;
- un parcours intérieur protégé;
- une alimentation électrique dédiée.
La photo intérieure montre une installation sobre, alignée avec le mur et intégrée à la configuration existante. L’unité demeure visible et accessible, sans empiéter sur les surfaces utiles.
La mise en service fait partie intégrante de l’installation
Avant de remettre le système au client, nous vérifions plusieurs paramètres essentiels.
Le circuit frigorifique doit d’abord être testé et mis sous vide. Cette procédure permet de retirer l’air et l’humidité avant la mise en circulation du réfrigérant.
Nous contrôlons ensuite :
- l’étanchéité des raccordements;
- la pression et le fonctionnement du circuit;
- l’évacuation du condensat;
- la température de soufflage;
- le débit d’air;
- les vibrations;
- le fonctionnement de la télécommande;
- les modes chauffage et climatisation;
- la communication entre les unités;
- l’absence de bruits anormaux.
Dans un commerce, nous expliquons également comment régler la température sans créer de conflits entre la thermopompe et le système de ventilation. Une consigne stable permet généralement au compresseur à vitesse variable de fonctionner plus efficacement que des arrêts et redémarrages fréquents.
Admissibilité aux subventions : toujours vérifier les numéros exacts
Certaines thermopompes à basse température peuvent être admissibles à une aide financière, selon le programme en vigueur et la configuration installée. L’admissibilité repose toutefois sur le couple exact formé par l’unité intérieure et l’unité extérieure.
Le nom Samsung WindFree™ MaxHeat ne suffit pas à confirmer un montant. Il faut vérifier :
- les numéros de modèle complets;
- la capacité nominale;
- la capacité de chauffage certifiée à basse température;
- la référence AHRI applicable;
- le type de bâtiment;
- l’usage résidentiel ou commercial;
- les règles du programme à la date de l’installation;
- les documents exigés.
Les programmes résidentiels ne s’appliquent pas automatiquement à un local commercial. Avant de promettre une subvention, il faut donc valider l’usage du bâtiment et les critères administratifs précis.
L’expertise AirGreen pour les commerces de Montréal et du Grand Montréal
Nous réalisons des installations de thermopompes murales à Montréal, mais également à Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque environnement commercial présente ses propres contraintes.
Sur le Plateau-Mont-Royal, nous devons souvent travailler avec :
- des murs de brique ou de maçonnerie;
- des espaces arrière très étroits;
- des immeubles mitoyens;
- des systèmes de ventilation existants;
- des plafonds déjà occupés;
- des locaux en activité;
- des horaires d’accès limités;
- des équipements qui ne peuvent pas être déplacés longtemps.
Notre approche consiste à analyser le fonctionnement réel du local avant de choisir l’emplacement. Nous ne cherchons pas uniquement l’endroit le plus facile pour percer le mur. Nous déterminons où la thermopompe offrira le meilleur confort tout en demeurant accessible et compatible avec les opérations du commerce.
Cette installation d’une thermopompe murale Samsung WindFree™ MaxHeat sur le Plateau-Mont-Royal démontre comment une unité compacte peut être intégrée à une pièce commerciale comprenant déjà une ventilation au plafond, des surfaces lavables et des équipements professionnels.
Le positionnement en hauteur, la coordination avec le diffuseur existant, la protection du drainage et l’accès aux filtres ont tous été considérés afin d’obtenir une installation fonctionnelle et durable.
