Une installation triple zone compacte, pensée pour le confort de trois espaces sans multiplier les unités extérieures

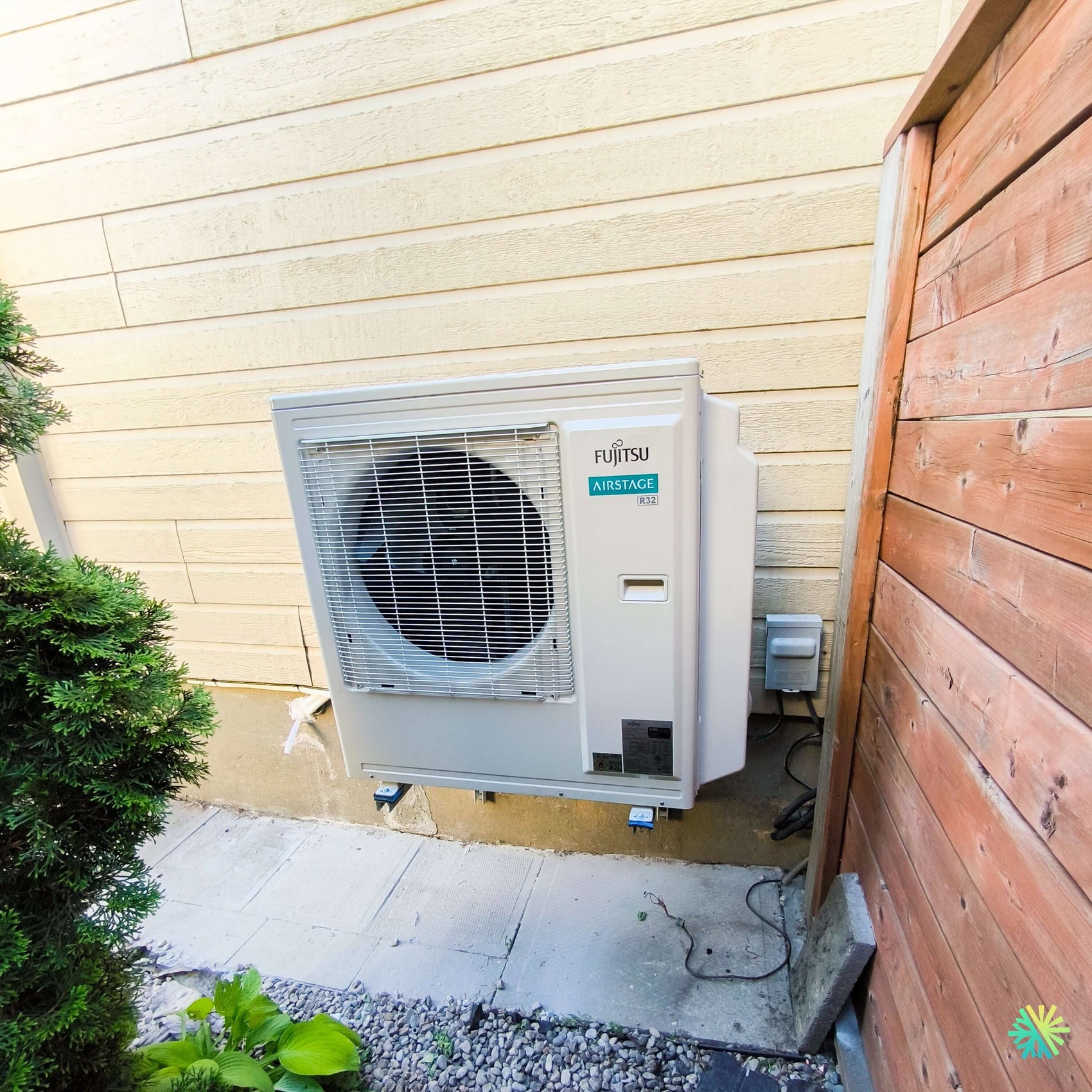

À Saint-Barnabé-Sud, nous avons réalisé une installation qui illustre parfaitement l’un des grands avantages d’une thermopompe triple zone : obtenir un contrôle indépendant de plusieurs espaces de la maison tout en conservant une seule unité extérieure. Pour ce projet, le choix s’est porté sur une Fujitsu AIRSTAGE Aquila XLTH, une solution multizone conçue pour combiner chauffage et climatisation dans plusieurs pièces à partir d’un seul système extérieur.
La configuration du terrain ajoutait cependant une contrainte très concrète. Comme on le voit sur la photo de notre installation, l’unité extérieure devait prendre place dans un passage latéral relativement étroit, entre le revêtement extérieur de la maison et une clôture de bois. Ce genre de situation demande davantage qu’une simple fixation au mur. Il faut réfléchir à l’accès de service, au dégagement de l’appareil, aux conduites frigorifiques, au drainage hivernal, à la circulation d’air et à la façon dont les techniciens pourront éventuellement intervenir sur le système.
Nous avons donc installé l’appareil sur des supports muraux métalliques, en conservant l’espace disponible au sol et en plaçant l’unité de façon ordonnée le long de la fondation. Le sectionneur électrique extérieur est également visible à proximité immédiate de la thermopompe, tandis que les raccordements sont regroupés du côté droit de l’appareil.
Le résultat est compact, fonctionnel et particulièrement adapté à cette propriété de Saint-Barnabé-Sud.
Pourquoi choisir une thermopompe Fujitsu triple zone?
Une maison n’est presque jamais uniforme sur le plan thermique. Une chambre exposée au soleil, un salon comportant plusieurs fenêtres et une pièce située à un étage différent n’ont ni les mêmes pertes de chaleur ni les mêmes besoins en climatisation.
Avec une thermopompe triple zone Fujitsu, trois espaces peuvent être traités à partir d’une seule unité extérieure, tout en permettant un réglage individuel des unités intérieures.
La documentation Fujitsu pour les systèmes AIRSTAGE série H Aquila confirme que chaque unité intérieure peut être commandée indépendamment. Elle indique également que les systèmes multizones peuvent utiliser différents styles d’unités intérieures : unités murales, unités Slim Duct, cassettes compactes et unités Mid Static Duct.
Cette polyvalence devient particulièrement intéressante lorsque l’architecture d’une résidence ne permet pas d’installer le même type d’évaporateur dans toutes les pièces.
Dans un projet résidentiel classique, les unités murales demeurent souvent le choix le plus simple. Dans d’autres bâtiments, nous pouvons toutefois avoir besoin d’une unité encastrée afin de préserver certaines surfaces murales ou de distribuer l’air à travers de courts conduits.
Une seule unité extérieure pour plusieurs zones
L’installation photographiée montre bien l’intérêt pratique du multizone.
L’espace disponible entre la maison et la clôture n’est pas immense. Installer trois groupes extérieurs distincts dans un endroit comme celui-ci aurait demandé beaucoup plus de surface et aurait considérablement chargé visuellement le côté de la propriété.
Avec l’architecture Fujitsu AIRSTAGE multizone, un seul groupe extérieur dessert les différentes zones.
Selon la documentation du fabricant, la série comprend notamment :
- des unités extérieures de 18 000 BTU/h pouvant raccorder jusqu’à deux unités intérieures;
- des modèles de 24 000 BTU/h pouvant raccorder jusqu’à trois unités intérieures;
- des modèles de 36 000 BTU/h pouvant alimenter jusqu’à quatre unités;
- des modèles de 45 000 BTU/h pouvant raccorder jusqu’à cinq unités intérieures.
Ces valeurs décrivent la gamme présentée par Fujitsu et ne signifient pas que chaque bâtiment devrait automatiquement recevoir l’une ou l’autre de ces capacités. Le dimensionnement dépend toujours des besoins thermiques réels de la propriété.
Triple zone ne veut pas dire trois capacités choisies au hasard
C’est probablement l’un des aspects les plus importants lorsque nous concevons une installation CVAC multizone.
Il ne suffit pas de dire qu’une chambre mérite 9 000 BTU, qu’un salon semble avoir besoin de 12 000 BTU et qu’une troisième pièce pourrait utiliser 15 000 BTU, puis de raccorder les trois unités ensemble sans vérifier la combinaison.
Fujitsu publie précisément des tables de combinaisons autorisées pour ses systèmes Aquila. La page consacrée aux unités trois zones montre par exemple différentes associations d’unités intérieures compatibles avec la plateforme extérieure correspondante. Le fabricant précise également que ces tableaux ne doivent pas être utilisés comme unique méthode de sélection de capacité et recommande son logiciel Design Simulator pour la sélection des équipements AIRSTAGE série H.
Cette distinction est fondamentale.
Une combinaison peut être techniquement raccordable sans pour autant constituer le meilleur dimensionnement pour la maison.
Chez AirGreen, nous devons donc considérer simultanément :
- la charge thermique de chaque pièce;
- les capacités disponibles des unités intérieures;
- la combinaison approuvée par le fabricant;
- la demande maximale probable des trois zones;
- l’emplacement des évaporateurs;
- les longueurs des conduites;
- les différences de hauteur;
- les contraintes d’installation propres au bâtiment.
Jusqu’à 130 % de capacité connectée : ce que cela signifie réellement
Fujitsu indique que certaines configurations multizones permettent une capacité de connexion allant jusqu’à 130 %. Cela offre une certaine flexibilité au moment d’associer les unités intérieures à l’unité extérieure.
Il faut cependant éviter une mauvaise interprétation fréquente.
Une capacité connectée supérieure à 100 % ne transforme pas l’unité extérieure en appareil de capacité supérieure. Fujitsu précise expressément qu’un dépassement de 100 % dans une combinaison n’augmente pas la capacité de production du système.
Prenons le principe d’un système où plusieurs unités intérieures sont installées dans des pièces qui n’atteignent pas toutes leur demande maximale au même moment. Une certaine diversité des charges peut rendre cette configuration cohérente. En revanche, si les trois pièces exigent simultanément leur pleine capacité, la production disponible doit être répartie entre les zones.
C’est précisément pourquoi le choix d’un système triple zone doit être effectué comme un ensemble et non comme trois appareils indépendants.
Un confort indépendant, avec une limite importante à connaître
Chaque zone peut disposer de sa propre commande et de sa propre température de consigne. Une chambre peut ainsi être réglée différemment du salon ou d’un bureau.
Cette indépendance ne signifie toutefois pas que les zones peuvent fonctionner dans des modes saisonniers opposés.
La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas simultanément.
Autrement dit, il est possible d’avoir plusieurs températures de consigne lorsque le système fonctionne en chauffage, puis plusieurs consignes en climatisation. En revanche, une unité intérieure ne peut pas demander du chauffage pendant qu’une autre demande simultanément de la climatisation sur la même unité extérieure.
Nous préférons expliquer ce point clairement lors de la sélection d’une thermopompe multizone, car il permet au propriétaire de comprendre précisément comment son système fonctionnera.
Les détails visibles à Saint-Barnabé-Sud montrent pourquoi l’emplacement de l’unité extérieure compte autant que le choix de la thermopompe
Un passage étroit qui demandait une installation très réfléchie
La photo de ce projet montre immédiatement la principale particularité du chantier : l’unité extérieure se trouve dans une zone délimitée par la maison d’un côté et une structure de bois de l’autre.
Dans une telle configuration, nous devons utiliser l’espace intelligemment.
L’objectif n’est pas seulement de trouver un endroit où la thermopompe peut physiquement entrer. Nous devons conserver les dégagements nécessaires, faciliter l’accès aux raccordements et éviter une disposition qui rendrait un futur entretien CVAC inutilement difficile.
Le ventilateur frontal est orienté vers l’espace libre devant l’appareil plutôt que directement contre une surface. Les raccordements demeurent regroupés sur le côté, tandis que le sectionneur électrique est accessible à proximité.
Cette planification fait une vraie différence dans une installation compacte.
Pourquoi nous avons utilisé des supports muraux
L’unité Fujitsu est fixée sur deux supports métalliques ancrés à la structure plutôt que déposée directement au niveau du passage.
Ce choix offre plusieurs avantages pratiques.
Premièrement, il libère le sol. Dans un espace latéral déjà limité, cela facilite le passage autour de l’appareil et réduit l’encombrement.
Deuxièmement, la surélévation est particulièrement pertinente au Québec. Une thermopompe qui fonctionne en chauffage doit périodiquement effectuer des cycles de dégivrage. L’eau produite pendant ces cycles doit pouvoir s’écouler sous l’appareil. Par temps froid, elle peut ensuite former de la glace.
Si l’appareil est placé trop près du sol, cette accumulation peut éventuellement devenir problématique.
Troisièmement, le montage mural facilite l’accès à certaines parties de l’appareil et réduit le risque que la base soit continuellement entourée de débris ou de végétation.
La végétation voisine doit être prise en compte
À gauche de l’image, une haie mature se trouve relativement près de la zone d’installation.
Ce détail peut sembler anodin, mais il représente un bon exemple de ce que nous examinons dans un projet résidentiel.
Une thermopompe extérieure échange continuellement de l’air avec son environnement. Il faut donc empêcher les branches, feuilles et débris de progressivement envahir l’espace autour de l’échangeur.
Après une installation comme celle-ci, nous recommandons de conserver la végétation raisonnablement taillée afin de maintenir l’accès et la circulation d’air prévus autour de l’unité.
Ce conseil s’applique à nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, mais il devient encore plus important dans les passages latéraux étroits.
Le sectionneur électrique demeure accessible
À droite de l’appareil, nous voyons également le sectionneur électrique extérieur.
Son positionnement compte pour le service et la sécurité. Lorsqu’un technicien doit effectuer une intervention sur la thermopompe, il doit pouvoir isoler l’alimentation de l’équipement conformément aux méthodes de travail applicables.
Un aménagement extérieur peut évoluer au fil des années : clôture ajoutée, rangement, cabanon, végétation, mobilier extérieur. Nous recommandons donc de ne pas obstruer cet accès après l’installation.
Le R32 clairement identifié sur l’unité
La façade de la thermopompe installée à Saint-Barnabé-Sud affiche clairement la mention R32 sous le logo AIRSTAGE.
Le réfrigérant fait partie intégrante de la conception du système. Il influence l’équipement utilisé par le technicien ainsi que les méthodes de travail lors de l’installation, de la mise sous vide, des essais et des interventions futures.
Sur une thermopompe multizone, cet aspect est d’autant plus important que plusieurs circuits de conduites relient les unités intérieures à l’appareil extérieur.
Trois zones signifient davantage de conduites et davantage de points à contrôler
Une thermopompe monozone possède essentiellement un circuit entre son unité intérieure et son groupe extérieur. Avec un système triple zone, le travail devient naturellement plus complexe.
Nous devons gérer plusieurs parcours frigorifiques et leurs connexions respectives.
La qualité de l’installation dépend notamment de la précision apportée aux étapes suivantes :
Préparation des conduites
Les tubes doivent être coupés et préparés proprement. Une mauvaise préparation peut compromettre la qualité d’un raccordement même lorsque le reste du système est correctement installé.
Raccordements frigorifiques
Chaque connexion doit être exécutée avec soin. Plus il existe de zones, plus le nombre de raccordements augmente et plus la rigueur devient importante.
Isolation
Les conduites doivent être correctement isolées afin d’éviter des pertes indésirables et des problèmes de condensation.
Essais d’étanchéité et mise sous vide
Avant la mise en service, le circuit doit être préparé selon les procédures appropriées. La présence d’air ou d’humidité dans un circuit frigorifique peut nuire au fonctionnement et à la longévité de l’équipement.
Identification des zones
Sur une installation multizone, il faut également s’assurer que les conduites et connexions correspondent correctement aux différentes unités intérieures. Une erreur de correspondance entre la tuyauterie et les communications peut provoquer un fonctionnement incohérent lors du démarrage.
L’Inverter est particulièrement pertinent dans un système multizone
Fujitsu indique que cette famille de systèmes utilise un compresseur entraîné par onduleur, c’est-à-dire une technologie Inverter permettant d’adapter le fonctionnement du compresseur à la demande.
Dans une installation triple zone, cette capacité de modulation devient particulièrement intéressante.
La demande d’une maison change constamment. Le matin, deux chambres peuvent nécessiter davantage de chauffage. Plus tard, le salon peut devenir la zone dominante. En après-midi l’été, une pièce exposée au soleil peut demander davantage de climatisation.
L’appareil extérieur doit continuellement gérer cette variation au lieu de répondre à une seule zone fixe.
Chauffage en climat froid : une donnée essentielle pour Saint-Barnabé-Sud
La documentation de la série Aquila indique que les versions CTEB peuvent fonctionner en chauffage jusqu’à -26 °C et en refroidissement jusqu’à 50 °C.
Cette donnée montre pourquoi la sélection exacte du modèle est essentielle au Québec. Deux thermopompes portant la même marque et ayant une apparence extérieure semblable peuvent offrir des caractéristiques de basse température différentes.
Lorsque nous évaluons une thermopompe pour climat froid, nous ne nous limitons donc pas au nombre nominal de BTU affiché dans le nom du système.
Nous devons notamment examiner la capacité disponible aux températures hivernales pertinentes, la configuration exacte des zones et la correspondance avec les besoins du bâtiment.
Les protections intégrées contribuent à la fiabilité du système
Fujitsu indique également que ses systèmes AIRSTAGE de cette série comprennent différentes protections liées aux circuits, au moteur du ventilateur et au compresseur. La documentation mentionne aussi un traitement des ailettes de l’échangeur destiné à améliorer leur résistance à la corrosion.
Pour un appareil installé à l’extérieur toute l’année, ces caractéristiques ont une importance concrète.
Une thermopompe québécoise est exposée à la pluie, au gel, à la neige, à l’humidité et à d’importantes variations de température. La qualité de l’équipement doit donc être accompagnée d’une installation qui respecte son environnement de fonctionnement.
Ce qu’il faut éviter lors d’une installation triple zone
Après de nombreuses installations de systèmes multizones, plusieurs erreurs reviennent régulièrement lorsque nous évaluons des projets existants ou des demandes de remplacement.
La première consiste à surdimensionner les unités intérieures simplement pour « être certain d’avoir assez de BTU ». Une capacité supérieure n’est pas automatiquement synonyme de meilleur confort.
La deuxième est de ne considérer que la superficie en pieds carrés. Les fenêtres, l’isolation, l’orientation, les plafonds, les étages et les pertes thermiques modifient considérablement les besoins d’une pièce.
La troisième consiste à choisir l’unité extérieure uniquement en additionnant les capacités nominales des trois évaporateurs sans vérifier les combinaisons autorisées du fabricant.
Enfin, la quatrième est de placer l’unité extérieure à l’endroit le plus facile à atteindre sans réfléchir au dégivrage, aux dégagements et à l’accès de service.
Le projet de Saint-Barnabé-Sud est justement un bon exemple de la manière dont une installation peut rester compacte tout en tenant compte de ces contraintes.
Une solution propre pour les propriétés où l’espace extérieur est limité
Dans plusieurs secteurs de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, nous travaillons sur des propriétés où les distances entre bâtiments, clôtures, balcons et passages latéraux sont réduites.
Un système triple zone peut alors présenter un avantage particulièrement intéressant : remplacer plusieurs unités extérieures par un seul groupe.
Cela permet de réduire l’encombrement visuel et physique autour de la propriété, sans renoncer au zonage intérieur.
La contrepartie est qu’un système multizone exige une sélection plus méthodique. Le compresseur devient le cœur commun des trois zones, ce qui rend la qualité du dimensionnement et de l’installation encore plus importante.
Une installation qui doit également rester pratique dans cinq ou dix ans
Nous réfléchissons toujours à l’entretien futur lorsque nous installons une thermopompe.
L’appareil photographié est placé de manière à demeurer accessible depuis le passage. Les connexions et le sectionneur ne sont pas enfermés derrière une structure permanente. L’espace devant le ventilateur demeure dégagé.
Ces choix ne changent peut-être pas l’apparence spectaculaire d’une installation le jour où elle est terminée, mais ils font une grande différence le jour où un technicien doit effectuer un nettoyage, un diagnostic ou une réparation.
Une bonne installation CVAC doit être facile à entretenir, pas seulement facile à installer.
Subventions : toujours vérifier le modèle exact et la référence admissible
Pour toute thermopompe Fujitsu destinée à bénéficier d’une aide financière, nous recommandons de vérifier l’admissibilité du système exact, et non seulement le nom commercial Aquila.
Les documents fournis pour ce projet présentent les combinaisons et caractéristiques générales de la série, mais ne fournissent pas à eux seuls une référence AHRI ni un montant de subvention propre à l’équipement visible sur la photo. Nous évitons donc d’attribuer un montant précis sans avoir la combinaison complète des modèles intérieur et extérieur.
Cette vérification est particulièrement importante parce que les programmes d’aide peuvent appliquer leurs critères à une combinaison certifiée spécifique.
AirGreen : des installations multizones adaptées au bâtiment, pas seulement au catalogue
Cette réalisation de Saint-Barnabé-Sud représente bien notre manière d’aborder une thermopompe triple zone.
Nous avons devant nous un espace extérieur étroit, une clôture à proximité, de la végétation sur le côté et une surface au sol que nous souhaitions conserver aussi dégagée que possible. Le choix d’une Fujitsu AIRSTAGE Aquila XLTH multizone, associé à un montage mural compact, répond efficacement à ces contraintes.
Mais l’appareil extérieur n’est qu’une partie du projet.
La vraie qualité d’un système triple zone vient de l’ensemble : capacités correctement choisies, unités intérieures adaptées aux pièces, combinaisons approuvées, conduites bien planifiées, installation frigorifique rigoureuse, drainage approprié et mise en service complète.
C’est cette approche que nous appliquons chez AirGreen à Saint-Barnabé-Sud, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud pour nos projets de thermopompes, systèmes multizones et installations CVAC.
Une thermopompe triple zone bien conçue ne sert pas simplement à produire de l’air chaud ou froid dans trois pièces. Elle permet d’organiser le confort de la maison autour de la façon dont ses occupants utilisent réellement leurs espaces, tout en conservant une installation extérieure beaucoup plus compacte.
