Une installation triple zone pensée pour chauffer et climatiser trois espaces sans encombrer les murs
À Saint-Pie, nous avons réalisé l’installation d’une thermopompe triple zone Fujitsu AIRSTAGE Aquila XLTH, une configuration particulièrement intéressante lorsqu’une résidence comporte plusieurs pièces qui ne réagissent pas de la même façon aux variations de température. Plutôt que de chercher à imposer une température uniforme à toute la maison à partir d’un seul point de diffusion, le système multizone permet de répartir le chauffage et la climatisation entre plusieurs unités intérieures.

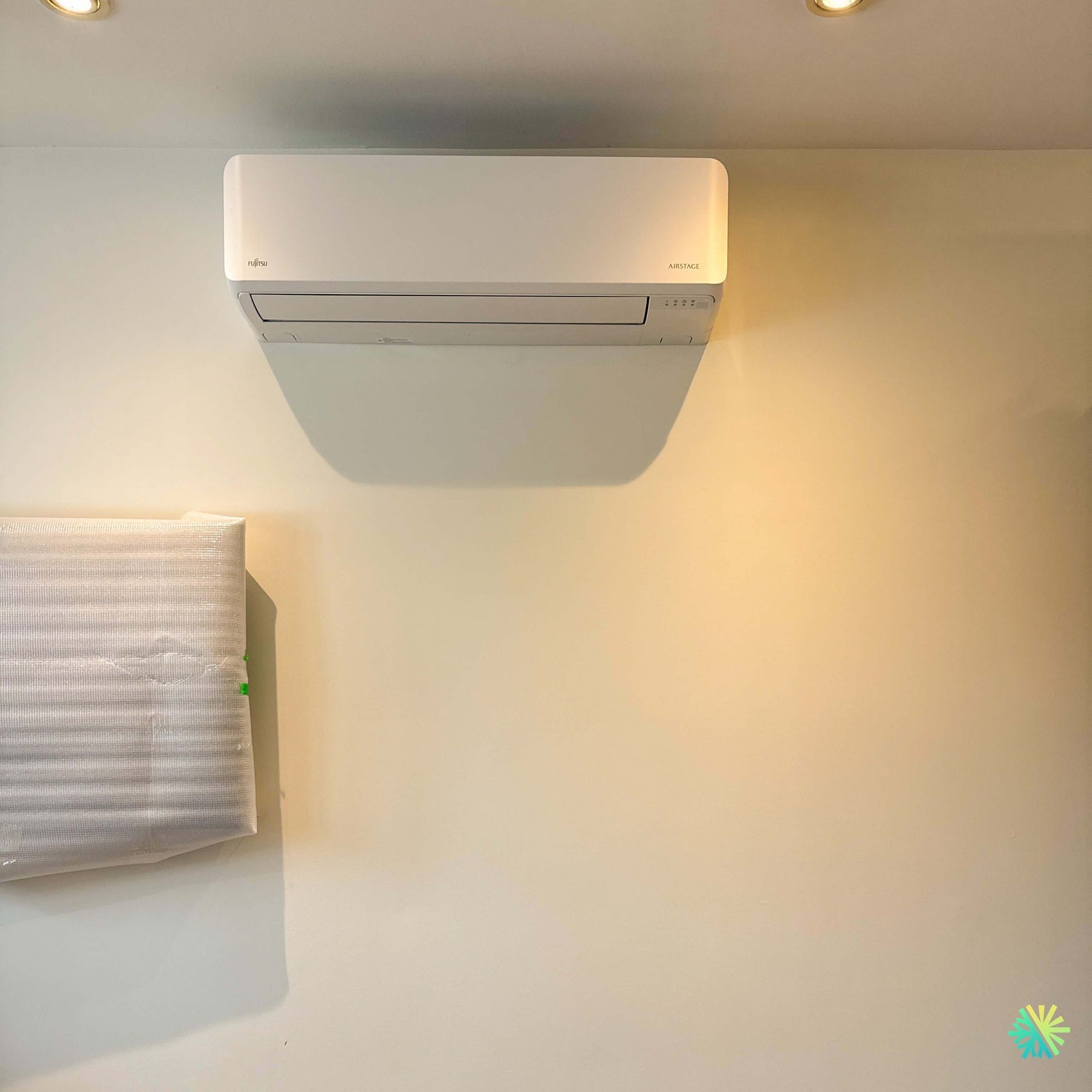

La photo de cette installation montre l’une des unités murales Fujitsu AIRSTAGE installées par notre équipe AirGreen. Le résultat est volontairement sobre : l’appareil est placé haut sur un mur clair, à proximité du plafond, sans tuyauterie ni câblage apparents autour de l’unité. Cette intégration visuelle est particulièrement intéressante dans une pièce où l’on souhaite conserver des murs dégagés et éviter qu’une installation CVAC attire inutilement l’attention.
Dans ce projet de thermopompe triple zone à Saint-Pie, le défi n’était donc pas simplement de raccorder trois unités intérieures à une unité extérieure. Nous devions également réfléchir à la circulation de l’air dans chaque zone, au dimensionnement des appareils, au parcours des conduites et à la finition intérieure.
Une unité murale qui s’intègre réellement à la pièce
Un détail ressort immédiatement sur la photo : l’unité intérieure Fujitsu est installée très haut, sur un mur libre, avec un espace ouvert important devant elle.
Ce positionnement est avantageux pour plusieurs raisons.
L’air chauffé ou refroidi peut être projeté dans la pièce sans être immédiatement bloqué par un meuble de grande hauteur. Le volet inférieur peut orienter le flux d’air vers l’espace occupé, tandis que l’installation en hauteur permet de conserver le mur disponible pour le mobilier.
Nous remarquons également l’absence de longue goulotte apparente sous l’appareil. Dans certaines installations, le tracé des conduites frigorifiques impose plusieurs pieds de cache-tuyaux visibles à l’intérieur. Ici, la finition obtenue permet à l’unité de paraître presque indépendante du réseau qui la relie au reste du système.
Ce type de résultat demande une bonne planification avant même de fixer la plaque murale.
Nous devons savoir où peuvent passer :
- les conduites frigorifiques;
- le câblage de communication;
- l’alimentation requise par la configuration;
- le drain de condensation;
- les raccordements nécessaires vers l’unité extérieure.
Une unité murale peut sembler parfaitement centrée sur une photo, mais ce qui se trouve derrière le mur compte tout autant que ce qui est visible devant.
Pourquoi choisir une thermopompe triple zone Fujitsu?
Une thermopompe multizone permet de raccorder plusieurs unités intérieures à un seul groupe extérieur. Dans une configuration triple zone, trois espaces peuvent ainsi recevoir leur propre unité de diffusion et leur propre réglage de température.
La documentation Fujitsu consacrée aux systèmes AIRSTAGE Série H Aquila confirme cette flexibilité. Le fabricant prévoit notamment des groupes extérieurs de 18 000, 24 000, 36 000 et 45 000 BTU/h pouvant être associés à différentes familles d’unités intérieures : murales, Slim Duct, cassettes compactes et unités Mid Static Duct. Un groupe de la famille 24 000 BTU/h peut notamment être configuré avec jusqu’à trois unités intérieures, alors que les modèles de plus grande capacité permettent davantage de zones selon les combinaisons autorisées.
Cette architecture donne beaucoup de liberté lorsque les trois pièces ne nécessitent pas la même capacité.
Une petite chambre peut par exemple recevoir une unité intérieure de capacité inférieure à celle d’une grande aire de vie. Il n’est donc pas nécessaire de poser trois appareils identiques simplement parce qu’ils font partie d’un même système.
Les BTU d’un système triple zone doivent être calculés intelligemment
C’est l’un des aspects les plus mal compris des thermopompes multizones.
Fujitsu présente, dans ses tableaux de combinaison, des unités intérieures murales de plusieurs capacités nominales, notamment 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h. De nombreuses associations sont possibles selon le groupe extérieur retenu.
Cela ne signifie toutefois pas que nous choisissons trois têtes, additionnons leurs BTU et commandons automatiquement l’unité extérieure correspondant à cette somme.
Le fabricant indique qu’une unité extérieure multizone peut accepter, dans certaines configurations autorisées, une capacité connectée allant jusqu’à 130 %. Il précise aussi explicitement qu’une combinaison dépassant 100 % de capacité connectée n’augmente pas la capacité de production réelle du système extérieur.
Cette nuance a des conséquences très concrètes.
Si plusieurs zones demandent leur capacité maximale exactement au même moment, le groupe extérieur doit répartir la puissance disponible. C’est pourquoi nous devons regarder le comportement de toute la résidence plutôt que de sélectionner chaque unité intérieure indépendamment.
Ce que nous analysons avant de déterminer la capacité de chaque zone
Pour une installation comme celle de Saint-Pie, le nombre de pieds carrés compte, mais il ne suffit pas.
Nous examinons également :
- le nombre de murs donnant sur l’extérieur;
- la quantité et l’orientation des fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- le niveau d’isolation;
- la position de la pièce dans la maison;
- les ouvertures vers les pièces voisines;
- le nombre d’occupants et l’utilisation de l’espace;
- les besoins en chauffage durant l’hiver;
- la capacité du groupe extérieur à alimenter les trois zones ensemble.
Une chambre de superficie modeste avec deux murs extérieurs et une grande fenêtre peut avoir un besoin différent d’une pièce de taille similaire située au centre du bâtiment.
C’est précisément pourquoi Fujitsu précise dans sa documentation que ses tableaux de combinaisons autorisées ne constituent pas, à eux seuls, un outil de sélection de la capacité et recommande l’utilisation de son Design Simulator pour la conception des systèmes AIRSTAGE Série H.
Le confort multizone dépend autant de l’installation que de l’équipement
Trois températures indépendantes, avec une particularité importante
Chaque unité intérieure d’un système Fujitsu multizone peut être commandée indépendamment.
Dans la maison de Saint-Pie, cela signifie que les occupants peuvent adapter la consigne de chaque zone selon leurs habitudes.
Une chambre peut être maintenue plus fraîche la nuit, tandis que l’espace principal reste à une température différente. Une zone peu utilisée peut également demander moins de chauffage ou de climatisation.
Il faut cependant comprendre le fonctionnement général d’un multizone : Fujitsu indique que le système assure le chauffage et le refroidissement, mais pas simultanément dans des zones différentes.
Les trois unités peuvent donc avoir des consignes distinctes, mais elles restent reliées à un seul système frigorifique et doivent fonctionner dans un mode compatible.
Cette information est importante lors du choix entre une thermopompe triple zone et plusieurs thermopompes monosplit indépendantes.
La technologie Inverter s’adapte particulièrement bien aux besoins variables
La documentation Fujitsu indique que les systèmes Aquila utilisent un compresseur commandé par onduleur, soit une technologie Inverter.
Son intérêt devient évident dans un système à plusieurs zones.
Les trois pièces ne demandent pratiquement jamais leur capacité maximale en même temps. Une zone peut atteindre sa consigne tandis qu’une autre a encore besoin de chauffage. Une pièce très ensoleillée peut nécessiter moins de chauffage en milieu de journée que tôt le matin.
Plutôt que de dépendre uniquement d’un fonctionnement brutal marche-arrêt, un compresseur Inverter peut adapter davantage son fonctionnement à la demande du système.
Pour le propriétaire, l’objectif est concret : une température plus stable, moins de variations inutiles et un fonctionnement mieux adapté aux besoins changeants des différentes zones.
Le chauffage par temps froid doit faire partie de la sélection
À Saint-Pie, comme partout dans le sud du Québec, une thermopompe doit être évaluée pour ses capacités hivernales et non uniquement pour la climatisation en juillet.
La documentation fournie par Fujitsu pour les systèmes Aquila et Aquila CTEB fait état de solutions de chauffage pour climat froid pouvant fonctionner jusqu’à -26 °C, avec les unités CTEB spécifiquement présentées pour un fonctionnement en chauffage jusqu’à cette température.
Cette donnée est importante, mais nous évitons toujours de résumer la performance hivernale à une seule température minimale.
Trois valeurs doivent être distinguées :
La température minimale de fonctionnement
Elle indique la limite de fonctionnement annoncée pour une configuration donnée.
La capacité réellement disponible à basse température
La quantité de chaleur produite évolue avec la température extérieure et dépend du modèle exact.
Les pertes thermiques de la résidence
Plus il fait froid à l’extérieur, plus la maison perd de chaleur.
Une bonne installation de thermopompe à Saint-Pie doit donc être dimensionnée en comparant la capacité disponible aux besoins réels du bâtiment.
Une installation esthétique peut aussi être techniquement avantageuse
Sur la photo de ce projet, aucun long parcours de goulotte ne traverse le mur autour de l’unité intérieure.
Ce détail améliore évidemment l’apparence, mais il peut aussi témoigner d’une planification plus directe du parcours des conduites.
Moins il est nécessaire de contourner des éléments architecturaux, plus l’installation peut rester propre. Cela ne signifie pas qu’un parcours visible est techniquement mauvais : certaines configurations de bâtiments rendent la goulotte incontournable. L’objectif est plutôt de trouver le meilleur tracé réaliste pour chaque propriété.
Chez AirGreen, nous déterminons l’emplacement des unités en tenant compte simultanément de :
la diffusion de l’air, la structure du bâtiment, le drainage, l’accès pour l’entretien, les conduites frigorifiques et l’esthétique finale.
Nous ne choisissons pas l’endroit uniquement parce qu’il est le plus rapide à atteindre depuis l’extérieur.
L’entretien futur commence dès le jour de l’installation
L’appareil photographié conserve un espace dégagé devant lui, ce qui est important autant pour son fonctionnement que pour son entretien.
Une unité murale doit rester accessible pour permettre notamment :
- le retrait et le nettoyage des filtres;
- l’inspection de l’évaporateur;
- la vérification du bac et du drain;
- le nettoyage approfondi lorsqu’il devient nécessaire;
- l’accès aux composantes interneses en cas de diagnostic.
Placer une unité directement au-dessus d’une armoire très haute ou dans un endroit pratiquement inaccessible peut compliquer inutilement les interventions futures.
Nous intégrons donc cette question dès la conception de chaque installation CVAC.
Les erreurs que nous cherchons à éviter sur un projet triple zone
Plus une installation comporte de zones, plus la coordination devient importante.
Parmi les problèmes que nous voulons éviter figurent :
- une unité intérieure trop grande pour une petite pièce;
- une unité trop petite pour une aire ouverte;
- des trajectoires d’air directement bloquées par du mobilier;
- des drains avec une pente inadéquate;
- des parcours de tuyauterie inutilement complexes;
- une mauvaise combinaison entre les capacités intérieures et extérieures;
- des unités difficiles à entretenir;
- un groupe extérieur installé dans une zone où la neige ou les obstacles limitent la circulation d’air.
Un système haut de gamme ne peut pas compenser automatiquement une mauvaise conception.
C’est pourquoi notre travail d’installateur ne consiste pas uniquement à poser la Fujitsu Aquila XLTH : nous devons faire fonctionner l’ensemble comme un système cohérent.
Une seule unité extérieure pour trois espaces : un avantage concret
Pour plusieurs propriétaires, l’un des avantages les plus visibles d’une thermopompe triple zone est la réduction du nombre d’unités extérieures.
Trois systèmes monosplit auraient normalement trois groupes extérieurs. Une configuration multizone permet de regrouper plusieurs zones sur un seul groupe compatible.
Cela peut faciliter l’intégration autour d’une maison en conservant davantage d’espace libre pour une terrasse, un passage ou l’aménagement paysager.
Cette solution n’est toutefois pas systématiquement préférable. Dans certains projets à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, plusieurs monosplits indépendants peuvent mieux correspondre aux besoins. Dans d’autres, une thermopompe centrale constitue une solution plus logique.
Notre objectif est de choisir la configuration en fonction du bâtiment et non de forcer le même type d’équipement dans chaque maison.
Ce projet de Saint-Pie résume bien notre approche chez AirGreen
En regardant cette unité murale Fujitsu installée proprement au-dessus d’un mur dégagé, le résultat semble simple. C’est précisément ce que nous recherchons.
Mais derrière cette simplicité apparente se trouvent plusieurs décisions : choix de l’emplacement, capacité de la zone, combinaison avec deux autres unités intérieures, parcours des lignes, évacuation de la condensation, raccordements, mise en service et vérification du fonctionnement général du système.
La thermopompe triple zone Fujitsu AIRSTAGE Aquila XLTH offre une architecture particulièrement flexible pour les maisons où plusieurs espaces doivent être contrôlés séparément. L’intérêt réel de cette solution apparaît toutefois lorsque l’installation respecte la dynamique thermique de la résidence.
Pour un propriétaire qui compare des options de thermopompe à Saint-Pie, à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, notre conseil reste le même : ne regardez pas uniquement la marque et le nombre de BTU affiché sur les unités intérieures.
Regardez comment ces BTU ont été déterminés, comment les zones travaillent ensemble, où les appareils seront installés et comment le système se comportera lorsque les températures québécoises atteindront réellement leurs extrêmes.
C’est à ce niveau que se joue la différence entre simplement posséder trois unités murales et bénéficier d’une véritable installation CVAC multizone bien conçue.
