Intégrer une thermopompe au-dessus d’une porte sans compromettre l’architecture intérieure

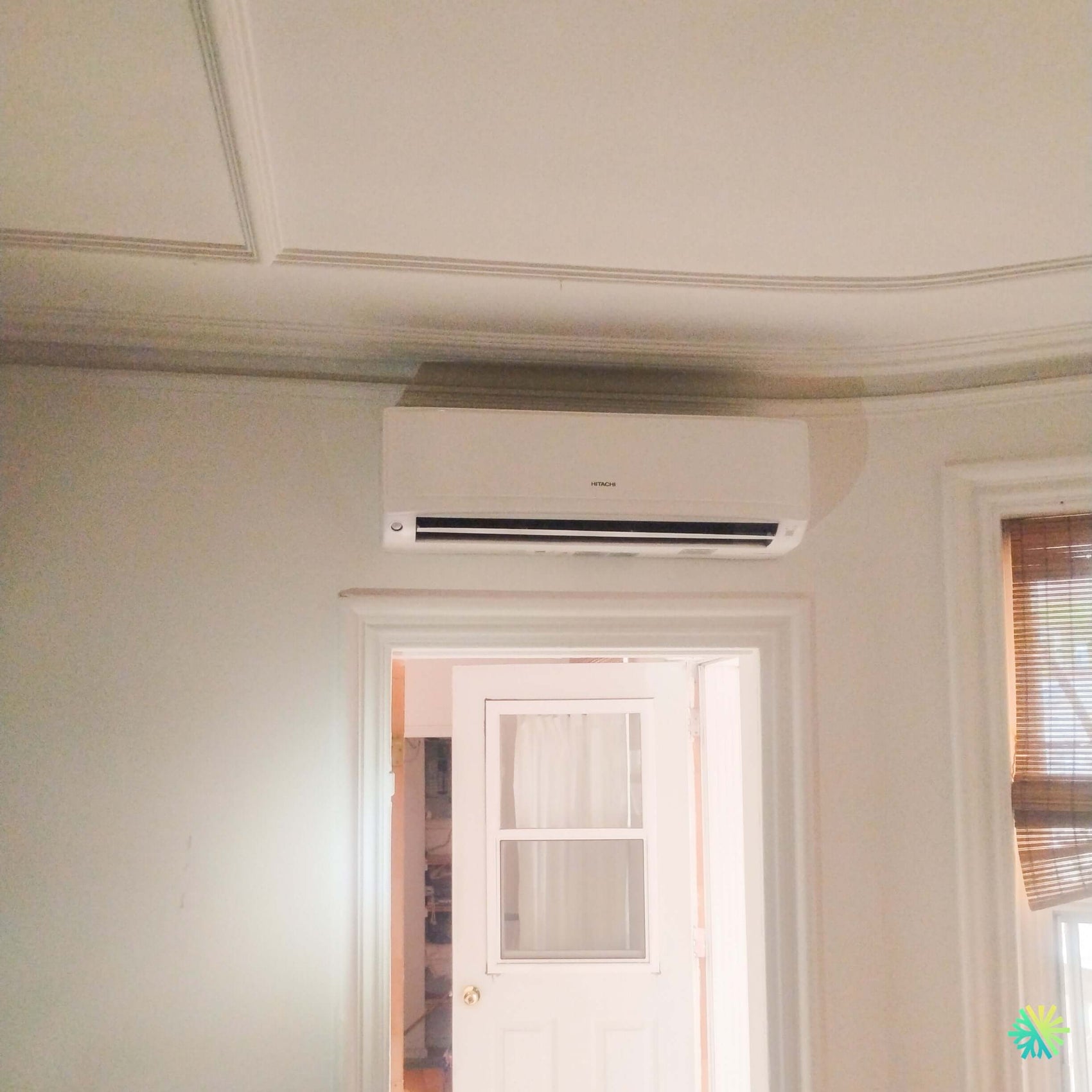

Cette installation de thermopompe murale Hitachi airHome 600 à Sainte-Julie présentait une contrainte bien différente d’un projet réalisé sur un grand mur entièrement dégagé. L’unité intérieure devait trouver sa place dans une section étroite située directement au-dessus d’une ouverture de porte, entre une fenêtre et un mur intérieur, dans une pièce caractérisée par de hautes moulures décoratives.
La photographie montre un environnement où l’architecture occupait une place importante. Le plafond comporte des encadrements moulurés, tandis qu’une corniche imposante suit le haut des murs. Il n’était donc pas question de positionner l’appareil au hasard ou de modifier inutilement les éléments décoratifs existants.
Nous avons utilisé l’espace disponible entre le cadrage de la porte et les moulures supérieures afin d’installer la Hitachi airHome 600 dans un emplacement à la fois fonctionnel, central et relativement discret.
Ce choix permettait de répondre à plusieurs objectifs :
- préserver les moulures et les détails architecturaux;
- maintenir l’accès à la porte;
- éviter d’occuper un mur pouvant accueillir du mobilier;
- utiliser une position élevée favorable à la distribution de l’air;
- conserver un accès raisonnable aux filtres et au panneau avant;
- limiter l’impact visuel de la nouvelle installation CVAC.
Dans une maison possédant des finitions plus anciennes ou plus élaborées, le travail d’un installateur ne se résume pas à déterminer où l’unité peut physiquement entrer. Il faut aussi anticiper son intégration à long terme dans la pièce.
Pourquoi l’espace au-dessus de la porte constituait une solution logique
Les murs disponibles dans une résidence ne sont pas toujours compatibles avec une thermopompe murale. Une fenêtre occupe ici une partie importante du mur de droite. La grande ouverture de porte réduit également les surfaces utilisables, tandis que les moulures limitent la hauteur libre près du plafond.
L’espace au-dessus de la porte offrait néanmoins plusieurs avantages techniques.
D’abord, l’unité intérieure pouvait souffler vers une zone ouverte plutôt que vers un obstacle immédiat. Ensuite, son emplacement élevé permettait à l’air climatisé de progresser dans la pièce avant de descendre graduellement. En chauffage, les volets pouvaient être orientés vers le bas afin de mieux ramener l’air chaud dans la zone occupée.
Cette position évitait aussi de sacrifier un pan de mur qui pourrait être utilisé pour :
- une bibliothèque;
- une armoire;
- un téléviseur;
- un tableau;
- un meuble de rangement;
- un espace de circulation.
Dans les pièces où chaque surface murale possède déjà une fonction, l’installation au-dessus d’une ouverture peut constituer une excellente solution, à condition que les dégagements, la structure et l’entretien futur soient étudiés correctement.
Une vérification structurelle indispensable avant la fixation
Le mur au-dessus d’une porte ne doit jamais être considéré comme une simple surface vide. Il peut contenir un linteau, des montants rapprochés, du câblage, des éléments de finition ou une structure porteuse.
Avant de fixer la plaque de montage, nous devons vérifier :
- la position des montants;
- la nature du revêtement mural;
- la présence probable d’un linteau;
- le parcours des conduites et des fils;
- la possibilité de percer sans endommager la moulure;
- l’espace requis pour les raccordements frigorifiques;
- le dégagement nécessaire pour ouvrir le panneau avant.
Une thermopompe murale doit être solidement ancrée et parfaitement mise au niveau selon les exigences du fabricant. Une plaque de montage déformée peut empêcher l’unité de s’enclencher correctement. Une fixation insuffisante peut produire des vibrations ou un léger mouvement du boîtier lorsque le ventilateur accélère.
Dans cette installation à Sainte-Julie, le positionnement final suit la ligne de l’encadrement de porte. L’appareil paraît centré par rapport à l’ouverture, ce qui contribue à l’équilibre visuel de l’ensemble.
Composer avec des moulures de plafond très présentes
La partie supérieure de la pièce constitue l’un des éléments les plus intéressants de ce projet. Les moulures ne suivent pas seulement la jonction entre le mur et le plafond : elles créent plusieurs niveaux et projettent une ombre importante au-dessus de l’unité.
Nous devions maintenir une distance suffisante entre la thermopompe et ces éléments décoratifs pour ne pas restreindre l’entrée d’air située sur le dessus de l’appareil.
Un espace inadéquat au-dessus d’une unité murale peut entraîner :
- une aspiration d’air limitée;
- une réduction du débit;
- un fonctionnement plus bruyant;
- une lecture de température moins représentative;
- une accumulation accélérée de poussière;
- un accès difficile aux filtres;
- une baisse de performance en climatisation et en chauffage.
L’objectif n’est donc pas de placer l’appareil le plus haut possible. Il faut trouver la hauteur qui offre le meilleur équilibre entre la diffusion de l’air, les recommandations d’installation et les contraintes de la pièce.
La moulure ne doit pas devenir un obstacle à l’entretien
Le panneau avant de la Hitachi doit pouvoir être soulevé pour accéder aux filtres. Si l’unité est trop près d’une corniche, le propriétaire peut ne plus être en mesure d’effectuer l’entretien de base.
Nous vérifions donc physiquement l’ouverture du panneau avant avant de considérer le positionnement comme définitif.
Cette précaution paraît simple, mais elle évite une erreur fréquente : une installation visuellement compacte qui devient extrêmement difficile à nettoyer après quelques mois d’utilisation.
Une distribution d’air vers plusieurs zones
L’emplacement au-dessus d’une ouverture peut aussi aider à rapprocher la thermopompe de deux espaces adjacents. L’appareil reste principalement conçu pour traiter la pièce où il est installé, mais une porte ouverte peut permettre à une partie de l’air de circuler vers la zone voisine.
La portée réelle dépend cependant de plusieurs facteurs :
- la largeur de l’ouverture;
- la disposition des pièces;
- la hauteur des plafonds;
- la vitesse du ventilateur;
- la différence de température entre les espaces;
- la présence d’un escalier ou d’un corridor;
- l’ouverture habituelle de la porte;
- les pertes thermiques de chaque zone.
Il ne faut jamais supposer qu’une seule thermopompe murale chauffera uniformément plusieurs pièces fermées. L’air ne traverse pas efficacement les portes closes et contourne difficilement plusieurs coins.
Dans ce projet, la position au-dessus de la porte favorise néanmoins un mouvement d’air naturel vers l’ouverture, sans que l’appareil empiète sur le passage.
L’importance du volet de soufflage
Le volet inférieur visible sur la photographie est complètement dégagé. Aucun cadrage, rideau ou meuble ne bloque son mouvement.
En mode climatisation, une orientation plus horizontale peut favoriser une diffusion progressive de l’air frais. En chauffage, le volet peut être dirigé davantage vers le bas pour compenser la tendance naturelle de l’air chaud à monter.
Nous recommandons généralement de ne pas diriger constamment le jet d’air vers un endroit où une personne demeure immobile pendant longtemps, comme un fauteuil, un bureau ou un lit. Le confort ne dépend pas seulement de la température mesurée : la vitesse de l’air ressentie joue aussi un rôle important.
Un appareil blanc adapté à une finition intérieure classique
Le boîtier blanc de la Hitachi airHome 600 s’intègre naturellement aux murs, au cadrage de porte et aux moulures. Malgré la présence visible de la thermopompe, l’installation ne crée pas un contraste excessif.
Cette cohérence est particulièrement utile dans une pièce traditionnelle. Une unité trop volumineuse ou placée de manière asymétrique aurait attiré beaucoup plus l’attention.
Les dimensions varient selon la capacité exacte :
- les modèles de 9 000, 12 000 et 15 000 BTU/h mesurent environ 37,4 pouces de largeur;
- le modèle de 18 000 BTU/h mesure environ 41,34 pouces;
- le plus grand modèle atteint environ 43,3 pouces.
La photographie seule ne permet pas de confirmer la capacité installée. Plusieurs modèles possèdent le même format extérieur. Nous vérifions toujours les numéros complets des unités intérieure et extérieure plutôt que d’estimer les BTU d’après la largeur du boîtier.
Une Hitachi airHome 600 choisie pour le chauffage, la climatisation et la qualité de l’air
La Hitachi airHome 600 est une thermopompe murale à technologie Inverter proposée dans plusieurs capacités. La gamme couvre des besoins allant des pièces plus compactes aux grandes aires ouvertes, avec des capacités nominales de climatisation de 9 000 à 22 000 BTU/h dans le tableau technique du fabricant.
Chaque combinaison possède ses propres caractéristiques de rendement, de débit d’air, de niveau sonore et d’alimentation électrique. Il est donc essentiel de dimensionner le système à partir du bâtiment plutôt que de choisir automatiquement le modèle le plus grand.
Pourquoi le nombre de BTU doit être calculé
Une maison de Sainte-Julie peut présenter des besoins très différents d’une autre propriété de superficie comparable.
Les facteurs déterminants comprennent :
- la qualité de l’isolation;
- l’âge des fenêtres;
- l’orientation solaire;
- la superficie vitrée;
- les infiltrations d’air;
- la hauteur des plafonds;
- la disposition des pièces;
- la présence d’un sous-sol;
- la quantité de chaleur produite à l’intérieur;
- la température souhaitée en hiver.
Un appareil trop petit peut fonctionner continuellement sans atteindre la consigne pendant les journées les plus froides. Un appareil trop grand peut effectuer des cycles trop courts et moins bien retirer l’humidité en été.
La technologie Inverter permet à la thermopompe de moduler sa capacité, mais elle ne remplace pas une sélection appropriée.
Une capacité de chauffage adaptée au climat de la Rive-Sud
La série airHome 600 est conçue pour fonctionner en chauffage jusqu’à une température extérieure de -25 °C. Selon la capacité choisie, la chaleur disponible diminue progressivement lorsque la température extérieure devient plus froide.
À -25 °C, le tableau technique indique des capacités maximales allant approximativement de :
- 7 200 BTU/h pour le modèle de 9 000 BTU/h;
- 8 800 BTU/h pour le modèle de 12 000 BTU/h;
- 10 500 BTU/h pour le modèle de 15 000 BTU/h;
- 12 900 BTU/h pour le modèle de 18 000 BTU/h;
- 15 000 BTU/h pour le plus grand modèle.
Ces données sont plus utiles que la seule capacité nominale lorsqu’un propriétaire souhaite utiliser sa thermopompe comme source importante de chauffage.
À Sainte-Julie, les températures hivernales peuvent descendre assez bas pour que la capacité à -15 °C, -20 °C et -25 °C devienne pertinente. Nous analysons donc les performances à basse température et la présence d’un système d’appoint avant de formuler une recommandation.
Des rendements variables selon la capacité
La série présente des rendements saisonniers pouvant atteindre 23,0 TRÉS2 et 9,2 CPSC2 pour la région 5. Les combinaisons indiquées dans la documentation sont certifiées ENERGY STAR et utilisent le réfrigérant R32.
La brochure précise également que la gamme offre le chauffage continu jusqu’à -25 °C, un élément chauffant dans le bac de condensation extérieur, la compatibilité Wi-Fi, la technologie FrostWash et plusieurs capacités comprises dans la famille airHome 600.
Le meilleur indice de rendement présenté pour la gamme ne s’applique toutefois pas automatiquement à chaque capacité. Par exemple, les indices TRÉS2 et CPSC2 diffèrent entre les modèles.
Sur une soumission, nous devons donc identifier clairement :
- le numéro de l’unité intérieure;
- le numéro de l’unité extérieure;
- la capacité nominale;
- le rendement de la combinaison;
- les besoins électriques;
- les diamètres de tuyauterie;
- la capacité de chauffage à basse température.
Technologie Inverter : moins de variations et une meilleure modulation
Le compresseur Inverter ajuste sa vitesse selon la charge thermique réelle. Lorsque la pièce est loin de la température demandée, le système peut augmenter sa production. Lorsqu’il approche de la consigne, il réduit graduellement sa puissance.
Cette modulation permet généralement :
- de maintenir une température plus stable;
- de limiter les démarrages fréquents;
- d’améliorer le confort sonore;
- d’adapter la consommation à la demande;
- de mieux contrôler l’humidité en été;
- d’éviter les grandes variations entre les cycles.
Dans une pièce comportant de hauts plafonds, cette capacité à fonctionner de manière prolongée et modérée peut être particulièrement avantageuse. L’appareil maintient la circulation de l’air et réduit la stratification sans alterner constamment entre pleine puissance et arrêt complet.
FrostWash 3.0 pour soutenir la propreté de l’échangeur
La technologie FrostWash 3.0 agit sur le serpentin intérieur en trois étapes.
Le système chauffe d’abord l’échangeur afin d’aider à ramollir certains dépôts. Il le refroidit ensuite jusqu’à former une couche de givre qui emprisonne une partie des particules. La fonte entraîne finalement les contaminants vers le drainage.
Cette fonction peut être activée manuellement ou automatiquement selon les réglages.
Elle contribue à limiter l’accumulation sur le serpentin, mais elle ne remplace pas :
- le nettoyage périodique des filtres;
- l’inspection du bac de drainage;
- la vérification du tuyau de condensat;
- le nettoyage de la turbine;
- un entretien professionnel lorsque l’intérieur est encrassé.
Une thermopompe installée au-dessus d’une porte peut être moins accessible sans escabeau. Le propriétaire doit donc prévoir une méthode sécuritaire pour atteindre les filtres ou confier cette tâche lors d’un entretien CVAC.
Protection contre les moisissures et gestion de l’humidité
Après certains cycles, la fonction de protection contre les moisissures peut faire circuler de l’air et chauffer le serpentin afin de réduire l’humidité résiduelle à l’intérieur de l’appareil.
Cette fonction est utile pendant les périodes chaudes et humides de la grande région de Montréal. Elle aide à réduire les conditions favorables aux odeurs, mais elle ne peut pas éliminer une contamination déjà établie.
Une odeur persistante, des gouttelettes sous l’unité ou un bruit d’eau doivent être examinés. Ces symptômes peuvent indiquer un filtre très sale, un drain partiellement obstrué ou une accumulation sur la turbine.
Filtration PM2.5 et charbon actif
La Hitachi airHome 600 comprend un préfiltre en acier inoxydable et un filtre purificateur à charbon actif PM2.5. Cette combinaison vise à retenir certaines petites particules et à réduire des odeurs présentes dans l’air qui traverse l’unité.
Il faut toutefois distinguer la filtration locale d’une thermopompe murale d’un système de ventilation complet. L’appareil recircule principalement l’air de la pièce. Il ne remplace pas un échangeur d’air et n’apporte pas d’air frais de l’extérieur.
Dans une maison où les problèmes touchent plusieurs zones, nous évaluons séparément :
- le renouvellement d’air;
- le taux d’humidité;
- la ventilation des salles de bain;
- l’extraction de la cuisine;
- la filtration centrale;
- l’équilibrage des débits.
airCloud Go et contrôle à distance
L’adaptateur Wi-Fi est inclus dans les combinaisons airHome 600 présentées par Hitachi. L’application airCloud Go permet de gérer le système à distance et de programmer son fonctionnement selon les habitudes d’occupation.
Parmi les fonctions disponibles, on retrouve notamment :
- la modification de la température;
- la programmation hebdomadaire;
- certaines estimations de consommation;
- la commande vocale compatible;
- les fonctions Smart Eco;
- la gestion selon la localisation de l’utilisateur.
Pour une thermopompe installée en hauteur, le contrôle par téléphone peut être pratique. Il évite aussi de dépendre uniquement de la télécommande physique, qui peut être égarée ou laissée dans une autre pièce.
Niveau sonore et confort quotidien
Le niveau sonore intérieur dépend de la capacité et de la vitesse sélectionnée. Les plus petits modèles peuvent fonctionner à partir d’environ 29 dB(A) selon le tableau technique, tandis que le fabricant mentionne un niveau pouvant descendre à 27 dB(A) dans une configuration silencieuse précise.
L’installation joue également un rôle majeur. Un bruit anormal peut provenir non pas de la thermopompe elle-même, mais de :
- la plaque de fixation;
- la tuyauterie en contact avec la structure;
- une moulure qui vibre;
- un drain mal soutenu;
- l’unité extérieure installée sur une base instable.
Après la mise en marche, nous vérifions les différents modes du ventilateur, l’ouverture des volets, le drainage et l’absence de vibrations.
Admissibilité aux aides financières : vérifier la combinaison exacte
La documentation du fabricant indique que la gamme est admissible à la plupart des incitatifs provinciaux applicables aux thermopompes. L’admissibilité réelle dépend cependant du programme en vigueur et de la combinaison précise installée.
Avant de confirmer une aide financière, il faut vérifier :
- les deux numéros de modèle;
- la certification reconnue;
- la capacité à la température de référence;
- le type de bâtiment;
- la source de chauffage;
- la date d’installation;
- les critères administratifs;
- les documents exigés.
Nous recommandons de conserver la facture détaillée, les numéros de série, les photographies des plaques signalétiques et toute documentation remise après l’installation.
Les erreurs à éviter dans une installation au-dessus d’une porte
Positionner l’unité trop près des moulures
La corniche peut bloquer l’entrée d’air et empêcher l’ouverture du panneau avant.
Fixer la plaque sans vérifier le linteau
La structure au-dessus d’une porte exige une inspection avant le perçage.
Négliger la circulation de l’air
L’appareil doit souffler vers une zone ouverte et non directement vers une cloison proche.
Oublier l’accès aux filtres
Une installation très haute doit tout de même permettre un entretien sécuritaire.
Choisir la capacité selon l’espace disponible
La dimension physique de l’unité ne doit pas déterminer les BTU nécessaires. Le calcul de charge demeure prioritaire.
Diriger le drainage sans pente continue
Même lorsque le drain est dissimulé, chaque section doit permettre l’écoulement gravitaire ou utiliser une solution mécanique correctement choisie.
Une installation AirGreen adaptée au caractère de la maison
Cette réalisation à Sainte-Julie montre qu’une thermopompe murale peut être intégrée dans une pièce comportant des moulures élaborées, une fenêtre adjacente et peu de surfaces libres.
Nous avons utilisé l’espace au-dessus de la porte afin de préserver les murs disponibles et de maintenir une diffusion d’air efficace. L’unité Hitachi s’aligne avec l’ouverture, reste accessible par l’avant et s’intègre aux teintes claires de la pièce.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Sainte-Julie, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Chaque projet est étudié selon sa structure, ses finitions, ses besoins thermiques et les préférences d’aménagement du propriétaire.
Une installation réussie doit offrir plus qu’une température confortable le jour de la mise en marche. Elle doit demeurer stable, entretenable et bien intégrée à la maison pendant de nombreuses années.
