Une installation multizone Fujitsu pensée pour trois espaces, avec une unité extérieure protégée et parfaitement intégrée
À Saint-Roch-de-Richelieu, nous avons réalisé une installation qui illustre très bien ce qu’une thermopompe triple zone Fujitsu AIRSTAGE AQUILA XLTH peut apporter lorsqu’une résidence exige un contrôle plus précis du confort dans plusieurs pièces sans multiplier les unités extérieures. Le principe est simple en apparence : une seule thermopompe extérieure alimente trois zones intérieures distinctes. Dans la pratique, la réussite d’un tel projet dépend toutefois énormément du choix des capacités, du positionnement des équipements, du parcours des conduites frigorifiques et de la qualité de l’installation.

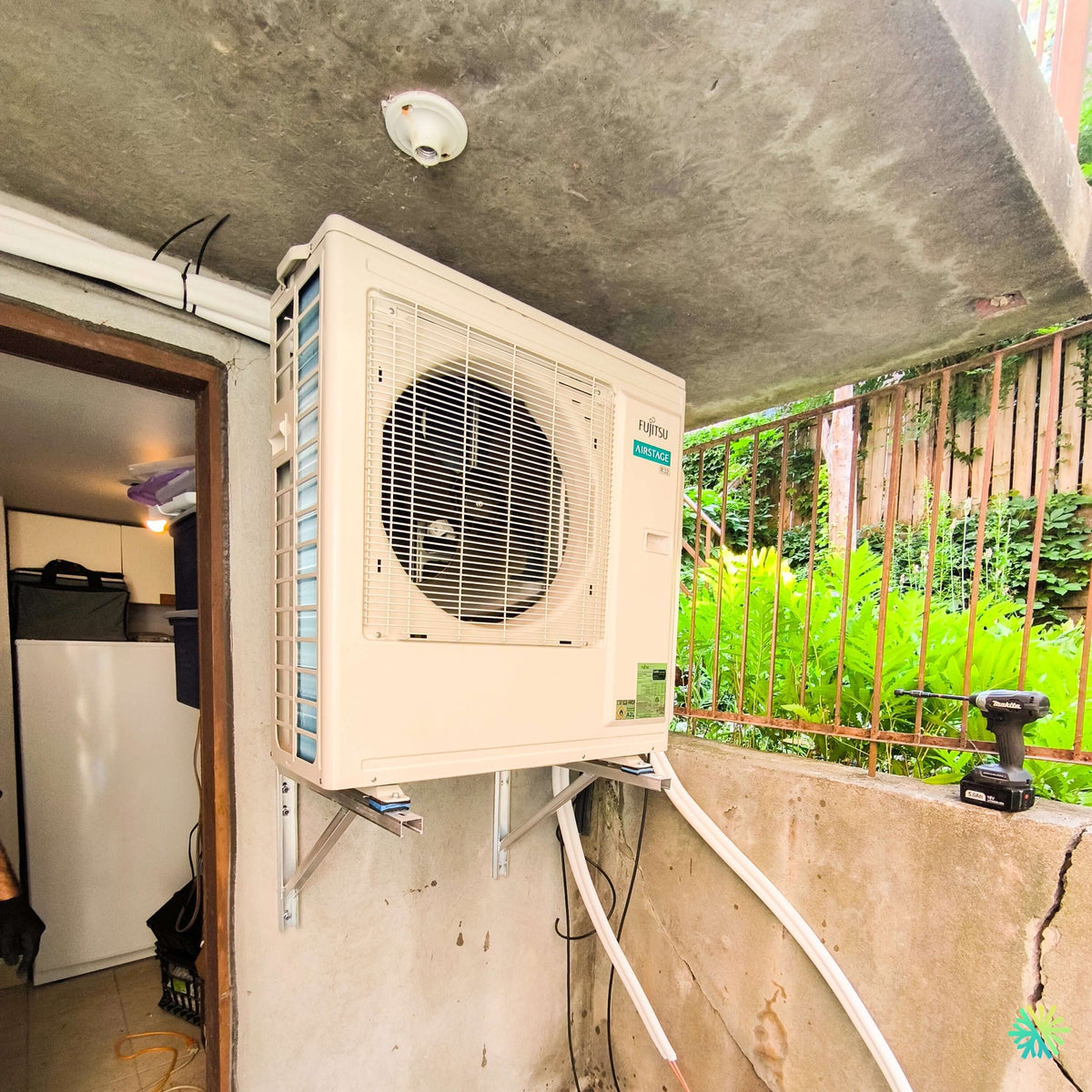

Sur la photo de cette réalisation, l’unité extérieure Fujitsu AIRSTAGE fonctionnant au réfrigérant R32 est installée sous une dalle de béton, dans un espace latéral relativement restreint. Plutôt que de simplement déposer l’appareil au sol, nous l’avons fixé sur des supports muraux robustes, à une hauteur qui le protège mieux de l’eau, des accumulations au sol, des débris et des conditions hivernales.
Ce détail est particulièrement important au Québec. Une thermopompe qui travaille pendant les périodes froides doit conserver une bonne circulation d’air autour de l’échangeur et disposer d’un environnement adéquat pour ses cycles de dégivrage. L’emplacement choisi doit donc tenir compte du bâtiment, mais également de ce qui se passera autour de la machine en janvier et février, et non uniquement le jour de l’installation.
Pourquoi une thermopompe triple zone était particulièrement pertinente ici
Une thermopompe multizone permet de raccorder plusieurs unités intérieures à un seul groupe extérieur. Dans une configuration triple zone, trois espaces peuvent ainsi bénéficier de leur propre unité intérieure et de leur propre réglage de température.
Cela présente plusieurs avantages dans une maison où les besoins ne sont pas identiques partout :
- une chambre exposée au soleil peut demander davantage de climatisation;
- un espace situé au niveau inférieur peut nécessiter moins de refroidissement;
- une aire commune peut avoir une charge thermique beaucoup plus importante qu’une petite chambre;
- certaines pièces peuvent être occupées toute la journée alors que d’autres ne le sont que le soir.
Avec le système multizone Fujitsu, chaque unité intérieure peut être contrôlée individuellement. La documentation de la gamme AIRSTAGE série H Aquila et Aquila CTEB indique également qu’une seule unité extérieure peut alimenter plusieurs unités intérieures, avec une capacité de connexion pouvant atteindre 130 %, selon les combinaisons autorisées. Elle précise également que le système assure le chauffage et le refroidissement, mais pas les deux simultanément dans différentes zones.
C’est une nuance importante pour un propriétaire qui compare une thermopompe triple zone avec trois systèmes simples indépendants. Les trois pièces disposent de contrôles individuels, mais elles partagent le même mode de fonctionnement général de l’unité extérieure.
Le dimensionnement d’un multizone ne consiste pas à additionner trois chiffres
L’une des erreurs les plus fréquentes lors de la sélection d’un système multizone est de croire qu’il suffit d’additionner la capacité nominale de trois unités intérieures et de choisir l’unité extérieure correspondant au total.
Fujitsu fournit justement des tables de combinaisons autorisées pour sa série H. Par exemple, la documentation présente notamment :
- l’AOUH18KWAS2 / AOUH18KWAH2, pouvant raccorder jusqu’à deux unités intérieures;
- l’AOUH24KWAS3 / AOUH24KWAH3, pouvant raccorder jusqu’à trois unités intérieures;
- l’AOUH36KWAS4 / AOUH36KWAH4, pouvant raccorder jusqu’à quatre unités intérieures;
- l’AOUH45KWAS5, pouvant raccorder jusqu’à cinq unités intérieures.
Dans le cas d’une installation à trois zones, plusieurs configurations peuvent donc être possibles selon les capacités requises dans chaque pièce. Fujitsu précise toutefois clairement que ses tableaux de combinaisons ne doivent pas, à eux seuls, servir à sélectionner la capacité réelle du système et recommande l’utilisation de son Design Simulator pour la sélection des équipements AIRSTAGE.
Chez AirGreen, c’est exactement la distinction que nous faisons entre une combinaison techniquement permise et une combinaison réellement adaptée au bâtiment.
Une installation extérieure sous dalle qui demandait une planification précise
La configuration visible à Saint-Roch-de-Richelieu présentait un défi intéressant : l’espace disponible pour l’unité extérieure était délimité par le mur de la résidence, la dalle de béton supérieure et le garde-corps situé à proximité.
Dans une telle situation, quelques centimètres peuvent faire une différence importante.
Nous devons notamment considérer :
Le dégagement autour de l’échangeur
Une thermopompe doit aspirer et expulser une quantité importante d’air. Il ne faut donc pas traiter l’unité extérieure comme un simple appareil que l’on peut insérer dans n’importe quel espace disponible.
Dans cette installation, la façade du ventilateur reste largement dégagée. Le positionnement permet également de maintenir l’appareil accessible pour les travaux futurs de service CVAC, de nettoyage et de diagnostic.
La hauteur de l’appareil
Nous avons utilisé une installation murale plutôt qu’une installation directement au sol. Cette disposition permet de garder le bas de l’unité à distance de la surface inférieure.
Au Québec, cette précaution peut contribuer à réduire les problèmes associés aux accumulations de neige, à la glace et à l’eau issue des cycles de dégivrage.
Les supports et les vibrations
Les supports métalliques sont fixés à la structure et l’appareil repose sur des points d’appui conçus pour limiter la transmission directe des vibrations.
Sur une thermopompe à compresseur Inverter, le régime de fonctionnement varie continuellement. Une fixation correctement réalisée contribue donc autant à la stabilité de l’équipement qu’au confort acoustique des occupants.
La finition des conduites
La photo montre également les conduits frigorifiques protégés par des cache-tuyaux extérieurs blancs. Cette finition est importante pour plusieurs raisons : elle protège les lignes, offre une installation beaucoup plus nette et permet d’intégrer le parcours mécanique à la façade plutôt que de laisser les conduites exposées.
Pour une installation de thermopompe à Saint-Roch-de-Richelieu, cette partie du travail influence directement la durabilité et l’apparence finale du projet.
Ce que cette installation Fujitsu AQUILA XLTH apporte concrètement au propriétaire
Un seul groupe extérieur pour trois zones de confort
L’un des plus grands avantages de cette installation est visible immédiatement : trois zones intérieures peuvent fonctionner avec une seule unité extérieure.
Dans certaines propriétés, installer trois groupes extérieurs séparés serait techniquement possible, mais peu souhaitable. Ils occuperaient davantage d’espace, multiplieraient les raccordements électriques, créeraient davantage d’éléments visibles sur la façade et compliqueraient l’aménagement extérieur.
La thermopompe triple zone Fujitsu permet ici de centraliser la production de chauffage et de climatisation tout en conservant un contrôle distinct dans chaque zone.
La technologie Inverter au cœur du fonctionnement
Selon la documentation Fujitsu de la série H, les systèmes multizones AIRSTAGE utilisent un compresseur entraîné par onduleur, communément appelé technologie Inverter. Le compresseur peut ainsi moduler son fonctionnement plutôt que de fonctionner uniquement selon une logique marche-arrêt.
Dans une résidence, cela peut permettre au système d'adapter davantage sa production à la demande réelle.
C’est particulièrement pertinent dans un système à trois zones. Si une seule pièce exige une correction de température, la demande imposée au système n’est pas nécessairement la même que lorsque les trois zones fonctionnent fortement en même temps.
R32 : une nouvelle génération de systèmes Fujitsu
Le marquage visible sur l’unité extérieure de cette installation identifie clairement le réfrigérant R32.
Ce point mérite d’être mentionné, puisque le marché du CVAC au Québec évolue vers de nouvelles générations de réfrigérants et d’équipements. L’utilisation d’un système récent implique également que l’installateur maîtrise les exigences applicables au produit, au raccordement frigorifique, à l’évacuation et à la mise en service.
Une installation réussie ne dépend donc pas uniquement de la marque choisie. Même une excellente thermopompe peut offrir des résultats décevants lorsque les lignes frigorifiques sont mal préparées, lorsqu’un raccord présente une fuite ou lorsque la mise sous vide est négligée.
Une protection anticorrosion intéressante pour l’unité extérieure
La documentation Fujitsu indique que les systèmes de cette famille utilisent un échangeur de chaleur à ailettes bleues, conçu pour offrir une meilleure résistance à la corrosion et contribuer à prolonger la durée de vie du serpentin.
Ce type de caractéristique est particulièrement pertinent dans le Grand Montréal et sur la Rive-Sud, où les équipements extérieurs sont exposés pendant des années à l’humidité, aux variations de température, à la neige et aux contaminants présents dans l’environnement.
Chauffage par temps froid : attention à la référence exacte du modèle
La documentation fournie pour les systèmes Fujitsu Aquila et Aquila CTEB mentionne un fonctionnement en chauffage des versions CTEB jusqu’à -26 °C. Elle indique également un fonctionnement en climatisation jusqu’à 50 °C pour ces unités.
Pour cette réalisation, le projet est identifié comme une Fujitsu AQUILA XLTH triple zone. Le numéro complet de modèle de l’unité extérieure n’est toutefois pas suffisamment lisible sur la photo pour attribuer sans réserve à cette machine toutes les caractéristiques indiquées pour chaque variante CTEB dans le document. Chez AirGreen, nous préférons toujours confirmer les performances exactes à partir du numéro de modèle et de la fiche technique correspondante plutôt que d’associer automatiquement les caractéristiques d’une gamme entière à une unité particulière.
Les unités intérieures ne doivent pas nécessairement être identiques
Un autre avantage de la plateforme Fujitsu est la possibilité, selon la combinaison sélectionnée, d’utiliser plusieurs styles d’unités intérieures.
La documentation de la série H présente notamment :
Unités murales
- ASUH07KPAS
- ASUH09KPAS
- ASUH12KPAS
- ASUH15KPAS
- ASUH18KPAS
- ASUH24KPAS
Unités Slim Duct
- ADUH07KUAS
- ADUH09KUAS
- ADUH12KUAS
- ADUH18KUAS
- ADUH24KUAS
La gamme prévoit également des unités cassette compacte et Mid Static Duct dans certaines configurations.
Cette flexibilité permet, par exemple, d’utiliser une unité murale dans une chambre, une autre dans une aire ouverte et, lorsque la structure du bâtiment le permet, une unité dissimulée dans une autre partie de la résidence.
Les erreurs que nous cherchons particulièrement à éviter sur une installation multizone
Une installation triple zone demande davantage de planification qu’un système simple. Parmi les erreurs qui peuvent coûter cher à long terme, nous surveillons particulièrement :
- Le surdimensionnement des unités intérieures. Une unité trop grande n’est pas automatiquement synonyme de meilleur confort.
- Une mauvaise combinaison des capacités. Toutes les associations d’unités intérieures ne sont pas permises avec toutes les unités extérieures.
- Un mauvais emplacement du groupe extérieur. Un espace trop fermé peut nuire à la circulation de l’air.
- Des conduites frigorifiques inutilement longues ou mal protégées.
- Une évacuation des condensats mal planifiée.
- Une installation trop basse pour les conditions hivernales québécoises.
- Un accès insuffisant pour l’entretien futur.
La configuration de Saint-Roch-de-Richelieu montre justement l’importance de réfléchir à tous ces éléments avant de fixer le premier support au mur.
Une approche applicable à Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud
Nous réalisons ce type d’installation CVAC dans des bâtiments très différents à travers Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud. Les principes techniques restent les mêmes, mais chaque propriété impose ses propres contraintes.
À Montréal, nous devons souvent travailler avec des passages latéraux extrêmement étroits et des façades où l’espace disponible est limité. À Laval ou sur la Rive-Nord, les distances entre les pièces et l’unité extérieure peuvent devenir plus importantes. À Longueuil et sur la Rive-Sud, nous rencontrons fréquemment des configurations où les patios, balcons, fondations et aménagements extérieurs déterminent le meilleur emplacement pour l’unité.
Dans chaque cas, notre objectif est de ne pas simplement « faire entrer » une thermopompe dans l’espace disponible. Nous cherchons plutôt une configuration qui reste logique pour le fonctionnement, l’entretien, l’esthétique et l’utilisation quotidienne.
Le résultat à Saint-Roch-de-Richelieu
Cette réalisation réunit plusieurs éléments que nous recherchons dans une installation de thermopompe multizone bien exécutée : appareil surélevé, supports mécaniques solides, circulation d’air préservée, conduites protégées, équipement accessible et intégration propre dans un emplacement contraignant.
Pour le propriétaire, le résultat est surtout pratique : un seul système extérieur Fujitsu dessert trois espaces avec une gestion individuelle des unités intérieures, tout en limitant l’encombrement autour de la résidence.
C’est précisément dans ce type de projet qu’une thermopompe triple zone Fujitsu AIRSTAGE AQUILA XLTH prend tout son sens. La machine est importante, mais la qualité finale repose également sur le dimensionnement, la sélection de la combinaison, le positionnement et les détails d’exécution.
Chez AirGreen, nous accordons la même attention à ces détails pour nos installations de thermopompes, climatiseurs muraux et systèmes multizones à Saint-Roch-de-Richelieu, Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Les outils du chantier
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Le déroulement du chantier
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Ce qu’on regarde sur un chantier comme celui-ci
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Les bons réflexes, une fois l’appareil en place
Six gestes simples pour que l’appareil dure. Votre liste reste sur cet appareil.
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Les bonnes pages, au bon moment
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
