À Sainte-Madeleine, trois zones de confort réunies dans une installation intérieure étonnamment discrète
À Sainte-Madeleine, en Montérégie, nous avons réalisé une installation de thermopompe triple zone Fujitsu AIRSTAGE Aquila XLTH conçue pour chauffer et climatiser plusieurs espaces de la résidence à partir d’une seule unité extérieure. Ce type de projet peut sembler simple lorsque l’on regarde uniquement le résultat final, mais une configuration multizone exige une planification beaucoup plus précise qu’une thermopompe murale simple zone.

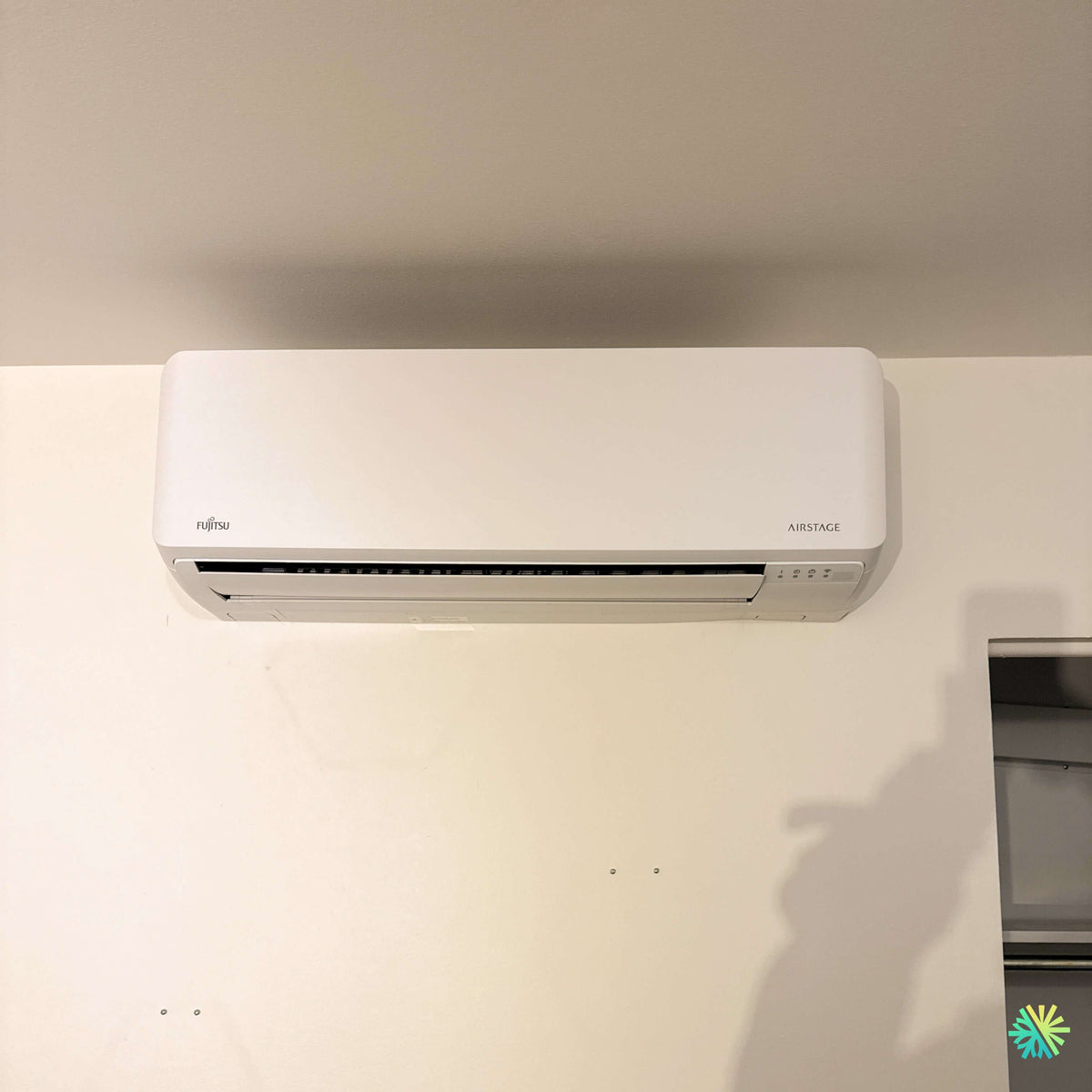

La photo prise après nos travaux en fournit un excellent exemple. L’une des unités intérieures Fujitsu AIRSTAGE est installée très haut sur un mur blanc, à proximité d’une ouverture ou d’un espace de rangement situé sur la droite. Aucun faisceau de conduites, aucun fil apparent et aucun accessoire encombrant ne vient détourner l’attention de l’appareil. Le résultat est visuellement sobre, mais derrière cette finition se trouvent plusieurs décisions techniques : emplacement de la tête, trajectoire des conduites frigorifiques, évacuation des condensats, communication entre les trois zones et sélection d’une combinaison compatible avec l’unité extérieure.
Pour nous, c’est exactement ce qu’une bonne installation CVAC doit accomplir : rendre le système efficace et accessible sans transformer la pièce en salle mécanique.
Un emplacement mural qui tient compte de la circulation de l’air
L’unité intérieure visible sur la photo est placée dans la partie supérieure du mur. Cette position permet de profiter de la hauteur disponible tout en conservant la surface murale inférieure libre pour l’aménagement de la pièce.
Une tête murale ne doit toutefois jamais être placée uniquement en fonction de l’esthétique. Nous devons tenir compte de la manière dont l’air quittera l’appareil.
Le volet inférieur de la Fujitsu diffuse l’air vers l’avant et vers le bas selon les réglages. Nous cherchons donc à éviter les emplacements où le flux serait immédiatement bloqué par une armoire, une bibliothèque, une cloison ou un meuble élevé. Dans cette installation de Sainte-Madeleine, l’espace situé devant l’unité demeure largement dégagé.
La proximité du plafond demande également de conserver les dégagements requis pour permettre à l’appareil d’aspirer correctement l’air ambiant et pour faciliter l’accès lors du nettoyage des filtres ou d’un futur entretien CVAC.
Pourquoi une triple zone ne doit pas être pensée comme trois mini-splits séparés
La différence fondamentale se trouve à l’extérieur : les trois unités intérieures partagent une unité extérieure multizone.
La documentation technique Fujitsu de la série H Aquila présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, avec des capacités de raccordement pouvant aller de deux jusqu’à cinq unités intérieures selon le modèle. Pour une application à trois zones, Fujitsu présente notamment les unités AOUH24KWAS3 et AOUH24KWAH3, conçues pour raccorder jusqu’à trois unités intérieures.
Le principe est particulièrement intéressant lorsque trois espaces de la maison doivent être contrôlés séparément, mais que le propriétaire préfère éviter d’installer trois condenseurs distincts autour du bâtiment.
Cela réduit l’encombrement extérieur et centralise la production de chauffage et de climatisation dans un seul système.
Le contrôle individuel des pièces : l’un des principaux avantages du multizone
La documentation Fujitsu explique que chaque unité intérieure peut être commandée indépendamment à l’aide d’une télécommande.
Dans une maison, cette possibilité est beaucoup plus utile qu’elle n’en a l’air.
Une chambre orientée vers le soleil peut nécessiter davantage de climatisation pendant l’après-midi. Une autre pièce peut rester plus fraîche naturellement. Un espace utilisé seulement quelques heures par jour n’a pas non plus besoin de fonctionner exactement comme une aire de vie occupée en permanence.
Avec trois zones, les consignes peuvent être adaptées à chacune de ces réalités.
Un point que nous expliquons toujours : chauffage et climatisation ne fonctionnent pas simultanément entre les zones
Le terme « indépendant » doit néanmoins être compris correctement.
Fujitsu précise que le système fournit le chauffage et le refroidissement, mais pas simultanément.
Ainsi, les unités intérieures peuvent avoir leurs propres consignes et fonctionner selon leur demande, mais elles restent reliées au même système extérieur. On ne doit donc pas considérer une triple zone comme trois thermopompes totalement indépendantes capables de chauffer et de climatiser volontairement des pièces différentes au même instant.
Cette nuance est essentielle lors du choix d’un système multizone.
Ce qu’il faut réellement savoir avant de choisir une Fujitsu Aquila XLTH triple zone
Une thermopompe triple zone doit être dimensionnée en fonction de la maison et non seulement du nombre de pièces.
Chez AirGreen, nous analysons les caractéristiques réelles des espaces à desservir : dimensions, fenestration, orientation, isolation, niveau du bâtiment, circulation d’air et utilisation des pièces.
Deux chambres ayant exactement la même superficie peuvent demander des capacités différentes si l’une possède une grande fenêtre orientée plein sud alors que l’autre se trouve du côté nord de la propriété.
Plusieurs capacités d’unités intérieures sont possibles
Pour les systèmes Fujitsu AIRSTAGE série H documentés, les unités murales sont proposées dans différentes capacités, notamment 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h. La documentation prévoit également plusieurs formats intérieurs, dont des unités murales, Slim Duct, Compact Cassette et Mid Static Duct.
Cette diversité permet de construire un système multizone plus logique.
Une petite chambre peut recevoir une unité adaptée à sa charge réelle, tandis qu’un espace plus ouvert peut exiger une capacité supérieure.
L’objectif n’est donc pas nécessairement d’avoir trois unités identiques.
Les tableaux de combinaison Fujitsu ne constituent pas un calcul de charge
La documentation Fujitsu présente plusieurs pages de combinaisons autorisées entre les différentes capacités d’unités intérieures et les unités extérieures.
Un détail est cependant fondamental : Fujitsu indique expressément que ces tableaux ne servent pas à sélectionner la capacité du système. Le fabricant recommande l’utilisation de son logiciel Design Simulator pour la sélection des équipements AIRSTAGE série H.
C’est une information particulièrement utile pour un propriétaire qui compare des soumissions.
Une combinaison peut être techniquement autorisée tout en étant mal adaptée aux besoins thermiques d’une résidence précise.
La compatibilité entre les appareils est seulement une partie du travail. Le dimensionnement constitue l’autre partie.
Une capacité connectée pouvant atteindre 130 % : attention à l’interprétation
Fujitsu indique qu’une unité extérieure multizone peut accepter une capacité de connexion allant jusqu’à 130 %.
Il serait facile d’interpréter ce chiffre comme une augmentation de la puissance de l’appareil extérieur.
Ce n’est pas le cas.
Le fabricant précise que lorsqu’une combinaison dépasse 100 %, cela n’augmente pas la capacité de production du système.
Autrement dit, additionner les capacités nominales des trois têtes intérieures ne permet pas de déterminer directement ce que l’unité extérieure pourra fournir lorsque les trois zones demandent beaucoup d’énergie simultanément.
C’est pour cette raison qu’un système multizone doit être sélectionné selon la charge réelle et le comportement prévu des différentes pièces.
L’intérêt d’un compresseur inverter dans une maison à trois zones
Fujitsu indique que cette famille de systèmes utilise un compresseur entraîné par onduleur, donc une technologie inverter.
Dans une installation à trois zones, cette technologie est particulièrement pertinente.
La demande du bâtiment varie constamment. Une première zone peut atteindre sa température de consigne alors qu’une deuxième continue à demander du chauffage. Quelques heures plus tard, la situation peut être inversée.
Le compresseur inverter permet au système d’adapter son fonctionnement plutôt que de fonctionner uniquement selon une séquence marche-arrêt uniforme.
Cette modulation contribue à mieux suivre les besoins variables d’un système multizone.
Une gamme adaptée aux conditions hivernales difficiles
La documentation Fujitsu indique que les unités CTEB de la série peuvent fonctionner en chauffage jusqu’à -26 °C (-15 °F) et en refroidissement jusqu’à 50 °C (122 °F).
Cette plage correspond bien aux réalités d’une thermopompe installée au Québec, où un même système doit souvent traverser des conditions estivales chaudes et des températures hivernales très basses.
Il faut toutefois distinguer une température minimale de fonctionnement de la capacité de chauffage réellement disponible à cette température.
C’est pourquoi nous nous intéressons toujours à la combinaison exacte choisie, aux données techniques correspondantes et aux besoins du bâtiment.
La photo de Sainte-Madeleine montre surtout ce qui a été évité
Certaines installations se remarquent par leurs accessoires. Celle-ci se remarque plutôt par leur absence.
Autour de l’unité intérieure Fujitsu visible sur la photo, nous ne voyons ni câblage pendant, ni tuyauterie exposée, ni cache-conduits massif traversant le mur de façon improvisée.
Dans un projet triple zone, cette finition exige une bonne planification.
Trois unités intérieures signifient trois ensembles de raccordements à coordonner vers l’unité extérieure. Plus tôt les parcours sont réfléchis, plus il est possible de limiter les détours et les éléments visibles.
La sortie près d’un mur adjacent doit être planifiée avec soin
La photo montre également que l’unité se trouve relativement près d’une ouverture latérale sur la droite.
Ce genre de situation demande de réfléchir au flux d’air avant l’installation. Une tête murale installée trop près d’un obstacle important peut perdre une partie de sa capacité à distribuer l’air uniformément dans la pièce.
Nous cherchons donc à conserver une zone de soufflage suffisamment dégagée tout en profitant de la partie supérieure du mur.
Le drainage : l’une des parties les moins visibles du travail
En mode climatisation, chaque unité intérieure produit des condensats.
Sur une thermopompe triple zone, cela signifie trois points de drainage à considérer.
Une installation fiable doit prévoir un écoulement approprié de cette eau. Lorsque le drainage se fait par gravité, le parcours et la pente deviennent essentiels. Le système doit évacuer les condensats sans accumulation et sans retour d’eau vers l’unité.
Ce travail disparaît complètement une fois l’installation terminée, mais il influence directement la fiabilité future.
L’entretien doit déjà être prévu au moment de l’installation
Nous pensons également à la manière dont l’unité sera entretenue plusieurs années après notre passage.
Les filtres doivent rester accessibles. Le panneau avant doit pouvoir être ouvert. L’appareil doit pouvoir recevoir un nettoyage en profondeur lorsque l’accumulation de poussière et de résidus l’exige.
Un emplacement esthétique mais impossible à entretenir serait un mauvais compromis.
Dans cette installation de Sainte-Madeleine, la tête est placée très haut afin d’optimiser l’espace mural, tout en conservant la logique nécessaire pour une utilisation et un entretien normaux.
Les erreurs fréquentes avec une thermopompe triple zone
La première erreur consiste à sélectionner les trois unités intérieures uniquement à partir d’une règle simplifiée de BTU par pied carré. La superficie compte, mais elle ne tient pas compte de la fenestration, de l’orientation ou de l’isolation.
La deuxième consiste à additionner les BTU des trois têtes et à supposer que l’unité extérieure produira automatiquement cette capacité simultanément. Les tableaux Fujitsu montrent précisément pourquoi cette approche peut être trompeuse.
La troisième est de privilégier l’emplacement le plus facile pour les conduites plutôt que celui qui assure la meilleure distribution de l’air.
La quatrième est de négliger la possibilité d’un futur entretien. Une unité trop serrée contre un plafond ou un élément architectural devient plus difficile à nettoyer et à réparer.
Enfin, il ne faut pas comparer une triple zone avec trois systèmes simple zone uniquement sur la base du nombre d’appareils. Les deux architectures fonctionnent différemment et possèdent chacune leurs avantages selon le bâtiment.
Une conception Fujitsu qui prévoit aussi la protection des composantes
La documentation de la série H mentionne un échangeur de chaleur doté d’ailettes de refroidissement bleues, conçu pour offrir une meilleure résistance à la corrosion et favoriser la longévité du serpentin. Fujitsu mentionne également des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.
Ces éléments sont intéressants dans notre climat, mais la qualité de l’équipement ne dispense jamais d’une installation correcte.
L’unité extérieure doit disposer des dégagements nécessaires, être positionnée en fonction des conditions hivernales et permettre l’écoulement de l’eau produite lors des cycles de dégivrage.
Qu’en est-il des subventions?
L’admissibilité à une aide financière ne peut pas être déterminée uniquement à partir de la documentation de combinaison fournie ici.
Pour confirmer une subvention pour thermopompe au Québec, il faut vérifier la combinaison exacte d’unités intérieure et extérieure, la référence de performance ou AHRI pertinente ainsi que les critères du programme en vigueur au moment du projet.
Nous préférons donc vérifier l’équipement précis plutôt que d’annoncer un montant sur la seule base du nom « Fujitsu Aquila XLTH ».
Un projet AirGreen où la technique disparaît derrière une finition simple
Cette réalisation à Sainte-Madeleine représente bien notre philosophie pour une installation multizone.
La photo montre une seule unité murale blanche, proprement positionnée en hauteur. Ce que l’on ne voit pas est pourtant plus important : le dimensionnement de trois zones, la sélection d’une combinaison compatible, le passage des conduites, le drainage et la coordination avec l’unité extérieure commune.
Chez AirGreen, nous réalisons des installations de thermopompes Fujitsu multizones à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans plusieurs municipalités de la Montérégie, dont Sainte-Madeleine.
Chaque maison nous oblige à recommencer l’analyse à zéro. Nous ne cherchons pas à reproduire mécaniquement la même installation d’une adresse à l’autre. Nous cherchons plutôt le meilleur équilibre entre capacité, confort, esthétique, accessibilité et fiabilité.
Cette thermopompe triple zone Fujitsu AIRSTAGE Aquila XLTH installée à Sainte-Madeleine illustre parfaitement cette approche : une solution capable de desservir plusieurs espaces, un contrôle individuel des zones et une intégration intérieure suffisamment discrète pour que toute la complexité technique reste exactement là où elle doit être — derrière l’installation.
