Une installation multizone adaptée à une architecture intérieure où chaque centimètre compte
À Yamaska, nous avons réalisé une installation de thermopompe triple zone Fujitsu Aquila XLTH dans une résidence où l’un des principaux défis ne se trouvait pas à l’extérieur, mais bien à l’intérieur : il fallait intégrer une unité murale dans un espace comportant une poutre apparente, un plafond irrégulier et une ouverture de porte immédiatement sous la zone disponible.
Ce type de projet résume bien la réalité du travail en CVAC résidentiel. Le choix de la thermopompe est important, mais la qualité finale dépend tout autant de la manière dont chaque unité est intégrée au bâtiment. Une unité intérieure peut être techniquement performante et pourtant mal servir les occupants si elle est placée trop bas, trop près d’un obstacle, dans un coin où l’air circule mal ou dans une position qui complique inutilement le drainage et les conduites frigorifiques.
Pour cette installation à Yamaska, nous avons travaillé avec une solution Fujitsu AIRSTAGE multizone, conçue pour alimenter plusieurs zones de chauffage et de climatisation à partir d’une seule unité extérieure. La documentation Fujitsu de la série H Aquila présente justement des systèmes extérieurs de 18 000, 24 000, 36 000 et 45 000 BTU/h pouvant alimenter respectivement jusqu’à deux, trois, quatre ou cinq unités intérieures selon le modèle et la combinaison approuvée.
Dans cette résidence, la configuration triple zone permet de traiter plusieurs espaces séparément tout en évitant l’installation de trois condenseurs différents autour du bâtiment.

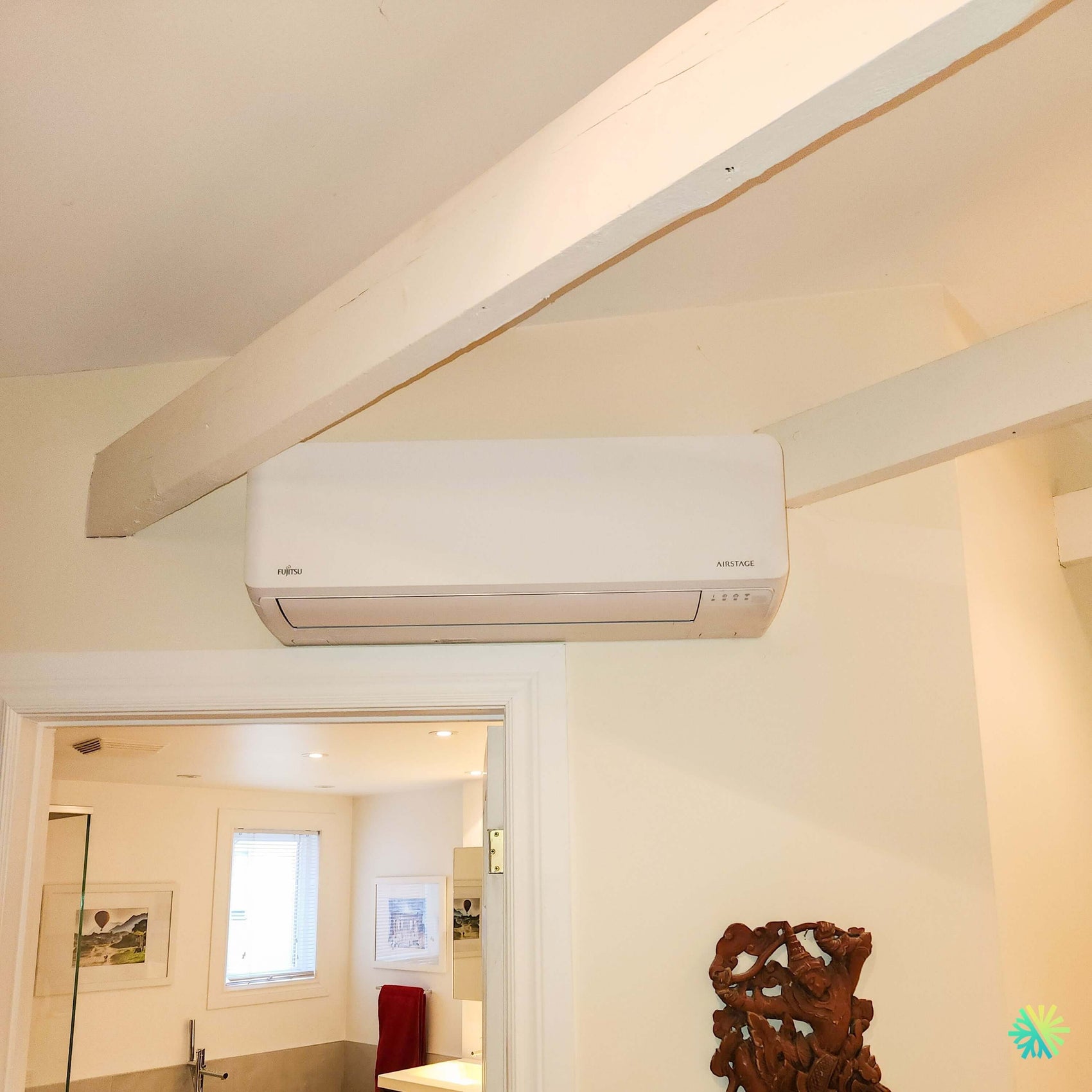

Le détail visible sur la photo : une unité intérieure parfaitement intégrée sous une poutre
La photo de cette installation montre l’une des unités murales Fujitsu installée directement au-dessus d’une ouverture de porte.
La situation était particulière.
Une importante poutre structurelle traverse la partie supérieure du mur. Elle réduit la hauteur disponible et crée une géométrie qui exclut plusieurs emplacements normalement utilisés pour une thermopompe murale. À droite, une autre section de plafond et de poutre limite davantage les possibilités.
Nous devions donc trouver un emplacement qui respecte simultanément plusieurs critères :
- offrir suffisamment d’espace pour installer correctement l’unité;
- permettre l’ouverture et l’entretien du panneau frontal;
- favoriser une bonne diffusion de l’air;
- conserver un parcours logique pour les conduites;
- éviter les conflits avec la poutre;
- ne pas nuire au passage par la porte;
- et maintenir un résultat visuellement propre.
Le positionnement retenu permet à l’unité Fujitsu de s’intégrer naturellement dans la partie disponible du mur. Elle se trouve assez haut pour distribuer l’air dans la pièce, tout en utilisant intelligemment l’espace immédiatement au-dessus de la porte.
C’est exactement le genre de décision qui ne peut pas être prise uniquement à partir d’un plan ou d’une superficie en pieds carrés.
Pourquoi une installation murale au-dessus d’une porte peut être une excellente solution
Lorsqu’elle est techniquement possible, l’installation d’un climatiseur mural ou d’une thermopompe murale au-dessus d’une porte peut être particulièrement avantageuse.
D’abord, cet espace est souvent peu utilisé. Il ne concurrence ni les meubles, ni les tableaux, ni les espaces de rangement. Dans une pièce où les murs disponibles sont limités, cela permet donc d’utiliser une zone autrement perdue.
Ensuite, l’emplacement élevé favorise généralement une bonne distribution de l’air. En climatisation, l’air frais peut se répartir vers le volume occupé de la pièce plutôt que d’être soufflé directement sur une personne assise à proximité.
Dans le projet de Yamaska, la poutre apparente imposait toutefois de vérifier soigneusement les dégagements. Une unité murale ne doit pas simplement « entrer » dans l’espace. Elle doit aussi pouvoir aspirer suffisamment d’air par le haut et permettre un accès raisonnable aux composants lors de l’entretien CVAC.
Trois zones, mais un seul système extérieur
Le principal avantage pratique de cette thermopompe triple zone Fujitsu est de pouvoir alimenter plusieurs unités intérieures depuis une seule unité extérieure.
Fujitsu indique pour sa série AIRSTAGE H que les systèmes peuvent utiliser différents styles d’unités intérieures, notamment les modèles muraux, Slim Duct, cassettes compactes et unités Mid Static Duct. Cette flexibilité permet d’adapter la configuration à l’architecture de la maison plutôt que d’imposer une seule forme d’évaporateur dans toutes les pièces.
Dans le cas présent, l’unité visible est un modèle mural AIRSTAGE. Ce format convient très bien à une pièce où la construction existante ne justifie pas l’ouverture de plafonds pour créer un réseau de conduits.
Un système triple zone devient particulièrement intéressant dans une maison comprenant, par exemple :
- un espace principal ouvert;
- une chambre ou une suite séparée;
- un étage ou une pièce ayant une exposition solaire différente.
Chaque zone peut alors disposer de son propre réglage de température.
Le contrôle individuel : un avantage réel, avec une nuance importante
La documentation Fujitsu précise que chaque unité intérieure peut être commandée indépendamment à l’aide de sa télécommande.
Cela donne aux occupants une flexibilité appréciable.
Une chambre peut être maintenue à une température différente du salon. Une zone peu utilisée peut être réglée plus modestement. Une pièce exposée au soleil peut recevoir davantage de climatisation que les autres.
Il existe toutefois une nuance que nous expliquons systématiquement lors de l’installation d’un système multizone : chauffage et climatisation ne peuvent pas fonctionner simultanément en modes opposés sur différentes unités intérieures. Fujitsu précise que la plateforme assure le chauffage et le refroidissement, mais pas simultanément dans les deux modes.
Autrement dit, les zones sont indépendantes dans leurs réglages, mais elles demeurent reliées au fonctionnement général du même système extérieur.
Pourquoi le dimensionnement et les combinaisons Fujitsu sont essentiels sur une thermopompe triple zone
Trois unités intérieures ne signifient pas automatiquement trois capacités identiques
Une erreur courante consiste à penser qu’une thermopompe triple zone devrait nécessairement comporter trois unités de même puissance.
En pratique, ce n’est souvent pas la meilleure approche.
Une petite chambre et un grand espace ouvert n’ont pas les mêmes besoins. L’exposition, les fenêtres, l’isolation, le volume de la pièce et son emplacement dans la maison influencent tous la charge thermique.
Fujitsu prévoit donc plusieurs combinaisons de capacités.
Dans les tableaux de combinaison de la série H, on retrouve notamment des unités murales nominales de 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h, selon la configuration choisie.
Pour une unité extérieure conçue pour trois zones, Fujitsu présente différentes combinaisons autorisées plutôt qu’une seule formule fixe.
Cette approche permet de mieux répartir la capacité en fonction des besoins réels du bâtiment.
La capacité totale raccordée peut dépasser 100 %, mais cela ne crée pas de BTU supplémentaires
Les systèmes multizones comportent une notion qui peut sembler contre-intuitive pour un propriétaire qui compare des soumissions.
Fujitsu autorise, pour certaines configurations, une capacité intérieure combinée supérieure à la capacité nominale de l’unité extérieure. La documentation indique une capacité de connexion pouvant aller jusqu’à 130 %.
Cela ne signifie cependant pas que le compresseur extérieur devient soudainement capable de produire 130 % de sa capacité.
Fujitsu précise expressément dans ses tableaux que le dépassement de 100 % en combinaison n’augmente pas la capacité de production du système.
Cette distinction est importante.
Une configuration surdimensionnée du côté intérieur peut être pertinente lorsque les différentes zones ne demandent presque jamais leur pleine capacité simultanément. Mais elle doit être calculée et sélectionnée correctement.
C’est pourquoi nous ne nous contentons pas d’additionner les BTU inscrits sur les unités intérieures.
Les tableaux de combinaison ne remplacent pas un calcul de sélection
La documentation Fujitsu est également très claire sur un autre point : les tableaux de combinaison servent à vérifier les configurations autorisées, mais ils ne doivent pas être utilisés seuls pour sélectionner la capacité du système.
Le fabricant recommande l’utilisation de son logiciel Design Simulator pour la sélection des équipements AIRSTAGE de série H.
Dans nos projets de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités environnantes comme Yamaska, nous prenons donc en compte le bâtiment dans son ensemble.
Nous analysons notamment :
La superficie et le volume. Deux pièces de 500 pi² peuvent présenter des besoins complètement différents si l’une possède un plafond cathédrale et l’autre un plafond standard.
Les fenêtres. Leur nombre, leur orientation et leur qualité influencent directement les gains et pertes thermiques.
L’isolation. Une maison ancienne et une construction récente n’auront pas les mêmes besoins de chauffage à -15 °C.
La distribution des pièces. Une unité murale doit pouvoir projeter son air dans l’espace réellement occupé.
L’utilisation. Une chambre fermée la nuit peut nécessiter sa propre zone, même si sa superficie paraît relativement petite.
Une solution adaptée au chauffage en climat froid
La série Fujitsu Aquila présentée dans la documentation fournie comprend des configurations destinées au climat froid.
Le fabricant indique que les unités CTEB peuvent fonctionner efficacement en chauffage jusqu’à -26 °C, soit -15 °F, et en refroidissement jusqu’à 50 °C.
Pour une installation au Québec, cette capacité de fonctionnement hivernal constitue un critère important.
Nous devons toutefois éviter une confusion fréquente : la température minimale de fonctionnement d’une thermopompe n’est pas nécessairement la température à laquelle elle conserve 100 % de sa capacité nominale.
La bonne question n’est donc pas uniquement « jusqu’à combien de degrés cette thermopompe fonctionne-t-elle? »
Nous devons plutôt vérifier combien de chaleur elle produit réellement à basse température et comparer cette valeur aux pertes thermiques de la maison.
La technologie Inverter et le confort sur trois zones
Fujitsu décrit sa plateforme multizone avec un compresseur entraîné par onduleur, c’est-à-dire une technologie Inverter permettant au système d’adapter son fonctionnement aux besoins.
Cette modulation est particulièrement importante avec un système multizone.
Les trois pièces n’exigent pas constamment leur capacité maximale. Une seule unité peut fonctionner pendant un certain temps, puis une deuxième peut demander du chauffage ou du refroidissement. Le système doit donc ajuster sa production selon la demande combinée.
C’est l’une des raisons pour lesquelles le dimensionnement précis reste si important : un système multizone correctement sélectionné peut moduler efficacement, tandis qu’un appareil mal dimensionné risque de fonctionner dans des conditions moins favorables.
Une architecture atypique exige davantage de préparation
La photo intérieure de cette installation à Yamaska montre bien pourquoi une visite ou une analyse détaillée du projet apporte une réelle valeur.
La poutre inclinée au-dessus de l’unité crée une limite physique immédiate. La structure située à droite en crée une autre. La porte impose également une contrainte verticale.
Dans ce contexte, déplacer l’unité de seulement quelques pouces aurait pu créer plusieurs problèmes :
- réduction du dégagement supérieur;
- mauvais alignement avec la porte;
- apparence moins équilibrée;
- difficulté d’accès pour ouvrir le panneau;
- ou trajectoire moins favorable pour les conduites.
Nous avons donc installé l’unité de manière à tirer avantage de l’espace disponible plutôt que de lutter contre l’architecture existante.
Le parcours des conduites : ce qu’on ne voit presque pas est souvent le signe d’un travail réussi
Sur une installation murale bien exécutée, le propriétaire voit surtout l’unité intérieure.
Il ne devrait pas être confronté à un réseau de tuyaux et de câbles qui traverse inutilement la pièce.
Derrière chaque unité d’une thermopompe triple zone, nous devons pourtant gérer plusieurs éléments :
- conduites frigorifiques;
- câblage de communication et alimentation selon la configuration;
- drainage des condensats;
- isolation des conduites;
- pénétration à travers le bâtiment;
- étanchéité de l’ouverture.
La position choisie pour l’unité doit donc fonctionner aussi bien du côté visible que du côté technique.
Une installation qui semble simple dans une photo peut représenter plusieurs décisions prises avant même de percer le premier trou.
Le drainage est particulièrement important avec une unité placée haut sur un mur
En climatisation et en déshumidification, une unité intérieure produit de l’eau de condensation.
Cette eau doit être évacuée correctement.
Lorsque la configuration du bâtiment le permet, nous privilégions généralement un drainage par gravité avec une pente constante et un parcours logique. Une mauvaise pente peut entraîner des accumulations d’eau, des bruits, des odeurs ou éventuellement un débordement.
Dans une maison possédant des poutres, des plafonds irréguliers ou plusieurs niveaux, la trajectoire du drain doit être planifiée avant de fixer définitivement l’unité.
C’est un aspect que le propriétaire ne voit généralement plus une fois l’installation CVAC terminée, mais qui influence directement sa fiabilité.
Une unité intérieure ne devrait jamais être choisie uniquement pour remplir un mur vide
Le positionnement visible dans ce projet de Yamaska permet également d’illustrer une erreur fréquente.
Lorsqu’on planifie une thermopompe murale, il est tentant de sélectionner l’emplacement uniquement selon l’esthétique.
Or, un mur parfaitement dégagé n’est pas nécessairement le meilleur endroit.
Nous cherchons plutôt un équilibre entre :
- la distribution de l’air;
- les dégagements du fabricant;
- le drainage;
- la longueur et le parcours des conduites;
- l’accès pour l’entretien;
- les contraintes structurelles;
- l’apparence finale.
C’est cette combinaison qui permet d’obtenir une installation qui reste logique plusieurs années après les travaux.
Une thermopompe triple zone peut aussi réduire l’encombrement extérieur
L’intérêt du multizone ne se limite pas au contrôle des températures intérieures.
Dans plusieurs propriétés de Montréal, Laval, Longueuil, de la Rive Nord ou de la Rive Sud, l’espace disponible à l’extérieur est limité. Les marges latérales sont étroites, les balcons occupent une partie de la façade ou le propriétaire ne veut simplement pas voir trois condenseurs différents autour de la maison.
Une thermopompe triple zone permet alors de concentrer plusieurs besoins sur une seule unité extérieure.
La page 4 de la documentation Fujitsu illustre justement un exemple à trois zones utilisant une seule unité extérieure AOUH24KWAS3/AOUH24KWAH3 reliée à trois espaces différents.
Le principe correspond exactement à l’objectif recherché dans ce genre de projet : plusieurs zones intérieures, une empreinte extérieure réduite.
L’entretien d’un système triple zone doit considérer chaque unité séparément
Après l’installation, les trois unités intérieures ne s’encrassent pas nécessairement au même rythme.
Une unité utilisée quotidiennement dans un salon peut accumuler beaucoup plus de poussière qu’une unité située dans une chambre d’amis.
Lors d’un entretien CVAC, il faut donc observer chaque évaporateur individuellement.
Nous recommandons notamment de surveiller :
- l’état des filtres;
- la propreté de l’échangeur;
- la roue de ventilation;
- le bac et le drain de condensat;
- les signes de poussière ou de moisissure;
- le débit d’air;
- l’état de l’unité extérieure.
Une diminution du débit d’air sur une seule des trois unités peut affecter le confort de cette zone même si les deux autres fonctionnent parfaitement.
Ce projet de Yamaska représente bien notre approche chez AirGreen
Nous considérons qu’une bonne installation de thermopompe Fujitsu Aquila XLTH doit être cohérente à trois niveaux.
Le système doit être correctement sélectionné.
Les unités doivent être placées intelligemment.
Et l’exécution technique doit rester propre et accessible.
Cette installation à Yamaska montre particulièrement bien le deuxième point. L’architecture intérieure imposait plusieurs contraintes visibles, mais nous avons pu intégrer l’unité Fujitsu dans un espace précis, au-dessus d’une porte et sous une poutre, sans donner l’impression qu’elle avait été ajoutée après coup sans réflexion.
C’est la différence entre simplement poser une thermopompe murale et réaliser une véritable installation CVAC adaptée au bâtiment.
Pour un propriétaire qui compare des solutions à Yamaska ou ailleurs dans le Grand Montréal, le modèle choisi ne devrait donc jamais être le seul critère. Il faut aussi examiner la qualité de la planification, la connaissance des systèmes multizones, le dimensionnement des trois zones et la capacité de l’installateur à travailler avec les contraintes réelles de la maison.
