À Chambly, une installation FUJITSU adaptée à un plafond métallique et à une structure intérieure atypique
Cette installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Chambly se distingue immédiatement des installations résidentielles conventionnelles. La photo du chantier montre une unité intérieure installée très haut sur un mur, directement sous un plafond métallique nervuré, à proximité immédiate d’une importante poutre structurale.
Pour notre équipe chez AirGreen, ce type de configuration change complètement la façon d’aborder le positionnement de la thermopompe. Nous ne travaillons pas devant un mur parfaitement libre avec un plafond de gypse uniforme. Ici, il faut composer avec la structure existante, trouver une zone de fixation adéquate, conserver les dégagements nécessaires autour de l’unité et surtout éviter que la poutre ou la géométrie du plafond ne nuise à l’aspiration et à la distribution de l’air.
Le résultat visible est particulièrement compact : la FUJITSU AIRSTAGE occupe une portion de mur qui aurait autrement très peu d’utilité, tout en maintenant son volet de soufflage orienté vers l’espace occupé. Le positionnement permet également de préserver la surface murale inférieure, un avantage appréciable dans les locaux où chaque portion de mur peut être utilisée pour du rangement, du mobilier ou des équipements.
Ce projet à Chambly illustre bien notre philosophie en installation CVAC : nous ne cherchons pas simplement un endroit où la thermopompe peut être fixée. Nous cherchons l’emplacement où elle pourra réellement fonctionner correctement, rester accessible et s’intégrer au bâtiment.
Le premier défi : travailler avec un plafond métallique plutôt qu’un plafond résidentiel classique

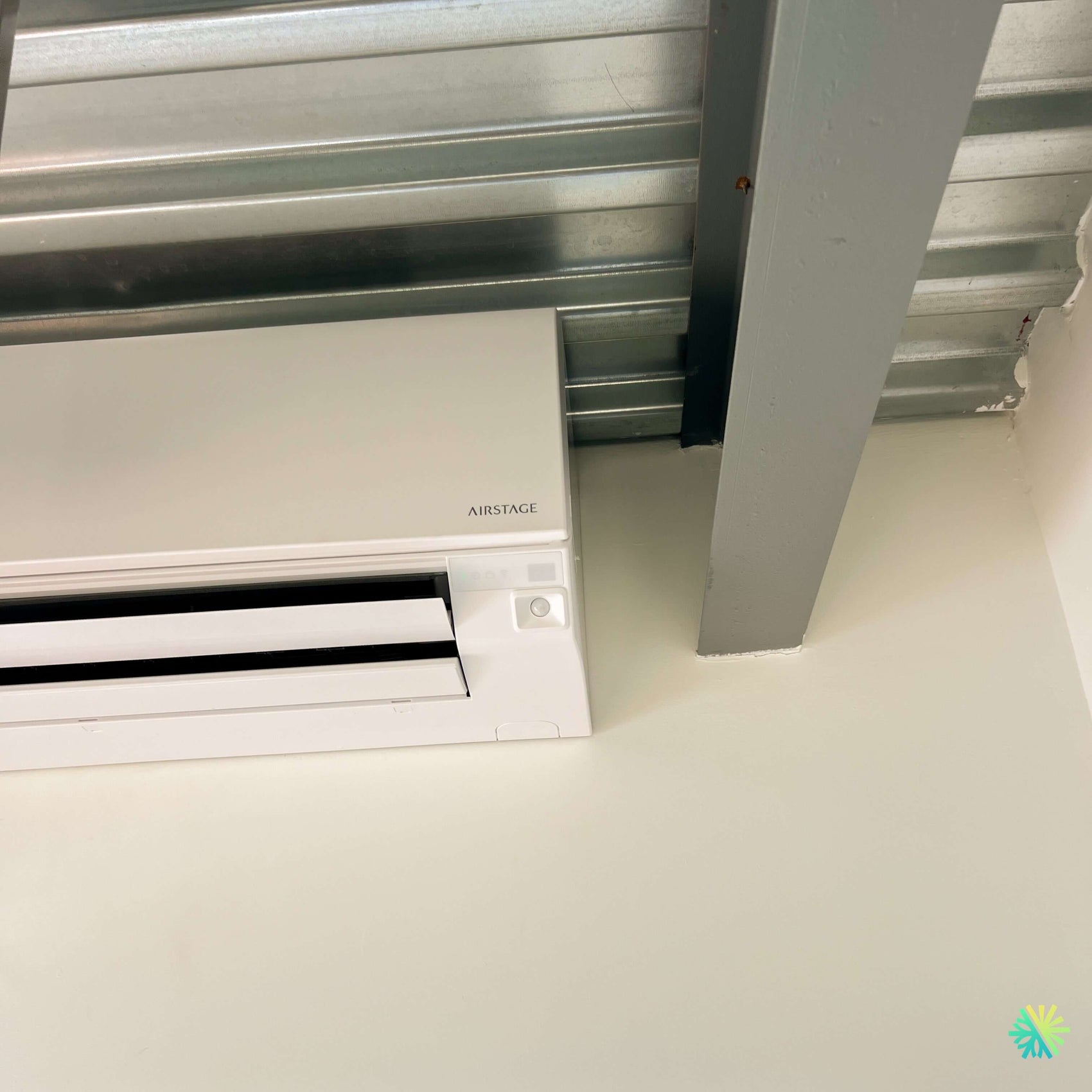

Le plafond visible sur la photo est composé de panneaux métalliques nervurés. Une poutre structurale descend également à quelques centimètres du côté droit de l’unité.
Dans ce contexte, l’espace disponible pour une thermopompe murale est défini par la structure elle-même.
Avant l’installation, nous devons donc considérer plusieurs paramètres :
- la hauteur réellement disponible;
- la possibilité d’aspirer l’air correctement par le dessus de l’appareil;
- la distance entre l’unité et la poutre;
- le passage des conduites frigorifiques;
- le drainage des condensats;
- l’orientation du soufflage;
- l’accès futur aux filtres et aux composants internes.
Une unité peut physiquement entrer dans un espace sans que cet emplacement soit pour autant approprié. C’est justement la différence entre une simple pose et une installation CVAC professionnelle.
Une implantation haute pour conserver l’espace utilisable
La thermopompe est installée près du plafond, ce qui présente un avantage évident dans un environnement comme celui-ci : elle n’empiète pratiquement pas sur l’espace fonctionnel.
L’unité intérieure ORION XLTH+ mesure environ 894 mm de largeur, 295 mm de hauteur et 280 mm de profondeur, selon la fiche technique FUJITSU. Ces dimensions sont communes aux trois capacités de la série présentées dans la documentation.
Ce format relativement compact nous offre davantage de latitude dans les projets où la hauteur ou la largeur disponibles sont limitées.
Dans le chantier de Chambly, quelques centimètres de plus auraient pu compliquer sérieusement l’intégration entre le plafond métallique et la poutre. Ce sont précisément ces situations où le choix du modèle et l’analyse de l’emplacement doivent être faits ensemble.
La poutre à droite de l’unité : un obstacle à considérer avant le percement
Sur la photo, une poutre verticale descend à proximité du côté droit de la thermopompe.
Ce détail peut sembler anodin, mais il influence plusieurs décisions.
Nous devons éviter qu’un élément structural empêche :
- l’ouverture de l’appareil pendant l’entretien;
- l’accès aux composants;
- la bonne circulation de l’air;
- le passage des conduites;
- les travaux futurs de diagnostic ou de nettoyage.
Une erreur fréquente consiste à maximiser l’espace disponible au point d’installer l’unité trop près d’un obstacle permanent. L’installation paraît alors compacte le premier jour, mais devient problématique lorsqu’un technicien doit accéder à la machine quelques années plus tard.
Chez AirGreen, nous essayons de prévoir ces interventions dès l’installation initiale.
Un détail intéressant sur la façade : la présence d’un capteur visible
La photo montre également, sur la partie inférieure droite de l’unité intérieure, un petit élément circulaire intégré à la façade.
La documentation FUJITSU de la série ORION XLTH+ mentionne notamment un mode d’occupation parmi les modes de fonctionnement disponibles.
Dans des espaces où les périodes d’occupation peuvent varier, les fonctions de gestion automatique deviennent particulièrement intéressantes. Elles permettent d’utiliser la thermopompe de façon plus adaptée aux habitudes réelles du local plutôt que de maintenir inutilement le même comportement en permanence.
FUJITSU ORION XLTH+ : une thermopompe pensée pour le climat froid du Québec
Le choix de la FUJITSU AIRSTAGE ORION XLTH+ est particulièrement pertinent à Chambly en raison de sa capacité de chauffage à basse température.
Selon la documentation du fabricant, la série est conçue pour fonctionner en chauffage jusqu’à -30 °C (-22 °F). FUJITSU indique également la présence d’un chauffe-plateau de base conçu pour les climats extrêmement froids ainsi qu’un compresseur à technologie Inverter.
Dans notre région, il ne suffit pas qu’une thermopompe soit efficace en climatisation.
Une résidence ou un local à Chambly, Longueuil ou ailleurs sur la Rive-Sud peut connaître des périodes de froid soutenu. Lorsqu’un propriétaire prévoit utiliser son système comme véritable source de chauffage pendant une grande partie de l’hiver, nous examinons donc ses capacités à basse température avec beaucoup d’attention.
Trois capacités disponibles dans la gamme ORION XLTH+
La fiche FUJITSU présente trois configurations principales.
09KTAP1
Cette combinaison offre :
- 9 000 BTU/h en climatisation nominale;
- 12 000 BTU/h en chauffage nominal;
- une plage de climatisation de 3 100 à 15 200 BTU/h;
- une plage de chauffage de 3 300 à 24 000 BTU/h.
12KTAP1
Cette version offre :
- 12 000 BTU/h en climatisation nominale;
- 15 300 BTU/h en chauffage nominal;
- une plage de climatisation allant jusqu’à 17 300 BTU/h;
- une capacité maximale de chauffage pouvant atteindre 27 300 BTU/h.
15KTAP1
Le plus grand modèle de cette fiche offre :
- 14 500 BTU/h en climatisation nominale;
- 17 400 BTU/h en chauffage nominal;
- une plage maximale de climatisation atteignant 19 400 BTU/h;
- une capacité maximale de chauffage allant jusqu’à 28 000 BTU/h.
La photo du chantier ne permet pas de lire de manière fiable le numéro exact de l’unité. Nous évitons donc d’attribuer artificiellement une capacité précise à cette installation uniquement sur la base de son apparence extérieure.
Les unités intérieures de ces trois capacités utilisent d’ailleurs le même format de cabinet, ce qui rend une identification visuelle peu fiable.
Pourquoi le bon nombre de BTU dépend du bâtiment
Pour choisir entre ces capacités, nous ne nous basons jamais uniquement sur la superficie annoncée.
Un local avec plafond élevé et structure métallique peut avoir un comportement thermique très différent d’une pièce résidentielle conventionnelle de même superficie.
Nous prenons notamment en considération :
- la hauteur intérieure;
- le type d’isolation;
- la superficie vitrée;
- le nombre de murs donnant sur l’extérieur;
- les infiltrations d’air;
- l’exposition solaire;
- l’usage réel de l’espace;
- le nombre d’occupants;
- les équipements pouvant produire de la chaleur;
- les besoins de chauffage par très basse température.
Cette approche est particulièrement importante dans un projet comme celui de Chambly, où l’environnement visible laisse clairement voir une construction différente d’une pièce résidentielle standard.
Des performances de chauffage qui demeurent élevées sous -20 °C
La documentation FUJITSU fournit des données particulièrement intéressantes concernant la capacité maximale par température froide.
À -26 °C, le fabricant indique un pourcentage maximal de chauffage correspondant à :
- 147 % de la capacité nominale pour le 09KTAP1;
- 128 % pour le 12KTAP1;
- 116 % pour le 15KTAP1.
Même à -30 °C, les valeurs annoncées sont respectivement de 113 %, 103 % et 101 %, selon les conditions de référence précisées par FUJITSU.
Ces chiffres illustrent pourquoi l’ORION XLTH+ est positionnée comme une thermopompe pour climat froid.
Ils ne remplacent cependant pas le dimensionnement du bâtiment. La capacité réelle nécessaire doit toujours être comparée aux pertes thermiques de l’espace desservi.
Une efficacité saisonnière élevée
La série présente également des rendements intéressants en climatisation et en chauffage.
Selon la fiche technique :
- le 09KTAP1 atteint un SEER2 de 33,5 et un HSPF2 région V de 11,5;
- le 12KTAP1 atteint un SEER2 de 31,5 et un HSPF2 région V de 11,3;
- le 15KTAP1 affiche un SEER2 de 28,7 et un HSPF2 région V de 10,7.
Pour nos clients de Chambly, Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, ces données permettent de comparer plusieurs thermopompes au-delà du simple prix d’achat.
L’efficacité saisonnière peut avoir une influence considérable sur le coût d’utilisation total du système au fil des années.
Technologie Inverter : particulièrement utile dans les espaces à charge variable
La thermopompe ORION XLTH+ utilise un compresseur Inverter, ce qui lui permet d’adapter son fonctionnement à la demande.
Au lieu de fonctionner constamment selon une logique pleine puissance puis arrêt complet, le système peut moduler davantage sa production.
Dans un local où l’occupation et les gains de chaleur peuvent changer au cours de la journée, cette capacité de modulation est particulièrement pertinente.
Lorsque la demande baisse, la machine peut fonctionner à un régime réduit. Lorsque les besoins augmentent, elle peut accélérer progressivement.
Le résultat recherché est une température plus stable et un fonctionnement plus confortable.
Une circulation d’air adaptée à différents besoins
FUJITSU indique six vitesses de ventilation plus le mode automatique pour la gamme ORION XLTH+.
Selon le modèle, le débit maximal en climatisation varie de 483 à 547 pi³/min. En mode calme, le débit est réduit afin de limiter davantage le bruit.
Ce point est particulièrement important dans notre installation de Chambly.
L’unité étant positionnée en hauteur, son volet peut utiliser cette position pour envoyer l’air vers la partie occupée de l’espace. Une unité installée trop bas ou mal orientée aurait pu créer une distribution beaucoup moins homogène.
Jusqu’à 23 dB(A) à l’intérieur
Le niveau sonore est souvent associé aux chambres et aux salons, mais il compte aussi dans les bureaux, ateliers ou espaces professionnels.
La documentation FUJITSU indique un niveau intérieur pouvant descendre jusqu’à 23 dB(A) pour les modèles 09KTAP1 et 12KTAP1 en mode calme. Le 15KTAP1 est donné à 26 dB(A).
Une thermopompe silencieuse permet de maintenir le confort sans ajouter inutilement du bruit ambiant.
Évidemment, le résultat perçu dépend également de l’acoustique de la pièce. Un plafond métallique et des surfaces rigides peuvent réfléchir les sons différemment d’un environnement avec tapis, rideaux et mobilier rembourré.
Le choix de l’emplacement reste donc important, même avec un appareil réputé discret.
Des serpentins ProCore en cuivre
FUJITSU indique également que l’unité intérieure utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.
Dans une thermopompe, le serpentin intérieur travaille autant en chauffage qu’en climatisation. Pendant la saison estivale, il est également exposé à l’humidité produite lors de la condensation.
La qualité de l’échangeur doit donc être accompagnée d’un entretien adéquat.
Nous recommandons notamment de maintenir les filtres propres et de prévoir un entretien CVAC professionnel lorsque l’échangeur, la turbine ou le système de drainage nécessitent un nettoyage en profondeur.
R-32 : le réfrigérant utilisé par cette génération ORION XLTH+
La série fonctionne au réfrigérant R-32.
FUJITSU indique pour ce réfrigérant un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A. La documentation présente cette différence comme une réduction de 68 % du PRG.
Pour l’installation, ce changement de génération est important.
Nos techniciens doivent travailler selon les procédures adaptées au réfrigérant utilisé et aux caractéristiques précises de la machine.
Il ne suffit jamais de raccorder deux tuyaux et d’alimenter le système. La préparation des conduites, l’étanchéité, le vide, la mise en service et les vérifications finales font partie intégrante du travail.
Des conduites frigorifiques de 1/4 po et 3/8 po
FUJITSU indique les mêmes dimensions de tuyauterie pour les trois capacités présentées :
- 1/4 po pour la conduite liquide;
- 3/8 po pour la conduite gaz.
La longueur minimale est de 10 pieds, tandis que la longueur maximale peut atteindre 66 pieds, avec une différence verticale maximale de 49 pieds.
Cette flexibilité facilite certains projets complexes, notamment lorsque l’unité extérieure ne peut pas être placée directement derrière l’unité intérieure.
Pour autant, nous privilégions généralement un parcours logique et bien planifié plutôt que d’utiliser inutilement toute la longueur permise.
Ce projet à Chambly montre comment adapter une installation CVAC à l’architecture réelle du bâtiment
Ne jamais choisir l’emplacement uniquement parce qu’un mur est libre
L’un des enseignements les plus utiles de ce chantier est que le meilleur mur n’est pas toujours celui qui semble le plus simple à première vue.
Dans cette installation, nous avons dû composer avec :
- un plafond métallique;
- une poutre structurale très proche;
- une zone supérieure relativement étroite;
- la nécessité de conserver un soufflage libre.
Le positionnement final exploite intelligemment cet espace sans condamner une grande surface murale.
L’accès pour l’entretien doit être anticipé
Même une excellente thermopompe aura besoin d’entretien.
FUJITSU indique des filtres lavables sur cette gamme.
Nous devons donc installer l’unité de manière à permettre leur retrait. À plus long terme, un technicien peut également devoir accéder au serpentin, au ventilateur, au drainage ou aux composantes électroniques.
Une installation très serrée qui rend ces opérations presque impossibles peut transformer une intervention simple en travail beaucoup plus complexe.
La déshumidification compte autant que le refroidissement
La série ORION XLTH+ assure aussi l’élimination de l’humidité.
La capacité indiquée varie selon le modèle :
- 1,7 L/h pour le 09KTAP1;
- 1,8 L/h pour le 12KTAP1;
- 2,4 L/h pour le 15KTAP1.
Dans les journées humides de l’été québécois, la sensation de confort dépend fortement de l’humidité intérieure.
C’est également pourquoi nous accordons une grande importance au drainage. Une unité intérieure qui condense de l’eau doit pouvoir l’évacuer de manière fiable sans risque de refoulement ou de fuite.
Wi-Fi intégré et possibilités de contrôle avancé
La documentation présente également une connectivité Wi-Fi intégrée permettant la surveillance et la commande à distance par l’entremise de l’application mobile AIRSTAGE.
Dans un espace utilisé de façon irrégulière, cette possibilité peut être particulièrement pratique.
Le système peut aussi accepter plusieurs contrôleurs et interfaces optionnels. FUJITSU mentionne notamment des solutions compatibles avec BACnet et Modbus, ce qui peut devenir pertinent dans certaines applications plus évoluées de gestion de bâtiment.
ENERGY STAR et subventions : toujours valider la combinaison exacte
Les trois systèmes présentés dans la documentation FUJITSU portent les classifications ENERGY STAR indiquées dans la fiche, y compris des désignations associées au climat froid.
Pour un propriétaire ou un gestionnaire qui évalue les subventions pour thermopompe, cette caractéristique mérite d’être considérée.
Toutefois, l’admissibilité réelle dépend du programme en vigueur et de la combinaison exacte des unités intérieure et extérieure.
Nous recommandons donc de confirmer le modèle précis avant de calculer le coût net du projet.
Une installation qui démontre l’importance du travail sur mesure
Ce projet de thermopompe FUJITSU ORION XLTH+ à Chambly ne ressemble pas à une installation standard sur un mur de salon.
Et c’est précisément ce qui le rend intéressant.
La structure métallique visible, la poutre, le faible espace supérieur et la géométrie du bâtiment demandaient une implantation réfléchie. Nous avons utilisé une zone disponible sans sacrifier la surface murale principale tout en maintenant la façade et le volet de soufflage dégagés.
Cette capacité à adapter l’installation au bâtiment est fondamentale dans notre travail.
Nous réalisons quotidiennement des projets dans des bâtiments très différents : maisons unifamiliales, condos, plex, locaux commerciaux et espaces présentant des contraintes architecturales particulières.
Nous ne cherchons donc pas à reproduire la même installation partout.
AirGreen pour une installation FUJITSU à Chambly, Longueuil et sur la Rive-Sud
Chez AirGreen, nous réalisons des installations de thermopompes murales à Chambly, mais également à Longueuil et sur toute la Rive-Sud, ainsi qu’à Montréal, Laval et sur la Rive Nord.
Dans chaque projet, nous combinons deux éléments : les caractéristiques techniques du système et la réalité physique du bâtiment.
La FUJITSU AIRSTAGE ORION XLTH+ nous offre ici plusieurs avantages : chauffage jusqu’à -30 °C, technologie Inverter, réfrigérant R-32, haut rendement saisonnier, fonctionnement silencieux, Wi-Fi intégré et format intérieur relativement compact.
Mais ces avantages ne peuvent être pleinement exploités que si l’appareil est correctement dimensionné et installé.
Dans cette réalisation de Chambly, le véritable travail consistait donc à transformer un espace intérieur atypique en emplacement fonctionnel pour une thermopompe performante. La proximité du plafond métallique et de la poutre imposait de la précision, tandis que l’unité devait rester suffisamment accessible pour l’entretien et correctement positionnée pour diffuser l’air.
C’est ce type de réflexion que nous appliquons à chaque installation CVAC AirGreen : regarder le bâtiment tel qu’il est réellement, sélectionner la solution adaptée, puis effectuer une installation conçue pour fonctionner aussi bien dans plusieurs années que le jour de sa mise en service.
