Installation d’une thermopompe triple zone Fujitsu Aquila XLTH AIRSTAGE à Sorel-Tracy : une installation murale surélevée pensée pour le climat québécois

À Sorel-Tracy, trois zones de confort réunies autour d’une seule unité extérieure Fujitsu

Cette installation de thermopompe triple zone Fujitsu Aquila XLTH à Sorel-Tracy illustre parfaitement pourquoi la qualité d’un projet multizone dépend autant de la conception de l’installation que de la machine elle-même. Sur cette résidence en brique, l’espace extérieur disponible était relativement étroit, situé à proximité immédiate d’une galerie en bois et d’un mur de fondation. Plutôt que d’occuper le passage avec une base au sol, nous avons opté pour une installation murale sur des supports métalliques robustes, en maintenant l’unité extérieure bien au-dessus du niveau du terrain.

Ce choix répond à plusieurs objectifs à la fois : protéger davantage la thermopompe contre l’accumulation de neige, conserver un accès pratique sous l’appareil, dégager l’espace au sol et créer une installation compacte malgré les trois circuits frigorifiques nécessaires à un système triple zone.

La photo du projet montre aussi un détail caractéristique des installations multizones : plusieurs ensembles de conduites quittent l’unité extérieure et rejoignent les différentes parties de la résidence. Leur organisation doit être planifiée avec précision. Lorsqu’une seule thermopompe alimente trois unités intérieures, nous ne travaillons plus avec un simple raccordement entre deux appareils; nous créons un véritable réseau CVAC miniature, adapté à trois secteurs distincts du bâtiment.

Pourquoi une thermopompe Fujitsu triple zone était particulièrement intéressante pour cette propriété

Un système triple zone permet de répondre à un problème fréquent dans les maisons de Sorel-Tracy et ailleurs au Québec : les différentes pièces ne demandent presque jamais la même quantité de chauffage ou de climatisation au même moment.

Une aire ouverte au rez-de-chaussée peut recevoir davantage de soleil, tandis qu’une chambre située à un autre étage reste plus fraîche. Une pièce utilisée seulement quelques heures par jour ne devrait pas nécessairement fonctionner selon le même réglage que le salon principal.

Avec une Fujitsu AIRSTAGE Aquila multizone, plusieurs unités intérieures peuvent être raccordées à une seule unité extérieure. Fujitsu indique que ses systèmes de la série H peuvent être combinés avec différents types d’évaporateurs, notamment des unités murales, des unités Slim Duct, des cassettes compactes et certaines unités Mid Static Duct. La gamme prévoit des unités extérieures pouvant desservir de deux à cinq unités intérieures selon la capacité et le modèle choisi.

Pour le propriétaire, cela signifie une installation extérieure beaucoup moins encombrante que trois systèmes monozones indépendants.

Pour nous, installateurs CVAC, cela signifie toutefois une étape supplémentaire essentielle : concevoir correctement les trois zones avant de commencer l’installation.

Triple zone ne veut pas dire trois unités intérieures identiques

C’est une distinction importante.

Lorsqu’une maison comporte trois zones, chacune peut nécessiter une capacité différente. Une petite chambre n’a pas les mêmes pertes thermiques qu’un grand salon avec plusieurs fenêtres. De la même façon, un espace au dernier étage peut recevoir une charge de climatisation beaucoup plus importante durant une journée chaude d’été.

Les tableaux de combinaison Fujitsu montrent justement différentes possibilités utilisant des unités intérieures de capacités variées. Pour l’unité extérieure de 24 000 BTU/h pouvant accueillir jusqu’à trois unités intérieures, Fujitsu présente par exemple plusieurs associations de capacités plutôt qu’une seule combinaison standardisée. Les modèles de 36 000 et 45 000 BTU/h offrent encore davantage de possibilités.

Nous ne pouvons toutefois pas déterminer avec certitude, à partir de cette seule photo, les BTU exacts de chacune des trois zones installées à Sorel-Tracy. C’est un détail qu’il serait incorrect d’inventer.

Ce qui compte pour comprendre le projet, c’est que le dimensionnement d’un multizone ne se fait jamais uniquement en additionnant la puissance inscrite sur les unités intérieures.

Une capacité intérieure supérieure à 100 % ne crée pas davantage de puissance extérieure

La documentation Fujitsu permet certaines combinaisons dont le total nominal des unités intérieures dépasse la capacité nominale de l’unité extérieure. Le fabricant précise néanmoins très clairement que dépasser 100 % en combinaison n’augmente pas la capacité de production du système. Fujitsu recommande d’ailleurs son logiciel Design Simulator pour effectuer la sélection appropriée des équipements AIRSTAGE série H.

Cette nuance est capitale dans une installation triple zone.

Supposons qu’un entrepreneur sélectionne les trois unités intérieures uniquement en fonction de leur capacité maximale individuelle. Sur papier, le total peut sembler impressionnant. Pourtant, lorsque plusieurs zones demandent leur pleine puissance simultanément, c’est toujours l’unité extérieure qui détermine la quantité réelle de chauffage ou de climatisation disponible.

Chez AirGreen, nous regardons donc la maison comme un ensemble : exposition solaire, volume des pièces, isolation, fenestration, nombre d’étages et utilisation réelle de chaque secteur.

Ce que la photo révèle sur notre installation à Sorel-Tracy

Cette réalisation présente plusieurs éléments qui méritent une attention particulière.

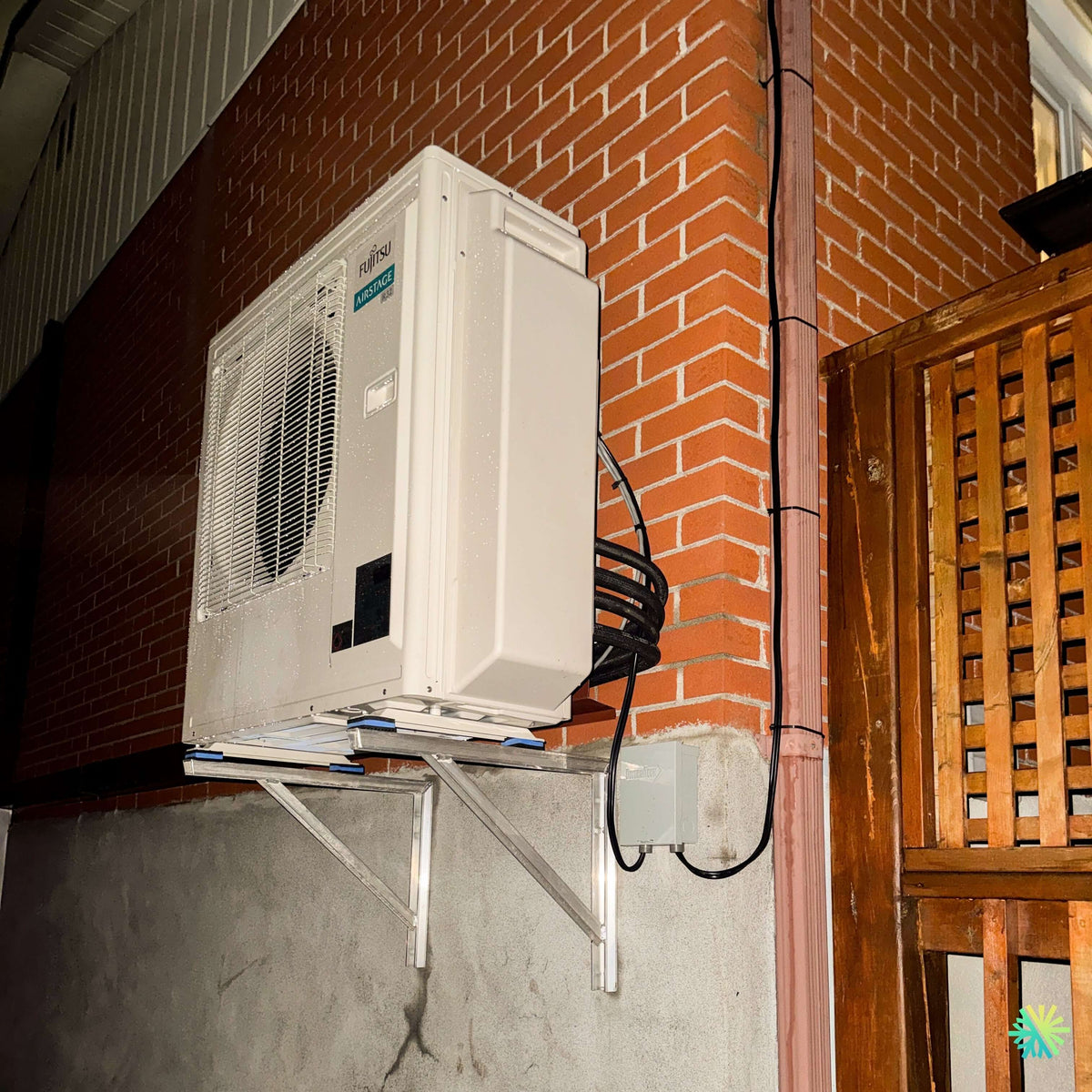

L’unité extérieure Fujitsu AIRSTAGE est installée contre un mur de brique, au-dessus de la fondation, sur deux supports métalliques triangulés. Des coussinets sont visibles entre l’appareil et les rails du support, ce qui permet de limiter la transmission directe des vibrations vers la structure.

À droite de l’appareil se trouve également le sectionneur électrique extérieur, installé à proximité de la thermopompe afin de permettre une coupure sécuritaire lors d’un entretien ou d’une intervention technique.

À l’arrière et sur le côté de l’appareil, nous voyons les différents raccordements associés au système multizone. Plusieurs conduites isolées sont organisées avant leur entrée dans le bâtiment. Sur une installation trois zones, cette partie doit rester propre et structurée : il faut protéger les conduites tout en respectant les rayons de courbure et en maintenant un accès raisonnable pour le service.

Une thermopompe installée en hauteur : un détail qui prend toute son importance à Sorel-Tracy

Pourquoi nous n’avons pas installé cette Fujitsu directement au sol

Une unité extérieure capable de chauffer durant l’hiver doit fonctionner alors que le terrain autour de la maison peut être couvert de neige.

Installer la thermopompe au niveau du sol aurait créé plusieurs contraintes sur ce projet. Une accumulation de neige importante aurait pu réduire progressivement les dégagements autour de l’appareil. Les cycles de dégivrage produisent également de l’eau qui peut geler sous l’unité.

Le montage mural que nous avons retenu place la thermopompe Fujitsu Aquila XLTH nettement au-dessus de ces conditions.

Sur cette propriété, ce choix offre en plus un autre avantage : il conserve complètement libre la zone de passage au pied du mur.

Les supports muraux doivent faire partie de la conception, pas être ajoutés après coup

Une thermopompe multizone est généralement plus imposante qu’une petite unité extérieure monozone. Elle doit donc être supportée correctement.

Avant de fixer une telle structure, nous examinons notamment :

• la composition du mur et de la fondation;
• la hauteur souhaitée de l’appareil;
• le poids de l’unité extérieure;
• la proximité des ouvertures et de la galerie;
• les dégagements nécessaires à la circulation d’air;
• l’accessibilité future pour l’entretien CVAC;
• la trajectoire de la neige provenant du toit ou des surfaces voisines.

La photo montre aussi que l’unité n’a pas été poussée dans le coin de la galerie. Nous conservons un espace autour de l’appareil afin qu’il puisse respirer et rester accessible.

Un toit ne doit jamais devenir une source de glace directement au-dessus de la machine

La présence d’un débord de toit au-dessus d’une thermopompe peut être avantageuse puisqu’elle limite une partie des précipitations directes. Elle nécessite toutefois une observation attentive.

Nous évitons toujours qu’un point de chute important de neige, de glace ou d’eau provenant du toit soit directement aligné avec l’unité extérieure. Une thermopompe hivernale doit rester dégagée, surtout autour de l’échangeur et de l’entrée d’air.

Le simple fait de placer une machine « sous le toit » n’est donc pas suffisant. Son environnement complet doit être analysé.

Aquila XLTH et chauffage par temps froid

Pour un propriétaire de Sorel-Tracy, la performance en chauffage hivernal est généralement l’un des critères les plus importants.

La documentation Fujitsu fournie pour la famille Aquila série H indique que les versions destinées au climat froid peuvent fonctionner en chauffage jusqu’à -26 °C. Fujitsu présente également des unités multizones avec compresseur inverter et souligne que les versions CTEB sont conçues pour maintenir leur fonctionnement de chauffage jusqu’à cette température extérieure.

Cette information explique pourquoi le positionnement de l’unité extérieure est aussi important.

Une thermopompe peut posséder d’excellentes caractéristiques de fonctionnement à basse température, mais elle doit encore pouvoir déplacer suffisamment d’air autour de son échangeur. Une mauvaise installation peut limiter les avantages d’une machine pourtant très bien conçue.

Trois thermostats de confort, mais un seul mode général

La possibilité de contrôler les différentes unités intérieures indépendamment constitue l’un des principaux avantages du multizone Fujitsu.

Chaque zone peut avoir sa propre température de consigne. Il est donc possible, par exemple, de maintenir une chambre légèrement plus fraîche et une pièce de vie plus chaude.

Il existe néanmoins une règle importante à expliquer dès l’installation : les zones ne peuvent pas demander simultanément des modes opposés.

Fujitsu précise que les systèmes multizones assurent le chauffage et le refroidissement, mais pas simultanément. Autrement dit, si le système fonctionne globalement en chauffage, une autre zone ne peut pas en même temps exiger de la climatisation.

Cette limite n’est généralement pas problématique dans le climat de Sorel-Tracy, puisque les besoins des différentes pièces vont habituellement dans la même direction durant les périodes les plus froides ou les plus chaudes.

La modulation inverter est particulièrement pertinente pour un système à plusieurs zones

La demande de chauffage d’une maison change constamment.

Une fois qu’une zone atteint sa température, elle peut réduire sa demande tandis que les deux autres continuent de fonctionner. Une heure plus tard, la situation peut être inversée.

Le compresseur inverter d’un système Fujitsu multizone est adapté à ce type d’utilisation parce qu’il ajuste son fonctionnement plutôt que de fonctionner uniquement selon une succession de démarrages et d’arrêts complets.

Fujitsu indique également que ses unités multizones comprennent différentes protections électroniques pour les circuits, le moteur du ventilateur et le compresseur ainsi qu’un échangeur à ailettes conçu pour offrir une meilleure résistance à la corrosion.

Pour une machine extérieure exposée année après année aux conditions québécoises, ces caractéristiques prennent une importance très concrète.

Le réfrigérant R32 et l’évolution des installations CVAC

La famille Fujitsu Aquila XLTH utilisée pour ce type de projet fait partie de la nouvelle génération de systèmes CVAC. Dans le cadre d’une installation moderne, le réfrigérant et les procédures qui lui sont associées doivent être pris en compte dès la préparation du chantier.

Une installation multizone ajoute également une difficulté : plusieurs circuits sont raccordés à la même unité extérieure.

Chaque connexion frigorifique doit être exécutée correctement. Nous devons contrôler les raccords, effectuer les procédures de mise sous pression et de mise sous vide nécessaires et vérifier l’intégrité du réseau avant la mise en service.

Une petite fuite dans une installation triple zone ne représente pas uniquement un problème local dans une pièce : elle peut affecter le fonctionnement du système complet.

Les conduites visibles derrière l’unité racontent une partie importante du projet

Sur la photo de Sorel-Tracy, nous voyons plusieurs conduites qui forment des courbes derrière la thermopompe avant de rejoindre le bâtiment.

Cette disposition n’est pas accidentelle.

Un conduit frigorifique ne devrait pas être plié brutalement pour gagner quelques centimètres. Nous devons respecter sa géométrie, organiser les différentes lignes et éviter des contraintes mécaniques inutiles sur les raccords.

Avec trois zones, l’espace disponible derrière l’unité devient rapidement limité. La façon dont nous organisons chaque branche facilite également les travaux futurs lorsqu’un technicien doit identifier une zone ou effectuer un diagnostic.

Une installation propre doit également rester réparable

L’esthétique compte, surtout sur une façade latérale visible depuis une galerie. Mais une installation extrêmement serrée, où aucun composant n’est accessible, peut devenir problématique quelques années plus tard.

Nous cherchons donc un équilibre entre :

une finition compacte, un dégagement approprié, une protection contre les conditions extérieures et l’accessibilité pour le service.

Ce projet à Sorel-Tracy illustre bien cet équilibre. La thermopompe ne monopolise pas le terrain, mais reste accessible de l’avant, du dessous et du côté des raccordements.

Subventions : pourquoi il faut vérifier la combinaison exacte plutôt que simplement la marque

Les propriétaires recherchant une thermopompe Fujitsu à Sorel-Tracy nous demandent régulièrement si leur système peut bénéficier d’une aide financière.

La réponse ne devrait jamais être fondée uniquement sur le logo Fujitsu ou sur le fait qu’une thermopompe fonctionne à basse température.

L’admissibilité à une subvention dépend généralement de la combinaison exacte des modèles intérieur et extérieur, de la certification applicable, de la capacité et des règles du programme au moment où le projet est réalisé.

La documentation fournie ici présente les combinaisons techniques Fujitsu Aquila, mais elle ne nous donne pas suffisamment d’information pour attribuer avec certitude un montant de subvention précis à cette installation de Sorel-Tracy. Nous préférons donc vérifier le numéro de modèle et la référence admissible avant de communiquer un montant au propriétaire.

C’est aussi une bonne pratique pour toute personne comparant des soumissions : demander à l’entrepreneur quelle combinaison exacte de modèles justifie la subvention annoncée.

Les erreurs que nous cherchons à éviter sur une thermopompe triple zone

Une installation multizone peut être extrêmement confortable lorsqu’elle est bien conçue. Plusieurs erreurs peuvent toutefois compromettre le résultat :

• choisir les capacités uniquement selon une règle approximative de pieds carrés;
• installer trois unités intérieures identiques sans analyser les besoins réels des pièces;
• placer l’unité extérieure trop près du sol;
• accumuler volontairement la neige devant ou derrière la thermopompe;
• comprimer les conduites dans un espace trop restreint;
• négliger le drainage des unités intérieures;
• oublier que les trois zones doivent partager le même mode chauffage ou climatisation;
• sélectionner une combinaison permise par le fabricant sans vérifier si elle convient réellement aux charges du bâtiment.

Le document Fujitsu lui-même insiste sur ce dernier point : les tableaux de combinaisons indiquent ce qui peut être raccordé, mais ils ne constituent pas à eux seuls un calcul de capacité pour la maison.

Notre approche AirGreen pour les installations multizones à Sorel-Tracy et dans le Grand Montréal

Chez AirGreen, nous abordons une installation de thermopompe triple zone comme un projet complet de chauffage et de climatisation.

Avant l’installation, nous déterminons où les unités intérieures peuvent distribuer l’air efficacement. Nous examinons le parcours des conduites, les évacuations de condensat, la position de l’unité extérieure et l’alimentation électrique.

Pendant les travaux, nous portons autant d’attention aux éléments que le client voit qu’à ceux qui resteront cachés : raccordements, support, isolation des conduites, drainage et mise en service.

Après l’installation, les trois zones doivent être testées afin de confirmer leur communication avec l’unité extérieure et leur fonctionnement dans les différents modes disponibles.

Cette méthode s’applique à nos projets à Sorel-Tracy, mais aussi à nos installations de thermopompes Fujitsu à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Ce que cette installation Fujitsu Aquila XLTH montre particulièrement bien

Le principal intérêt de cette réalisation n’est pas seulement la marque Fujitsu ou le fait qu’il s’agisse d’un système triple zone.

C’est la manière dont la machine a été intégrée à une propriété où chaque centimètre extérieur compte.

Une seule unité extérieure dessert trois secteurs de la maison. Elle est installée suffisamment haut pour dégager le terrain. La structure murale libère le passage près de la galerie. Le sectionneur électrique reste accessible. Les différents circuits frigorifiques sont regroupés à proximité du bâtiment.

Le résultat est une installation CVAC compacte, hivernale et adaptée à la réalité d’une résidence de Sorel-Tracy.

Pour un propriétaire qui envisage une thermopompe multizone, c’est précisément ce qu’il faut rechercher : non seulement une bonne machine, mais une installation conçue autour de la maison dans laquelle cette machine devra fonctionner pendant de nombreuses années.
