Trois zones, une seule unité extérieure : une installation MIDEA 28 adaptée aux contraintes réelles d’une maison de Lacolle
À Lacolle, en Montérégie, nous avons réalisé une installation qui illustre parfaitement l’intérêt d’une thermopompe triple zone lorsqu’une maison comporte plusieurs espaces ayant des besoins de chauffage et de climatisation différents. Pour ce projet, notre équipe AirGreen a installé une MIDEA 28 multizone, avec trois unités intérieures permettant de contrôler séparément le confort de différentes pièces tout en utilisant une seule unité extérieure.
Le principe du multizone est particulièrement intéressant dans ce type de résidence : une seule thermopompe extérieure alimente plusieurs unités intérieures, et chaque zone peut recevoir sa propre consigne de température. La documentation MIDEA confirme que les unités intérieures peuvent être contrôlées individuellement et que le système peut chauffer ou climatiser uniquement les espaces utilisés, plutôt que de traiter toute la maison de manière uniforme.
Dans ce projet de Lacolle, l’enjeu ne consistait donc pas simplement à installer trois climatiseurs muraux. Il fallait concevoir un ensemble cohérent : position des unités, parcours des conduites frigorifiques, évacuation des condensats, raccordements électriques, communication entre chaque tête et le groupe extérieur, accessibilité future pour l’entretien et intégration visuelle à l’intérieur de la maison.
Une installation intérieure propre malgré un espace de mur limité

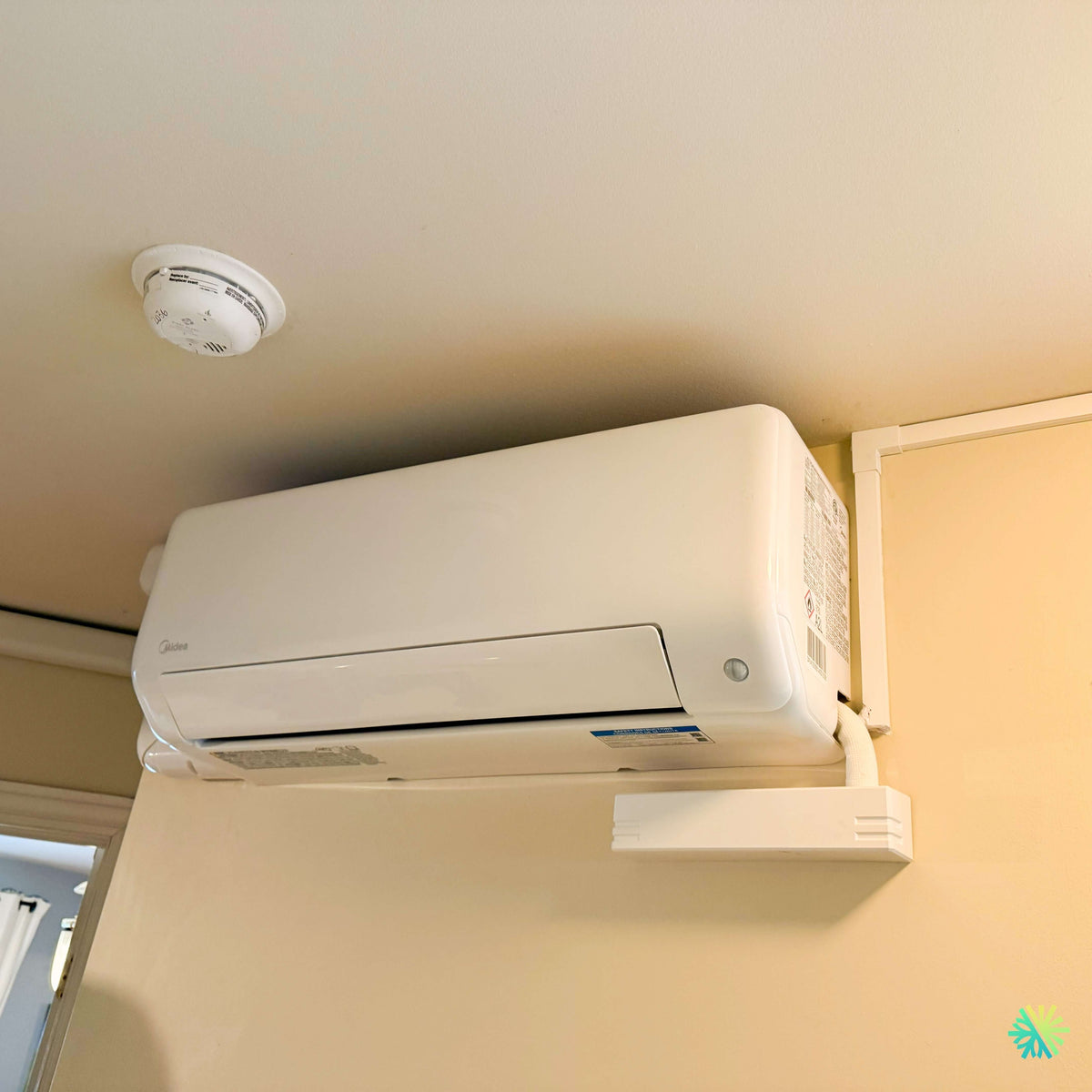

La photo de notre installation montre l’un des éléments qui demandent souvent beaucoup plus de réflexion qu’il n’y paraît : le positionnement précis d’une unité murale.
Ici, la tête intérieure MIDEA est installée dans une partie relativement contrainte du mur, près du plafond et à proximité d’un angle. Le parcours technique a été regroupé dans un cache-tuyauterie blanc, ce qui permet de protéger les conduites tout en conservant une finition discrète.
Ce détail est important. Une thermopompe murale peut être excellente sur papier et offrir un résultat décevant si son emplacement est choisi uniquement en fonction de l’endroit le plus facile à percer.
Nous évaluons notamment :
- la circulation naturelle de l’air dans la pièce;
- la distance par rapport au plafond et aux murs adjacents;
- la possibilité de distribuer l’air sans créer un jet désagréable directement sur les occupants;
- le passage des conduites frigorifiques;
- la pente nécessaire au drainage;
- l’accès au filtre et aux composants lors d’un futur entretien CVAC;
- l’impact esthétique des conduits et des cache-tuyaux;
- la longueur totale des liaisons entre les unités intérieures et la thermopompe extérieure.
Dans une installation triple zone, ces décisions doivent être prises trois fois, tout en restant compatibles avec une seule unité extérieure.
Pourquoi la MIDEA 28 convenait bien à cette configuration triple zone
La MIDEA 28 appartient à une famille de systèmes conçus pour permettre différentes combinaisons d’unités intérieures. La gamme MIDEA multizone accepte plusieurs formats, notamment les unités murales, les consoles, les cassettes et différentes unités gainables. Le fabricant présente d’ailleurs son système comme compatible à la fois avec des solutions sans conduits et avec certaines applications gainables.
Pour la version Extreme Heat correspondant à cette capacité, la documentation technique identifie l’unité extérieure MO4HX-H27B-2A, accompagnée de la référence AHRI 215471460.
Même si elle est associée dans la documentation à une plateforme pouvant gérer jusqu’à quatre zones, elle peut être configurée avec un nombre inférieur d’unités intérieures lorsque la combinaison retenue respecte les règles du fabricant. Dans ce projet à Lacolle, nous l’utilisons comme thermopompe triple zone.
Des performances intéressantes pour le climat québécois
Pour la configuration Extreme Heat de 27 000 BTU/h présentée dans la brochure MIDEA, les caractéristiques publiées comprennent notamment :
- capacité nominale en climatisation : 27 000 BTU/h;
- capacité nominale en chauffage : 27 000 BTU/h;
- SEER2 : 23;
- EER2 : 12,5;
- HSPF4 : 10,5;
- alimentation 208/230 V, monophasée, 60 Hz;
- capacité de chauffage indiquée à 27 000 BTU/h à 5 °F, soit environ -15 °C;
-
niveau sonore extérieur indiqué à 61 dB(A) dans cette combinaison.
Ces valeurs sont particulièrement utiles lorsque nous comparons plusieurs solutions de thermopompes multizones à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud. Elles permettent de regarder autre chose que la capacité maximale inscrite sur une fiche commerciale : l’efficacité saisonnière, la performance en chauffage à basse température et la combinaison AHRI exacte sont tout aussi importantes.
Trois unités intérieures ne signifient pas trois fois la capacité de l’unité extérieure
C’est un point que nous expliquons fréquemment lors de nos estimations.
Dans un système multizone, additionner simplement la capacité nominale inscrite sur chacune des têtes intérieures ne permet pas de déterminer la puissance réellement disponible dans toutes les situations.
MIDEA précise elle-même que lorsque la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité effectivement disponible pour chaque unité peut être réduite, phénomène particulièrement perceptible en chauffage.
Il faut donc dimensionner une thermopompe triple zone comme un système complet.
Nous regardons notamment :
La superficie et les pertes thermiques de chaque zone
Une chambre fermée n’a pas les mêmes besoins qu’un grand salon ouvert sur une cuisine. L’orientation des fenêtres, l’isolation, la hauteur des plafonds et l’exposition au soleil modifient également la charge.
La probabilité que les trois zones demandent leur puissance maximale simultanément
Une thermopompe multizone bénéficie justement du fait que les besoins varient d’une pièce à l’autre au cours de la journée.
La technologie inverter du système MIDEA module le fonctionnement du compresseur et des moteurs selon la demande. Lorsque toutes les pièces ne nécessitent pas leur pleine capacité, le système peut fonctionner à charge partielle et réduire sa consommation.
Le comportement du système en chauffage
Au Québec, nous ne dimensionnons jamais une thermopompe uniquement en fonction de sa climatisation estivale. La capacité disponible lorsque la température extérieure diminue est essentielle, surtout dans une municipalité comme Lacolle où la thermopompe peut être sollicitée intensivement pendant l’hiver.
Une quatrième connexion disponible n’est pas automatiquement une quatrième zone à ajouter plus tard
La plateforme MIDEA correspondant à cette capacité possède une grande flexibilité, mais il serait incorrect de conclure qu’une unité intérieure supplémentaire peut toujours être ajoutée simplement parce qu’un raccord est disponible sur l’unité extérieure.
Avant toute modification future, nous devons vérifier :
- la combinaison d’unités autorisée par MIDEA;
- la somme des capacités intérieures;
- la longueur maximale des conduites;
- les diamètres de tuyauterie;
- la quantité de réfrigérant;
- la configuration électrique;
- les conséquences sur la capacité disponible simultanément dans les autres zones.
C’est précisément pour cette raison que les tableaux de combinaison du fabricant font partie de notre travail de conception.
Le parcours des conduites fait partie de la qualité d’une installation CVAC
La photo de cette installation à Lacolle permet également de voir un aspect que nous considérons essentiel : le travail doit rester propre une fois les panneaux refermés et les outils retirés.
Le cache-tuyauterie visible près de l’unité intérieure regroupe le passage technique tout en donnant une finition uniforme. Derrière ce type de finition se trouvent plusieurs éléments qui doivent être installés correctement : conduites de réfrigérant isolées, câblage de communication et, selon le parcours choisi, drainage de condensats.
Un mauvais parcours peut entraîner :
- une accumulation d’eau dans le drain;
- des vibrations;
- des bruits dans le mur;
- une isolation détériorée autour des conduites;
- une installation difficile à entretenir;
- une finition intérieure beaucoup plus visible que nécessaire.
Notre objectif n’est donc pas seulement de faire fonctionner la thermopompe le jour de la mise en service. Nous cherchons à réaliser une installation CVAC durable et accessible.
La mise en service reste aussi importante que le montage des unités
Après l’installation physique, une thermopompe multizone demande une mise en service méthodique.
Nos techniciens doivent notamment vérifier les raccords frigorifiques, effectuer la procédure de vide appropriée, contrôler les communications entre les appareils et tester chaque zone individuellement.
La gamme MIDEA comporte également une fonction appelée SynchroConnect. Selon le fabricant, cette technologie peut diagnostiquer l’état des connexions entre les unités et aider à synchroniser les lignes frigorifiques avec le câblage correspondant.
Cette fonction constitue une aide intéressante sur un multizone, où plusieurs paires de tuyaux et plusieurs câbles convergent vers la même unité extérieure. Elle ne remplace toutefois pas une installation ordonnée, un étiquetage clair et les vérifications de mise en service effectuées par le technicien.
Ce projet de Lacolle montre ce qu’il faut vérifier avant de choisir une thermopompe triple zone
Une installation comme celle-ci est pertinente bien au-delà de Lacolle. Nous rencontrons les mêmes questions lors de projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : plusieurs chambres, un étage plus chaud que l’autre, une extension de maison, un sous-sol difficile à tempérer ou des occupants qui souhaitent des températures différentes.
La thermopompe multizone peut être une excellente solution, mais seulement si elle est choisie pour les bonnes raisons.
Les erreurs que nous recommandons d’éviter
Choisir la capacité extérieure uniquement en additionnant les BTU des trois têtes
La sélection doit respecter les combinaisons du fabricant et tenir compte de la demande simultanée réelle.
Installer les unités intérieures là où les conduites sont les plus faciles à sortir
La diffusion de l’air, le confort et l’entretien futur doivent être considérés avant la facilité de perçage.
Négliger le drainage
Une pente incorrecte ou un parcours mal conçu peut transformer une installation fonctionnelle en problème récurrent de condensation.
Se fier uniquement au nombre de zones annoncé
Une unité extérieure pouvant supporter quatre zones n’est pas automatiquement le meilleur choix pour quatre grandes pièces. Les capacités disponibles doivent être analysées ensemble.
Comparer deux thermopompes uniquement par leur prix
Le SEER2, la performance de chauffage, le numéro AHRI, le niveau sonore, les possibilités de combinaison, la qualité de l’installation et le service après-vente influencent directement la valeur réelle du système.
Une référence AHRI précise facilite aussi la vérification des subventions
Pour cette plateforme MIDEA Extreme Heat de 27 000 BTU/h, la brochure associe la combinaison de référence au numéro AHRI 215471460.
C’est un détail important pour les propriétaires qui recherchent une subvention pour thermopompe au Québec.
L’admissibilité à un programme comme LogisVert ou à toute autre aide financière doit toutefois être vérifiée en fonction :
- de la combinaison exacte d’unités installées;
- du numéro AHRI applicable;
- du type de bâtiment;
- des exigences du programme en vigueur au moment des travaux.
Nous évitons donc de promettre un montant de subvention simplement parce qu’un appareil appartient à une famille de thermopompes haute efficacité. La combinaison installée et sa certification sont déterminantes.
Le résultat recherché : trois espaces confortables sans multiplier les groupes extérieurs
L’avantage concret d’une installation triple zone comme celle de Lacolle est de pouvoir gérer plusieurs pièces avec une seule unité extérieure.
Cela permet de réduire le nombre d’équipements visibles autour de la propriété et d’obtenir un contrôle plus précis de la température intérieure.
Une chambre peut demander moins de chauffage pendant la journée, tandis qu’une pièce de séjour peut nécessiter davantage de capacité. Chaque unité intérieure peut être réglée selon son utilisation, ce qui correspond au principe même du système multizone décrit par MIDEA.
Pour le propriétaire, cette flexibilité est généralement plus utile qu’une température identique imposée à toute la maison.
Notre approche chez AirGreen pour les installations multizones
Chez AirGreen, nous accordons autant d’importance à la conception du projet qu’au choix de la marque.
Avant une installation de thermopompe MIDEA, nous analysons les espaces à traiter et cherchons un parcours logique pour chaque unité intérieure. Une fois l’équipement sélectionné, notre travail consiste à conserver cette logique jusque dans les détails : emplacement des têtes, conduites, drainage, raccordements, mise sous vide, démarrage et vérification du fonctionnement de chaque zone.
La photo de ce projet de Lacolle illustre bien cette approche. L’unité intérieure est intégrée dans un espace relativement serré, les conduites sont dissimulées dans une finition blanche et l’ensemble reste visuellement sobre.
Pour une thermopompe triple zone à Montréal, Laval, Longueuil, sur la Rive Nord, sur la Rive Sud ou ailleurs en Montérégie, le choix de la machine n’est qu’une partie du projet. Le dimensionnement, la combinaison des unités et la qualité du travail sur place déterminent en grande partie le confort que le propriétaire obtiendra réellement pendant les prochaines années.
