Installation d’une thermopompe triple zone MIDEA 28 à Saint-Paul-de-l’Île-aux-Noix, en Montérégie

Trois zones de confort intégrées dans une maison où l’esthétique intérieure comptait autant que la performance

À Saint-Paul-de-l’Île-aux-Noix, nous avons réalisé une installation qui représente très bien le type de projet pour lequel une thermopompe triple zone MIDEA 28 prend tout son sens : plusieurs espaces à chauffer et à climatiser, une volonté de conserver un contrôle indépendant dans chaque pièce et, surtout, un intérieur dans lequel les appareils devaient s’intégrer proprement sans nuire à l’architecture existante.

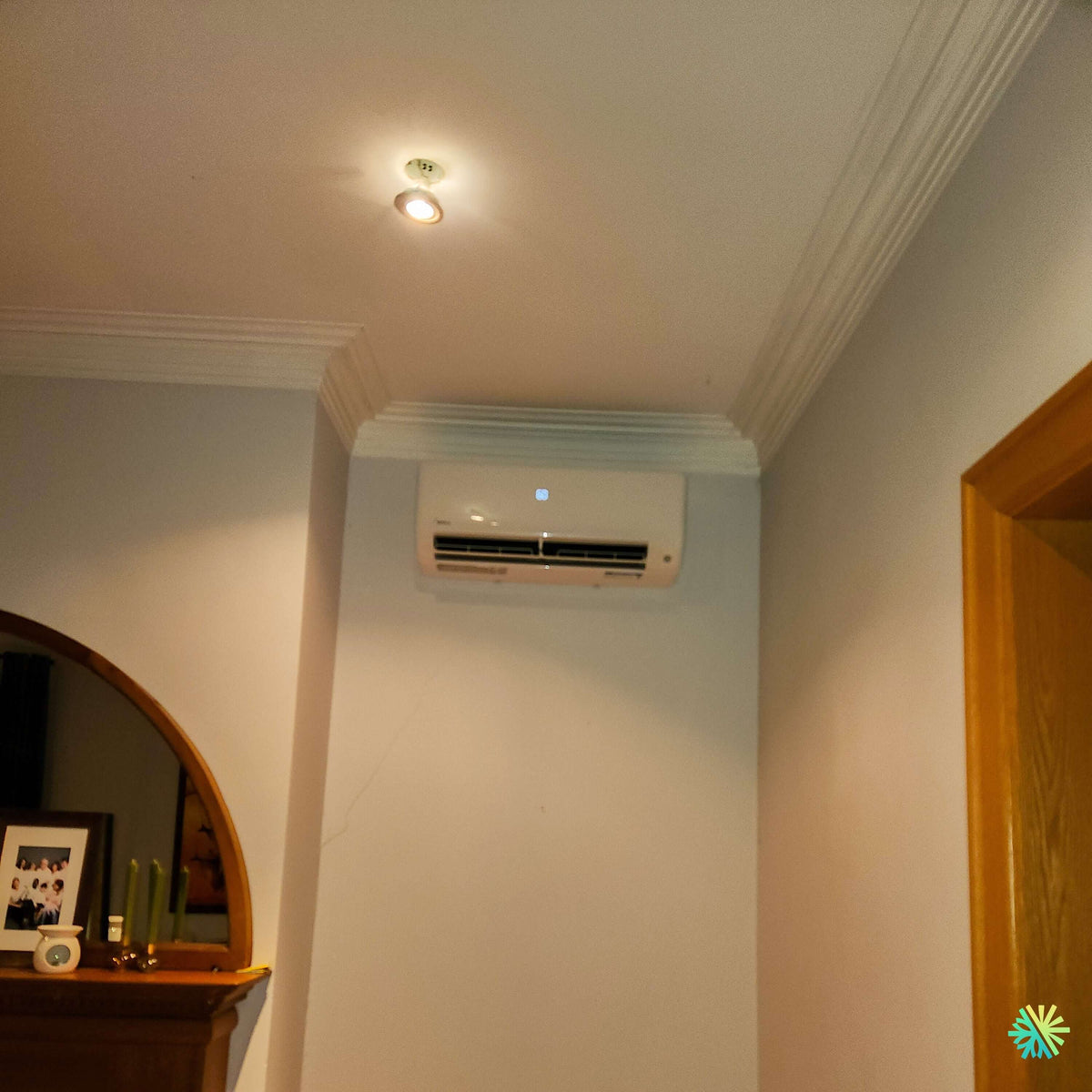

La photo prise après l’installation montre l’une des unités murales du système. Elle est placée très haut sur une section relativement étroite du mur, juste sous une imposante moulure de plafond. À gauche se trouve un grand miroir cintré installé au-dessus d’un meuble en bois; à droite, un cadre de porte également en bois réduit encore davantage l’espace disponible. Il ne s’agissait donc pas simplement de choisir un mur libre et d’y fixer un climatiseur mural.

Notre travail consistait à trouver une position qui permettrait simultanément un bon mouvement d’air, un accès futur pour l’entretien CVAC, une implantation visuellement équilibrée et un parcours de raccordement compatible avec le système multizone.

Le résultat est particulièrement discret. Dans le cadrage de la photo, aucune longue goulotte de conduits ne vient traverser la pièce. L’unité intérieure demeure proche du plafond sans entrer en conflit avec les moulures décoratives. Ses volets sont ouverts et l’affichage est allumé : le système est en fonctionnement, mais son intégration visuelle reste sobre.

Pourquoi une thermopompe triple zone convenait bien à cette propriété

Une thermopompe multizone permet de raccorder plusieurs unités intérieures à une seule unité extérieure. Dans sa documentation technique, MIDEA définit précisément cette architecture : une unité extérieure peut chauffer ou climatiser plusieurs pièces et chaque unité intérieure peut être contrôlée, programmée et réglée individuellement.

Dans une installation triple zone, cela permet par exemple d’avoir une unité dans un espace de vie principal et deux autres dans des chambres ou des secteurs plus éloignés, sans devoir installer trois condenseurs à l’extérieur.

Pour le propriétaire, l’avantage quotidien est important : chaque zone possède son propre besoin thermique. Une chambre exposée au soleil n’a pas nécessairement besoin du même niveau de climatisation qu’une pièce située de l’autre côté du bâtiment. De la même façon, une pièce moins utilisée peut être réglée différemment d’un salon occupé toute la journée.

La documentation MIDEA souligne justement que le contrôle individuel permet de chauffer ou de climatiser les espaces utilisés plutôt que de traiter uniformément toute la maison.

Cette logique devient particulièrement intéressante dans les maisons de la Montérégie, mais aussi dans de nombreuses propriétés que nous desservons à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, où l’aménagement intérieur a évolué au fil des rénovations et où un seul appareil mural ne peut pas toujours répartir l’air correctement dans toutes les pièces.

Le défi visible sur la photo : installer une unité murale dans un espace architectural serré

L’emplacement choisi à Saint-Paul-de-l’Île-aux-Noix illustre un détail que les propriétaires sous-estiment souvent lorsqu’ils magasinent une thermopompe.

Le choix de la machine représente seulement une partie du projet. L’emplacement de l’unité intérieure influence directement la qualité du résultat.

Ici, plusieurs éléments étaient à considérer :

• la largeur limitée du mur;
• la présence des moulures de plafond;
• le cadre de porte situé immédiatement à droite;
• l’aménagement décoratif et le miroir du côté gauche;
• la hauteur à laquelle l’air devait être projeté;
• l’espace nécessaire autour de l’appareil;
• l’accès au filtre et au panneau frontal;
• la possibilité de raccorder proprement les lignes frigorifiques et le drainage.

L’unité a donc été installée dans la portion supérieure du mur, tout en conservant une séparation nette avec la moulure.

Ce placement permet également à l’air soufflé de profiter de la hauteur de la pièce. En climatisation, l’air frais est distribué depuis le haut et peut se mélanger progressivement à l’air ambiant. En chauffage, le réglage des volets devient important afin de diriger efficacement le flux vers la zone occupée.

Une finition intérieure qui mérite autant d’attention que le groupe extérieur

Lors d’une installation de thermopompe murale, les clients regardent naturellement la machine une fois les travaux terminés. Ce que nous regardons, nous, ce sont aussi tous les détails autour.

Une unité peut être techniquement fonctionnelle tout en donnant l’impression d’avoir été ajoutée après coup. Cela arrive lorsque les conduits sont placés sans planification, que l’appareil est désaxé par rapport au mur, qu’une goulotte contourne maladroitement une moulure ou que l’accès au filtre devient difficile.

Sur ce projet, l’appareil blanc s’intègre naturellement au mur pâle et reste centré dans l’espace disponible. Les proportions sont particulièrement importantes parce que la pièce possède déjà plusieurs éléments visuels forts : moulures larges, miroir cintré, menuiserie en bois et éclairage au plafond.

Le rôle d’une bonne installation CVAC n’est donc pas seulement de faire fonctionner le système. Il consiste aussi à comprendre comment l’équipement s’intégrera dans une maison une fois nos outils rangés et notre équipe partie.

La technologie Inverter au cœur du fonctionnement multizone

La série multizone MIDEA présentée dans la documentation fournie fonctionne avec une technologie Inverter. Au lieu de fonctionner uniquement selon une logique marche-arrêt à pleine capacité, le système peut ajuster sa production en modulant le fonctionnement du compresseur et des moteurs de ventilateurs selon les besoins.

MIDEA précise que lorsque toutes les pièces n’ont pas besoin de climatisation ou lorsque la température ambiante change, le système peut fonctionner à charge partielle et réduire sa consommation d’énergie.

Dans une configuration à trois zones, cette modulation est particulièrement pertinente. Les trois espaces ne demandent pas nécessairement leur capacité maximale au même moment.

Une chambre ayant déjà atteint sa température de consigne peut nécessiter très peu d’énergie pendant qu’une autre zone continue de demander du chauffage ou de la climatisation.

C’est l’une des raisons pour lesquelles nous ne considérons jamais une thermopompe triple zone comme trois appareils complètement indépendants. Il s’agit d’un système complet : trois unités intérieures partagent une unité extérieure et doivent être sélectionnées en fonction de cette architecture.

MIDEA 28 triple zone : les données techniques de référence à connaître

La brochure MIDEA 28 fournie avec le projet présente une configuration de référence Extreme Heat trois zones utilisant trois unités murales All Easy Pro de 6 000 BTU/h avec le groupe extérieur MO3HX-H18B-2A. Cette combinaison est associée au numéro AHRI 215471457.

Pour cette combinaison certifiée, les données publiées comprennent notamment :

• alimentation électrique : 208/230 V, 1 phase, 60 Hz;
• capacité nominale indiquée : 19 000 BTU/h en climatisation et 20 000 BTU/h en chauffage;
• SEER2 de 25;
• EER2 de 15;
• HSPF4 de 10,4;
• capacité de chauffage indiquée à 5 °F, soit environ -15 °C : 19 000 BTU/h;
• débit d’air maximal du groupe extérieur : 2 131 CFM;
• niveau sonore extérieur publié : 62 dB(A).

Ces valeurs sont très intéressantes lorsqu’un propriétaire compare différentes thermopompes multizones, mais une précision est essentielle : les rendements certifiés sont associés à une combinaison précise d’unités intérieures et extérieures.

Nous ne recommandons donc jamais de prendre un numéro AHRI trouvé dans une brochure et de présumer qu’il s’applique automatiquement à n’importe quelle configuration MIDEA 28.

Trois unités intérieures : pourquoi les BTU ne doivent pas être additionnés aveuglément

L’une des erreurs les plus fréquentes dans la comparaison de soumissions consiste à additionner la capacité nominale des unités intérieures et à supposer que le groupe extérieur fournira cette capacité complète simultanément dans chaque pièce.

MIDEA précise dans ses règles de combinaison que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité peut être réduite. Le fabricant souligne que cet effet est particulièrement perceptible en mode chauffage.

C’est pourquoi nous regardons toujours la maison pièce par pièce.

Une petite pièce n’a pas automatiquement besoin d’une grosse unité

Une unité intérieure trop grande peut atteindre la température demandée rapidement, mais cela ne signifie pas qu’elle apportera un meilleur confort.

Nous tenons compte de la superficie, mais également de plusieurs autres facteurs :

• orientation de la pièce;
• quantité de vitrage;
• qualité de l’isolation;
• étage;
• hauteur de plafond;
• portes habituellement ouvertes ou fermées;
• exposition au soleil;
• nombre d’occupants;
• utilisation réelle de la pièce.

Ce dimensionnement prend encore plus d’importance sur une thermopompe triple zone MIDEA, puisque les trois unités intérieures fonctionnent à partir du même système frigorifique extérieur.

Une gamme qui offre plusieurs formats d’unités intérieures

La brochure MIDEA 28 ne limite pas l’architecture multizone aux appareils muraux. Elle présente également des consoles, des cassettes, des unités avec conduits et des appareils de traitement d’air. MIDEA indique que la gamme comprend différentes solutions compatibles avec les applications avec ou sans conduits.

Dans le projet photographié à Saint-Paul-de-l’Île-aux-Noix, l’unité visible est clairement de type mural, ce qui permet de conserver le plancher complètement libre et d’obtenir une diffusion d’air depuis la partie supérieure de la pièce.

La documentation présente notamment les unités murales All Easy Pro dans plusieurs capacités. Selon le tableau de la brochure, les modèles de cette famille couvrent différentes capacités et fonctionnent sur une alimentation de 208/230 V monophasée, 60 Hz.

L’avantage pour nous est de pouvoir adapter les unités intérieures à la charge de chaque zone au lieu d’imposer exactement la même capacité partout dans la maison.

Ce que cette installation à Saint-Paul-de-l’Île-aux-Noix peut apprendre à quelqu’un qui compare des thermopompes multizones

Ne choisissez pas seulement le modèle : comparez la combinaison complète

Lorsque nous analysons une soumission de thermopompe triple zone, nous recommandons de regarder bien au-delà du nom commercial.

Un devis sérieux devrait permettre d’identifier clairement :

1. le modèle précis du groupe extérieur;
2. le modèle de chaque unité intérieure;
3. la capacité de chacune des trois zones;
4. la combinaison autorisée par MIDEA;
5. la référence AHRI correspondante;
6. le rendement certifié de cette combinaison;
7. les travaux électriques requis;
8. le parcours prévu pour les lignes frigorifiques;
9. les méthodes de drainage;
10. l’emplacement réel de chaque unité intérieure.

Le dernier point peut complètement changer la satisfaction du propriétaire.

Une unité de très bonne qualité installée dans un mauvais emplacement donnera rarement le résultat attendu. À l’inverse, un appareil correctement sélectionné et soigneusement positionné peut assurer une distribution d’air beaucoup plus naturelle dans la pièce.

L’importance du parcours des conduites dans une maison finie

La photo de notre installation montre une pièce déjà aménagée et décorée. Il ne s’agissait pas d’un chantier où tous les murs étaient ouverts.

Cela modifie complètement notre approche.

Avant de percer, nous devons anticiper l’endroit où passeront :

• les tuyaux de réfrigérant;
• le câble de communication;
• le drainage de condensation;
• les protections extérieures;
• les raccordements vers le groupe multizone.

Le parcours idéal n’est pas nécessairement le plus court géométriquement. Nous cherchons plutôt le meilleur équilibre entre longueur, accessibilité, pente du drain, protection des conduites et finition visuelle.

Dans cette pièce, le fait de ne pas voir une longue goulotte traverser le mur dans le cadrage final contribue beaucoup à la qualité visuelle de l’installation.

Une autre technologie utile aux installateurs : SynchroConnect

Les systèmes multizones impliquent plusieurs circuits frigorifiques et plusieurs connexions électriques entre l’unité extérieure et les unités intérieures. Avec trois zones, l’identification correcte des branchements devient donc particulièrement importante.

MIDEA intègre la technologie SynchroConnect, qui permet au système de vérifier l’état des connexions après le raccordement des câbles et des lignes frigorifiques. La documentation indique également que le système peut synchroniser les connexions frigorifiques et électriques dans certaines configurations.

Cette fonction facilite la mise en service, mais elle ne remplace pas les étapes fondamentales d’un travail professionnel :

• réalisation correcte des raccords frigorifiques;
• test d’étanchéité;
• tirage au vide;
• validation des connexions électriques;
• vérification du drainage;
• démarrage de chacune des zones;
• confirmation du chauffage et de la climatisation;
• contrôle des températures et du débit d’air.

LogisVert et aides financières : vérifier le numéro AHRI exact

La question des subventions revient presque systématiquement lorsqu’un propriétaire compare une thermopompe MIDEA 28 avec un autre système.

La documentation fournie comporte des tableaux spécifiquement identifiés pour les combinaisons Energy Star et fournit les références AHRI de plusieurs ensembles multizones. Pour la configuration Extreme Heat trois zones All Easy Pro 6K × 3, la référence affichée est 215471457.

Cependant, l’admissibilité à LogisVert ou à toute autre aide financière ne doit jamais être déterminée uniquement à partir du nom MIDEA 28.

Nous vérifions plutôt :

• le groupe extérieur exact;
• les trois modèles intérieurs exacts;
• la combinaison AHRI;
• la certification applicable;
• les critères du programme en vigueur au moment de l’installation.

Une modification d’une seule unité intérieure peut entraîner une référence AHRI différente. C’est un détail particulièrement important sur un système triple zone.

Les erreurs que nous évitons sur nos installations multizones

Installer l’unité intérieure trop près d’un obstacle

Une moulure, une armoire ou un mur adjacent peut compliquer l’ouverture du panneau ou réduire l’espace nécessaire à l’entretien.

Sur cette installation, l’unité a été positionnée sous la moulure tout en conservant une implantation propre sur la section de mur disponible.

Choisir l’emplacement uniquement selon l’apparence

L’esthétique est importante, mais elle doit rester compatible avec la distribution de l’air et les exigences techniques.

Nous cherchons donc une position qui fonctionne visuellement et mécaniquement.

Sous-estimer les différences entre les trois zones

Une chambre, un salon et un espace de circulation ne possèdent pas les mêmes charges thermiques. La sélection des BTU doit refléter ces différences.

Négliger l’entretien futur

Les filtres d’une unité murale devront être nettoyés. Le panneau devra pouvoir s’ouvrir. Un technicien devra éventuellement pouvoir accéder aux composants.

Nous intégrons cette réalité dès l’installation.

Comparer seulement le prix total

Deux propositions de thermopompe triple zone peuvent sembler équivalentes sur papier alors que les modèles d’unités, les capacités, les références AHRI, les méthodes d’installation et les finitions sont complètement différentes.

Une installation pensée pour rester discrète une fois la pièce remise en ordre

La meilleure façon d’évaluer le résultat de ce chantier à Saint-Paul-de-l’Île-aux-Noix est probablement de regarder la photo comme le ferait le propriétaire après notre départ.

La pièce conserve son caractère : les grandes moulures demeurent dominantes, le bois du cadre de porte et du mobilier continue de structurer l’espace et l’unité murale blanche reste relativement discrète au-dessus de la zone centrale.

C’est exactement ce que nous recherchons lors d’une installation dans une maison déjà finie.

Une thermopompe MIDEA 28 triple zone comporte beaucoup de technologie : compresseur Inverter, contrôle individuel des zones, électronique de communication, plusieurs circuits frigorifiques et différentes possibilités de combinaison. Pourtant, dans la vie quotidienne, tout cela doit se traduire par quelque chose de beaucoup plus simple : une température confortable dans chaque zone et des appareils qui s’intègrent naturellement à la maison.

Chez AirGreen, cette approche guide nos installations à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités de la Montérégie comme Saint-Paul-de-l’Île-aux-Noix.

Nous ne nous limitons pas à demander combien de BTU le client souhaite acheter. Nous regardons la maison, les pièces, les murs disponibles, les besoins de chaque zone, les possibilités de raccordement et la combinaison technique complète.

C’est précisément dans ce type de projet que la différence entre simplement vendre une thermopompe et réaliser une installation CVAC complète devient visible.
