Installation d’une thermopompe triple zone MIDEA 28 à Otterburn Park, en Montérégie

Une thermopompe murale installée dans un espace serré où chaque centimètre comptait

À Otterburn Park, cette installation d’une thermopompe triple zone MIDEA 28 représente exactement le type de projet où la qualité du travail se voit dans les détails. Sur la photo de notre réalisation, l’une des unités murales MIDEA se trouve très près du plafond et immédiatement à côté d’un retour de mur. L’espace disponible est limité, la géométrie de la pièce impose ses propres contraintes et le passage des conduites doit rester discret.

Le résultat paraît simple : une tête murale blanche, une courte transition vers la gauche, presque aucune tuyauterie visible et un appareil qui s’intègre naturellement au mur. Pourtant, obtenir cette apparence demande beaucoup plus de préparation qu’une installation sur un grand mur complètement dégagé.

Dans ce projet, nous avons installé un système MIDEA 28 triple zone, c’est-à-dire une seule thermopompe extérieure qui alimente trois unités intérieures distinctes. Le principe même du système multizone MIDEA consiste à relier plusieurs unités intérieures à un seul groupe extérieur afin de chauffer ou climatiser différents espaces de la propriété. Chaque unité intérieure peut recevoir sa propre consigne de température.

Pour cette résidence d’Otterburn Park, ce choix permettait de traiter plusieurs secteurs de la maison sans installer trois condenseurs indépendants à l’extérieur et sans construire un réseau de conduits central complet.

Ce que la photo révèle sur cette installation AirGreen

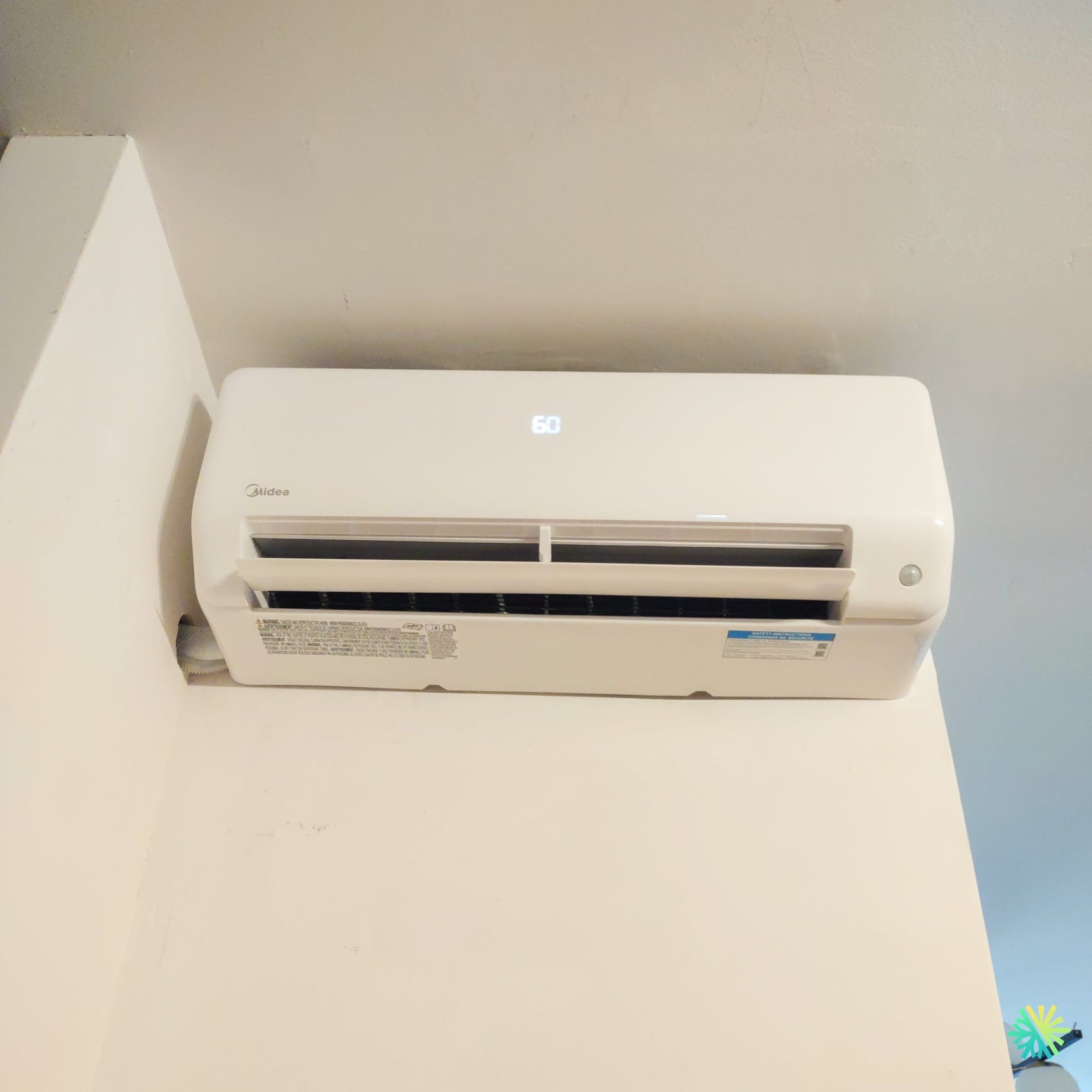

La photographie prise après la pose montre plusieurs éléments intéressants que l’on ne retrouve pas nécessairement dans une installation standard.

La tête MIDEA est placée en hauteur, dans une zone où le mur rencontre une avancée ou un retour architectural sur la gauche. Nous devions donc travailler avec une largeur réellement disponible très précise. Une erreur de positionnement de quelques centimètres aurait pu rendre l’appareil visuellement déséquilibré, compliquer le passage des conduites ou réduire l’accès nécessaire autour de l’unité.

Le raccordement sort du côté gauche et rejoint rapidement la section adjacente. Cela évite un long parcours apparent sous l’appareil. Dans une pièce où les murs restent largement visibles, ce détail améliore considérablement la finition.

On remarque également l’affichage numérique actif sur le devant de l’unité, qui indique « 60 » au moment où la photo a été prise, ainsi que le volet inférieur ouvert pour la distribution de l’air. Nous pouvons ainsi voir l’appareil en fonctionnement plutôt qu’une simple unité posée au mur avant sa mise en service.

Pourquoi installer une tête murale près d’un coin demande davantage de précision

Un climatiseur mural ou une thermopompe murale a besoin de respirer. L’air ambiant est aspiré, traverse les filtres et l’échangeur, puis est redistribué dans la pièce. Il ne suffit donc pas de trouver un rectangle de mur suffisamment grand.

Avant la fixation, nous vérifions notamment :

• les dégagements exigés pour l’unité;
• la possibilité d’ouvrir correctement le panneau pour nettoyer les filtres;
• la direction du soufflage;
• le trajet des conduites frigorifiques;
• le chemin du câble de communication;
• le drainage des condensats;
• la présence de structure derrière le mur;
• la possibilité d’effectuer éventuellement un entretien CVAC ou une réparation;
• l’impact esthétique du conduit de finition.

Dans une configuration comme celle observée à Otterburn Park, le côté gauche de l’appareil se trouve près d’un élément architectural. Nous devons donc décider de l’emplacement avant de percer le mur, pas après.

C’est une différence importante entre simplement « accrocher une thermopompe » et planifier une véritable installation CVAC.

Le drainage : la partie invisible qui peut causer les problèmes les plus visibles

En climatisation, une unité intérieure retire de l’humidité de l’air. Cette humidité se transforme en eau sur l’échangeur puis doit être évacuée par le drain de condensat.

Lorsque nous concevons un parcours particulièrement court ou discret comme celui visible sur la photo, nous devons conserver une évacuation adéquate tout en tenant compte de la structure existante.

Un mauvais drain peut provoquer :

• des bruits d’écoulement;
• une accumulation d’eau dans le bac;
• des odeurs;
• de l’humidité autour de l’appareil;
• des fuites sur le mur;
• des dommages à la finition intérieure.

C’est pourquoi nous ne décidons jamais du parcours uniquement en fonction de son apparence. La fiabilité du drainage reste prioritaire.

Le meilleur résultat est celui où le propriétaire ne pense jamais au drain parce qu’il fonctionne correctement année après année.

Une seule unité extérieure pour trois zones de confort

Le grand intérêt de cette thermopompe triple zone MIDEA 28 se trouve dans la répartition du confort.

Le système MIDEA est conçu pour permettre un contrôle individuel des unités intérieures. Le fabricant souligne notamment la possibilité de chauffer ou climatiser les espaces utilisés plutôt que d’imposer systématiquement la même demande à toute la maison.

Pour une maison à Otterburn Park, cela peut être particulièrement utile lorsque les besoins diffèrent entre :

• une chambre et une aire ouverte;
• un étage et un sous-sol;
• une pièce fortement exposée au soleil et une autre située au nord;
• un bureau occupé pendant la journée et une chambre utilisée principalement la nuit.

Trois zones ne signifient toutefois pas trois thermopompes complètement indépendantes. Les trois unités intérieures partagent un même groupe extérieur. Le dimensionnement du système complet est donc beaucoup plus important qu’il ne paraît.

Pourquoi nous ne choisissons jamais les trois capacités intérieures au hasard

Une erreur courante avec les systèmes multizones consiste à croire qu’il suffit de choisir la plus grande unité possible pour chaque pièce.

Ce n’est pas notre approche.

Une unité surdimensionnée peut atteindre rapidement sa consigne sans obtenir le fonctionnement modulé recherché. À l’inverse, une tête sous-dimensionnée peut travailler longtemps sans répondre correctement aux besoins lors des températures plus exigeantes.

Avec trois zones, nous devons également considérer la capacité disponible du groupe extérieur.

La documentation MIDEA précise que lorsque la demande totale des unités intérieures excède la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chacune peut être réduite, particulièrement en chauffage.

Cette remarque du fabricant est fondamentale.

Nous ne regardons donc pas seulement les BTU affichés sur chacune des trois unités. Nous évaluons le fonctionnement de la combinaison complète.

Les combinaisons MIDEA permettent d’adapter les unités aux différentes pièces

La brochure technique MIDEA montre que les configurations multizones peuvent utiliser des capacités intérieures différentes. Pour le système trois connexions présenté dans le tableau de combinaison, des unités murales de 6 000, 9 000, 12 000 ou 18 000 BTU/h figurent parmi les options prévues, avec également des possibilités pour certains formats cassette, console ou gainable.

Cela nous permet d’adapter plus précisément chaque secteur.

Une petite chambre n’a pas automatiquement besoin de la même capacité qu’une grande aire commune. Même dans une maison relativement compacte, la fenestration, l’exposition, le niveau d’isolation et la hauteur du plafond peuvent créer des charges très différentes.

Chez AirGreen, nous tenons compte de ces différences avant d’arrêter le choix de la combinaison.

MIDEA 28 : rendement, technologie Inverter et critères techniques à connaître avant l’installation

La technologie Inverter répond à une demande qui change constamment

Une maison ne demande jamais exactement la même quantité de chauffage pendant toute la journée.

Le soleil entre par les fenêtres. Une porte extérieure s’ouvre. La température extérieure monte ou descend. Une chambre n’est plus occupée. Une autre zone demande davantage de chauffage.

La technologie Inverter du système multizone MIDEA permet d’ajuster la capacité en modifiant le fonctionnement du compresseur et des moteurs de ventilation. Lorsque la demande est plus faible, le système peut fonctionner à charge partielle plutôt que de rester continuellement à sa capacité maximale.

Dans une installation triple zone, cette modulation prend tout son sens.

Il est courant que les trois espaces n’aient pas besoin exactement de la même quantité d’énergie au même moment.

Un exemple concret de performance certifiée dans la gamme MIDEA

Pour comprendre les performances possibles de cette plateforme, le tableau de la page 10 de la brochure MIDEA fournit une combinaison trois zones Extreme Heat utilisant trois unités All Easy Pro de 6 000 BTU/h avec le groupe extérieur MO3HX-H18B-2A. Cette combinaison porte le numéro AHRI 215471457.

Pour cette combinaison précise, la documentation indique notamment :

• alimentation 208/230 V, monophasée, 60 Hz;
• capacité nominale de 19 000 BTU/h en climatisation;
• capacité nominale de 20 000 BTU/h en chauffage;
• SEER2 de 25;
• EER2 de 15;
• indice de chauffage indiqué à 10,4 dans le tableau;
• capacité de chauffage de 19 000 BTU/h à 5 °F, soit environ -15 °C.
  Ces chiffres montrent le niveau de rendement que certaines combinaisons de la gamme peuvent atteindre.

Il est toutefois important de ne pas attribuer automatiquement ces performances à n’importe quelle configuration triple zone. Les capacités des têtes, le modèle exact du condenseur et la combinaison AHRI déterminent les valeurs certifiées.

La photo d’Otterburn Park ne permet pas de lire suffisamment précisément la plaque signalétique de l’unité intérieure, et le groupe extérieur n’est pas visible. Nous ne présentons donc pas ces valeurs comme les caractéristiques exactes de la tête photographiée, mais comme un exemple certifié documenté dans la gamme MIDEA multizone.

ENERGY STAR et subventions : vérifier la combinaison avant de promettre un montant

Les propriétaires qui magasinent une thermopompe à Otterburn Park, à Montréal ou ailleurs au Québec regardent souvent trois éléments en même temps : le prix d’installation, les économies potentielles d’énergie et les programmes d’aide financière.

Il faut alors faire une distinction essentielle entre le nom commercial d’un appareil et la combinaison certifiée complète.

La brochure MIDEA comporte des tableaux spécifiques de combinaisons ENERGY STAR pour les différentes unités multizones.

Elle associe également différents assemblages à leurs propres références AHRI. Par exemple, le tableau de la page 10 ne donne pas le même numéro AHRI à un système trois zones qu’à une configuration quatre, cinq ou six zones.

Chez AirGreen, lorsqu’une subvention est importante dans la décision d’achat, nous validons donc :

1. le modèle extérieur exact;
2. les références des unités intérieures;
3. la combinaison reconnue;
4. le numéro AHRI correspondant;
5. les critères du programme applicable au moment de l’installation.

Cette vérification évite de baser une décision de plusieurs milliers de dollars sur une simple mention « ENERGY STAR » sans confirmer l’assemblage installé.

Un multizone MIDEA peut utiliser plusieurs styles d’unités intérieures

La plateforme MIDEA offre également plus de flexibilité qu’un système composé exclusivement de têtes murales.

La documentation présente des unités murales, consoles, cassettes, unités plafonnier-plancher et unités gainables, en plus d’appareils de traitement d’air. Le système est présenté comme compatible avec des configurations avec ou sans conduits.

La page 4 de la brochure illustre d’ailleurs une gamme résidentielle comprenant plusieurs formats d’unités intérieures plutôt qu’un seul modèle mural.

Cette diversité nous donne davantage de possibilités lorsque l’architecture nous impose une contrainte.

À Otterburn Park, la tête murale visible sur la photo convenait à l’espace disponible. Dans une autre pièce ou un autre bâtiment, une cassette ou une unité gainable peut parfois représenter une meilleure option.

SynchroConnect et la complexité cachée derrière trois circuits frigorifiques

Une thermopompe triple zone possède plusieurs liaisons entre l’extérieur et l’intérieur.

Chaque zone implique notamment son circuit frigorifique et ses connexions de communication. Lorsque plusieurs ensembles de conduites arrivent au même condenseur, l’identification doit être rigoureuse.

MIDEA présente dans sa documentation la fonction SynchroConnect, qui peut diagnostiquer les correspondances de connexion et synchroniser les lignes frigorifiques avec le câblage associé dans certaines configurations.

Cette fonction ne dispense évidemment pas l’installateur d’effectuer un travail méthodique. Elle offre plutôt une protection et un outil de vérification supplémentaires lors de la mise en service.

Chez AirGreen, nous vérifions chaque zone individuellement avant de considérer le travail terminé.

Les erreurs que nous évitons sur une thermopompe triple zone

Après de nombreuses installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous constatons que les mêmes erreurs reviennent souvent lorsque le système a été choisi ou installé sans suffisamment de planification.

Installer la tête uniquement là où elle est la plus facile à poser

Un mur pratique pour l’installateur n’est pas toujours le meilleur pour le propriétaire.

Nous regardons la distribution de l’air, l’utilisation de la pièce et l’entretien futur.

Surdimensionner chaque zone « pour être certain »

Ajouter des BTU sans calculer les besoins n’est pas une garantie de confort.

Une configuration multizone doit être équilibrée.

Oublier que les zones partagent la même unité extérieure

Trois unités murales ne créent pas trois réserves indépendantes de capacité. Le groupe extérieur doit alimenter l’ensemble.

Négliger le drain au profit d’une finition plus jolie

Nous voulons les deux : une finition propre et un drainage fiable.

Rendre les filtres difficiles d’accès

Une thermopompe doit être entretenue pendant des années. La possibilité d’ouvrir l’unité et de nettoyer correctement ses filtres fait donc partie de notre réflexion dès le jour de l’installation.

L’entretien d’une tête installée dans un espace restreint

La tête visible sur notre photo d’Otterburn Park illustre particulièrement bien l’importance de cette dernière question.

L’unité se trouve dans un espace où le plafond et le retour de mur limitent l’environnement disponible. Même lorsque l'installation est compacte, nous devons conserver l'accès nécessaire prévu pour l'utilisation et le service de l'appareil.

Un entretien CVAC régulier comprend notamment le nettoyage des filtres. À plus long terme, un nettoyage plus approfondi de l’échangeur, du bac de drainage et de la roue de ventilation peut également être nécessaire.

Une installation qui ne tient pas compte de ces futures interventions peut devenir beaucoup plus coûteuse à entretenir.

Nous pensons donc au technicien qui devra revenir dans plusieurs années dès le moment où nous choisissons la position de la plaque murale.

Pourquoi cette installation d’Otterburn Park représente bien notre approche

Ce projet n’est pas intéressant simplement parce qu’une thermopompe MIDEA est fixée sur un mur.

Ce qui le rend intéressant, c’est l’utilisation intelligente d’un espace limité.

Nous avons dû intégrer une unité intérieure à proximité immédiate d’un plafond et d’un retour architectural, organiser le raccordement latéral de manière compacte et préserver une apparence propre. Cette tête fait en même temps partie d’un ensemble triple zone beaucoup plus large, dans lequel trois appareils doivent fonctionner correctement avec un même condenseur.

Ce sont précisément ces détails que le propriétaire ne devrait plus avoir à gérer une fois l’installation terminée.

L’appareil doit démarrer, maintenir la température demandée, évacuer correctement son condensat et s’intégrer naturellement à la maison.

AirGreen : thermopompes MIDEA et installations multizones dans le Grand Montréal

Chez AirGreen, nous réalisons des installations CVAC dans une grande variété de bâtiments à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, ainsi que dans plusieurs municipalités de la Montérégie comme Otterburn Park.

Aucun mur n’est exactement identique au suivant.

Dans certaines propriétés, nous disposons d’un emplacement idéal et dégagé. Dans d’autres, comme sur cette réalisation, nous devons composer avec un plafond rapproché, une alcôve, un retour de mur, une porte, une fenêtre ou une configuration architecturale déjà existante.

Notre rôle consiste à trouver une solution qui respecte à la fois les exigences techniques de la thermopompe, le confort recherché et la finition de la maison.

Cette installation de la MIDEA 28 triple zone à Otterburn Park en est un exemple concret : une tête murale soigneusement intégrée dans une zone serrée, un parcours de conduites compact et un système multizone conçu pour gérer plusieurs secteurs de la résidence avec une seule unité extérieure.
