Installation d’une thermopompe triple zone MIDEA 28 à Saint-Mathias-sur-Richelieu sur la Rive-Sud

Trois zones, une seule unité extérieure : une installation MIDEA 28 pensée autour de l’espace réellement disponible

Dans une installation multizone réussie, le choix de la thermopompe ne représente qu’une partie du travail. L’emplacement des unités murales, la répartition des capacités entre les pièces, le passage des conduites frigorifiques, l’évacuation du condensat et la manière dont les occupants utilisent chaque espace ont une influence directe sur le confort obtenu.

C’est précisément ce qui rend cette installation d’une thermopompe triple zone MIDEA 28 à Saint-Mathias-sur-Richelieu intéressante. Nous devions offrir un chauffage et une climatisation indépendants dans plusieurs zones de l’habitation tout en utilisant une seule unité extérieure. À l’intérieur, l’espace disponible pour certaines têtes murales demandait également une implantation réfléchie.

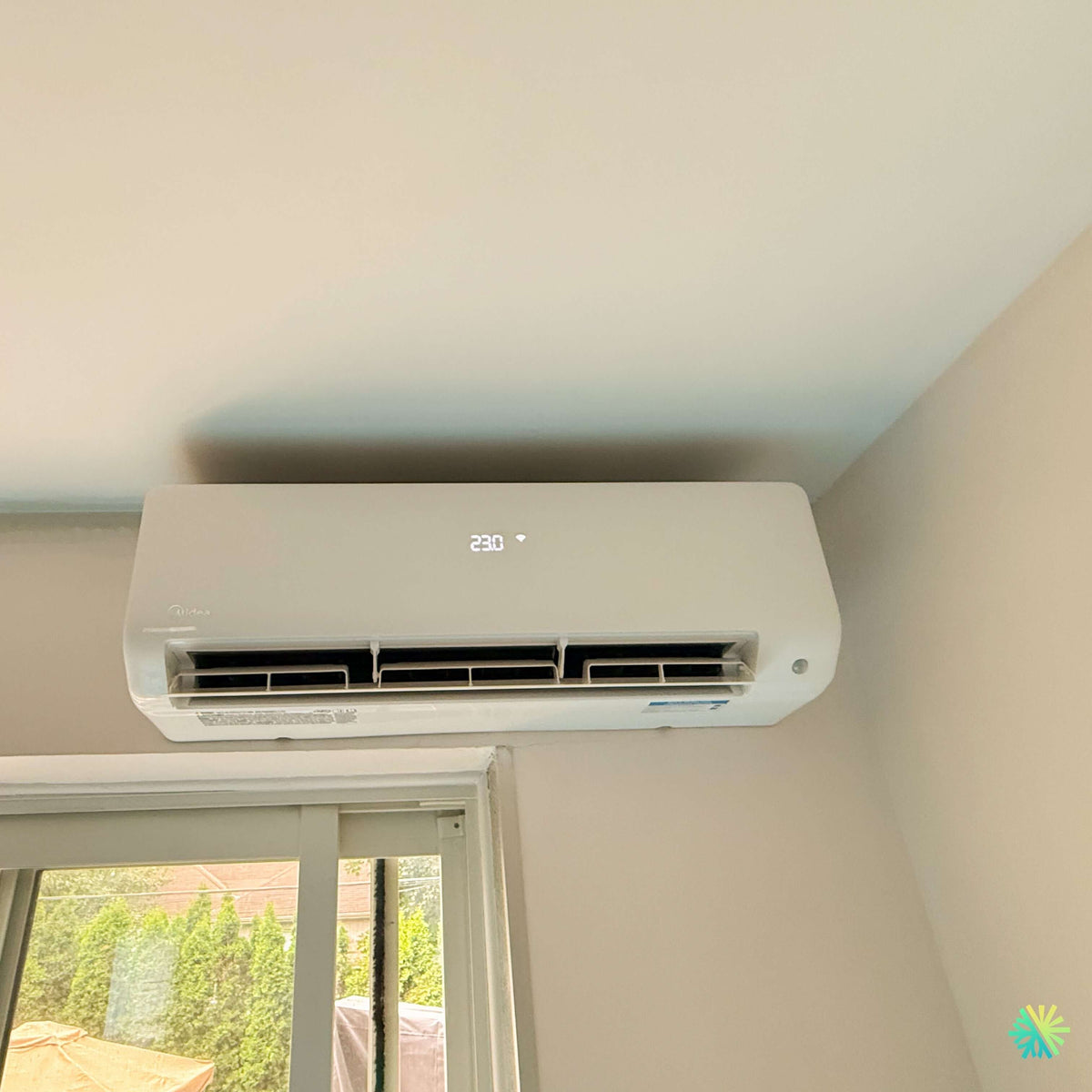

La photo de cette installation montre très bien l’un des détails qui peuvent sembler simples une fois le travail terminé : une unité murale MIDEA installée très haut, au-dessus d’une grande ouverture vitrée et à proximité du plafond. L’espace vertical est limité, mais l’appareil s’intègre proprement sans dominer visuellement la pièce. Son affichage indique 23,0 °C, avec l’icône Wi-Fi visible sur la façade.

Ce genre de résultat dépend beaucoup du travail effectué avant même de percer le mur.

Pourquoi une thermopompe triple zone était pertinente ici

Le principe du système MIDEA multizone consiste à raccorder plusieurs unités intérieures à un seul groupe extérieur. La documentation Midea précise qu’un système multizone peut chauffer ou climatiser plusieurs pièces et permet de régler les unités intérieures selon les besoins des espaces desservis.

Pour une habitation où les besoins ne sont pas identiques d’une pièce à l’autre, cette architecture apporte plusieurs avantages concrets :

• trois zones de confort à partir d’un seul groupe extérieur;
• possibilité d’ajuster la température selon l’utilisation de chaque pièce;
• moins d’équipements à installer à l’extérieur qu’avec trois systèmes indépendants;
• fonctionnement à charge partielle grâce à la technologie Inverter lorsque toutes les zones ne demandent pas leur pleine capacité;
• choix de plusieurs formats d’unités intérieures selon l’espace disponible.

Dans le cas présent, cette flexibilité était particulièrement intéressante parce que chaque emplacement intérieur devait être traité comme une zone distincte plutôt que d’essayer de conditionner toute l’habitation à partir d’une seule tête murale.

Une tête murale installée dans un espace vertical particulièrement serré

L’unité visible sur la photo est placée juste sous le plafond et directement au-dessus de l’ouverture.

Pour nous, ce type d’emplacement exige une attention particulière. Il faut éviter de choisir la position uniquement parce qu’elle semble visuellement pratique. Nous devons aussi tenir compte de l’accès pour l’entretien, de la circulation de l’air, du dégagement autour de l’appareil, de la structure derrière le mur et du trajet possible des conduites.

La gamme multizone Midea associée à cette plateforme comprend notamment des unités murales All Easy Pro. Pour les modèles 6 000, 9 000 et 12 000 BTU indiqués dans la brochure, le fabricant présente un format compact d’environ 848 mm de largeur, 233 mm de profondeur et 300 mm de hauteur.

Ces dimensions expliquent pourquoi une unité de cette catégorie peut devenir très intéressante lorsqu’il existe relativement peu de mur libre au-dessus d’une porte ou d’une fenêtre.

Sur cette installation à Saint-Mathias-sur-Richelieu, le résultat est particulièrement propre : la tête est positionnée dans la partie haute du mur, son alignement demeure visuellement cohérent avec l’ouverture située dessous et aucune longue section de goulotte n’est visible dans le cadrage frontal de la photo.

Pourquoi installer une unité si haut ne se résume pas à gagner de l’espace

Une thermopompe murale doit distribuer son air dans la pièce sans créer inutilement une sensation de courant d’air sur les occupants.

Une position haute facilite généralement la diffusion, mais encore faut-il sélectionner correctement l’orientation de l’appareil. Lors de nos installations CVAC sur la Rive-Sud, nous analysons notamment la géométrie de la pièce, les murs disponibles, la présence de portes et fenêtres ainsi que les zones où les occupants passent le plus de temps.

Dans une configuration comme celle montrée ici, l’emplacement au-dessus d’une ouverture présente aussi un avantage esthétique : il utilise une portion de mur qui aurait autrement peu de fonctions, tout en conservant les murs principaux disponibles pour les meubles et l’aménagement.

Il faut cependant avoir suffisamment de place pour respecter les dégagements nécessaires. Forcer une unité trop grande dans un espace trop serré peut compliquer le service futur et nuire à la circulation de l’air.

MIDEA 28 : ce que la documentation technique nous apprend sur la plateforme triple zone

La brochure Midea fournit une configuration technique de référence particulièrement pertinente pour les systèmes Extreme Heat à trois zones.

Elle identifie la combinaison triple zone avec le groupe extérieur MO3HX-H18B-2A et trois unités intérieures All Easy Pro de 6 000 BTU, sous la référence AHRI 215471457.

Pour cette combinaison de référence, les performances publiées comprennent notamment :

19 000 BTU/h en climatisation, 20 000 BTU/h en chauffage, une alimentation de 208/230 V monophasée, 60 Hz, un SEER2 de 25, un EER2 de 15 et un indice saisonnier de chauffage indiqué à 10,4 dans la fiche de performance.

Il est important de comprendre ce que ces chiffres signifient dans un projet réel. Sur un système multizone, on ne doit pas simplement additionner les BTU inscrits sur les trois têtes murales et supposer que chacune fournira constamment sa pleine capacité simultanément.

Midea précise elle-même que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour les unités peut être réduite, et que cet effet devient particulièrement visible en chauffage.

C’est une nuance essentielle dans le dimensionnement d’une thermopompe multizone.

Trois têtes de 9 000 BTU ne signifient pas nécessairement qu’il faut 27 000 BTU en permanence

C’est l’une des erreurs les plus fréquentes lorsque des propriétaires comparent des soumissions.

Dans un système triple zone, les capacités intérieures doivent être choisies en fonction des besoins de chaque espace, mais l’unité extérieure doit également être sélectionnée selon le comportement global de l’habitation.

Une chambre, par exemple, ne demande pas nécessairement sa capacité maximale au même moment qu’un salon ou qu’une autre zone exposée au soleil. La technologie Inverter permet au compresseur de moduler son fonctionnement plutôt que de simplement fonctionner à pleine capacité puis s’arrêter.

La documentation Midea explique d’ailleurs que son système peut fonctionner à charge partielle lorsque toutes les pièces n’ont pas besoin de climatisation ou lorsque les conditions ambiantes changent.

Chez AirGreen, nous portons donc beaucoup d’attention à la combinaison des capacités intérieures, et pas seulement au chiffre inscrit sur le groupe extérieur.

Un seul condenseur pour simplifier l’aménagement extérieur

L’autre intérêt important du triple zone est évident à l’extérieur.

Trois unités murales indépendantes pourraient nécessiter trois condenseurs séparés. Avec la MIDEA 28 triple zone, plusieurs zones intérieures peuvent partager le même groupe extérieur.

Cela réduit l’espace occupé autour de la propriété et peut simplifier considérablement l’intégration du système, particulièrement dans les secteurs où l’espace latéral est limité.

La brochure Midea souligne elle aussi cet avantage : plusieurs unités intérieures raccordées à un seul groupe extérieur permettent de réduire l’espace d’installation et le nombre de sources de bruit à l’extérieur.

À Saint-Mathias-sur-Richelieu, comme dans de nombreuses installations que nous réalisons à Longueuil, Montréal, Laval, sur la Rive Nord et sur la Rive Sud, cette considération peut faire une différence importante lorsqu’il faut conserver l’accès à une cour, une entrée ou un passage latéral.

L’affichage à 23 °C : un petit détail qui montre le résultat final

Sur la photographie de l’installation, l’afficheur intégré indique 23,0 °C.

Ce détail donne une image assez fidèle de l’objectif recherché : une installation CVAC doit finir par devenir simple à utiliser. Le propriétaire ne devrait pas avoir à penser aux conduites frigorifiques, au câblage, au drainage, aux supports ou aux calculs de capacité chaque fois qu’il veut ajuster son confort.

L’icône Wi-Fi visible sur l’appareil témoigne également de l’intégration des fonctions de commande prévues sur cette unité.

Pour l’utilisateur, toute la complexité du système se résume finalement à la possibilité de demander la température souhaitée dans la zone concernée.

Pour nous, le travail nécessaire pour arriver à cette simplicité est beaucoup plus détaillé.

Le drainage : un détail discret qui peut décider de la qualité d’une installation

Une thermopompe murale produit de l’eau de condensation en mode climatisation.

Cette eau doit être évacuée correctement. La pente du drain, son trajet, son isolation lorsque nécessaire et sa sortie extérieure doivent donc être pensés pendant l’installation des conduites.

Une mauvaise gestion du condensat peut éventuellement provoquer des écoulements, des marques sur les murs ou des problèmes d’humidité autour de l’unité.

Dans un emplacement situé directement au-dessus d’une ouverture, comme sur la photo, cette planification est encore plus importante. Nous devons déterminer le trajet des conduites avant de fixer définitivement la plaque de montage.

Une installation visuellement propre est souvent le résultat de décisions qui deviennent complètement invisibles après les travaux.

Le passage des conduites entre trois zones demande une planification réelle

Avec une thermopompe simple zone, une seule paire de conduites frigorifiques relie généralement la tête au condenseur.

Avec une thermopompe triple zone, le réseau devient plus complexe. Chaque unité intérieure possède ses propres connexions au système extérieur.

La longueur des parcours, les changements de direction, l’accès aux murs et la position du condenseur influencent donc la façon dont nous organisons le chantier.

Une erreur de raccordement entre une conduite frigorifique et le câblage correspondant à une unité intérieure peut également devenir difficile à diagnostiquer sur un système multizone.

Midea a justement intégré une fonction appelée SynchroConnect à cette plateforme. Selon le fabricant, le système peut diagnostiquer l’état des connexions entre les unités intérieures et le condenseur et faciliter la synchronisation des conduites frigorifiques avec le câblage.

Cette fonction ne remplace évidemment pas une installation méthodique, mais elle constitue un outil intéressant au moment de la mise en service.

Pourquoi la référence AHRI compte pour les subventions

Un propriétaire qui magasine une thermopompe au Québec voit souvent des montants de subvention associés à une marque ou à une capacité.

Ce n’est pas suffisamment précis.

Pour les programmes d’aide financière applicables aux thermopompes, l’admissibilité dépend normalement de la combinaison exacte d’équipements. Le numéro de modèle extérieur, les unités intérieures utilisées et la référence AHRI peuvent donc être déterminants.

Pour la combinaison Extreme Heat triple zone présentée dans la documentation Midea, la référence indiquée est AHRI 215471457.

Chez AirGreen, nous considérons cette vérification comme une partie importante de la sélection du système. Le nom commercial MIDEA 28 ne suffit pas à lui seul pour déterminer une aide financière : il faut valider la combinaison installée et les critères du programme en vigueur au moment du projet.

Cette précaution est particulièrement importante pour les propriétaires qui comparent plusieurs options de thermopompe à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud.

Ce que cette installation de Saint-Mathias-sur-Richelieu montre sur une vraie installation multizone

La qualité d’une installation se voit aussi dans ce qui ne saute pas aux yeux

La photographie finale montre une tête murale blanche, un affichage discret et un appareil bien intégré au-dessus de l’ouverture.

Elle ne montre pas les mesures prises avant la fixation, les vérifications derrière le mur, la préparation du drainage, le passage des conduites, le raccordement électrique, la mise sous vide du circuit frigorifique ni les vérifications effectuées au démarrage.

C’est pourtant cette partie du travail qui détermine en grande partie la fiabilité à long terme d’une installation de thermopompe.

Nous cherchons toujours à obtenir deux résultats simultanément : une installation techniquement correcte et une intégration qui semble logique dans la pièce.

Les erreurs que nous cherchons à éviter sur un système triple zone

Le premier piège consiste à dimensionner les trois zones uniquement en fonction de la superficie. L’exposition au soleil, la disposition des pièces, la circulation de l’air, l’isolation et la façon dont les espaces sont utilisés doivent également être considérées.

Le deuxième consiste à choisir les capacités des trois unités intérieures sans vérifier la combinaison autorisée par le fabricant. Les tableaux de combinaison Midea sont particulièrement détaillés et montrent que toutes les associations d’unités ne doivent pas être traitées de la même manière.

Le troisième est de négliger l’accès futur à l’unité. Une tête murale installée près d’un plafond doit rester suffisamment accessible pour permettre le nettoyage des filtres et l’entretien CVAC.

Enfin, il faut éviter de choisir la thermopompe uniquement en fonction du montant d’une subvention. Le confort, le dimensionnement, l’emplacement des unités et la qualité de l’installation restent les éléments qui accompagneront le propriétaire pendant de nombreuses années.

Une solution pertinente pour les maisons qui ont plusieurs zones de confort

Cette installation de thermopompe triple zone MIDEA 28 à Saint-Mathias-sur-Richelieu illustre bien l’intérêt d’un système multizone lorsqu’une seule unité murale ne peut pas correctement desservir toute l’habitation.

Trois zones permettent de mieux adapter le fonctionnement aux différentes pièces tout en limitant le nombre d’unités extérieures.

La plateforme Midea offre en plus plusieurs formats d’unités intérieures. La documentation comprend des unités murales, des consoles, des cassettes, des modèles gainables ainsi que des unités de traitement d’air, ce qui donne davantage de possibilités lorsque la configuration architecturale devient plus complexe.

Pour nous, c’est précisément cette flexibilité qui rend les systèmes multizones intéressants : nous pouvons adapter la solution CVAC à la maison plutôt que d’essayer d’adapter la maison à une configuration standard.

Notre approche AirGreen pour une installation multizone

À Saint-Mathias-sur-Richelieu, cette installation demandait notamment de bien exploiter l’espace disponible pour l’unité murale montrée sur la photo. Le résultat final paraît simple parce que l’appareil s’intègre naturellement dans la pièce.

C’est le résultat que nous recherchons également dans nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Nous analysons l’emplacement des unités intérieures, les besoins de chaque zone, les possibilités de passage des conduites et la configuration extérieure avant de déterminer la solution finale.

Une MIDEA 28 triple zone peut offrir une excellente combinaison de confort, de modularité et d’efficacité lorsqu’elle est correctement dimensionnée et que les trois zones sont pensées comme un ensemble cohérent.

Dans ce projet de Saint-Mathias-sur-Richelieu, l’unité visible au-dessus de l’ouverture résume bien notre objectif : utiliser intelligemment l’espace disponible, conserver une installation propre et fournir un contrôle précis de la température sans compliquer l’utilisation quotidienne.
