Installation d’une thermopompe triple zone MIDEA 28 à Saint-Sébastien, en Montérégie

Une installation MIDEA triple zone pensée autour d’un corridor étroit, de murs très occupés et de trois besoins de confort distincts

À Saint-Sébastien, cette installation d’une thermopompe triple zone MIDEA 28 nous a placés devant un cas que nous rencontrons régulièrement dans les maisons existantes : le meilleur emplacement pour une unité intérieure n’est pas toujours un grand mur complètement libre. Ici, l’une des têtes murales devait être intégrée dans un corridor étroit, directement au-dessus d’une ouverture, entre deux murs rapprochés, tout en conservant une circulation d’air efficace et un accès raisonnable pour l’entretien.

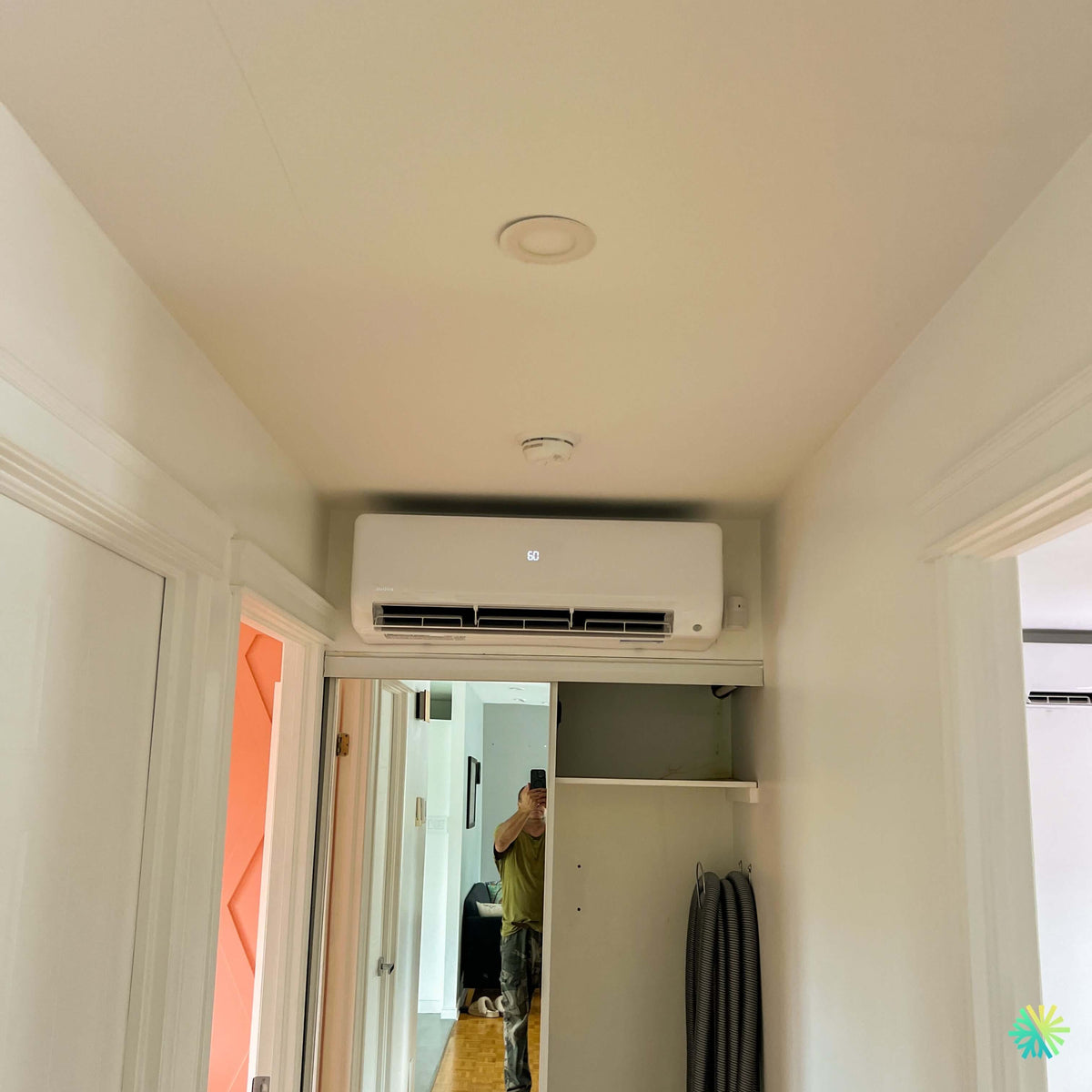

La photo du projet montre très bien cette contrainte. L’unité murale MIDEA occupe l’espace disponible au-dessus de l’ouverture intérieure, presque comme si elle avait été prévue dès la construction de la maison. Le plafond comporte déjà un luminaire encastré et un détecteur, les portes occupent une bonne partie des murs latéraux et le passage doit évidemment demeurer entièrement libre.

Un autre détail particulièrement intéressant apparaît à droite de la photo : une deuxième unité intérieure est visible dans la pièce voisine. Cette image résume donc parfaitement l’intérêt d’une thermopompe multizone. Nous ne cherchons pas à forcer une seule tête à traiter plusieurs pièces éloignées; nous répartissons plutôt le chauffage et la climatisation dans les secteurs où ils sont réellement nécessaires.

C’est exactement le rôle du système MIDEA multizone : une unité extérieure peut alimenter plusieurs unités intérieures, chacune étant contrôlable individuellement et pouvant recevoir sa propre consigne de température.

Pourquoi une thermopompe triple zone convenait particulièrement bien à cette maison de Saint-Sébastien

Dans une maison comportant plusieurs pièces séparées, un corridor central ou des espaces avec des expositions différentes au soleil, la température peut varier sensiblement d’une zone à l’autre.

Une tête murale située dans une grande aire commune peut très bien assurer le confort du rez-de-chaussée sans réussir à maintenir une température uniforme dans une chambre fermée. À l’inverse, surdimensionner une seule unité pour tenter de pousser davantage d’air vers des pièces éloignées crée rarement un résultat satisfaisant.

La thermopompe triple zone MIDEA 28 permet une approche beaucoup plus précise.

Chaque unité intérieure traite son propre secteur. Une pièce moins utilisée peut être maintenue à une température différente, tandis qu’une chambre ou une aire de vie peut recevoir davantage de chauffage ou de climatisation lorsque cela est nécessaire. MIDEA indique d’ailleurs que son système multizone permet de chauffer ou climatiser uniquement les espaces utilisés plutôt que nécessairement toute la maison au même niveau.

Pour nos clients, cela se traduit surtout par une gestion du confort plus logique : trois zones, trois besoins, mais une seule unité extérieure.

Une installation au-dessus d’une ouverture : simple sur la photo, beaucoup moins simple sur le terrain

Le positionnement visible sur cette réalisation mérite une attention particulière.

Une unité murale installée au-dessus d’une porte ou d’une ouverture doit respecter plusieurs contraintes simultanément. Nous devons disposer d’une hauteur suffisante pour fixer correctement la plaque arrière, conserver les dégagements nécessaires autour de l’appareil et prévoir son ouverture future pour le nettoyage des filtres et l’entretien CVAC.

Il faut également tenir compte du drainage.

En climatisation et en déshumidification, l’évaporateur produit de la condensation. Cette eau doit pouvoir être évacuée de façon fiable. Lorsque la configuration le permet, nous privilégions un drainage gravitaire correctement incliné, car un drain bien planifié reste l’une des solutions les plus simples et les plus fiables à long terme.

Dans un corridor comme celui montré sur la photo, l’espace disponible est réduit. Avant d’installer la tête, nous devons donc établir simultanément :

• l’emplacement exact de l’unité intérieure;
• le passage des conduites frigorifiques;
• le parcours du câblage de communication;
• la sortie du drain de condensat;
• l’accès pour l’entretien futur;
• la direction de soufflage de l’air;
• l’interaction avec les portes, moulures, plafond et éléments électriques existants.

Le résultat final paraît volontairement discret. C’est précisément le but. Une installation de thermopompe murale réussie ne devrait pas donner l’impression que l’appareil a été placé là uniquement parce qu’aucun autre emplacement n’était disponible.

Le corridor devient ici un point stratégique pour la circulation de l’air

Le choix d’une installation au-dessus de cette ouverture permet également d’utiliser la géométrie du corridor à notre avantage.

La tête est placée suffisamment haut pour projeter l’air dans l’axe du passage plutôt que directement contre un meuble ou dans un coin fermé. Dans un espace relativement étroit, l’orientation des volets devient particulièrement importante : le flux doit pouvoir parcourir la zone sans créer une sensation de courant d’air excessif sur les occupants.

Cette question est parfois sous-estimée lors de la comparaison de soumissions.

Deux entrepreneurs peuvent proposer exactement la même thermopompe MIDEA, mais si l’unité est installée à un emplacement moins favorable, le confort perçu peut être très différent.

Chez AirGreen, nous analysons donc l’utilisation réelle des pièces avant de déterminer l’emplacement des têtes. Nous regardons les portes qui restent habituellement ouvertes ou fermées, les endroits où les occupants passent du temps, les meubles, les fenêtres, les escaliers et la circulation naturelle de l’air.

Deux têtes visibles sur une même photo : un bon exemple de zonage réel

Le deuxième climatiseur mural que l’on aperçoit dans la pièce située à droite permet de comprendre immédiatement la logique de cette installation à Saint-Sébastien.

Au lieu de demander à l’unité du corridor de compenser les pertes thermiques de toute la section de la maison, une autre zone possède son propre appareil.

C’est l’un des principaux avantages d’un système multizone.

Selon la documentation MIDEA, les occupants peuvent adapter les températures et le fonctionnement de plusieurs espaces selon leur utilisation, notamment pour les chambres, le salon ou un bureau.

Cela permet, par exemple, de maintenir une chambre légèrement plus fraîche pendant la nuit tout en conservant une autre température dans l’espace commun. Le même principe s’applique l’été lorsque l’exposition solaire varie d’une façade à l’autre.

MIDEA 28 : une architecture multizone particulièrement flexible

La gamme MIDEA présentée dans la documentation technique ne se limite pas aux unités murales. Elle permet d’associer différents types d’unités intérieures, notamment des têtes murales, consoles, cassettes et unités gainables. Le fabricant présente le système comme compatible avec des configurations gainables et sans conduits.

Cette flexibilité devient particulièrement intéressante lorsque nous travaillons dans des bâtiments existants.

Une maison peut, par exemple, offrir un emplacement idéal pour une unité murale dans le salon, mais présenter un espace où une solution gainable serait préférable. Même lorsque le projet retenu utilise trois têtes murales, le fait de travailler avec une plateforme offrant plusieurs possibilités facilite la conception d’installations adaptées à la réalité du bâtiment plutôt qu’à un seul scénario standard.

La documentation mentionne également des systèmes pouvant être configurés jusqu’à six zones selon la capacité de l’unité extérieure.

Pour cette résidence de Saint-Sébastien, trois zones étaient suffisantes pour répondre au besoin du projet, ce qui permet de conserver une installation plus simple tout en obtenant le contrôle recherché dans les secteurs concernés.

Les détails techniques derrière une installation propre : dimensionnement, technologie Inverter et mise en service

Trois unités intérieures ne signifient pas trois compresseurs fonctionnant indépendamment

Il est important de comprendre le fonctionnement réel d’une thermopompe triple zone.

Les trois unités intérieures partagent la capacité du même groupe extérieur. Elles peuvent recevoir des consignes différentes, mais la production de chauffage ou de climatisation provient toujours du même circuit extérieur.

C’est pourquoi le dimensionnement ne consiste pas simplement à additionner trois chiffres en BTU.

MIDEA précise dans ses règles de combinaison que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la puissance disponible à chacune peut être réduite lorsque plusieurs zones demandent simultanément leur pleine capacité, un phénomène particulièrement notable en chauffage.

Cette notion influence directement notre façon de concevoir une installation.

Nous voulons que chaque zone soit suffisamment dimensionnée, mais nous évitons également de multiplier inutilement les unités intérieures surdimensionnées. Une chambre, un corridor et une grande aire ouverte n’ont pas la même charge thermique.

La capacité de chaque tête doit correspondre à la pièce, pas uniquement à sa superficie

Pour sélectionner une capacité appropriée, nous considérons notamment :

la superficie et le volume de la pièce, mais aussi la qualité de l’isolation, l’exposition solaire, le nombre de fenêtres, la présence d’un étage supérieur, les murs donnant sur l’extérieur, les infiltrations d’air et la façon dont les occupants utilisent l’espace.

C’est un point particulièrement important pour les propriétaires qui comparent une thermopompe de 9 000 BTU, 12 000 BTU ou 18 000 BTU.

Le chiffre le plus élevé n’est pas automatiquement le meilleur choix.

La documentation MIDEA montre d’ailleurs que les systèmes multizones acceptent différentes combinaisons d’unités intérieures. Pour les configurations à trois connexions, la gamme prévoit plusieurs capacités d’unités murales, ainsi que des possibilités avec cassettes, conduits ou consoles.

L’objectif est donc de construire une combinaison cohérente, pas simplement d’installer le maximum de BTU possible dans chaque pièce.

Technologie Inverter : adapter la production plutôt que fonctionner uniquement en marche-arrêt

La technologie Inverter constitue une autre différence importante.

MIDEA indique que son système multizone peut ajuster sa capacité lorsque les conditions changent en modulant le fonctionnement du compresseur et des moteurs de ventilation. Lorsque toutes les pièces ne demandent pas leur pleine capacité, l’appareil peut fonctionner à charge partielle.

Dans une maison triple zone, cette capacité de modulation est particulièrement utile.

Le matin, une zone peut nécessiter davantage de chauffage. Plus tard, l’ensoleillement peut réduire la demande dans cette pièce tandis qu’un autre secteur commence à demander de la chaleur. L’unité extérieure adapte alors son fonctionnement à la charge globale du système.

Cette logique de modulation contribue également à expliquer pourquoi une thermopompe ne devrait pas être sélectionnée uniquement selon sa puissance maximale.

SynchroConnect : une fonction MIDEA intéressante lors de la mise en service multizone

Une installation multizone comporte davantage de raccordements qu’un système simple zone. Chaque tête possède ses propres conduites frigorifiques et ses connexions électriques ou de communication avec l’unité extérieure.

La documentation MIDEA présente la technologie SynchroConnect, conçue pour aider à vérifier et synchroniser les associations entre le câblage et les circuits frigorifiques des unités intérieures.

Pour le propriétaire, cette technologie n’est évidemment pas visible une fois les travaux terminés.

Elle illustre toutefois un aspect important de l’installation d’une thermopompe triple zone : la mise en service doit être effectuée méthodiquement. Nous vérifions chaque zone individuellement, le fonctionnement des commandes, la communication entre les appareils, le drainage, le comportement des ventilateurs et le rendement général du système.

Une installation esthétique mais mal configurée reste une mauvaise installation.

Le niveau sonore intérieur : un détail important dans un corridor et près des chambres

La photo montre que l’une des unités se trouve dans un secteur de circulation intérieure relativement compact. Le niveau sonore est donc un critère pertinent.

Les unités murales MIDEA de la famille All Easy Pro présentées dans la brochure disposent de plusieurs vitesses de ventilation. Selon les capacités, certaines versions descendent jusqu’à environ 16 à 20 dB(A) aux réglages les plus silencieux indiqués par le fabricant.
Nous précisons toutefois que la photo seule ne permet pas de confirmer la référence exacte de la tête installée. Ces chiffres représentent donc les caractéristiques de la famille d’unités documentée par MIDEA, et non une lecture de la plaque signalétique de l’appareil visible.

Cette distinction est importante lorsqu’on compare des équipements : le modèle exact compte toujours.

ENERGY STAR, référence AHRI et subventions au Québec

Pour les propriétaires de Saint-Sébastien, de Montréal, Laval, Longueuil, de la Rive Nord ou de la Rive Sud, le montant d’une aide financière peut influencer le choix d’une thermopompe.

Il faut toutefois éviter une erreur fréquente : supposer qu’une marque ou qu’une gamme complète donne automatiquement droit à la même subvention.

La documentation MIDEA contient des tableaux spécifiques de combinaisons ENERGY STAR, ce qui montre que la qualification dépend de l’association précise entre l’unité extérieure et les unités intérieures.

Le fabricant fournit également des numéros de référence AHRI pour différentes configurations. Par exemple, la documentation présente une combinaison Extreme Heat trois zones avec l’unité extérieure MO3HX-H18B-2A et trois unités All Easy Pro de 6 000 BTU/h, associée à la référence AHRI 215471457.

Cela ne signifie pas que cette combinaison est nécessairement celle photographiée à Saint-Sébastien. La plaque signalétique de l’unité extérieure et les références complètes des trois têtes ne sont pas visibles sur l’image fournie.

Chez AirGreen, nous préférons donc vérifier la combinaison réellement proposée avant de confirmer une performance certifiée ou une admissibilité à un programme de subvention.

Ce que cette installation de Saint-Sébastien montre particulièrement bien

Cette réalisation est intéressante parce qu’elle ne repose pas sur une situation idéale créée spécialement pour la thermopompe.

Nous avons travaillé avec l’architecture existante.

Le corridor est étroit. Plusieurs ouvertures occupent les murs. Le plafond comporte déjà des dispositifs électriques. Les zones à traiter ne se trouvent pas toutes au même endroit. Malgré cela, nous avons pu intégrer une unité intérieure au-dessus d’une ouverture et répartir d’autres têtes dans les secteurs concernés sans encombrer inutilement les espaces de vie.

La deuxième unité visible à travers la porte sur la droite illustre d’ailleurs immédiatement la logique du système : chaque zone reçoit son propre traitement, tout en partageant une seule thermopompe extérieure.

C’est exactement ce qui rend une thermopompe multizone pertinente dans de nombreuses maisons existantes.

Une installation CVAC doit rester facile à entretenir après notre départ

La dernière étape de notre réflexion ne concerne pas seulement la journée de l’installation.

Une unité murale devra être nettoyée. Ses filtres devront être retirés. L’échangeur et la roue de ventilation auront éventuellement besoin d’un entretien CVAC plus approfondi.

Nous évitons donc, lorsque la configuration le permet, de coincer une tête dans un espace qui rendrait son ouverture ou son nettoyage presque impossible.

Même dans cette zone très serrée de la maison de Saint-Sébastien, le positionnement doit tenir compte de cette réalité.

Pour nous, la qualité d’une installation CVAC se mesure aussi plusieurs années plus tard : fonctionnement stable, drainage fiable, accès raisonnable pour l’entretien et confort uniforme dans les zones prévues.

AirGreen et les installations de thermopompes multizones au Québec

Cette installation d’une thermopompe triple zone MIDEA 28 à Saint-Sébastien représente bien notre façon de travailler : analyser le bâtiment avant de décider où placer les équipements, utiliser la capacité du système de manière cohérente et rechercher une finition qui s’intègre naturellement à la maison.

Nous réalisons le même type de projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, avec des configurations qui changent selon l’architecture de chaque propriété.

Certaines maisons offrent de grands murs dégagés. D’autres exigent une installation au-dessus d’une ouverture, dans une cage d’escalier ou dans un corridor. Certaines nécessitent deux zones; d’autres trois, quatre ou davantage.

Ce qui ne change pas, c’est notre méthode : dimensionner correctement, planifier les parcours avant de percer, positionner les unités pour obtenir une bonne circulation d’air et vérifier chaque zone lors de la mise en service.

Dans ce projet à Saint-Sébastien, la thermopompe triple zone permet de traiter plusieurs secteurs sans sacrifier l’espace au sol ni imposer un réseau complet de conduits. L’unité principale visible sur la photo s’intègre dans une zone particulièrement contrainte et démontre qu’une installation propre dépend souvent davantage de la planification que de la quantité d’espace disponible.
