Une installation Fujitsu Altair 700 pensée pour le climat de Saint-Patrice-de-Sherrington
À Saint-Patrice-de-Sherrington, une installation de thermopompe murale doit être réfléchie autant en fonction du bâtiment que des conditions extérieures. Dans ce projet, nous avons installé une thermopompe murale Fujitsu AIRSTAGE Altair 700, un système simple zone utilisant le réfrigérant R-32 et conçu pour assurer à la fois la climatisation estivale et le chauffage durant une bonne partie de l’hiver québécois.

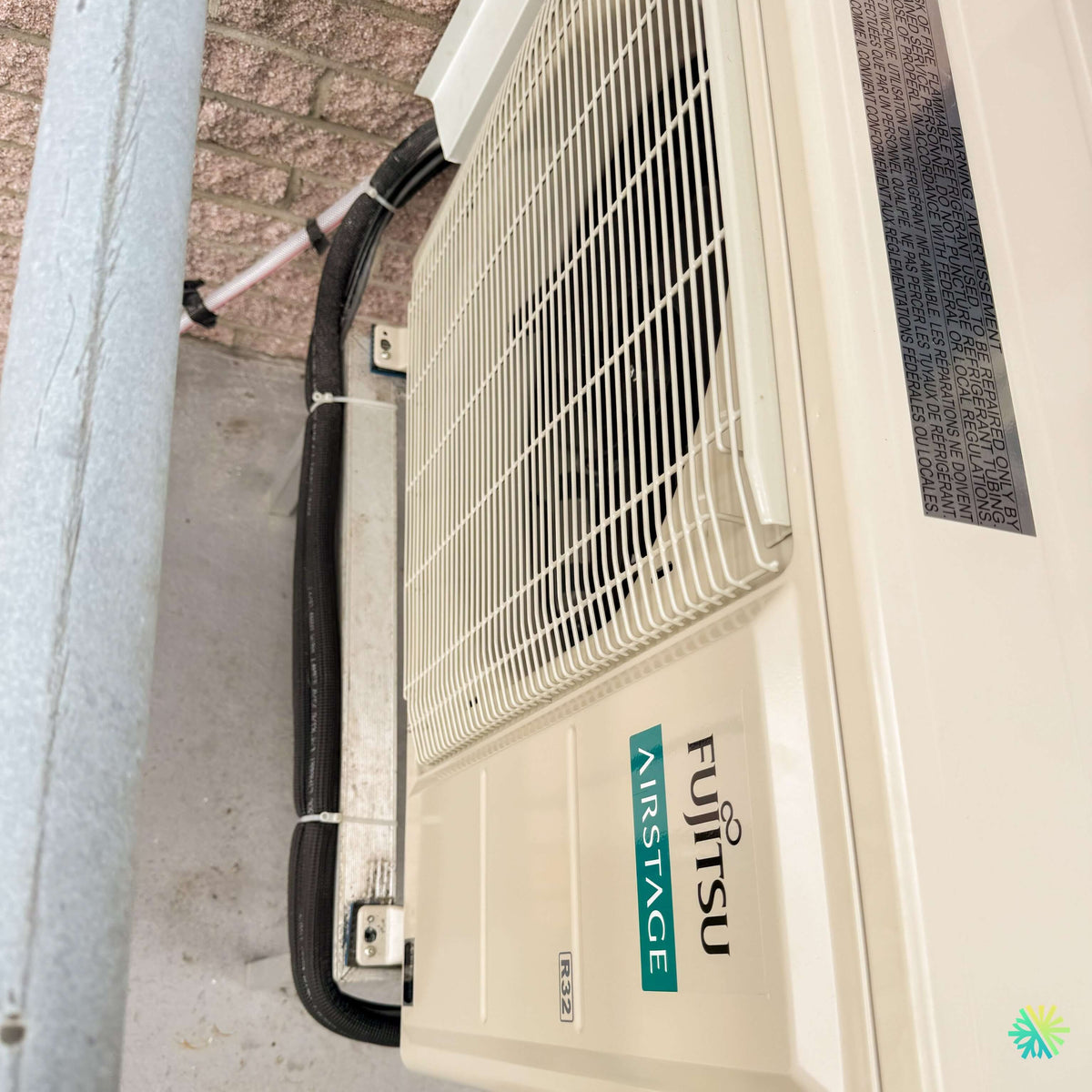

La photo prise après nos travaux montre un élément important qui distingue une installation CVAC bien exécutée d’une installation improvisée : l’unité extérieure est solidement fixée sur une structure murale métallique, plutôt que déposée directement au niveau du sol. Les conduites frigorifiques sont regroupées, protégées et soigneusement isolées, avec un parcours qui demeure compact le long du mur de brique.
Cette configuration est particulièrement intéressante dans un secteur comme Saint-Patrice-de-Sherrington, où les accumulations de neige et les cycles de gel et de dégel doivent faire partie de la réflexion dès le choix de l’emplacement de l’unité extérieure.
La gamme Fujitsu AIRSTAGE Altair 700 présentée dans la documentation technique comprend les modèles 09KMAS1 de 9 000 BTU/h et 12KMAS1 de 12 000 BTU/h. La photo extérieure de cette installation ne montre pas la plaque signalétique du groupe, nous ne pouvons donc pas déterminer visuellement lequel de ces deux tonnages a été installé sans cette information supplémentaire. Les deux configurations partagent toutefois plusieurs caractéristiques essentielles : alimentation de 208 à 230 V, circuit de 15 A, réfrigérant R-32 et tuyauterie frigorifique de 1/4 po liquide et 3/8 po gaz.
Pourquoi la Fujitsu Altair 700 convenait bien à cette installation
Pour une thermopompe murale à Saint-Patrice-de-Sherrington, la puissance nominale n’est qu’une partie de l’équation. Nous regardons aussi le comportement du système à charge partielle, son niveau sonore, la plage de fonctionnement, la flexibilité des longueurs de tuyauterie et la façon dont l’appareil pourra être intégré au bâtiment sans compliquer inutilement l’installation.
La série Altair 700 fonctionne avec un compresseur Inverter. Contrairement à un appareil fonctionnant essentiellement en marche-arrêt, l’Inverter permet à la thermopompe d’ajuster sa capacité en fonction de la demande réelle. Une fois la température intérieure proche du point de consigne, le système peut réduire sa puissance plutôt que de multiplier les démarrages à pleine capacité.
Le résultat recherché est simple : une température plus stable dans la pièce, moins de variations brusques et une consommation électrique mieux adaptée aux besoins réels.
La documentation Fujitsu indique également une plage de chauffage allant jusqu’à -15 °C, ainsi qu’une plage de climatisation de -10 °C à 50 °C pour les deux capacités de la série.
Cela signifie qu’il faut distinguer deux notions lorsqu’on magasine une thermopompe au Québec : la présence d’un mode chauffage et la capacité réelle de l’appareil à répondre au chauffage d’une propriété lorsque les températures descendent fortement. Une évaluation professionnelle du bâtiment demeure donc essentielle.
Des rendements énergétiques élevés sur les deux capacités disponibles
La Fujitsu AIRSTAGE Altair 700 affiche des données de rendement particulièrement intéressantes pour une thermopompe murale.
Pour le modèle 09KMAS1 de 9 000 BTU, la fiche technique indique notamment :
- une capacité nominale de climatisation de 9 000 BTU/h;
- une modulation en climatisation de 3 100 à 12 100 BTU/h;
- une capacité nominale de chauffage de 12 000 BTU/h;
- une modulation en chauffage de 2 800 à 14 500 BTU/h;
- un SEER2 de 30,0;
- un HSPF2 région V de 9,9;
- un EER2 de 16,4;
- un COP2 de 4,64.
Pour le modèle 12KMAS1 de 12 000 BTU, Fujitsu indique :
- une climatisation nominale de 12 000 BTU/h;
- une plage de climatisation de 3 100 à 13 800 BTU/h;
- une capacité nominale de chauffage de 14 000 BTU/h;
- une modulation de chauffage de 2 800 à 15 000 BTU/h;
- un SEER2 de 27,5;
- un HSPF2 région V de 8,5;
- un EER2 de 13,5;
- un COP2 de 4,32.
Les deux appareils sont indiqués ENERGY STAR, incluant les désignations climatiques apparaissant sur la fiche technique du fabricant.
Pour nos clients de Montréal, Laval, Longueuil, de la Rive Nord, de la Rive Sud et de la Montérégie, ces valeurs sont beaucoup plus utiles que de simplement comparer le nombre de BTU inscrit sur une boîte. Elles permettent de comprendre comment le système se comporte sur une saison complète.
Le R-32 : un choix technique important sur cette nouvelle génération Fujitsu
Sur la photo de cette installation, l’étiquette R32 est clairement visible sur le panneau de l’unité extérieure.
La Fujitsu Altair 700 utilise en effet du réfrigérant R-32. Selon le document du fabricant, son potentiel de réchauffement global est de 675, comparativement à 2 088 pour le R-410A, ce qui représente une réduction annoncée d’environ 68 % du PRG.
Pour nous, cette transition vers le R-32 implique également de travailler avec les méthodes, les outils et les pratiques d’installation correspondant aux équipements de nouvelle génération.
Il ne suffit jamais de remplacer mécaniquement une thermopompe existante par une nouvelle unité sans vérifier la compatibilité de l’ensemble de l’installation.
Une tuyauterie 1/4 po – 3/8 po et jusqu’à 66 pieds de parcours permis
La tuyauterie est l’un des détails que nous vérifions systématiquement avant une installation de thermopompe Fujitsu.
Pour les Altair 700 de 9 000 et 12 000 BTU, Fujitsu spécifie :
liquide : 1/4 po
gaz : 3/8 po
La longueur minimale indiquée est de 10 pieds, tandis que la longueur maximale peut atteindre 66 pieds. La différence verticale maximale permise est de 49 pieds. La fiche mentionne également une précharge couvrant jusqu’à 49 pieds de tuyauterie.
Ces chiffres prennent toute leur importance lorsque l’unité intérieure et l’unité extérieure ne peuvent pas être placées dos à dos.
Dans cette installation à Saint-Patrice-de-Sherrington, le parcours visible demeure particulièrement propre. Les conduites quittent le bâtiment et sont dirigées vers l’appareil extérieur sans détours inutiles. L’isolant noir est maintenu en place le long du support, ce qui réduit les mouvements et permet de garder une installation ordonnée.
Une unité extérieure sur support mural : un détail très utile au Québec
Le choix du support extérieur mérite une attention particulière.
Sur ce projet, la Fujitsu AIRSTAGE est montée sur une structure métallique ancrée au bâtiment. Cette configuration garde la machine surélevée par rapport à la surface située sous l’appareil.
Dans la réalité d’une installation CVAC au Québec, cette décision peut contribuer à limiter plusieurs problèmes :
- accumulation de neige autour de l’échangeur;
- obstruction du bas de l’unité;
- présence de glace directement sous la thermopompe;
- contact prolongé du châssis avec l’humidité du sol;
- difficulté d’accès lors de certains travaux d’entretien.
Il faut cependant éviter une erreur fréquente : surélever l’appareil ne signifie pas qu’on peut le positionner n’importe où.
Nous devons maintenir les dégagements nécessaires à la circulation de l’air, vérifier la solidité du support et prévoir la façon dont l’eau produite pendant les cycles de dégivrage pourra s’évacuer durant l’hiver.
L’emplacement visible sur la photo offre également un avantage pratique : l’appareil reste accessible sans être caché derrière une structure complexe.
Ce que cette installation à Saint-Patrice-de-Sherrington montre sur la qualité d’un projet CVAC
Une installation ne se résume jamais au choix de la thermopompe
Deux propriétaires peuvent acheter exactement la même Fujitsu Altair 700 et obtenir des résultats très différents si la sélection de capacité, la tuyauterie ou le positionnement ont été mal planifiés.
Chez AirGreen, nous accordons donc une importance particulière au travail qui précède la mise en marche.
Nous vérifions notamment les dimensions de la zone à traiter, l’isolation, les ouvertures vitrées, l’exposition solaire, la disposition des pièces et les habitudes d’utilisation. Une thermopompe plus grosse n’est pas automatiquement une meilleure thermopompe.
Un appareil surdimensionné peut atteindre sa consigne trop rapidement et réduire les avantages du fonctionnement modulant. À l’inverse, un appareil trop petit devra fonctionner davantage et pourra peiner à répondre aux besoins dans certaines conditions.
Le faible niveau sonore de l’Altair 700
La documentation Fujitsu indique un niveau sonore intérieur pouvant descendre jusqu’à 19 dB(A) en mode calme.
À vitesse élevée, l’unité intérieure est indiquée à 40 dB(A) en climatisation et 42 dB(A) en chauffage.
Du côté extérieur, le modèle de 9 000 BTU est donné à 44 dB(A) en climatisation et 47 dB(A) en chauffage, tandis que le 12 000 BTU est indiqué à 48 et 50 dB(A).
Ces valeurs expliquent pourquoi la localisation physique d’une unité extérieure reste importante même avec une thermopompe moderne et silencieuse. Près d’une chambre, d’une terrasse ou d’une propriété voisine, quelques pieds de différence dans le positionnement peuvent améliorer sensiblement le confort acoustique.
Une unité intérieure compacte et du Wi-Fi intégré
Les deux capacités Altair 700 utilisent une unité intérieure de 32 13/16 po de largeur, 10 5/8 po de hauteur et 8 3/4 po de profondeur.
L’unité extérieure mesure pour sa part environ 31 7/16 po de largeur, 21 5/16 po de hauteur et 11 7/16 po de profondeur. Son poids est indiqué à 71 lb.
Ces dimensions relativement compactes facilitent l’intégration du système dans plusieurs configurations résidentielles.
La série offre également une connectivité Wi-Fi intégrée, permettant la surveillance et le contrôle à distance à l’aide de l’application AIRSTAGE. Fujitsu prévoit aussi une gamme d’interfaces et de contrôleurs optionnels, notamment pour certaines intégrations BACnet, Modbus et thermostat 24 V.
Pour une installation résidentielle traditionnelle, le Wi-Fi intégré est souvent l’élément le plus immédiatement utile : contrôle de la température à distance, ajustement des réglages avant le retour à la maison et gestion plus pratique du système au quotidien.
Les erreurs que nous voulons éviter lors d’une installation similaire
L’expérience acquise lors de nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie nous ramène toujours aux mêmes points critiques.
Une tuyauterie inadéquate ne doit jamais être conservée simplement parce qu’elle est déjà présente. Pour l’Altair 700, les dimensions spécifiées sont clairement de 1/4 po et 3/8 po.
Une alimentation électrique existante doit également être vérifiée et non présumée compatible. Pour cette série, Fujitsu spécifie une alimentation monophasée de 208 à 230 V / 60 Hz avec un disjoncteur de 15 A.
Il faut aussi éviter de placer l’unité extérieure trop près du sol, de négliger l’évacuation hivernale, d’écraser l’isolant des conduites ou de multiplier inutilement les longueurs de tuyauterie.
Enfin, le choix entre 9 000 et 12 000 BTU doit provenir des besoins de la zone et non d’une simple approximation basée sur la superficie.
Une installation propre aujourd’hui doit aussi rester pratique dans plusieurs années
Nous ne jugeons pas une installation CVAC uniquement à son apparence le jour où les outils sont rangés.
L’appareil doit rester accessible pour son nettoyage, son diagnostic et son entretien. Le ventilateur extérieur doit pouvoir respirer correctement. Les conduites doivent rester protégées. Les fixations doivent résister aux saisons québécoises.
C’est précisément ce que nous cherchons lorsque nous planifions une installation comme celle de cette Fujitsu AIRSTAGE Altair 700 à Saint-Patrice-de-Sherrington.
La photo finale montre une unité compacte, installée proprement contre un mur de maçonnerie, avec une tuyauterie regroupée et protégée et un support qui maintient l’appareil au-dessus de la surface inférieure. Ce sont des détails simples en apparence, mais ils font partie de la qualité globale d’un projet.
Pour un propriétaire qui compare actuellement des thermopompes murales Fujitsu, les chiffres de rendement sont évidemment importants. Il faut toutefois les mettre en relation avec la capacité appropriée, le type de bâtiment, l’emplacement des appareils, la qualité de la tuyauterie et la précision de la mise en service.
C’est cette combinaison entre sélection de l’équipement et qualité d’installation qui permet réellement à une thermopompe de donner les performances pour lesquelles elle a été conçue.
AirGreen pour une installation de thermopompe Fujitsu en Montérégie et dans le Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes murales dans le Grand Montréal et dans les secteurs environnants, notamment à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie.
Une installation comme celle réalisée à Saint-Patrice-de-Sherrington illustre notre approche : vérifier le bâtiment, sélectionner correctement l’appareil, planifier un parcours frigorifique logique, installer l’unité extérieure sur une base adaptée au site et porter attention aux détails qui auront encore de l’importance plusieurs hivers plus tard.
La Fujitsu AIRSTAGE Altair 700 combine ici une technologie Inverter, le réfrigérant R-32, une excellente efficacité saisonnière, un fonctionnement silencieux et un format compact. Bien installée et correctement dimensionnée, elle constitue une solution particulièrement intéressante pour le chauffage et la climatisation d’une zone résidentielle.
