Trois zones de confort, un seul condenseur : une installation MIDEA28 adaptée à la réalité de Mont-Saint-Grégoire
Une thermopompe triple zone prend tout son sens lorsque trois secteurs d’une habitation ont des besoins réellement différents. À Mont-Saint-Grégoire, cette installation réalisée par AirGreen illustre précisément ce type de projet : plutôt que de multiplier les appareils extérieurs, nous avons installé une MIDEA28 multizone de 27 000 BTU, avec un seul condenseur extérieur alimentant trois zones intérieures.
Le principe du multizone est simple à expliquer, mais sa réussite dépend énormément du dimensionnement et de l’installation. Un seul appareil extérieur dessert plusieurs unités intérieures, chacune pouvant recevoir sa propre consigne de température et sa propre programmation. La documentation MIDEA précise également qu’un système multizone permet de chauffer ou climatiser plusieurs pièces avec un contrôle individuel de chaque unité.
Sur ce chantier de Mont-Saint-Grégoire, la photo de l’installation montre un détail important : le condenseur n’a pas été simplement déposé au sol. Il a été installé sur des supports muraux métalliques, le long du bâtiment, sous la portion de façade en brique. Cette configuration libère le sol autour de l’appareil et maintient l’unité extérieure surélevée, un point particulièrement pertinent au Québec lorsque l’on pense à l’accumulation de neige, à l’entretien du terrain et à l’accès au condenseur.
Le cœur de l’installation : le MIDEA28 MO4HX-H27B-2A
La désignation commerciale MIDEA28 correspond ici au condenseur multizone MO4HX-H27B-2A, un appareil de la série MIDEA Multi Zone Xtreme Heat utilisant le réfrigérant R-454B.
Ses principales données techniques donnent une bonne idée de la raison pour laquelle cette machine convient à une installation résidentielle triple zone :
- Capacité nominale : 27 000 BTU/h
- Modèle extérieur : MO4HX-H27B-2A
- Référence AHRI : 215471460
- SEER2 : 23,0
- EER2 : 12,5
- HSPF2-4 : 10,5
- Alimentation : 208/230 V, monophasé, 60 Hz
- MCA : 30 A
- Protection maximale contre les surintensités : 35 A
- Niveau sonore extérieur indiqué : 61 dB(A)
- Réfrigérant : R-454B
- Plage de fonctionnement en chauffage indiquée jusqu’à -30 °C
La fiche technique MIDEA du modèle MO4HX-H27B-2A confirme notamment les valeurs SEER2 23,0, HSPF2-4 10,5, EER2 12,5, ainsi qu’une plage standard de chauffage descendant à -30 °C. Elle indique également un poids net d’environ 76,4 kg, soit 168 lb.
Ce poids explique pourquoi le choix des supports extérieurs et de leurs points d’ancrage n’est jamais secondaire. Une installation murale doit tenir compte non seulement du poids statique du condenseur, mais aussi de son fonctionnement mécanique, des vibrations et des conditions hivernales.
Pourquoi une MIDEA28 triple zone plutôt que trois systèmes indépendants?
Installer trois systèmes monosplit aurait signifié trois condenseurs extérieurs, trois emplacements à prévoir et davantage d’équipements autour de la maison. Avec cette thermopompe multizone MIDEA, les trois espaces sont raccordés à une seule unité extérieure.
Cela apporte plusieurs avantages concrets :
Une température adaptée à chaque secteur
Une chambre n’a pas forcément besoin de la même température qu’un salon. Un bureau occupé seulement quelques heures par jour ne doit pas nécessairement recevoir la même quantité de chauffage qu’une pièce de vie.
Le système multizone permet donc de modifier les consignes séparément. Il faut toutefois distinguer contrôle individuel des températures et fonctionnement simultané dans des modes opposés : dans une configuration multizone conventionnelle, les unités partagent le mode général du système. Une installation doit donc être pensée en fonction de la façon dont les occupants utilisent réellement les différentes pièces.
Une modulation plutôt qu’un fonctionnement tout ou rien
La technologie inverter constitue un autre élément important du MIDEA28. La documentation MIDEA explique que le système ajuste sa capacité en faisant varier le fonctionnement du compresseur et des moteurs de ventilation. Lorsque toutes les pièces ne réclament pas leur capacité maximale, le système peut fonctionner à charge partielle plutôt que de produire constamment son maximum.
Dans une maison comportant trois zones, cette modulation est particulièrement pertinente. Les demandes thermiques évoluent au fil de la journée en fonction de l’ensoleillement, de l’occupation, des portes ouvertes ou fermées et de la température extérieure.
Un condenseur capable de gérer plus que trois raccordements
Un détail technique intéressant du MO4HX-H27B-2A est qu’il appartient à une plateforme permettant jusqu’à quatre zones. La documentation MIDEA présente le condenseur de 27 000 BTU comme une unité disposant de quatre ports et pouvant être configurée avec plusieurs nombres de zones selon les combinaisons autorisées.
Dans notre projet de Mont-Saint-Grégoire, nous l’utilisons en configuration triple zone. Cela ne signifie pas qu’une quatrième tête peut être ajoutée automatiquement plus tard sans vérification. Toute modification future doit respecter :
- les combinaisons d’unités intérieures approuvées par MIDEA;
- la capacité totale raccordée;
- les longueurs de tuyauterie;
- les dénivellations;
- la charge de réfrigérant;
- les besoins thermiques réels des nouvelles pièces.
C’est un point souvent négligé lors de l’achat d’une thermopompe multizone : additionner simplement les BTU indiqués sur les unités murales n’est pas une méthode de dimensionnement.
Les BTU des trois têtes ne doivent pas être analysés séparément du condenseur
MIDEA indique clairement que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible pour chaque unité peut diminuer, particulièrement en chauffage.
C’est précisément là que l’expérience en installation CVAC devient importante.
Une configuration avec trois unités intérieures peut présenter une somme nominale supérieure aux 27 000 BTU du condenseur tout en demeurant une combinaison approuvée par le fabricant. Cela ne signifie cependant pas que chacune des trois unités produira simultanément sa capacité maximale lorsque toutes demandent du chauffage.
Chez AirGreen, nous analysons donc le bâtiment avant de nous arrêter au chiffre imprimé sur une fiche technique. Orientation des pièces, fenestration, isolation, étage, volume d’air, exposition solaire et utilisation des différentes zones influencent la sélection.
Ce que la photo de Mont-Saint-Grégoire révèle sur la pose extérieure

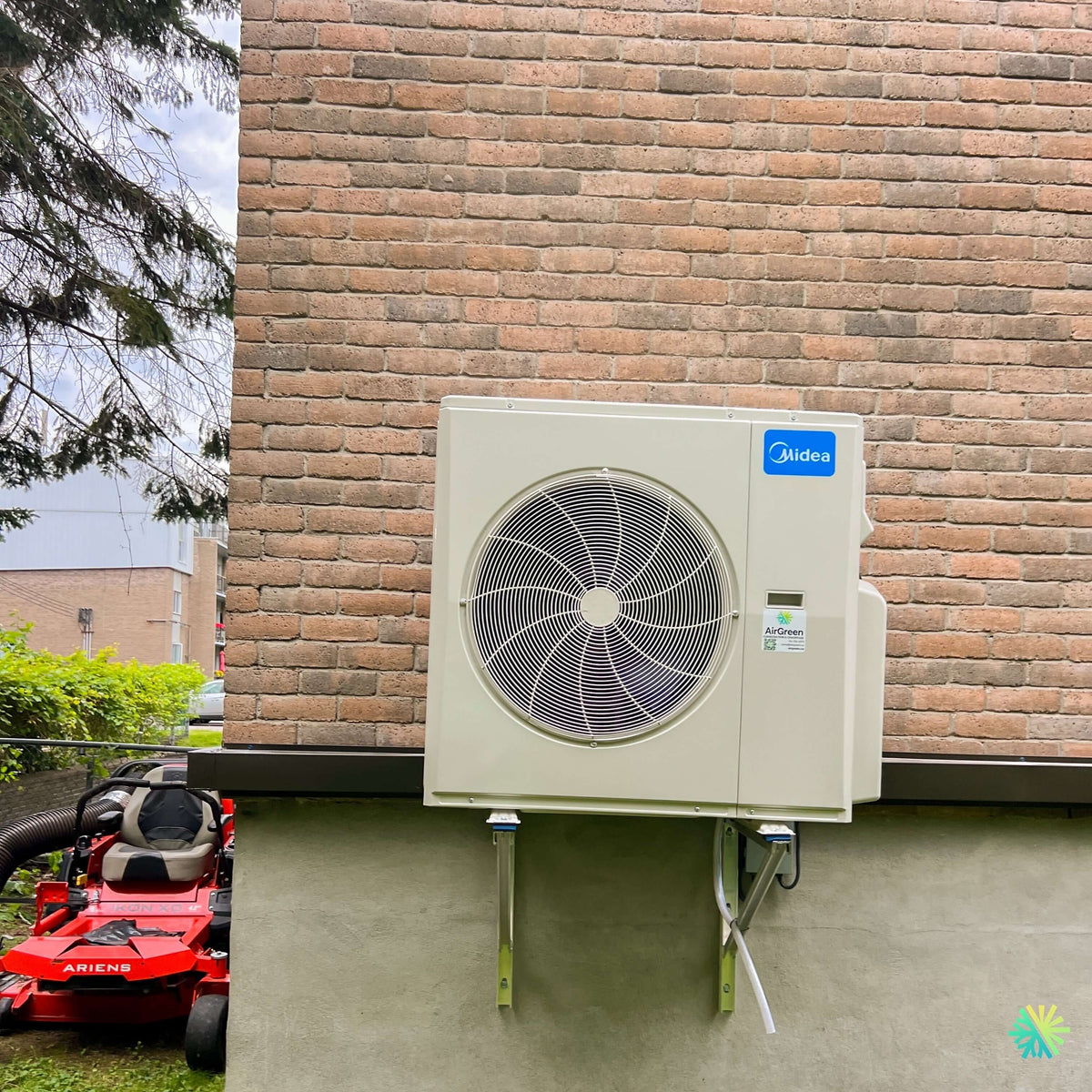

Le condenseur MIDEA est installé contre le bâtiment sur deux supports muraux métalliques robustes. Le bas de l’appareil demeure dégagé du sol et les raccordements sont regroupés sur le côté de l’unité.
Cette disposition offre plusieurs avantages pratiques.
Garder le condenseur au-dessus de la zone d’accumulation au sol
En hiver, une thermopompe rejette de l’eau pendant ses cycles de dégivrage. Cette eau peut geler sous l’appareil. La neige peut également s’accumuler autour du condenseur après une tempête ou lors du déneigement.
Surélever correctement la machine contribue à préserver l’espace nécessaire à l’évacuation de l’air et à limiter les problèmes causés par une unité installée trop près du sol.
Conserver la cour utilisable
La photo montre également une zone extérieure entretenue juste à côté de l’installation. En fixant le condenseur au bâtiment plutôt qu’en occupant davantage de terrain avec une dalle indépendante, nous conservons une implantation propre et compacte.
Prévoir le poids réel de la machine
Avec environ 168 lb à vide et des dimensions extérieures d’environ 37 1/4 po de largeur, 16 1/8 po de profondeur et 31 7/8 po de hauteur, le MO4HX-H27B-2A exige une fixation adaptée.
Le support n’est donc pas choisi uniquement parce qu’il « convient visuellement » à la machine. L’ancrage, le matériau du mur, la transmission possible des vibrations et le dégagement autour du condenseur doivent être évalués.
Les étapes qui comptent réellement pendant une installation triple zone
Une installation comme celle-ci ne consiste pas seulement à fixer trois unités murales et à raccorder quatre appareils. Nous devons coordonner l’ensemble du réseau frigorifique, électrique et de drainage.
Notre séquence de travail comprend notamment :
- Déterminer l’emplacement de chaque unité intérieure en fonction de la circulation d’air, de la disposition des pièces et des possibilités de drainage.
- Planifier le parcours des trois liaisons frigorifiques afin d’éviter des longueurs inutiles et des passages difficiles à entretenir.
- Choisir l’emplacement du condenseur en respectant les dégagements nécessaires à l’aspiration et au rejet d’air.
- Installer et ancrer les supports extérieurs en fonction du bâtiment et du poids de la machine.
- Réaliser les raccordements frigorifiques et électriques en respectant la configuration exacte de chaque zone.
- Effectuer les vérifications d’étanchéité et la mise sous vide avant la mise en service.
- Contrôler les drains de condensat, particulièrement sur les parcours où une pente naturelle est nécessaire.
- Démarrer les trois zones et vérifier leur réponse individuelle, les températures et le fonctionnement général du système.
MIDEA ajoute à sa plateforme multizone une fonction appelée SynchroConnect, conçue pour aider à diagnostiquer les correspondances entre le câblage et les circuits frigorifiques et, dans certaines configurations, synchroniser les raccordements.
Cette assistance technique réduit certains risques de correspondance entre plusieurs circuits, mais elle ne remplace jamais une installation méthodique, une bonne mise sous vide ni une mise en service complète.
Rendement hivernal, subvention LogisVert et détails à surveiller avant de choisir une thermopompe triple zone
Une capacité qui reste intéressante lorsque la température chute
La performance hivernale est particulièrement importante pour une thermopompe à Mont-Saint-Grégoire, tout comme elle l’est pour nos installations à Montréal, Laval, Longueuil, sur la Rive Sud et sur la Rive Nord.
La fiche MIDEA du MO4HX-H27B-2A indique une plage de fonctionnement en chauffage jusqu’à -30 °C. À une température extérieure de 5 °F, soit environ -15 °C, la fiche indique une capacité de chauffage nominale de 27 000 BTU/h avec un COP de 2,0.
Ce chiffre mérite d’être interprété correctement. Un COP de 2 signifie, dans ces conditions d’essai, que la thermopompe fournit environ deux unités d’énergie thermique pour une unité d’électricité consommée. Pour une habitation québécoise utilisant auparavant principalement des plinthes électriques, cette capacité de déplacer la chaleur plutôt que de la produire uniquement par résistance électrique est l’un des grands intérêts d’une thermopompe climat froid.
La capacité d’une thermopompe ne reste toutefois pas parfaitement constante à toutes les températures. Le dimensionnement doit donc tenir compte de la charge de chauffage du bâtiment et de la présence éventuelle d’un chauffage d’appoint.
LogisVert : ce que signifie le numéro AHRI 215471460 en 2026
Le modèle installé est associé à la référence AHRI 215471460 dans la documentation MIDEA.
Hydro-Québec a répertorié cette combinaison sans conduits avec une capacité de chauffage de 25 000 BTU/h à -8 °C.
Selon les règles du programme LogisVert en vigueur en août 2026, une thermopompe ENERGY STAR – Climat froid peut recevoir une aide financière de 120 $ par tranche de 1 000 BTU/h à -8 °C, lorsque toutes les exigences du programme sont respectées.
Sur la base d’une capacité admissible de 25 000 BTU/h à -8 °C, cela correspond donc à une aide potentielle de 3 000 $ pour une installation admissible.
Le montant final ne doit jamais être présumé uniquement à partir du nom commercial « MIDEA28 ». Il faut confirmer :
- la date d’installation;
- le type d’habitation;
- le modèle exact du condenseur;
- les unités intérieures réellement installées;
- la référence AHRI applicable à cette combinaison;
- les conditions du programme en vigueur au moment des travaux.
Hydro-Québec précise d’ailleurs que le montant est déterminé selon la date d’installation.
Les erreurs que nous cherchons à éviter sur une installation multizone
Surdimensionner chaque pièce « pour être certain »
Une tête plus grosse n’est pas automatiquement meilleure. Une unité intérieure mal adaptée à une petite pièce peut entraîner des cycles de fonctionnement moins favorables, une distribution d’air inconfortable et une mauvaise utilisation de la capacité disponible du condenseur.
Dimensionner uniquement selon la superficie totale de la maison
Deux propriétés de même superficie peuvent avoir des charges thermiques très différentes. Une grande fenestration au sud, un deuxième étage sous toiture ou une extension arrière peuvent modifier considérablement les besoins d’une zone donnée.
Négliger les longueurs frigorifiques
Le MO4HX-H27B-2A autorise des longueurs importantes, mais elles restent encadrées par le fabricant. La fiche MIDEA indique jusqu’à 262 pi de tuyauterie cumulée pour l’ensemble des pièces, jusqu’à 115 pi pour une unité intérieure et une différence de hauteur maximale donnée de 49 pi entre unité intérieure et extérieure.
Dans une installation triple zone, le parcours des conduites doit donc être réfléchi avant le premier perçage.
Installer l’unité extérieure trop près du sol
Une installation qui semble acceptable en juillet peut devenir problématique après plusieurs bordées de neige. L’emplacement visible sur notre projet de Mont-Saint-Grégoire illustre justement l’intérêt d’une installation murale sur supports, avec un espace dégagé sous le condenseur.
Oublier les besoins électriques avant la journée d’installation
La fiche de ce MIDEA28 indique une alimentation de 208/230 V monophasée, un MCA de 30 A et une protection maximale de 35 A.
Ces valeurs doivent être vérifiées avec le panneau électrique existant et les exigences applicables. Il est préférable d’identifier une contrainte électrique avant l’installation plutôt que lorsque la thermopompe est déjà fixée au mur.
Entretenir correctement trois zones sans compliquer la vie des occupants
Le fait d’avoir trois unités intérieures ne rend pas l’entretien CVAC difficile, mais il exige de ne pas oublier une zone moins utilisée.
Nous recommandons notamment de nettoyer régulièrement les filtres de chaque unité intérieure, de maintenir le condenseur extérieur libre de feuilles et de débris, de vérifier que la neige n’obstrue pas les dégagements en hiver et de surveiller les drains de condensat.
Une chambre d’amis utilisée quelques fois par mois peut facilement être négligée alors que son filtre et son drain font toujours partie du même système frigorifique.
Une installation CVAC pensée comme un système complet
Ce projet de thermopompe triple zone MIDEA28 à Mont-Saint-Grégoire résume bien notre façon d’aborder une installation chez AirGreen. Nous ne regardons pas uniquement la capacité inscrite sur la boîte. Nous considérons le bâtiment, les différentes zones, les parcours de tuyauterie, l’électricité, le drainage, les contraintes extérieures et les performances réelles de la machine lorsqu’il fait froid.
Le MIDEA28 de 27 000 BTU est particulièrement intéressant dans ce contexte : un seul appareil extérieur, trois zones de confort, une technologie inverter modulante et une conception destinée au chauffage par temps froid.
La partie visible de l’installation — ce condenseur MIDEA proprement fixé sur ses supports le long de la façade — représente seulement la dernière étape. La qualité d’une installation se joue surtout dans tout ce qui a été déterminé avant : dimensionnement, combinaison des unités, emplacement, raccordements et mise en service.
C’est cette même méthode que nous appliquons pour nos installations de thermopompes, climatiseurs muraux et systèmes CVAC à Montréal, Laval, Longueuil, sur la Rive Sud et sur la Rive Nord, en adaptant chaque projet au bâtiment plutôt que d’appliquer une configuration identique partout.
