Installation de thermopompes murales Hitachi airHome 400 dans un grand espace en rénovation à Charlemagne

Deux unités intérieures positionnées pour mieux répartir le chauffage et la climatisation sur toute la longueur de la pièce

Cette installation de thermopompes murales à Charlemagne a été réalisée dans une grande pièce rectangulaire dont la configuration exigeait davantage qu’un simple choix de mur. La photographie du chantier montre un espace long et relativement étroit, avec plusieurs fenêtres à une extrémité, des plinthes électriques, des ventilateurs muraux, un plafond muni de nombreux luminaires encastrés et une zone de travail encore protégée par des toiles.

Notre équipe a installé des unités intérieures Hitachi airHome 400 à différents points de la pièce afin d’améliorer la distribution de l’air sur toute sa longueur. Une première unité est visible près de l’extrémité opposée, tandis qu’une deuxième unité de format plus important est installée dans la partie avant du local.

Cette répartition répond à un problème fréquent dans les grandes pièces allongées : une seule thermopompe placée à une extrémité peut produire une température agréable à proximité, mais laisser une différence de confort importante plusieurs mètres plus loin. Les cloisons, les meubles, les ventilateurs muraux, les fenêtres et même les mouvements des occupants influencent la circulation réelle de l’air.

Dans ce projet, nous devions donc considérer l’espace comme un ensemble complet. L’objectif était de créer des zones de diffusion complémentaires, sans diriger les deux unités l’une contre l’autre et sans encombrer les murs utilisés par les occupants.

Une pièce longue qui nécessitait une stratégie de diffusion précise

Les pièces rectangulaires posent un défi particulier en chauffage et climatisation sans conduits. L’air soufflé par une unité murale se déplace efficacement vers l’avant, mais il perd progressivement de la vitesse en parcourant la pièce.

Si une thermopompe est installée trop loin d’une zone occupée, la température affichée sur la télécommande peut être atteinte près de l’unité sans que le confort soit uniforme dans le reste du local.

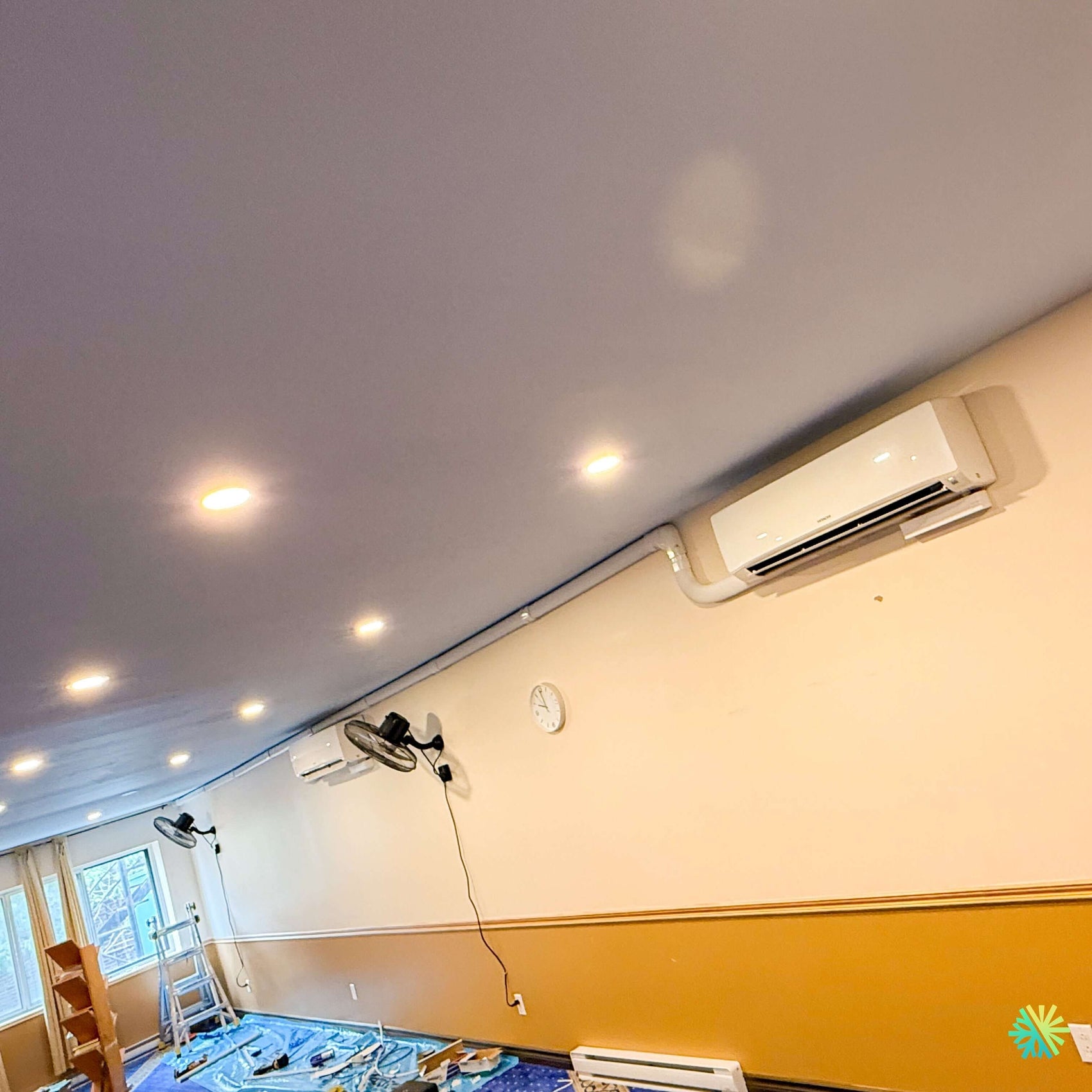

La photographie permet d’observer plusieurs caractéristiques importantes :

• une pièce dont la longueur est nettement supérieure à sa largeur;
• plusieurs fenêtres situées à une extrémité;
• une porte extérieure ou une ouverture vitrée;
• des plinthes électriques existantes;
• des ventilateurs muraux qui contribuaient auparavant à faire circuler l’air;
• un plafond assez bas par rapport à la longueur totale de l’espace;
• peu de murs transversaux pour interrompre le déplacement de l’air.

Dans cette configuration, l’utilisation de deux unités intérieures permet de traiter différentes parties du local plus directement. Chaque appareil peut moduler son fonctionnement selon la demande de sa zone, plutôt que de forcer une seule thermopompe à fonctionner à haute vitesse pour tenter d’atteindre l’extrémité opposée.

Le positionnement de la première unité près de la zone vitrée

L’unité visible au fond de la pièce a été installée près des fenêtres et de la porte. Cette zone peut subir des gains de chaleur importants en été et des pertes thermiques plus marquées en hiver.

Même lorsque les fenêtres sont de bonne qualité, leur résistance thermique demeure généralement différente de celle d’un mur isolé. Les infiltrations d’air possibles autour des ouvertures peuvent aussi influencer le confort.

Une unité installée à proximité de cette partie du bâtiment permet de répondre plus rapidement aux variations de température causées par :

• le rayonnement solaire;
• l’ouverture fréquente d’une porte;
• les pertes de chaleur près du vitrage;
• les courants d’air;
• l’occupation variable de la zone;
• l’humidité estivale.

Le positionnement devait cependant rester suffisamment éloigné des fenêtres pour que l’unité puisse être fixée sur une section de mur stable et pour que le trajet des conduites conserve une pente appropriée.

La deuxième Hitachi airHome 400 pour compléter la couverture de la pièce

L’unité située au premier plan est installée plus haut sur le même côté du local. Son volet de soufflage est ouvert, ce qui permet de voir l’orientation générale du débit d’air vers le centre de la pièce.

Cette deuxième thermopompe prend en charge la portion du local qui aurait été plus difficile à atteindre avec l’appareil placé près des fenêtres.

La distance entre les deux unités a été choisie afin de créer une couverture plus uniforme sans concentrer toute la capacité au même endroit. L’objectif n’était pas simplement de multiplier les appareils, mais d’attribuer à chacun une zone de travail logique.

Lorsqu’une configuration comprend plusieurs unités murales, nous devons éviter plusieurs erreurs :

• installer les appareils trop près l’un de l’autre;
• diriger les flux d’air en opposition;
• placer toutes les sondes de température dans la même zone;
• négliger les différences d’exposition entre les extrémités de la pièce;
• surdimensionner la capacité totale;
• oublier que chaque unité nécessite un drainage fiable;
• créer un parcours de tuyauterie difficile à entretenir.

Une bonne conception doit considérer simultanément la capacité totale, la modulation de chaque appareil et la circulation d’air réelle dans l’espace.

Un trajet de conduites installé près du plafond

La photo montre un cache-tuyaux intérieur qui longe la partie supérieure du mur, près du plafond. Ce parcours regroupe les conduites frigorifiques, le câblage de communication et les éléments de drainage associés aux unités intérieures.

Placer le cache-tuyaux près du plafond présente plusieurs avantages dans une pièce longue :

• il libère les portions inférieures du mur;
• il réduit les risques de choc avec des meubles;
• il suit une ligne architecturale déjà présente;
• il facilite le passage entre plusieurs appareils;
• il limite l’impact visuel du réseau;
• il permet de conserver une pente contrôlée lorsque la configuration le permet.

Le trajet visible comprend des sections horizontales, des raccords et des changements de direction près des unités. Ces éléments doivent être installés avec précision afin d’éviter une finition irrégulière ou des contraintes sur les tuyaux de cuivre.

Nous devons également prévoir l’accès futur. Un cache-tuyaux ne doit pas devenir une structure permanente impossible à ouvrir. Les couvercles doivent pouvoir être retirés pour inspecter les conduites ou intervenir sur un raccord si nécessaire.

La proximité des luminaires encastrés et du plafond

Le plafond de cette pièce comprend plusieurs luminaires encastrés. Avant de percer ou de fixer les conduites près de cette zone, nous devons considérer l’emplacement possible des câbles électriques, des boîtes de raccordement et de la structure du plafond.

Même lorsque les luminaires semblent éloignés du mur, leur câblage peut traverser la zone où doivent passer les conduites de la thermopompe.

Nous vérifions donc le parcours avant de procéder aux ouvertures. Cette précaution aide à éviter :

• l’endommagement d’un câble électrique;
• une interférence avec un luminaire;
• un percement dans un élément structurel;
• un conflit avec une conduite existante;
• une réparation inutile du plafond;
• un trajet frigorifique plus complexe que prévu.

La présence d’un plafond fini impose également une attention particulière à la propreté du chantier. Les zones de travail visibles sur la photographie ont été protégées afin de réduire la poussière et les dommages pendant l’installation.

Une installation réalisée pendant des travaux de rénovation

La pièce était manifestement en cours de transformation au moment de la photographie. Le plancher est protégé par des toiles, une échelle est encore en place et plusieurs outils sont visibles.

Effectuer l’installation CVAC pendant des rénovations peut être avantageux, car certains passages sont plus accessibles et les travaux de finition peuvent être coordonnés avec les autres métiers.

Cette coordination permet notamment de :

• prévoir les percements avant la peinture finale;
• dissimuler certaines conduites;
• protéger les murs nouvellement finis;
• adapter le mobilier au nouvel emplacement des appareils;
• choisir les circuits électriques avant de fermer les surfaces;
• corriger les anciennes installations qui ne conviennent plus.

Il faut toutefois éviter que la thermopompe soit contaminée par la poussière de construction. Une unité intérieure ne devrait pas être utilisée comme système de ventilation pendant le ponçage, la coupe de bois ou les travaux de gypse.

La poussière fine peut atteindre :

• les filtres;
• l’échangeur;
• la roue de ventilation;
• le bac de condensat;
• les sondes;
• les déflecteurs.

Lorsque des travaux se poursuivent après l’installation, nous recommandons de protéger les appareils et de ne les mettre en service qu’une fois la poussière principale retirée.

La gamme Hitachi airHome 400 et ses capacités disponibles

La Hitachi airHome 400 est offerte dans plusieurs capacités, allant de 9 000 à 36 000 BTU/h selon la documentation du fabricant. L’image ne permet pas de confirmer avec certitude la capacité individuelle des deux unités installées à Charlemagne. Celle-ci doit être vérifiée à partir des plaques signalétiques, des numéros de modèle ou du dossier du projet.

Selon la combinaison choisie, la gamme comprend notamment :

• des capacités nominales de climatisation de 9 000 à 33 000 BTU/h;
• des capacités nominales de chauffage de 10 000 à 35 000 BTU/h;
• un rendement en climatisation pouvant atteindre 20,0 TRÉS2;
• un rendement en chauffage pouvant atteindre 10,5 CPSC2 en région 4 pour certaines capacités;
• un fonctionnement avec le réfrigérant R32;
• une plage de fonctionnement en chauffage annoncée jusqu’à environ -20,5 °C;
• des niveaux sonores intérieurs débutant à environ 29 dB(A) pour certains modèles;
• une compatibilité Wi-Fi offerte en option;
• la fonction FrostWash sur l’unité intérieure.

La documentation Hitachi indique également que certaines unités intérieures de la série RAK-DJ-RHAA peuvent être utilisées avec des systèmes airHome 400 simple zone ainsi qu’avec certaines configurations multizones. La compatibilité exacte doit toujours être confirmée selon les modèles intérieurs, le groupe extérieur et les combinaisons approuvées par le fabricant.

Pourquoi nous ne déterminons pas les BTU seulement selon la longueur de la pièce

Une grande pièce ne nécessite pas automatiquement la plus forte capacité disponible. Le dimensionnement doit reposer sur les besoins thermiques réels.

Dans ce projet à Charlemagne, plusieurs facteurs devaient être évalués :

• la superficie totale;
• la hauteur du plafond;
• le nombre de fenêtres;
• l’exposition solaire;
• l’isolation des murs;
• le nombre d’occupants;
• la fréquence d’ouverture des portes;
• les appareils produisant de la chaleur;
• la présence des plinthes électriques;
• la possibilité d’utiliser les deux unités simultanément ou séparément.

Un système surdimensionné peut atteindre sa consigne trop rapidement. Cela réduit parfois la durée des cycles et limite la déshumidification en été.

À l’inverse, une capacité insuffisante peut forcer les unités à fonctionner continuellement, particulièrement durant les périodes très froides ou très chaudes.

L’intérêt de plusieurs unités bien réparties est de pouvoir adapter la puissance à la géométrie du local plutôt que de concentrer une forte capacité à un seul point.

La modulation Inverter pour un fonctionnement plus stable

Les thermopompes Hitachi airHome 400 utilisent une technologie Vector DC Inverter. Le compresseur peut modifier sa vitesse en fonction de la demande, au lieu de fonctionner uniquement à pleine capacité avant de s’arrêter complètement.

Dans une grande pièce comportant deux unités intérieures, cette modulation peut contribuer à maintenir une température plus régulière.

Lorsque l’espace est loin de la consigne, les appareils peuvent fonctionner à une capacité plus élevée. Une fois la température stabilisée, ils réduisent progressivement leur puissance.

Cette approche peut apporter plusieurs bénéfices :

• moins de variations de température;
• une consommation adaptée aux besoins;
• moins de démarrages brusques;
• un fonctionnement plus discret;
• une meilleure déshumidification;
• une répartition plus équilibrée entre les zones.

Le réglage des températures doit toutefois rester cohérent. Si deux unités desservent le même grand espace, des consignes très différentes peuvent créer un fonctionnement inefficace ou des zones de confort contradictoires.

Le rôle des ventilateurs muraux existants

La photographie montre plusieurs ventilateurs muraux installés le long de la pièce. Ils semblent avoir été utilisés pour favoriser le mouvement de l’air avant ou pendant les travaux.

Ces ventilateurs peuvent parfois aider à redistribuer l’air, mais ils ne remplacent pas un positionnement adéquat des thermopompes.

Un ventilateur orienté directement vers une unité intérieure peut aussi perturber la lecture de sa sonde ou pousser l’air vers une zone non souhaitée.

Après la mise en service, il peut être utile d’ajuster leur utilisation selon les besoins. Dans plusieurs cas, les nouvelles unités murales offrent déjà plusieurs vitesses et des déflecteurs motorisés capables d’assurer une circulation suffisante.

L’objectif est de ne pas créer de courants d’air inconfortables. La combinaison des thermopompes et des ventilateurs doit favoriser une température homogène, et non augmenter la sensation de souffle dans les zones occupées.

FrostWash et l’entretien des échangeurs intérieurs

La fonction FrostWash de la Hitachi airHome 400 utilise un processus de gel et de fonte pour aider à capter et évacuer certaines impuretés présentes sur l’échangeur intérieur.

Dans une pièce pouvant accueillir plusieurs occupants ou être utilisée pendant de longues périodes, cette fonction peut contribuer au maintien du débit d’air.

La gamme offre également la fonction Mold Guard, qui aide à assécher les composants internes après certains cycles de climatisation.

Ces fonctions ne remplacent toutefois pas un programme d’entretien régulier. Chaque unité doit être vérifiée séparément.

L’entretien comprend notamment :

• le nettoyage des filtres;
• l’inspection des échangeurs;
• la vérification des drains;
• le nettoyage des bacs de condensat;
• l’examen des roues de ventilation;
• la vérification des déflecteurs;
• le contrôle des raccordements.

Dans une installation comprenant plusieurs unités, un appareil plus éloigné ou moins utilisé peut facilement être oublié. Les filtres doivent donc être entretenus selon leur état réel, et non uniquement selon le nombre d’heures estimé.

Les principales leçons de cette installation Hitachi à Charlemagne

Cette réalisation démontre qu’une grande pièce ne doit pas être traitée comme un simple espace carré. Sa longueur, ses ouvertures, son utilisation et ses sources de chaleur doivent guider le positionnement des appareils.

Les erreurs à éviter dans une installation avec plusieurs unités murales

Pour une configuration semblable, nous évitons notamment de :

• installer les deux unités à la même extrémité;
• orienter leurs jets d’air directement l’un vers l’autre;
• sélectionner la capacité uniquement selon la superficie;
• oublier les pertes thermiques près des fenêtres;
• installer les conduites sans pente adéquate;
• faire passer les tuyaux près des luminaires sans vérification;
• rendre les filtres difficiles d’accès;
• utiliser les appareils pendant des travaux poussiéreux;
• régler des températures contradictoires;
• conserver des ventilateurs qui perturbent les sondes;
• négliger l’entretien d’une unité moins visible;
• laisser les caches de conduites inachevés.

Une installation réussie doit aussi préserver l’apparence de la pièce. Le cache-tuyaux doit suivre une ligne cohérente, les unités doivent être de niveau et les parcours verticaux doivent rester aussi discrets que possible.

Les vérifications effectuées pendant la mise en service

Après l’installation, nous contrôlons chacune des unités séparément, puis leur fonctionnement simultané.

Nos vérifications comprennent :

1. la stabilité des plaques murales;
2. le niveau des appareils;
3. le fonctionnement des déflecteurs;
4. les différentes vitesses de ventilation;
5. le démarrage en climatisation;
6. le démarrage en chauffage lorsque les conditions le permettent;
7. la température de l’air soufflé;
8. l’écoulement de chaque drain;
9. l’absence de vibration anormale;
10. la communication avec le groupe extérieur;
11. la réponse des télécommandes;
12. la répartition de l’air dans la pièce.

Nous expliquons également au propriétaire comment utiliser les appareils ensemble. Dans un grand espace ouvert, il est souvent préférable de maintenir des consignes semblables et de laisser la technologie Inverter moduler progressivement la capacité.

Une installation adaptée aux grands espaces de Charlemagne et du Grand Montréal

Chez AirGreen, nous réalisons des installations de thermopompes murales à Charlemagne, mais aussi à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Les grands espaces, les locaux ouverts et les pièces allongées exigent une analyse particulière. Une unité mal positionnée peut être performante sur papier sans parvenir à offrir une température uniforme dans la réalité.

Cette installation de plusieurs Hitachi airHome 400 démontre l’importance de répartir les appareils selon la forme du local. Le trajet près du plafond regroupe les conduites sans occuper les parties utiles du mur, tandis que les deux unités desservent des secteurs complémentaires.

Le propriétaire bénéficie ainsi d’un système capable de chauffer, climatiser et déshumidifier un espace difficile à traiter avec une seule source murale. La qualité du résultat repose sur la sélection des capacités, la distance entre les unités, l’orientation du soufflage, le drainage et la coordination avec les travaux de rénovation.
