La minuterie murale de 20 minutes : le détail à 60 $ qui décide du succès d'un système de ventilation de 4 000 $
Une maison de Kirkland, construite au milieu des années 1980, quatre chambres, un sous-sol fini, deux salles de bain complètes et un garage attaché. Les propriétaires nous ont appelés après avoir vécu deux hivers avec un échangeur d'air hérité de l'ancien propriétaire, qu'ils n'utilisaient jamais. Leur explication tenait en une phrase : « On ne sait pas à quoi ça sert, ni comment ça marche, alors on l'a débranché. »
Cette phrase, nous l'entendons régulièrement sur le West Island, à Laval, à Longueuil et partout sur la Rive-Nord et la Rive-Sud. Elle ne parle pas d'un défaut d'équipement. Elle parle d'un défaut de mise en service.
Nous avons remplacé l'appareil par un FANTECH HERO 200H, un VRC (ventilateur récupérateur de chaleur) à ports supérieurs, en installation entièrement dédiée. Mais la partie de ce chantier dont nous sommes le plus satisfaits n'est pas le caisson dans le sous-sol : ce sont les trois minuteries murales RTS 4 installées aux bons endroits, et les vingt minutes que nous avons passées avec les propriétaires à leur expliquer quoi appuyer, et quand.
Pourquoi l'ancien système avait été abandonné
Avant de proposer un remplacement, nous avons voulu comprendre pourquoi un appareil fonctionnel avait fini débranché. Les raisons se sont révélées très concrètes.
- Une seule commande, dans la salle mécanique du sous-sol. Pour modifier le débit, il fallait descendre deux étages. Personne ne le faisait.
- Aucune minuterie dans les salles de bain. Après une douche, la vapeur restait dans la pièce, puis migrait vers le corridor et les chambres.
- Un appareil réglé en mode intermittent 20 minutes/heure, ce qui, pour une maison de cette superficie, ne suffisait pas à maintenir une qualité d'air stable.
- Un bruit constant en haut régime dans la chambre située au-dessus de la salle mécanique, faute d'isolation des vibrations et d'un tracé de conduits rigides bien supporté.
- Zéro explication à la vente. Aucun document, aucune démonstration, aucune indication d'entretien.
L'équipement n'était pas en cause. La conception de l'interface humaine l'était entièrement. Un échangeur d'air que les occupants ne comprennent pas devient un appareil que les occupants éteignent.
Le dimensionnement : pourquoi le HERO 200H et pas le 150H
Nous ne choisissons jamais un VRC au pifomètre ni « par superficie ». Nous appliquons la méthode de calcul par pièce, dérivée de la norme CSA F326, qui attribue un débit à chaque local habitable.
Le calcul réel pour cette maison de Kirkland
| Local | Débit attribué |
|---|---|
| Chambre principale | 10 L/s |
| 3 chambres additionnelles | 3 × 5 = 15 L/s |
| Salon | 5 L/s |
| Salle familiale | 5 L/s |
| Salle à manger | 5 L/s |
| Cuisine | 5 L/s |
| Bureau | 5 L/s |
| Sous-sol fini | 5 L/s |
| Salle de jeux | 5 L/s |
| Total | 60 L/s ≈ 127 PCM |
Ce chiffre disqualifiait le HERO 150H, dont la plage maximale s'arrête à 150 PCM. Utiliser un 150H ici aurait signifié le faire tourner près de son plafond en permanence, sans marge de sécurité pour les périodes de pointe ni compensation pour l'encrassement progressif des filtres.
Le HERO 200H monte à 203 PCM et descend à 76 PCM. Nous avons donc réglé le débit de base à 127 PCM en fonctionnement continu, avec une réserve de plus de 70 PCM disponible sur commande. C'est cette réserve qui rend les minuteries utiles.
Les caractéristiques du FANTECH HERO 200H
| Spécification | Valeur |
|---|---|
| Plage de débit | 76 à 203 PCM à 0,4 po c.e. |
| Raccords | 6 po, ronds, sur le dessus |
| Alimentation | 120 V / 1 phase, courant max. 2,0 A |
| Puissance absorbée | 98 W (bas) / 210 W (haut) |
| Efficacité de récupération sensible ajustée | 88 % |
| ERS à 0 °C | 80 % |
| ERS à –25 °C | 67 % |
| Dégivrage | Recirculation, avec volet antiretour mécanique asservi |
| Dimensions | 24 7/8 po H × 27 7/8 po L × 15 3/8 po P |
| Poids | 59 lb (26 kg) |
| Filtration | MERV 8 ou MERV 13 en option |
Le 88 % d'efficacité de récupération sensible ajustée est la meilleure valeur de toute la gamme HRV résidentielle de FANTECH. Concrètement : sur l'air chaud que la maison rejette, près de neuf dixièmes de la chaleur sensible sont transférés à l'air neuf entrant. En janvier à Kirkland, avec –22 °C dehors, l'air neuf n'arrive pas à –22 °C dans les conduits — il arrive tempéré, ce qui élimine les courants d'air froid aux bouches de diffusion.
L'installation entièrement dédiée : pourquoi nous n'avons pas raccordé au système central
L'ancienne installation passait par le réseau de la fournaise. Nous avons choisi une configuration entièrement dédiée, avec des conduits propres au VRC, séparés du réseau de chauffage et de climatisation. Trois raisons.
Première raison : la précision de la livraison. Dans un système raccordé au central, l'air neuf ne se rend aux chambres que si le ventilateur de la fournaise tourne. En mi-saison, ce ventilateur tourne peu. Résultat : l'air neuf stagne dans les conduits au lieu d'atteindre les occupants. Avec des conduits dédiés, chaque chambre reçoit son débit, en tout temps, indépendamment du chauffage.
Deuxième raison : l'équilibrage. Un réseau dédié se mesure et s'ajuste registre par registre, sans interaction avec les débits de chauffage. Nous obtenons des lectures stables et reproductibles, ce qui rend le réglage vérifiable lors des visites d'entretien CVAC ultérieures.
Troisième raison : la maison le permettait. Le sous-sol fini avait un faux plafond démontable dans la moitié de sa surface, et le vide de plancher au-dessus du garage offrait un passage direct vers l'aile des chambres. Cette opportunité n'existe pas partout — quand elle n'existe pas, l'installation partiellement dédiée reste une excellente solution.
Le tracé retenu
Extraction (air vicié) :
- Salle de bain principale à l'étage
- Salle de bain du rez-de-chaussée
- Cuisine, en périphérie de la zone de cuisson (jamais au-dessus de la surface de cuisson : les graisses détruisent un noyau à récupération)
- Salle de lavage
- Sous-sol fini, au point le plus éloigné de l'escalier
Alimentation (air neuf) :
- Quatre chambres
- Salon et salle familiale
- Bureau
- Salle de jeux au sous-sol
Le garage attaché : la contrainte spécifique de Kirkland
Les maisons de Kirkland ont presque toutes un garage attaché, souvent avec porte communicante vers la maison. C'est un facteur que nous traitons systématiquement.
Nous avons positionné la prise d'air frais extérieure sur la façade opposée au garage, à plus de 3 m de la porte de garage et à bonne distance de l'entrée de stationnement. Un échangeur d'air placé pour aspirer les gaz d'échappement d'un véhicule qui démarre le matin distribue ces gaz dans les quatre chambres en quelques minutes. Nous avons également maintenu la séparation réglementaire entre l'admission et l'évacuation, et positionné les capots au-dessus de la ligne d'accumulation de neige — un détail qui compte plus sur le West Island que sur l'île centrale, où les bancs de neige des entrées privées sont plus modestes.

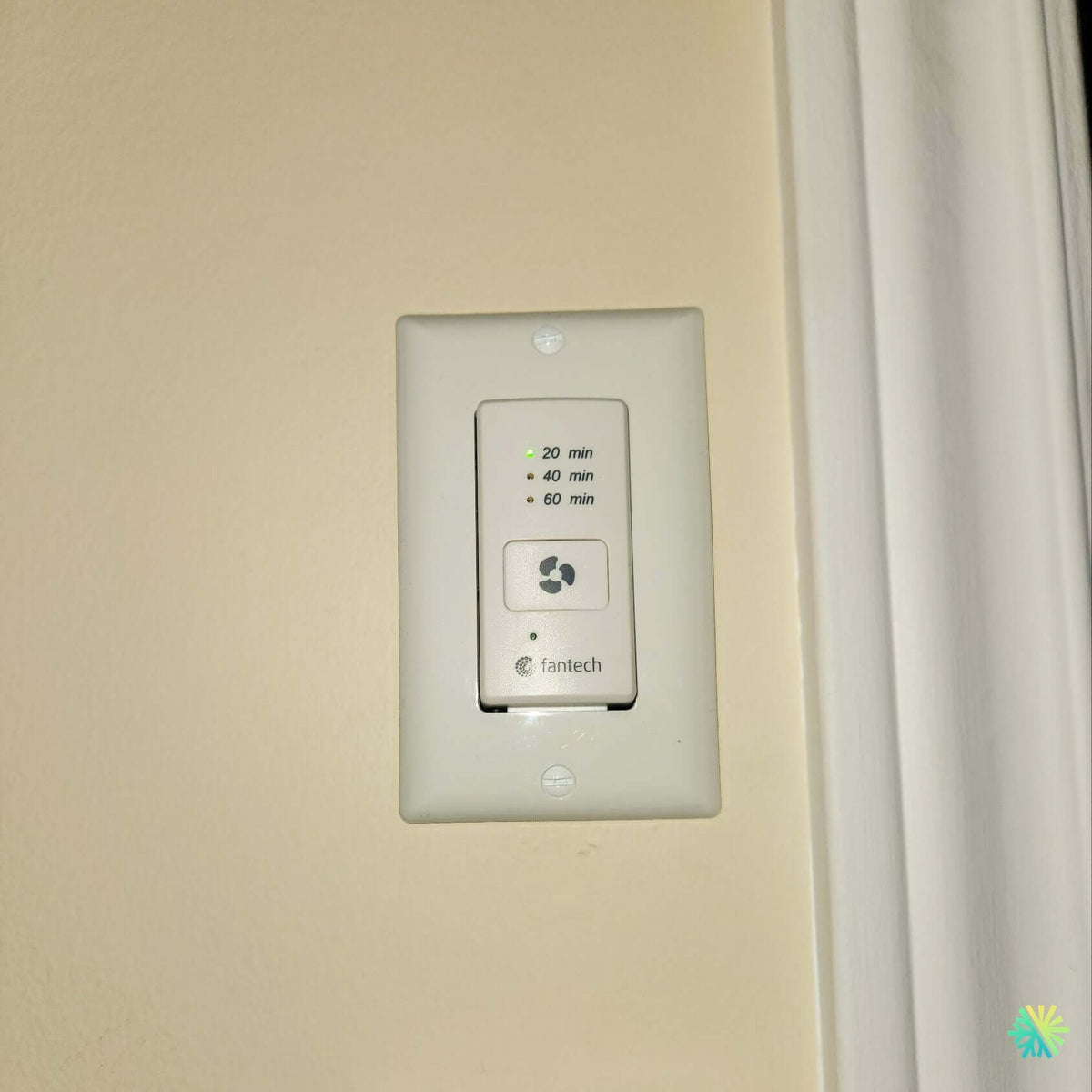

Les trois minuteries RTS 4 : là où le système devient réellement utilisable
Ce que fait exactement une RTS 4
La minuterie murale RTS 4 de FANTECH est une commande filaire à bouton-poussoir. Une seule pression fait passer l'appareil au régime le plus élevé pour 20, 40 ou 60 minutes, selon le nombre de pressions. Un voyant lumineux indique la durée sélectionnée. À l'échéance, l'appareil revient automatiquement à son réglage de base — celui que nous avons programmé lors de la mise en service.
C'est exactement ce qu'il faut dans une maison familiale : pas de menu, pas d'écran, pas de mode à comprendre. Un bouton, trois durées, un retour automatique.
Où nous les avons installées, et pourquoi
Salle de bain principale à l'étage. À l'extérieur de la zone de douche, à hauteur d'interrupteur, du côté charnière de la porte pour qu'elle soit visible en entrant. Une pression en entrant dans la douche, et la vapeur est extraite avant de migrer vers la chambre.
Salle de bain du rez-de-chaussée. Même logique, utilisation surtout par les visiteurs.
Cuisine, près de l'îlot. Celle-là est la plus utilisée. Elle sert lors des soupers, quand le nombre d'occupants triple, et lors des cuissons longues. Elle complète la hotte sans la remplacer : la hotte capte la vapeur au-dessus de la surface de cuisson, la RTS 4 renouvelle l'air de tout le rez-de-chaussée.
Où nous ne les avons pas installées : dans les chambres. Un occupant qui met le VRC au maximum avant de se coucher réveille toute la maison avec un débit de 203 PCM et se lève dans un air trop sec. Le réglage de base continu suffit largement pendant la nuit.
Le câblage : basse tension, mais pas n'importe comment
Les commandes RTS 4 sont raccordées en basse tension au bornier situé sur le dessus du HERO 200H. Deux règles que nous ne contournons jamais :
- Câbles de commande séparés des circuits 120 V. Le partage d'une même boîte ou d'un même passage avec un circuit d'éclairage induit des déclenchements erratiques. Nous utilisons des boîtes distinctes et des trajets parallèles espacés.
- Longueurs de parcours contrôlées et raccords repérés. Chaque câble est identifié à ses deux extrémités. Une commande qui ne répond pas, trois ans plus tard, se diagnostique en cinq minutes plutôt qu'en deux heures.
FANTECH offre aussi la RTS-W sans fil à pile, ainsi que les contrôleurs EDF3 (trois modes : Econo, 20 minutes/heure, continu) et EDF8 (quatre vitesses, trois modes) et la commande tactile Eco-Touch IAQ avec détection des COV totaux. Pour cette maison, la combinaison retenue — un réglage de base continu bien calibré plus trois RTS 4 aux points d'usage — offrait le meilleur rapport simplicité/résultat. Nous proposons l'Eco-Touch quand les occupants souhaitent une modulation automatique selon la qualité de l'air mesurée.
Les erreurs qui ruinent une installation d'échangeur d'air
Nous reprenons régulièrement des installations à Montréal, sur le West Island, à Laval, à Longueuil, sur la Rive-Nord et la Rive-Sud. Les mêmes défauts reviennent.
- Installer une seule commande dans la salle mécanique. Personne ne descend au sous-sol pour ventiler. Le système finit inutilisé.
- Placer une minuterie dans la zone humide de la douche. Le boîtier n'est pas conçu pour ça, et il se corrode.
- Prendre l'air neuf près du garage, de l'entrée de stationnement ou de la sortie de sécheuse. On distribue alors dans la maison exactement ce qu'on voulait éviter.
- Laisser l'appareil en haut régime en permanence l'hiver. Un HERO 200H à 203 PCM en continu en janvier peut faire tomber l'humidité relative sous 20 %. Résultat : planchers de bois qui se fendent, statique, muqueuses irritées. La bonne pratique est un débit de base continu calibré, avec des pointes ponctuelles.
- Raccorder l'extraction de cuisine directement au-dessus de la surface de cuisson. Les graisses encrassent le noyau de façon irréversible.
- Omettre le siphon de drain de condensat, ou l'installer sans amorçage. Le VRC produit de l'eau; s'il ne l'évacue pas, elle finit ailleurs.
- Ne pas expliquer le système aux occupants. C'est l'erreur la plus fréquente, et de loin la plus coûteuse — elle transforme un investissement de plusieurs milliers de dollars en boîte débranchée.
L'entretien : trois gestes, trois échéances
- Aux 3 mois — nettoyage ou remplacement des filtres. Sur le West Island, nous recommandons une vérification supplémentaire en mai et en juin : la charge de pollen y est particulièrement lourde, et un filtre MERV 13 saturé fait chuter le débit bien avant de paraître sale.
- Aux 6 mois — rinçage du noyau à récupération à l'eau tiède savonneuse, inspection du drain et du siphon, vérification des joints de porte.
- Annuellement — inspection des capots extérieurs (nids d'insectes, feuilles, glace), contrôle des débits d'alimentation et d'extraction, revalidation de l'équilibrage.
Un entretien CVAC régulier maintient les 88 % annoncés. Un appareil négligé perd son débit progressivement, sans qu'aucun voyant ne s'allume et sans que les occupants s'en rendent compte.
Conformité, humidité et bénéfices moins évidents
Au Québec, la ventilation mécanique équilibrée est exigée pour les habitations neuves visées par le Code de construction et constitue une condition du programme Novoclimat. Pour une maison existante comme celle-ci, l'ajout ou le remplacement d'un VRC n'est généralement pas subventionné en tant que tel — les programmes de rénovation ciblent surtout l'isolation, l'étanchéité et les thermopompes. En revanche, dès qu'on resserre l'enveloppe d'un bâtiment, la ventilation mécanique cesse d'être un accessoire et devient une nécessité technique. Nous validons toujours l'ordre des interventions avec le client avant les travaux, parce qu'il influence directement l'admissibilité aux programmes en vigueur.
Deux bénéfices sont rarement mentionnés en soumission, mais méritent de l'être :
- La dilution du radon. Certaines zones du Québec présentent des concentrations élevées, et une ventilation équilibrée contribue à les réduire. Un test de dépistage reste la seule façon de connaître sa situation réelle; nous recommandons de le faire, indépendamment du système installé.
- La stabilité de l'humidité hivernale. Une maison ventilée en continu maintient une humidité relative dans la fourchette de 30 à 40 % sans effort, ce qui protège autant les boiseries que les occupants.
